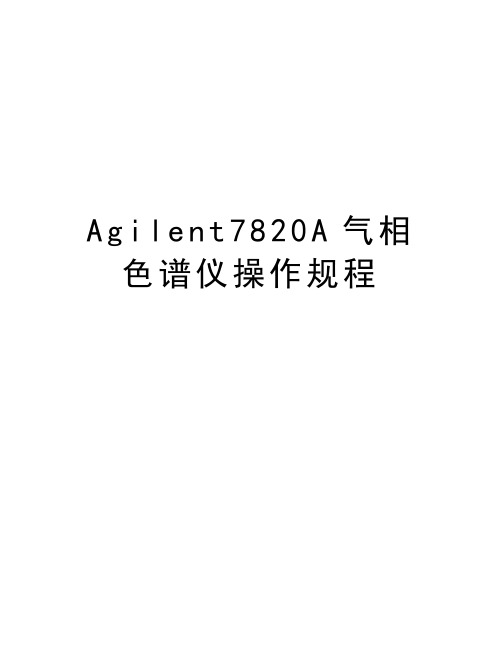

A g i l e n t7820A气相色谱仪操作规程1、目的明确Agilent7820A型气相色谱仪的使用要求、基本操作步骤、维护、保养方法,以便于按照规程进行仪器操作。
2、范围本规程适用于Agilent7820A型气相色谱仪的使用操作。
3、责任者分析员执行本规程,QC经理及指定人监督本规程的实施。
4、内容4.1 开机4.1.1 依次打开气瓶氮气,空气,氢气。
调节氮气与空气的压力值到0.5MPa,氢气的压力固定值为0.2~0.3MPa。
4.1.2 打开计算机。
打开7820A GC电源,待自检完成后,双击“Instrument 1 Online”图标,化学工作站自动与7820A GC通讯,进入工作站画面。
4.1.3 从“View”菜单中选择“Method and Run control”画面,点击“View”菜单中的“Instrument Actuals”,“GC Instrument diagram”,使其命令前有“√”标志,点击“Online signals”到“Signal window1”来调用所需的界面。
4.2 数据采集方法编辑4.2.1 仪器配置:点击“Instrument”选项,选择“Agilent7820A Configuration”,进入一个界面,点击“Configuration”点击“Column”选项,点击第一行,输入毛细管柱的型号,编码,规格和最大耐受温度,点击“OK”。
(也可以点击“Imentory”选项在已有柱子中选择)。
4.2.2 开始编辑完整方法:选择“Method”选项,点击“New Method”。
4.2.3 仪器参数设置:4.2.3.1 进样口参数设定:在弹出的窗口中点选“Split-Splitless Intel”,输入进样口温度“Heater”如:250℃;选择模式;载气节省;输入分流比“Split Ratio”,如:7:1。
4.2.3.2 毛细管柱参数设定:点击柱子标识,检查柱子型号是否与所装柱子一致。
安捷伦7820A气相色谱仪操作规程1 目的建立安捷伦7820A型气相色谱仪操作规程。
2 范围适用于山东拜尔检测股份有限公司安捷伦7820A气相色谱仪,配有FID检测器及ECD检测器。
3 操作步骤3.1 操作前准备3.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱,若不是则旋下毛细管柱与进样口和检测器的螺母,卸下毛细管柱。
取出所需毛细管柱,放上螺母,并在毛细管柱两端各放一个石墨环,然后将两侧柱端截去1~2mm,进样口一端石墨环和柱末端之间长度为4~6mm,检测器一端将柱插到底后,先用手将螺母悬上,将毛细管柱轻轻回拉1-2mm的长度,然后用扳手将螺母旋拧1/4-1/2圈,用手拉一下毛细管柱,拉不动则螺母旋紧。
3.1.2 气体流量的调节3.1.2.1 氮气(N2)开启高纯氮气钢瓶高压阀前,首先检查低压阀的调节杆应处于释放状态,打开高压阀,缓缓旋动低压阀的调节杆,调节输出压至约0.5MPa。
3.1.2.2 氢气(H2)开启高纯氢气钢瓶高压阀前,首先检查低压阀的调节杆应处于释放状态,打开高压阀,缓缓旋动低压阀的调节杆,调节输出压至余额0.3MPa。
3.1.2.3 空气开启空气钢瓶高压阀前,首先检查低压阀的调节杆应处于释放状态,打开高压阀,缓缓旋动低压阀的调节杆,调节输出压至0.4MPa。
3.1.3 检漏用检漏液检查管路是否漏气。
3.2 主机操作3.2.1 连接操作接通电源,打开计算机,进入主菜单界面。
开启气相色谱仪主机,仪器自检完毕后,双击电脑桌面的(7820A 联机)图标,使仪器和工作站联接。
3.2.2 方法的编辑3.2.2.1 从“方法”菜单中选择“编辑完整方法”,在弹出的窗口选中除“数据分析”外的选项,点击确定。
填写方法注释,确定。
若使用自动进样器7693A,则在“选择进样源/位置”下选择“GC进样器”;若不使用,则选择手动;若使用顶空自动进样器,选择进样口的位置(前或后)。
3.2.2.2若使用顶空自动进样器(7890A),需要设置“三个温度,三个时间”。

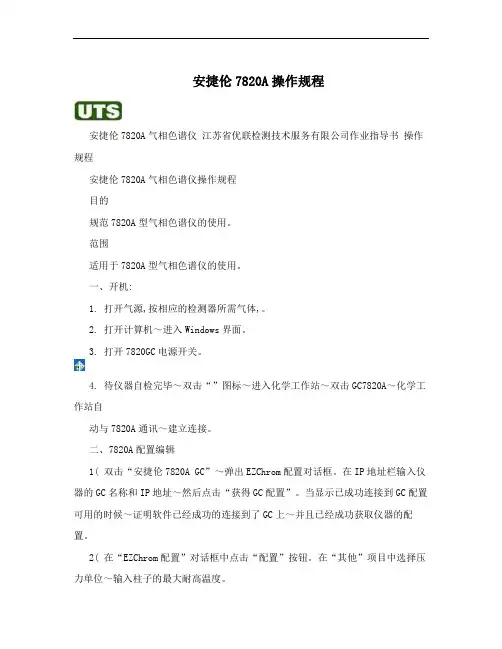

安捷伦7820A操作规程安捷伦7820A气相色谱仪江苏省优联检测技术服务有限公司作业指导书操作规程安捷伦7820A气相色谱仪操作规程目的规范7820A型气相色谱仪的使用。
范围适用于7820A型气相色谱仪的使用。
一、开机:1. 打开气源,按相应的检测器所需气体,。
2. 打开计算机~进入Windows界面。
3. 打开7820GC电源开关。
4. 待仪器自检完毕~双击“”图标~进入化学工作站~双击GC7820A~化学工作站自动与7820A通讯~建立连接。
二、7820A配置编辑1( 双击“安捷伦7820A GC”~弹出EZChrom配置对话框。
在IP地址栏输入仪器的GC名称和IP地址~然后点击“获得GC配置”。
当显示已成功连接到GC配置可用的时候~证明软件已经成功的连接到了GC上~并且已经成功获取仪器的配置。
2( 在“EZChrom配置”对话框中点击“配置”按钮。
在“其他”项目中选择压力单位~输入柱子的最大耐高温度。
3. 确认色谱柱窗口中的配置和实际安装的情况相符。
柱参数设定点击“色谱柱”按钮~进入柱参数设定画面~进入“从目录选择色谱柱1”画面~点击“向目录添加色谱柱”按钮进入柱库~从柱库中选择要添加的色谱柱~然后点击“确定”~点击该柱下拉式箭头选择连接的进样口~检测器及加热类型。
4( 在“自动进样器”项目中输入“10μl”作为注射器规格。
点击“确定” 退出配置画面。
二、数据采集方法编辑:1. 开始编辑完整方法从“文件”菜单中选择“方法”…\“新建”或选择新建方法。
2. 从“视图”菜单选择“浏览窗口”~然后在“方法”视窗中点击“仪器设置”。
3. 填写自动进样器的参数:编号: 编制:王蕊第0次修改第 1 页?共 4 页审核: 修改: 发布日期: 年月日批准: 批准:安捷伦7820A气相色谱仪江苏省优联检测技术服务有限公司作业指导书操作规程点击“”设置进样体积:1ul~溶剂A清洗~进样前清洗4次~进样后清洗4次~体积为最大~样品清洗2次~样品抽吸次数6次~驻留时间~进样前:0分钟~进样后:0分钟~推杆速度:快速~粘度延迟:0秒~采样深度:不启用~进样类型:标准 L1气隙 0.2ul。
A g i l e n t7820A气相色谱仪操作规程1、目的明确Agilent7820A型气相色谱仪的使用要求、基本操作步骤、维护、保养方法,以便于按照规程进行仪器操作。
2、范围本规程适用于Agilent7820A型气相色谱仪的使用操作。
3、责任者分析员执行本规程,QC经理及指定人监督本规程的实施。
4、内容4.1 开机4.1.1 依次打开气瓶氮气,空气,氢气。
调节氮气与空气的压力值到0.5MPa,氢气的压力固定值为0.2~0.3MPa。
4.1.2 打开计算机。
打开7820A GC电源,待自检完成后,双击“Instrument 1 Online”图标,化学工作站自动与7820A GC通讯,进入工作站画面。
4.1.3 从“View”菜单中选择“Method and Run control”画面,点击“View”菜单中的“Instrument Actuals”,“GC Instrument diagram”,使其命令前有“√”标志,点击“Online signals”到“Signal window1”来调用所需的界面。
4.2 数据采集方法编辑4.2.1 仪器配置:点击“Instrument”选项,选择“Agilent7820A Configuration”,进入一个界面,点击“Configuration”点击“Column”选项,点击第一行,输入毛细管柱的型号,编码,规格和最大耐受温度,点击“OK”。
(也可以点击“Imentory”选项在已有柱子中选择)。
4.2.2 开始编辑完整方法:选择“Method”选项,点击“New Method”。
4.2.3 仪器参数设置:4.2.3.1 进样口参数设定:在弹出的窗口中点选“Split-Splitless Intel”,输入进样口温度“Heater”如:250℃;选择模式;载气节省;输入分流比“Split Ratio”,如:7:1。
4.2.3.2 毛细管柱参数设定:点击柱子标识,检查柱子型号是否与所装柱子一致。
7820气相色谱仪操作及维护保养规程1 仪器信息检验室气相色谱仪型号为:安捷伦7820A、6820,主要配置参数如表2所述。
其中6820型号气相色谱仪除无EPC控制功能外,其他各个功能模块、结构均与7820A相同或类似。
表17820A气相色谱仪主要配置2 准备工作2.1 工作环境实验室温度范围10℃~30℃,相对湿度:40%~85%;避免阳光直射,避免仪器正对空调出风口。
2.2 气源准备每日工作开始前,需按以下步骤进行逐项确认:a)首先确认钢瓶气的标识与管路标识是否一致;其次确保管路排空阀已关闭,再缓慢拧开钢瓶阀门杆(阀门开关:均为逆时针开启),满瓶压力15MPa。
要求钢瓶剩余压力:不低于2MPa,否则须更换。
b)一条气体管路中共有2个减压阀(钢气瓶出口处1个A,仪器气体入口处1个B,共4个压力表),可进行两次压力调节:保证最终进入仪器气体压力为0.4-0.5MPa(即B出口处显示的压力值)。
依次检查氮气N2、空气Air、氢气H2压力值显示是否符合。
每月一次使用检漏液检测是否有气体泄漏。
c)若更换新的钢瓶,在钢瓶接入气体管路前,排空吹扫5-10s,避免带入灰尘杂质。
注意N2、Air钢瓶接口螺纹,面对钢瓶出口:顺时针为拧紧;H2则相反,逆时针为拧紧。
更换气源后检查是否有气体泄漏。
d)打开计算机,打开Agilen7820A GC电源,等待仪器自检通过后,单击‘online’打开GC工作站,仪器将自动连接。
e)必须确认有氮气通过色谱柱,并且已吹扫15min以上,才能进行仪器升温操作,检查方法:通过观察仪器压力表、工作站运行面板的参数。
2.3 仪器维护检查正式开始检测检测工作前,需进行以下维护检查:a)查看仪器使用记录:检查进样口隔垫、衬管等耗材的使用时间,确认是否需要更换。
b)清理进样盘上所有上一次分析留下的进样瓶、清洗溶剂瓶A、B并更换新溶剂、清空废液瓶。
c)确认进样针无弯曲现象,并且用手轻轻用力可以上下抽动进样针。
