Agilent 7890/5975-GC/MSD (For 1701E02系列工作站)现场培训教材1安捷伦科技有限公司生命科学与化学分析仪器部2培训目的● 初步了解Agilent 7890气相色谱仪和5975质谱仪的操作。
● 正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用红色或灰色隔垫，可减少隔垫流失。
3.GC/MS接口处使用的垫圈是85%vesper材质 (5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,不要再改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:341. 在操作系统桌面双击Config/配置图标进入仪器配置界面2. 如下图所示点击所要配置的仪器。
配置MSD 及GC ：以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD 的型号，并输入MSD 的IP 地址，选择DC 极性（标注于MSD 侧板的中部金属上部）；同样配置GC 后点击确定退出。
5配置完成后桌面上应出现“GCMS ”和“GCMS Data Analysis ”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1. 打开载气钢瓶（He）控制阀，设置分压阀压力至0.5Mpa2. 打开计算机，登录进入Windows XP系统。
3. 打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕。

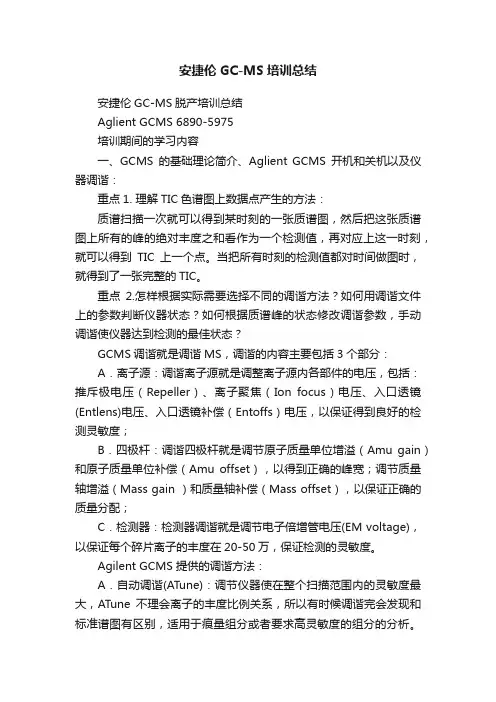

安捷伦GC-MS培训总结安捷伦GC-MS脱产培训总结Aglient GCMS 6890-5975培训期间的学习内容一、GCMS的基础理论简介、Aglient GCMS开机和关机以及仪器调谐：重点1. 理解TIC色谱图上数据点产生的方法：质谱扫描一次就可以得到某时刻的一张质谱图，然后把这张质谱图上所有的峰的绝对丰度之和看作为一个检测值，再对应上这一时刻，就可以得到TIC上一个点。
当把所有时刻的检测值都对时间做图时，就得到了一张完整的TIC。
重点2.怎样根据实际需要选择不同的调谐方法？如何用调谐文件上的参数判断仪器状态？如何根据质谱峰的状态修改调谐参数，手动调谐使仪器达到检测的最佳状态？GCMS调谐就是调谐MS，调谐的内容主要包括3个部分：A．离子源：调谐离子源就是调整离子源内各部件的电压，包括：推斥极电压（Repeller）、离子聚焦（Ion focus）电压、入口透镜(Entlens)电压、入口透镜补偿（Entoffs）电压，以保证得到良好的检测灵敏度；B．四极杆：调谐四极杆就是调节原子质量单位增溢（Amu gain）和原子质量单位补偿（Amu offset），以得到正确的峰宽；调节质量轴增溢（Mass gain ）和质量轴补偿（Mass offset），以保证正确的质量分配；C．检测器：检测器调谐就是调节电子倍增管电压(EM voltage)，以保证每个碎片离子的丰度在20-50万，保证检测的灵敏度。
Agilent GCMS 提供的调谐方法：A．自动调谐(ATune)：调节仪器使在整个扫描范围内的灵敏度最大，ATune不理会离子的丰度比例关系，所以有时候调谐完会发现和标准谱图有区别，适用于痕量组分或者要求高灵敏度的组分的分析。
ATune方便快速、能提供详细的系统性能诊断信息。
B．标准谱图自动调谐(Standard Spectra AutoTune，STune)：在整个扫描范围内标准响应调节，适应于定性分析以及检索商品谱图谱库，如果需要经常检索谱库，最好采用STune。

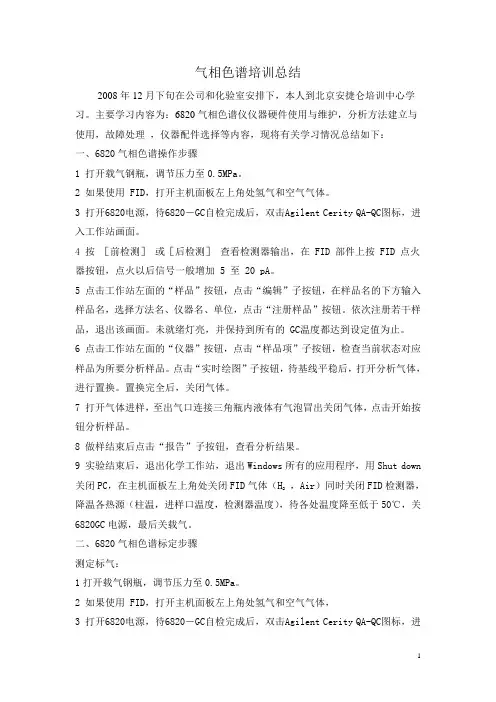

气相色谱培训总结2008年12月下旬在公司和化验室安排下，本人到北京安捷仑培训中心学习。
主要学习内容为：6820气相色谱仪仪器硬件使用与维护，分析方法建立与使用，故障处理，仪器配件选择等内容，现将有关学习情况总结如下：一、6820气相色谱操作步骤1 打开载气钢瓶，调节压力至0.5MPa。
2 如果使用 FID，打开主机面板左上角处氢气和空气气体。
3 打开6820电源，待6820－GC自检完成后，双击Agilent Cerity QA-QC图标，进入工作站画面。
4按［前检测］或［后检测］查看检测器输出，在 FID 部件上按 FID点火器按钮，点火以后信号一般增加 5 至 20 pA。
5 点击工作站左面的“样品”按钮，点击“编辑”子按钮，在样品名的下方输入样品名，选择方法名、仪器名、单位，点击“注册样品”按钮。
依次注册若干样品，退出该画面。
未就绪灯亮，并保持到所有的 GC温度都达到设定值为止。
6 点击工作站左面的“仪器”按钮，点击“样品项”子按钮，检查当前状态对应样品为所要分析样品。
点击“实时绘图”子按钮，待基线平稳后，打开分析气体，进行置换。
置换完全后，关闭气体。
7 打开气体进样，至出气口连接三角瓶内液体有气泡冒出关闭气体，点击开始按钮分析样品。
8 做样结束后点击“报告”子按钮，查看分析结果。
9 实验结束后，退出化学工作站，退出Windows所有的应用程序，用Shut down，Air）同时关闭FID检测器，关闭PC，在主机面板左上角处关闭FID气体（H2降温各热源（柱温，进样口温度，检测器温度），待各处温度降至低于50℃，关6820GC电源，最后关载气。
二、6820气相色谱标定步骤测定标气：1打开载气钢瓶，调节压力至0.5MPa。
2 如果使用 FID，打开主机面板左上角处氢气和空气气体，3 打开6820电源，待6820－GC自检完成后，双击Agilent Cerity QA-QC图标，进入工作站画面，4按［前检测］或［后检测］查看检测器输出，在 FID 部件上按FID 点火器按钮，点火以后信号一般增加 5 至 20 pA。
Agilent 7890/5975-GC/MSD (For 1701E02系列工作站)现场培训教材1安捷伦科技有限公司生命科学与化学分析仪器部2培训目的● 初步了解Agilent 7890气相色谱仪和5975质谱仪的操作。
● 正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用红色或灰色隔垫，可减少隔垫流失。
3.GC/MS接口处使用的垫圈是85%vesper材质 (5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,不要再改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:341. 在操作系统桌面双击Config/配置图标进入仪器配置界面2. 如下图所示点击所要配置的仪器。
配置MSD 及GC ：以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD 的型号，并输入MSD 的IP 地址，选择DC 极性（标注于MSD 侧板的中部金属上部）；同样配置GC 后点击确定退出。
5配置完成后桌面上应出现“GCMS ”和“GCMS Data Analysis ”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1. 打开载气钢瓶（He）控制阀，设置分压阀压力至0.5Mpa2. 打开计算机，登录进入Windows XP系统。
3. 打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕。
第一章：气相色谱/质谱基础气相基础1、接载气净化器时，应先把载气打开，把管路中的空气排净，然后再把脱水、脱氧管前口打开，2、气质需接口径在0.25um以下的柱子，因为大口径柱子需要的柱流速很大，使得真空度无法维持。
最适合的柱流量是0.1-1.0ml/min。
3、管路和净化器需用GC专用铜管或不锈钢管，不可用塑料管；根据工厂推荐每用完3瓶气，应更换过滤器，以防止发生气体的污染；一瓶氦气大约用6个月的时间，若气体使用很快，可能是发生了泄露，应对其进行检漏。
4、有些厂家会用装过氮气的钢瓶装氦气，当气体量很小时，若调谐报告中，氮气的比率很大，且可判定没有气体泄漏时，则可能是出现了上述原因，需对钢瓶进行更换。
5、1个大气压=760mmHg柱=101.33Kpa=14.696psi=1.031bar6、气相色谱控制面板上的Status键为信息键，可按它了解仪器是否准备好，及未准备好的原因。
质谱基础1、分子离子：被电离了的分子。
分子离子一般为奇电子离子，即外荷层有未成对电子，很少是偶电子离子，即外荷层电子全部成对，所以分子离子的质荷比m/z=分子量/1=分子量，但需要注意的是，若存在偶电子离子，如萘电离时，会产生偶电子离子，则分子离子的质荷比=分子量/2。
2、元素的同位素信息是重要的定性信息，各种不同的元素具有不同的质量数和比例，我们可根据谱图的同位素信息得出分子中含有几个同位素元素，特别需注意的是Cl和Br原子；其计算公式为（a+b）n，其中a和b为同位素不同分子数存在的比例，n为该元素在分子中存在的个数。
如CH2Cl2，则a为3，b为1，n为2.3、质谱扫描一次，得到该时刻的一张质谱图。
质谱图上所有峰的绝对丰度之和即为该时间的检测值。
不同时间的检测值构成了一张TIC图，所以，总离子流图是由扫描点构成的。
由此可知，若物质纯，则TIC流图上的每个点的质谱图应是相同的，若扣除空白后，质谱图仍不完全相同，则说明应该存在另一种干扰物质。
