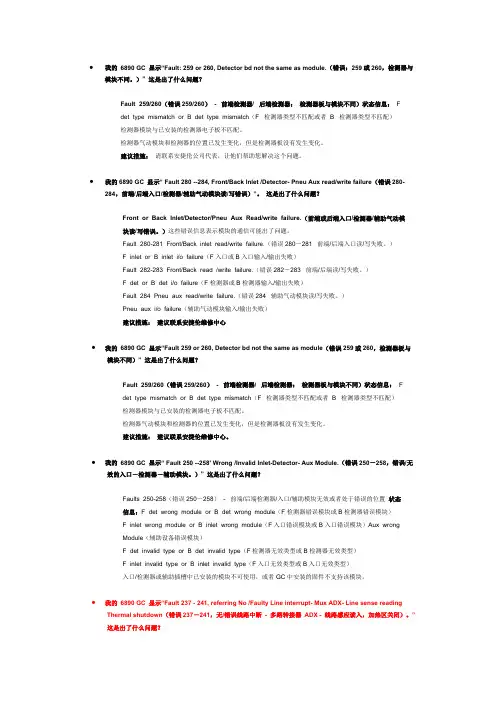

∙我的6890 GC 显示“Fault: 259 or 260, Detector bd not the same as module.（错误：259或260，检测器与模块不同。
）” 这是出了什么问题？Fault 259/260（错误259/260） - 前端检测器/ 后端检测器：检测器板与模块不同）状态信息：Fdet type mismatch or B det type mismatch（F 检测器类型不匹配或者 B 检测器类型不匹配）检测器模块与已安装的检测器电子板不匹配。
检测器气动模块和检测器的位置已发生变化，但是检测器板没有发生变化。
建议措施：请联系安捷伦公司代表，让他们帮助您解决这个问题。
∙我的6890 GC 显示“ Fault 280 --284, Front/Back Inlet /Detector- Pneu Aux read/write failure（错误280-284，前端/后端入口/检测器/辅助气动模块读/写错误）”。
这是出了什么问题？Front or Back Inlet/Detector/Pneu Aux Read/write failure.（前端或后端入口/检测器/辅助气动模块读/写错误。
）这些错误信息表示模块的通信可能出了问题。
Fault 280-281 Front/Back inlet read/write failure.（错误280－281 前端/后端入口读/写失败。
）F inlet or B inlet i/o failure（F入口或B入口输入/输出失败）Fault 282-283 Front/Back read /write failure.（错误282－283 前端/后端读/写失败。
）F det or B det i/o failure（F检测器或B检测器输入/输出失败）Fault 284 Pneu aux read/write failure.（错误284 辅助气动模块读/写失败。
气相色谱仪常见故障和保养维护和修理方法及维护和修理保养导读：针对气相色谱仪这种比较精密的仪器，显现故障是不可避开的事情，依据工程师的总结我们可以得知，气相色谱仪常见的问题大体分为三种。
气相色谱仪常见故障和保养维护和修理方法气相色谱仪在火灾调查、石油、化工、生物化学、医药卫生、食品工业、环保等方面应用很广。
它除用于定量和定性分析外，还能测定样品在固定相上的调配系数、活度系数、分子量和瑞盛比表面积等物理化学常数。
一种对混合气体中各构成分进行分析检测的仪器。
针对气相色谱仪这种比较精密的仪器，显现故障是不可避开的事情，依据工程师的总结我们可以得知，气相色谱仪常见的问题大体分为以下几部分：首先是气路部分故障，这方面的故障可以分为：气体输入不正常、气体品种不对或纯度不够、气路泄漏、气路堵塞、气路污染、气路部件故障、流量设置不正常、色谱柱问题、等等。
这个是从气路方面进行排出，可以分析出来的几种常见情况。
另外就是主机电路部分故障，这方面的故障又可以分为:启动或初始化不正常、温度掌控部分故障、键盘或显示部分故障、开关门不正常、点火不正常、电流设置不正常、量程或衰减设置不正常、其他功能性故障、等等。
这个是从电路部分来进行考察得出来的集中情况。
第三个比较常见的故障选项则是检测器输出信号不正常,比如无信号输出、输出信号零点偏离、输出信号不稳定、输出信号数值不对、等等。
以上三种情况是气相色谱仪在工作中比较常见的故障。
此外，气相色谱仪也有一些其它常见故障，我们总结有气源不正常、电网电压不正常、二次仪表不正常、机械类故障、等等。
所以，我们在维护和修理气相色谱仪时，要把气相色谱仪依照不同的情况进行归类，这样我们才能够有的放矢进行处理，以防多走弯路。
常见故障及检修进样后不杰出谱峰的故障气相色谱仪在进样后检测信号没有变化，仪不出峰，输出仍为直线。
碰到这种情况时，应按从样品进样针、进样口到检测器的次序逐一检查。
1、首先检查注射器是否堵塞，假如没有问题，2、再检查进样口和检测器的石墨垫圈是否紧固、不漏气，3、然后检查色谱柱是否有断裂漏气情况，4、zui后察看检测器出口是否畅通。

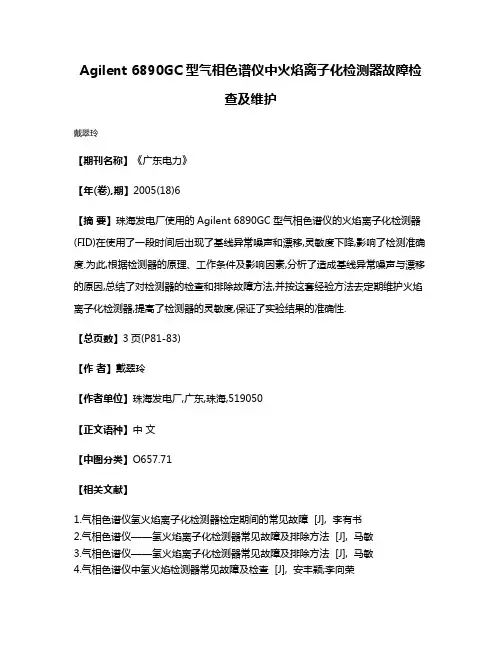

Agilent 6890GC型气相色谱仪中火焰离子化检测器故障检
查及维护
戴翠玲
【期刊名称】《广东电力》
【年(卷),期】2005(18)6
【摘要】珠海发电厂使用的Agilent 6890GC型气相色谱仪的火焰离子化检测器(FID)在使用了一段时间后出现了基线异常噪声和漂移,灵敏度下降,影响了检测准确度.为此,根据检测器的原理、工作条件及影响因素,分析了造成基线异常噪声与漂移的原因,总结了对检测器的检查和排除故障方法,并按这套经验方法去定期维护火焰离子化检测器,提高了检测器的灵敏度,保证了实验结果的准确性.
【总页数】3页(P81-83)
【作者】戴翠玲
【作者单位】珠海发电厂,广东,珠海,519050
【正文语种】中文
【中图分类】O657.71
【相关文献】
1.气相色谱仪氢火焰离子化检测器检定期间的常见故障 [J], 李有书
2.气相色谱仪——氢火焰离子化检测器常见故障及排除方法 [J], 马敏
3.气相色谱仪——氢火焰离子化检测器常见故障及排除方法 [J], 马敏
4.气相色谱仪中氢火焰检测器常见故障及检查 [J], 安丰颖;李向荣
5.HP6890气相色谱仪火焰离子化检测器（FID）点火故障的诊断和处理 [J], 冯根新
因版权原因，仅展示原文概要，查看原文内容请购买。
安捷伦气相色谱仪分析中常见故障其排出方法气相色谱仪解决方案对一位色谱分析工来说,娴熟把握安捷伦气相色谱仪的结构原理及各部分的作用是很紧要的。
安捷伦气相色谱仪的基本构造有两部分，即分析单元和显示单元。
前者紧要包括气源及掌控计量装置﹑进样装置﹑恒温器和色谱柱。
后者紧要包括检定器和自动记录仪。
安捷伦气相色谱仪的常见故障及排出方法一、进样后不杰出谱峰的故障安捷伦气相色谱仪在进样后检测信号没有变化，仪不出峰，输出仍为直线。
碰到这种情况时，应按从样品进样针、进样口到检测器的次序逐一检查。
1、首先检查注射器是否堵塞，假如没有问题，2、再检查进样口和检测器的石墨垫圈是否紧固、不漏气，3、然后检查色谱柱是否有断裂漏气情况，4、最后察看检测器出口是否畅通。
5、检测器出口的畅通是很紧要的，有人在工作中会碰到这样的问题：前一天仪器工作还一切正常，第二天开机后却无响应峰信号。
检查进样口、注射器、垫圈和色谱柱都正常，可就是不出峰，无意中发觉进样口柱头压达不到设定值，总是偏高，这时才怀疑是ECD 检验器出口不畅通。
由于ECD的排放物有确定的放射性，所以ECD 出口是引到室外的。
当时是秋冬之交，雨水进入到ECD排出口之后冻住了，因此造成仪器ECD的出口堵塞，柱头压居高不下，气体在气路中无法流动，也就无法载样品到检测器，所以不出峰。
二、安捷伦气相色谱仪基线问题气相色谱基线波动、飘移都是基线问题，基线问题可使测量误差增大，有时甚至会导致仪器无法正常使用。
1、碰到基线问题时应先检查仪器条件是否有更改，近期是否新换气瓶及设备配件。
2、假如有更换或条件有更改，则要先检查基线问题是不是由这些更改造成的，一般来说，这种变化往往是产生基线问题的原因。
有些人在工作中就碰到过这种情形：新载气纯度不够，换过载气之后，基线渐渐上升（由于载气净化管的原因，基线不是立刻变化的）。
第二天开机之后，基线特别高，并伴有基线猛烈抖动，全部峰都湮没在噪音中，无法检测。
气相色谱仪的常见故障及检修气相色谱仪维护和修理保养常见故障及检修一、进样后不杰出谱峰的故障气相色谱仪在进样后检测信号没有变化，仪不出峰，输出仍为直线。
碰到这种情况时，应按从样品进样针、进样口到检测器的次序逐一检查。
1、首先检查注射器是否堵塞，假如没有问题，2、再检查进样口和检测器的石墨垫圈是否紧固、不漏气，3、然后检查色谱柱是否有断裂漏气情况，4、后察看检测器出口是否畅通。
5、检测器出口的畅通是很紧要的，有人在工作中会碰到这样的问题：前一天仪器工作还一切正常，第二天开机后却无响应峰信号。
检查进样口、注射器、垫圈和色谱柱都正常，可就是不出峰，无意中发觉进样口柱头压达不到设定值，总是偏高，这时才怀疑是ECD 检验器出口不畅通。
由于 E C D的排放物有确定的放射性，所以 E C D出口是引到室外的。
当时是秋冬之交，雨水进入到E CD排出口之后冻住了，因此造成仪器E CD的出口堵塞，柱头压居高不下，气体在气路中无法流动，也就无法载样品到检测器，所以不出峰。
二、基线问题气相色谱基线波动、飘移都是基线问题，基线问题可使测量误差增大，有时甚至会导致仪器无法正常使用。
1、碰到基线问题时应先检查仪器条件是否有更改，近期是否新换气瓶及设备配件。
2、假如有更换或条件有更改，则要先检查基线问题是不是由这些更改造成的，一般来说，这种变化往往是产生基线问题的原因。
有些人在工作中就碰到过这种情形：新载气纯度不够，换过载气之后，基线渐渐上升（由于载气净化管的原因，基线不是立刻变化的）。
第二天开机之后，基线特别高，并伴有基线猛烈抖动，全部峰都湮没在噪音中，无法检测。
经过检查，问题显现在新换的载气上，重新更换载气后，立刻恢复了正常。
3、当排出了以上可能造成基线问题的原因后，则应当检查进样垫是否老化（应养成定期更换进样垫的好习惯）；4、石英棉是不是该更换了；5、衬管是否清洁。
值得一提的是，清洗衬管时可先用试验后定容的溶剂充分浸泡，再用超声波清洗几分钟，然后放入高温炉中加热到比工作温度略高的温度，后再重新安装。
Agilent 6890 气相色谱仪维护 GCAgilent Technologies声明(c Agilent Technologies, Inc. 2007按照美国和国际版权法的规定，未经Agilent Technologies, Inc. 事先同意和书担保本文档中包含的材料按“原样”提供，若在后续版本中有任何更改，安全声明小心面许可，不得以任何形式或采取任何手段（包括电子存储和检索或翻译成其他语言）复制本手册中的任何内容。
手册部件号G1530-97010版本第一版（2007 年 2 月）USA 印刷Agilent Technologies, Inc.2850 Centerville RoadWilmington, DE 19808-1610 USA恕不另行通知。
而且，在适用法律允许的最大范围内，安捷伦不对本手册及其所包含的信息做出任何明示或暗示的担保，其中包括但不限于对适销性和对具体用途适销性和适用性的暗示的担保。
Agilent 不对因提供、使用或执行本文档或其中所包含的信息而造成的任何错误或任何意外或附带的损失承担责任。
如果安捷伦与用户签有单独的书面协议，且协议中涉及本文档所含材料的担保条款与上述条款发生冲突，则该书面协议中的担保条款具有优先法律效力。
小心事项表示存在危险。
它表示在执行某个操作步骤或操作方法时必须加以注意；如果操作不当或没有遵守相应的规程，则可能会导致产品损坏或重要数据丢失。
只有完全理解并符合指定的条件时，才可以忽略小心事项的要求继续进行操作。
警告警告事项表示存在危险。
它表示在执行某个操作步骤或操作方法时必须加以注意；如果操作不当或没有遵守相应的规程，则可能会导致人身伤亡。
只有完全理解并符合指定的条件时，才可以忽略警告事项的要求继续进行操作。
目录1有关维护 GC 的说明维护概述1012维护所需的工具和材料安全信息1415对 GC 进行维护前的准备工作234维护 GC维护毛细管色谱柱用于色谱柱的消耗品和零件18安装毛细管色谱柱吊架19老化毛细管色谱柱20切割色谱柱23颠倒色谱柱并烘烤去除污染物24使用SilTite 金属接头连接毛细管色谱柱26将熔融石英管线从 SilTite 接头断开29维护分流／不分流进样口用于分流／不分流进样口的消耗品和零件32分流／不分流进样口零件分解图35安装分流／不分流进样口的毛细管色谱柱36更换分流／不分流进样口的隔垫40清洗分流／不分流进样口插件组件中的隔垫基座42更换分流／不分流进样口的衬管和“O ” 形圈44更换分流／不分流进样口的镀金分流平板46更换分流口排气管过滤器48清洗分流／不分流进样口49烘烤去除来自分流／不分流进样口的污染物51维护吹扫填充进样口用于吹扫填充进样口的消耗品和零件54吹扫填充进样口零件分解图57安装吹扫填充进样口的毛细管色谱柱58更换吹扫填充进样口上的隔垫613564清洗吹扫填充进样口上的隔垫基座63在吹扫填充进样口上安装转接头65更换吹扫填充进样口上的“O ” 形圈67更换吹扫填充进样口上的玻璃衬管68在吹扫填充进样口上安装保温罩70清洗吹扫填充进样口71烘干吹扫填充进样口中的污染物73安装金属填充柱74在检测器接头上安装填充柱转换接头76安装玻璃填充柱78老化填充色谱柱81在金属填充柱上安装密封垫圈83维护 COC 进样口用于 COC 进样口的消耗品和零件86COC 进样口的零件分解图89安装 COC 进样口的毛细管色谱柱90检查 COC 进样口上的进样针针头和色谱柱的尺寸更换 COC 进样口上的隔垫94在 COC 进样口上安装插件96清洁 COC 进样口98更换 7683B 进样器中的针头支持组件100更换注射器中的针头103更换注射器（用于 COC 进样口）中的熔融石英针头烘烤去除来自 COC 进样口的污染物106维护 PTV 进样口用于 PTV 进样口的消耗品和零件108PTV 进样口零件分解图110PTV 进样口的毛细管色谱柱的安装111清洗 PTV 进样口的无隔垫头114更换 PTV 进样口上的无隔垫头聚四氟乙烯密封垫圈更换 PTV 进样口上的隔垫11993104117维护 GC清洗 PTV 进样口隔垫头组件中的隔垫基座121789维护 GC维护 VI维护 FID维护 TCD更换 PTV 进样口上的衬管123更换 PTV 进样口转接头126更换分流口排气管过滤器128烘烤去除来自 PTV 进样口的污染物129用于 VI 的消耗品和零件132VI 零件分解图134安装带有 VI 的毛细管色谱柱135将样品传输线连接至 VI138取下 VI 接口139清洗 VI140安装 VI 接口141更换分流口排气管过滤器142烘烤去除 VI 进样口的污染物143用于 FID 的消耗品和零件146FID 零件分解图149选择 FID 喷嘴151将毛细管色谱柱转接头连接到可转接 FID153将毛细管色谱柱安装到 FID 中155更换 FID 收集极组件158更换 FID 喷嘴160维护 FID 收集极组件163检查 FID 泄漏电流171检查 FID 基线172安装 FID 保温罩组件（仅用于可转接 FID）安装可选的 FID PTFE 排气管插件175烘烤FID176用于 TCD 的消耗品和零件18017351011126维护 uECD维护 NPD维护 FPD将毛细管色谱柱安装到 TCD 中182安装可选的 TCD 毛细管色谱柱转接头184安装带可选 TCD 毛细管色谱柱转接头的毛细管色谱柱烘烤去除来自 TCD 的污染物187有关 uECD 的重要安全信息190用于 uECD 的消耗品和零件192uECD 零件分解图194更换 uECD 熔融石英混合衬管和安装尾吹气转接头将毛细管色谱柱连接到 uECD 中198安装检测器保温罩200烘烤uECD202用于 NPD 的消耗品和零件206NPD 零件分解图209选择 NPD 喷嘴210将毛细管色谱柱转接头连接到可转接 NPD 212将毛细管色谱柱连接到 NPD 中214更换 NPD 铷珠组件217维护 NPD 收集极、陶瓷绝缘体和喷嘴222检查 NPD 泄漏电流228用于 FPD 的消耗品和零件230FPD 零件分解图232将毛细管色谱柱转接头连接到 FPD 中233将毛细管色谱柱连接到 FPD235更换 FPD 波长过滤器237取下 FPD 放空管240更换 FPD 点火器242安装 FPD 放空管和外壳244185195维护GC13维护阀用于阀的消耗品和零件GC 旋转阀部件分解图更换气体进样阀定量管对齐旋转阀转子更换阀箱中的旋转阀拆卸上部阀箱254250251246247248维护 GC安装上部阀箱25578维护 GCAgilent 6890 气相色谱仪维护 GC1有关维护 GC 的说明维护概述10维护所需的工具和材料12安全信息14对 GC 进行维护前的准备工作15本节提供包含在此文档中的维护过程的概述。
【气相色谱仪】安捷伦气相色谱仪的维护和修理与保养气相色谱仪维护和修理保养1、安捷伦气相色谱仪峰形不规定①显现拖尾峰。
处理方法:接受强极性固定液,除去担体活性以及提高柱温来解决。
②显现平顶形或锯齿形峰。
处理方法:通过削减进样量、提高柱不冷不热载气流速来解决。
另外当放大器输入饱和时也会形成平顶峰。
2、安捷伦气相色谱仪检测器造成的影响以TCD为例热导检测器TCD利用载气和被测气体的热导率不同,检测桥路中产生的不平衡电压与被测组分浓度成正比,以实现被测组分的测量。
①TCD检测器被污染会造成基线漂移或显现阶型基线,并可能显现高噪音。
②TCD热阻丝被烧断,基线降为零点。
③TCD电源供应不稳定,显现不规定脉冲干扰峰。
3、安捷伦气相色谱仪载气的影响载气携带分析样品流过固定相,分别后的气体随时间先后逐一被载气携带杰出谱柱,送往检测部分检测。
载气的流量、载气的性质及载气压力的影响等操作条件会影响色谱分别效能。
①载气流量偏低,会引起保留时间增长,灵敏度降低或显现圆顶峰、拖尾峰。
②载气流量偏高,会引起高噪音或组分分别不开。
③载气掌控不稳,造成不规定基线漂移或波状基线漂移。
以上情况应检查减压阀是否超过使用范围,必要时应更换减压阀,然后再检查载气是否存在漏气等气相色谱仪的那些特点气相色谱仪的流动相为气体，又称载气，它可携带组分在色谱柱中流动。
在应用范围之内，气相色谱仪具有分别效能高、选择性高、检测灵敏度高、分析速率快、样品用量少及应用广泛等优点。
实在特点如下：1．分别效能高通常气相色谱仪填充柱的理论塔板数可达数干，毛细管柱可高达100多万，它能使一些理化性质特别接近的组分获得良好的分别。
2．选择性高通过选择合适的固定相，气相色谱仪可以分别对映异构体、立体异构体等性质极为接近的组分。
3．检测灵敏度高由于气相色谱仪使用了高灵敏度的检测器，使其检出限低，适合痕量分析。
4．分析速度快气相色谱仪操作简单，分析速度快，通常一次试样分析需要几分钟至几特别钟，较快时可在几秒钟内完成。
