隧道断面数据处理软件使用说明书上海高科工程咨询监理有限公司目录一、程序功能简介 (2)二、程序安装 (3)三、程序参数输入 (4)1、平曲线参数输入 (4)2、竖曲线参数输入 (5)3、线路超高参数输入 (6)4、设计断面参数输入 (8)5、程序参数的修改 (9)四、测量数据下载与导入 (9)1、测量数据下载 (9)2、坐标数据导入软件 (10)五、断面数据处理生成断面图及报表 (11)六、断面图的修改与编辑 (12)七、工程信息设置 (14)八、线路计算 (15)1、线路中、边桩正算 (15)2、测量坐标反查桩号及偏距 (15)九、周边眼炮位计算 (16)1、计算炮位坐标 (16)2、计算坐标导入软件 (17)十、洞内附属设施放样检查 (17)十一、查看已有断面 (17)十二、保存断面数据 (18)十三、关于软件注册 (20)一、程序功能简介本软件主要面向广大施工一线技术人员开发。
开发本软件的目的在于能最大限度地减少施工一线技术人员的工作量,提高工作效率,更好地控制隧道的超欠挖,从而节约资源,提高隧道施工技术控制的经济效益。
本软件主要用于处理全站仪所测隧道断面三维坐标,利用实测三维坐标绘制出隧道断面图,从而直观反映隧道的超欠挖情况,用以指导施工。
是施工一线技术人员的一个简单易用的好帮手。
本软件开发团队均由施工一线技术人员组成,有丰富的施工经验,在软件功能设计上紧密结合施工需要,做到输入参数简单,计算准确,功能实用,全面。
满足绝大多数用户的各种需求。
本软件特点:1.功能全面。
能处理各种不同断面类型的隧道断面;能按不同间距计算周边眼的炮孔坐标;能计算线路中、边桩三维坐标;能根据实测坐标反算对应的桩号和测点到中线的距离;能计算所测坐标点距隧道断面中心的水平距离和高差。
2.测量断面时不需放样隧道中心点,可在任意位置设站,测量断面时自由灵活,速度快。
3.测量断面时不需每个断面搬动仪器,可在一个测站一次测量多个断面,不需按断面分别存储测量数据。
隧道断面测量及断面图绘制方法外业数据采集:1、外业采集数据时,先根据线路资料把待测断面中桩一一放样出来,标记清楚,并且记录下该点的实际高程。
如果中桩放样不方便,就放样待测断面的边桩,同样标记清楚,并且记录下该点的实际高程和依照线路方向看该点与中桩的关系—主要是看在中桩的右侧还是左侧和距中桩的距离。
2、待测断面中桩或边桩放样完毕后,把全站仪搬到刚刚放样并标记的待测断面的中桩或边桩上去,对中调平,进入全站仪里的测量程序,首先输入工作名--最好以测量日期为文件名,这样便于内业处理时在电脑上迅速找到要处理的断面;然后设站, 要注意每一个站名只能测一个断面,如测K10+200右洞,则测站可设为Y10200;量取并且输入仪器高度,接下来输入该点X 、Y 、Z 坐标,X -指该点与中桩的偏移值(沿线路前进方向左为负、右为正)如该点偏离中桩左2.5m ,则输:-2.5;Y -指该点实测高程,如该点实测高程为330.159,则输330.159,Z -无实际意义统一输为0即可。
然后定向,定向时瞄准小里程时把方位角设定为0度或瞄准大里程把方位角设定为180度;然后把仪器转到所测断面的线路法线方向(即90度或270度方向),此时便可进行测存,测存时,仪器的水平方向不要动,只动仪器的垂直方向,从一侧最下边向另外一侧开始测,直到扫测完整个断面。
按照以上步骤测完所有断面。
外业采集数据的目的是为了得到绘制断面轮廓的必要数据,这里需要注意的是建站的技巧。
内业数据处理:1、先把全站仪中储存的数据通过徕卡办公软件(中纬全站仪通过GeoMax PC Tools 软件)下载到电脑上,下载的时候注意选择自编的数据格式Dm (中纬全站仪选择txt 格式),不是仪器自带的数据格式GSI 或者IDEX 。
并且按照该断面所在里程命名该断面以免混淆。
2、在AutoCAD 中按照实际尺寸画好隧道设计断面(可另存一份以备重复利用),值得一提的是在AutoCAD 中画出设计断面是很简单的事,比用专门的隧道处理软件绘制容易的多,并通过新建坐标系的方法把隧道断面圆心处的X 坐标定为0,Y 坐标定为通过理论计算的该里程断面圆心高程。

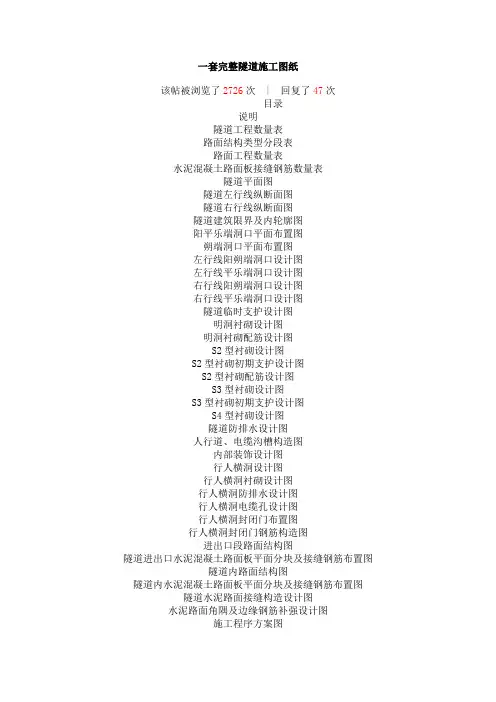

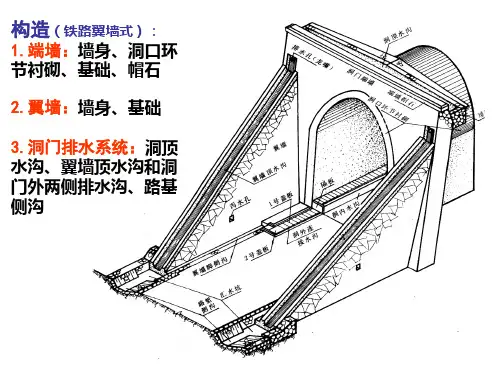

一套完整隧道施工图纸该帖被浏览了2726次| 回复了47次目录说明隧道工程数量表路面结构类型分段表路面工程数量表水泥混凝土路面板接缝钢筋数量表隧道平面图隧道左行线纵断面图隧道右行线纵断面图隧道建筑限界及内轮廓图阳平乐端洞口平面布置图朔端洞口平面布置图左行线阳朔端洞口设计图左行线平乐端洞口设计图右行线阳朔端洞口设计图右行线平乐端洞口设计图隧道临时支护设计图明洞衬砌设计图明洞衬砌配筋设计图S2型衬砌设计图S2型衬砌初期支护设计图S2型衬砌配筋设计图S3型衬砌设计图S3型衬砌初期支护设计图S4型衬砌设计图隧道防排水设计图人行道、电缆沟槽构造图内部装饰设计图行人横洞设计图行人横洞衬砌设计图行人横洞防排水设计图行人横洞电缆孔设计图行人横洞封闭门布置图行人横洞封闭门钢筋构造图进出口段路面结构图隧道进出口水泥混凝土路面板平面分块及接缝钢筋布置图隧道内路面结构图隧道内水泥混凝土路面板平面分块及接缝钢筋布置图隧道水泥路面接缝构造设计图水泥路面角隅及边缘钢筋补强设计图施工程序方案图监控量测设计图隧道消防器材箱布置图射流风机布置图射流风机悬挂处衬砌钢筋构造图射流风机预埋件布置图隧道左行线照明布置图隧道右行线照明布置图隧道洞外引道照明布置图行人横洞照明布置图/neteaseivp/enterp/gps/toLogin.jsp?source=downDrawing&pk=38920037。

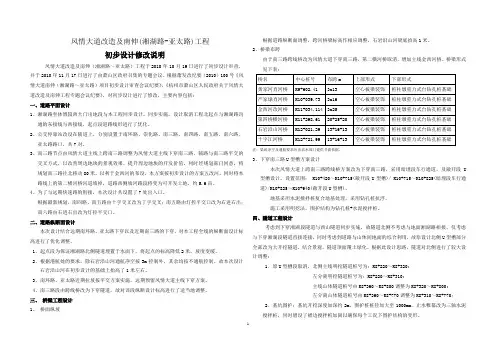

风情大道改造及南伸(湘湖路-亚太路)工程初步设计修改说明风情大道改造及南伸(湘湖路~亚太路)工程于2010年10月19日进行了初步设计审查,并于2010年11月17日进行了由萧山区政府召集的专题会议。
