数字电子钟资料

LED数码显示电子钟一、产品说明数码显示电子钟电路，采用LM8560、CD4060和四位LED显示屏，通过驱动显示屏便能显示时、分。

振荡部分采用石英晶体振作时基信号源，从而保证了走时的精确。

该电路还供有定时报警功能，它定时调整方便，电路稳定可靠，能耗低。

该产品还具有定时报警功能。

它定时调整方便，电路稳定可靠。

本产品时钟显示采用12小时制，使用四个LED数码管显示时间，本产品由五个操作开关控制S1、S2、S3、S4、K1。

其输入电源为220V交流电源，经由变压器输出6V电压，安全环保。

适应于小型办公场地、书房、卧室的使用。

二、原理框图及程序流程图1.1原理框图1.2 程序流程图三、原理及参数该产品由220V交流电直接供电；由集成芯片LM8560与CD4060和四位LED显示屏实现时、分的显示；并具有闹钟功能；由蜂鸣器实现提示报警功能。

1、CD4060芯片工作电压范围宽在3V～15V，输入阻抗高，唯一现在使用的可能就是计数器，CD4060的计数器可以到14级二进制串行计数/ 分频器。

CD4060内部包含14位二分频器和一个振荡器，电路简洁，30720HZ的信号经分频后，得到50HZ的信号送到LM8560的25脚，并做秒信号经VT2、VT3驱动显示屏内的冒号闪动2．晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。

晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。

数字钟的精度主要取决于时间标准信号的频率及其稳定度。

晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确。

该元件专为数字钟电路而设计，其频率较低，有利于减少分频器级数。

3、LM8560集成电路内含显示译码驱动电路、12/24小时选择电路及以其他各种设置报警等电路。

它具有较宽的工作电压范围(7．5-14V)和工作温度范围(-20℃+70℃);自身功耗很小，输出能直接驱动发光二极管显示屏。

电子行业数字电子钟设计说明书1. 引言本文档旨在提供对数字电子钟的设计说明，为电子行业相关从业人员提供详细的设计方案和操作指南。

2. 设计目标数字电子钟的设计目标是提供准确、可靠且易于使用的时间显示功能。

具体需求如下：•数字显示：要求使用7段数码管显示小时和分钟。

•时间设置：用户能够通过按钮设置当前时间。

•时钟功能：能够准确地显示当前时间，并根据实时时钟模块同步时间。

•日期功能：可选功能，能够显示当前日期。

3. 硬件设计3.1 时钟模块选择在数字电子钟中，时钟模块是关键组件之一，它负责获取和维护时间信息。

常用的时钟模块有DS1302和DS3231等，我们可以根据实际需求选择适合的模块。

3.2 数码管显示数字电子钟需要使用7段数码管进行时间的显示。

这里可以选择常用的共阴极数码管或共阳极数码管，根据实际需求选择合适的型号和数量。

3.3 按钮输入为了方便用户设置时间，我们需要使用按钮来接收用户的输入。

通常使用矩阵按键或者触摸开关作为输入设备，以提供更好的用户体验。

3.4 控制电路数字电子钟的控制电路主要负责控制数码管显示、时钟模块的读取和按钮输入的响应。

可以选择单片机或者专用集成电路来实现控制功能。

4. 软件设计4.1 主控程序结构数字电子钟的软件设计主要包括主控程序的编写和时钟模块的驱动程序。

主控程序的结构如下：int mn(){// 初始化时钟模块InitClock();// 初始化按钮输入InitButton();while(1){// 读取当前时间ReadTime();// 检测按钮输入，根据用户的设置对时间进行调整CheckButton();// 更新数码管显示UpdateDisplay();}}4.2 时钟模块驱动程序时钟模块驱动程序负责与时钟模块进行通信，读取和更新时间信息。

根据所选择的时钟模块，编写相应的驱动程序，确保正确读取和设置时间。

4.3 按钮输入处理按钮输入处理程序负责检测按钮输入，并根据用户的操作进行相应的时间调整。

电子行业数字电子钟说明书概述本说明书旨在向用户介绍并指导使用电子行业数字电子钟。

本产品是一款高精度、多功能的数字电子钟，适用于电子行业及其他需要精确时间记录和显示的场景。

1.高精度：采用了先进的时钟芯片，确保准确的时间显示。

2.多功能：除了基本的时间显示功能，还提供了闹钟、倒计时、计时器等实用功能。

3.大屏幕显示：采用了大尺寸的数字液晶屏幕，清晰明了。

4.多种显示模式：提供了12小时制和24小时制两种时间显示模式，可以根据实际需要进行切换。

•尺寸：150mm x 100mm x 30mm•重量：200g（不含电池）•电源：2节AAA干电池（不包含）•屏幕：大屏幕液晶显示屏•温度范围：0℃ ~ 50℃•湿度范围：10% ~ 90% RH使用方法安装电池1.打开电子钟背部的电池仓盖。

2.按照正负极的标识，正确地安装2节AAA干电池。

3.关上电池仓盖。

时间设置1.电池安装完成后，屏幕将亮起，并显示12:00 AM。

2.按下“设置”按钮，屏幕上会显示时间设置的界面。

3.使用“上”和“下”按钮调整小时、分钟和秒数。

长按“上”或“下”按钮可以快速调整。

4.设置完成后，再次按下“设置”按钮退出设置模式。

闹钟设置1.在时间显示界面，按下“闹钟”按钮进入闹钟设置模式。

2.使用“上”和“下”按钮调整闹钟的小时和分钟。

3.设置完成后，按下“闹钟”按钮保存设置，并返回时间显示界面。

4.在设定的闹钟时间到达时，电子钟将发出蜂鸣声提醒。

倒计时设置1.在时间显示界面，按下“倒计时”按钮进入倒计时设置模式。

2.使用“上”和“下”按钮调整倒计时的小时和分钟。

3.设置完成后，按下“倒计时”按钮保存设置，并返回时间显示界面。

4.在倒计时结束时，电子钟将自动停止并发出蜂鸣声提醒。

计时器功能1.在时间显示界面，按下“计时器”按钮进入计时器模式。

2.按下“开始/暂停”按钮开始计时，再次按下暂停计时。

3.按下“复位”按钮重置计时。

注意事项1.请勿将产品暴露在高温、高湿度或极低温度环境下，以免对电子元件造成损坏。

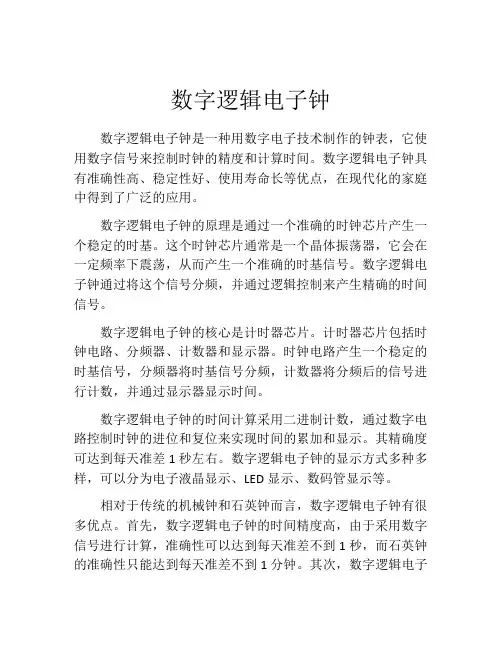

数字逻辑电子钟数字逻辑电子钟是一种用数字电子技术制作的钟表，它使用数字信号来控制时钟的精度和计算时间。

数字逻辑电子钟具有准确性高、稳定性好、使用寿命长等优点，在现代化的家庭中得到了广泛的应用。

数字逻辑电子钟的原理是通过一个准确的时钟芯片产生一个稳定的时基。

这个时钟芯片通常是一个晶体振荡器，它会在一定频率下震荡，从而产生一个准确的时基信号。

数字逻辑电子钟通过将这个信号分频，并通过逻辑控制来产生精确的时间信号。

数字逻辑电子钟的核心是计时器芯片。

计时器芯片包括时钟电路、分频器、计数器和显示器。

时钟电路产生一个稳定的时基信号，分频器将时基信号分频，计数器将分频后的信号进行计数，并通过显示器显示时间。

数字逻辑电子钟的时间计算采用二进制计数，通过数字电路控制时钟的进位和复位来实现时间的累加和显示。

其精确度可达到每天准差1秒左右。

数字逻辑电子钟的显示方式多种多样，可以分为电子液晶显示、LED显示、数码管显示等。

相对于传统的机械钟和石英钟而言，数字逻辑电子钟有很多优点。

首先，数字逻辑电子钟的时间精度高，由于采用数字信号进行计算，准确性可以达到每天准差不到1秒，而石英钟的准确性只能达到每天准差不到1分钟。

其次，数字逻辑电子钟的使用寿命长，因为其计时器芯片使用的是固态电路，耐用性高。

此外，数字逻辑电子钟的造价低，相对于机械钟和石英钟而言，数字逻辑电子钟的制造成本更低，因为其制造过程不需要大量的人力和原材料，因此产品的经济性更高。

数字逻辑电子钟的应用范围非常广泛，既可以用于住宅、写字楼、商铺、学校、科室等室内场所，也可以用于城市广场、机场火车站、街头路灯、车载设备等室外场所。

在家庭中，数字逻辑电子钟作为一种实用家具被广泛使用。

数字逻辑电子钟既可以作为时间的显示工具，也可以作为一个装饰品，增添空间美感。

此外，数字逻辑电子钟还可以设置各种各样的程序，如定时开关机、音乐播放等，更加符合现代人的需求。

总之，数字逻辑电子钟不仅有高精度、长使用寿命等优点，而且适用范围广泛，用途多样，因此得到越来越多消费者的青睐。

物理与电子工程学院课程设计题目:数字电子钟专业电子信息工程班级12级电信三班学号12300331学生姓名李长炳指导教师张小英张艳完成日期：2013 年7月数字电子钟前言：数字钟是一个将“时”、“分”、“秒’’显示于人的视觉器官的计时装置。

它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能和报时闹铃等功能。

一、基本原理主体电路1.1 振荡电路晶体振荡器的作用是产生时间标准信号。

我采用由门电路或555定时器构成的多谐振荡器作为时间标准信号源。

本系统中的振荡电路选用555定时器构成的多谐振荡器，见图1。

多谐振荡器的振荡频率可由式估算。

图11.2 时、分、秒显示电路模块设计①秒的产生采用74LS160产生60进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的555产生的秒脉冲链接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。

如下图所示图2注意：两个CP都是连接到555的输出。

②分的产生采用74LS160产生60进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的秒产生的进位连接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。

如下图所示图3注意：两个CP都是连接的秒的进位的输出。

③小时的产生采用74LS160产生24进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的分产生的进位连接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。

如下图所示图4注意：两个CP都是连接的秒的进位的输出。

1.3闹钟我设置的闹钟是00:03响的。

会响一分钟，采用与非门和或门组成的电路。

可以得出以下的电路图当达到00:03时就开始响，当不是00:03是就停止了，喇叭一端节地。

仿真图如下所示。

图51.4整点报时整点报时就是当达到了整点的时候就开始响，我设计的是响10秒钟的报时。

电子制作实训报告题目：数字电子钟班级：09电信姓名：苏欣欣指导教师：赵欣湖北轻工职业技术学院完成日期：2011年4月16日目录第一章概述 3第二章数字电子钟的电路原理 4 第三章电路调试与制作12第四章总结与体会12第五章附录13第一章概述数字钟是采用数字电路实现对.时,分,秒.数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,运运超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。

诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。

因此，研究数字钟及扩大其应用，有着非常现实的意义。

虽然市场上已有现成的数字集成电路芯片出售，价格便宜，使用方便，这里所制作的数字电子可以随意设置时，分的输出，是数字电子中具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。

设计目的（1）加强对电子制作的认识，充分掌握和理解设计个部分的工作原理、设计过程、选择芯片器件、电路的焊接与调试等多项知识。

（2）把理论知识与实践相结合，充分发挥个人与团队协作能力，并在实践中锻炼。

（3）提高利用已学知识分析和解决问题的能力。

（4）提高实践动手能力。

第二章数字电子钟的电路原理数字电子钟的设计与制作主要包括：数码显示电路、计数器与校时电路、时基电路和闹铃报时电路四个部分。

1．数码显示电路译码和数码显示电路是将数字钟的计时状态直观清晰地反映出来。

显示器件选用FTTL-655SB双阴极显示屏组。

在计数电路输出信号的驱动下，显示出清晰的数字符号。

2．计数器电路LM8560是一种大规模时钟集成电路它与双阴极显示屏组可以制成数字钟钟控电路。

3．校时电路数字钟电路由于秒信号的精确性和稳定性不可能做到完全准确无误，时基电路的误差会累积；又因外部环境对电路的影响，设计产品会产生走时误差的现象。

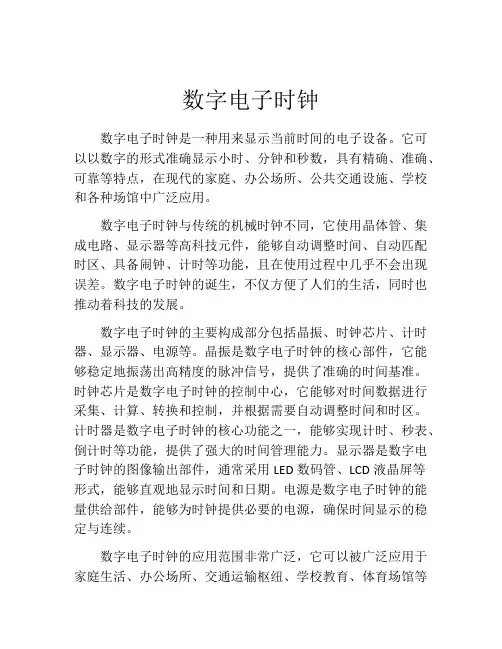

数字电子时钟数字电子时钟是一种用来显示当前时间的电子设备。

它可以以数字的形式准确显示小时、分钟和秒数，具有精确、准确、可靠等特点，在现代的家庭、办公场所、公共交通设施、学校和各种场馆中广泛应用。

数字电子时钟与传统的机械时钟不同，它使用晶体管、集成电路、显示器等高科技元件，能够自动调整时间、自动匹配时区、具备闹钟、计时等功能，且在使用过程中几乎不会出现误差。

数字电子时钟的诞生，不仅方便了人们的生活，同时也推动着科技的发展。

数字电子时钟的主要构成部分包括晶振、时钟芯片、计时器、显示器、电源等。

晶振是数字电子时钟的核心部件，它能够稳定地振荡出高精度的脉冲信号，提供了准确的时间基准。

时钟芯片是数字电子时钟的控制中心，它能够对时间数据进行采集、计算、转换和控制，并根据需要自动调整时间和时区。

计时器是数字电子时钟的核心功能之一，能够实现计时、秒表、倒计时等功能，提供了强大的时间管理能力。

显示器是数字电子时钟的图像输出部件，通常采用LED数码管、LCD液晶屏等形式，能够直观地显示时间和日期。

电源是数字电子时钟的能量供给部件，能够为时钟提供必要的电源，确保时间显示的稳定与连续。

数字电子时钟的应用范围非常广泛，它可以被广泛应用于家庭生活、办公场所、交通运输枢纽、学校教育、体育场馆等各个领域。

在家庭生活中，数字电子时钟常常被放置在客厅、卧室等区域，用来方便时刻关注当前的时间和日期，并且可以方便地设置闹钟以提醒自己事务的安排。

在办公场所，数字电子时钟可以方便地帮助员工掌握工作时间，避免出现误差和延误，并且可以方便地配合会议和其它计划的安排。

在交通运输枢纽，数字电子时钟常用于机场、火车站、地铁以及其它公共交通场所，以提供准确、实时的时间信息，方便旅客的出行。

在学校教育中，数字电子时钟可以被用来统一课堂时间、提醒学生上下课时间，确保教学进度的稳定与顺利。

在体育场馆中，数字电子时钟则用于体育比赛计时、评分等方面，以确保比赛结果的公正与准确。

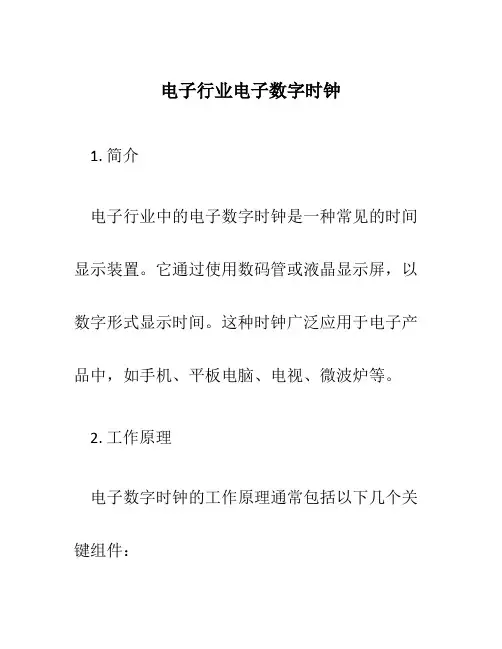

电子行业电子数字时钟1. 简介电子行业中的电子数字时钟是一种常见的时间显示装置。

它通过使用数码管或液晶显示屏，以数字形式显示时间。

这种时钟广泛应用于电子产品中，如手机、平板电脑、电视、微波炉等。

2. 工作原理电子数字时钟的工作原理通常包括以下几个关键组件：2.1 时钟芯片时钟芯片是控制整个数字时钟工作的核心部件。

它通常由一个精确的振荡器和各种逻辑电路组成。

振荡器提供时钟信号，逻辑电路将时钟信号转化为需要的显示形式，并进行计算、存储等操作。

2.2 数码管或液晶显示屏数码管或液晶显示屏用于显示时钟的数字。

数码管是一种包含七段LED灯的组件，每个段代表一个数字，通过控制不同的段的亮灭来显示不同的数字。

液晶显示屏则是一种电子显示技术，通过液晶分子的改变来显示不同的数字或图形。

2.3 控制电路控制电路负责接收时钟芯片发送的信号，并通过控制数码管或液晶显示屏的亮灭来实现时间的显示。

控制电路还可以包括各种设置按钮、调节旋钮等，用于对时钟进行调整和设置。

3. 功能特点电子数字时钟具有以下几个功能特点：3.1 精确度高由于电子数字时钟采用了精确的振荡器来提供时钟信号，所以其精确度较高，通常能够达到亚秒级别的准确性。

3.2 显示清晰数码管或液晶显示屏的显示效果较好，数字清晰可见，不易模糊或反光，可在不同的环境下清晰显示时间。

3.3 功能多样电子数字时钟可以具备各种功能，如显示时、分、秒，显示日期、年份，具备闹钟功能，甚至还可以添加温度、湿度等传感器，实现更多实用功能。

3.4 能耗低电子数字时钟采用的电子元件能耗较低，相对于传统的机械时钟来说，能够节省能源。

电子数字时钟广泛应用于电子行业中，其应用领域包括但不限于以下几个方面：4.1 消费电子产品手机、平板电脑、电视等消费电子产品中都需要一个精确的时间显示装置。

电子数字时钟能够满足这一需求，并且可以与其他功能进行结合。

家用电器如微波炉、洗衣机、烤箱等在操作过程中需要显示时间。

数字电子钟报告数字电子钟是一种数字显示时钟，由内部电路和稳定的时基构成，它能够精确地显示时间。

数字电子钟报告主要介绍数字电子钟的特点、运作原理及其应用领域。

一、数字电子钟的特点数字电子钟具有以下特点：1. 精确：数字电子钟运用内部电路和稳定的时基，能够实现高精度的时间显示。

2. 显示清晰：数字电子钟采用液晶显示器或LED显示器，可以清晰地显示时间及其他信息。

3. 造型多样：数字电子钟不像传统机械钟表有固定的样式和形状，它可以采用各种不同的材料、造型和尺寸，从而满足不同消费者的需求。

4. 功能可扩展：数字电子钟不仅仅是一个单独的时钟，它还可以具有辅助功能，如闹钟、日期显示、温度和湿度显示等功能。

二、数字电子钟的运作原理数字电子钟的运作原理是由内部电路控制芯片以及稳定的时基共同构成。

其运作过程如下：1. 内部电路控制芯片：数字电子钟的控制芯片是集成电路芯片，可以控制时钟的所有指令，包括时区、夏令时、时钟校正等功能。

2. 稳定的时基：数字电子钟内部的时基通常采用石英晶体。

当稳定的电子波通过石英晶体时，会产生高精度的振荡，从而确保时钟的准确性。

3. 显示器：数字电子钟的显示器可以使用不同的技术，如LED、LCD、VFD和OLED等。

4. 电源：数字电子钟一般使用电池或者插电源供电。

使用电池供电的数字电子钟不受电力故障影响，不易出现时间误差。

三、数字电子钟的应用领域数字电子钟广泛应用于各个领域，如工业、医疗、军事、交通等。

下面是具体的应用场景：1. 家庭：数字电子钟是家庭中普遍使用的电子产品，家用数字电子钟通常用于厨房、客厅、卧室等地方，可帮助家庭成员便利地计算时间。

2. 工业：数字电子钟通常被用于工业环境中，以确保生产环节和工业过程的顺利进行。

3. 体育：数字电子钟被广泛用于体育场馆，如计时器、裁判计分板等，以确保比赛的正确进行，并确保结果的准确。

4. 交通：数字电子钟可以用于火车站、机场和公共汽车站等各种交通枢纽，从而确保准确的到达和离开时间。

引言数字电子钟是采用数字电路实现对时，分，秒数字显示的计时装置。

数字钟是人们生活中不可少的用品，随处可见，如车站，码头，剧院，办公室等公众场合，可以说给人们的生活，工作，娱乐带来不少方便，又因为数字集成电路的发展采用了先进的石英技术，使数字钟具有走时准确，性能稳定，携带方便等优点。

虽然现在市场上又现成的数字钟集成电路芯片卖，但这里所写的自制电子钟可以满足一些特殊需要，列如可以随意设置时，分，秒的输出，改变显示数字的大小等。

又因为现在科技使得集成电路技术发展迅速，尤其是中规模集成电路技术的发展，使电子钟变得更加体积小，省电，计时准确，因此，在这里设计制作一个数字电子钟有着一定的意义，同时也兼顾了我们在学校所学的数字电路知识。

关键词：数字电子钟走时准确设计制作目录述论一．数字电路基本组成框图二．组成部分及各部分作用2.1 单元电路2．1.1 振荡电路2.1.2 时分秒显示电路2.1.3 译码显示电路2．1. 4 校时电路2.2 进制电路2.3 基本逻辑门电路三．电子钟触发器四．脉冲信号的产生五．调试六．结论七．参考文献述论多功能数字电子钟是由晶体振荡器、计数器、译码和数码显示电路、校时电路等组成。

该电子钟可以满足使用者的一些特殊要求，输出方式灵活，如可以随意设置时、分、秒的输出，改变显示数字的大小等等。

并且由于集成电路技术的发展，特别是MOS集成电路技术的发展，使数字电子钟具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。

此次设计运用了学院中所学的数电、模电等知识，利用元器件等工作原理，制成了具有校时功能的数字电子钟。

电路主要采用中规模CMOS集成电路.本系统的设计电路由脉冲逻辑电路模块、时钟脉冲模块、电源模块、时钟译码显示电路模块、校时模块等部分组成。

采用电池作电源，采用低功耗的CMOS芯片及液晶显示器，有效的解决了功耗问题，能更好地为人们的生活带来便利。

一数字电子钟的基本组成框图二组成部分及各部分作用数字钟是一个将‚时‛、‚分‛、‚秒’’显示于人的视觉器官的计时装置。
