单片机元器件识别

单片机元器件名称《单片机元器件名称》我有一个朋友叫小李，他呀，是个十足的电子迷。

有一天，我去他家玩，一进门就看到他的桌子上摆满了各种奇奇怪怪的小零件。

我好奇地凑过去，指着那些密密麻麻的小物件问他：“你这都是些啥呀？看着就像一堆小蚂蚁似的，乱七八糟的。

”小李却得意地笑了笑，开始给我介绍起来。

他拿起一个小方块说：“这个呀，这可是单片机里很重要的一个元器件，叫晶振。

你可以把它想象成单片机的心跳起搏器。

就像人要是没有心跳就活不了一样，单片机没有晶振，就不知道该怎么有规律地工作啦。

它就会像个无头苍蝇一样，到处乱撞。

你说这晶振是不是很神奇呢？”我似懂非懂地点点头，又指着旁边一个长得像小虫子一样的东西问：“那这个呢？这个长得弯弯扭扭的。

”小李拿起那个元器件，兴奋地说：“这个叫电容。

它就像一个小水库，能够储存电能呢。

你想啊，单片机在工作的时候，有时候电能供应可能会不太稳定，就像你喝水，要是水龙头一会儿水大一会儿水小，多难受呀。

这电容就可以在电能充足的时候储存起来，在电能不足的时候释放出来，起到一个调节的作用，保证单片机稳定地运行。

”我突然觉得这些小零件好像也没那么难懂了，又继续追问：“那这个黑色的，像小豆子一样的东西是什么呢？”小李笑了笑说：“这个就是电阻啦。

电阻啊，就像是马路上的减速带。

电流在电路里跑的时候，如果没有电阻来限制它，就像汽车在马路上没有减速带，横冲直撞的，那可就乱套了。

电阻可以控制电流的大小，让单片机按照我们想要的方式来工作。

”我不禁感叹道：“原来这些小小的元器件都有这么大的作用啊。

”小李又拿起一个扁平的、有很多小引脚的芯片说：“这个就是单片机芯片啦，它可是整个电路的大脑。

就像人的大脑指挥身体各个部位一样，这个芯片控制着整个单片机系统的运行。

其他的元器件就像是大脑的助手，大家各司其职，共同完成任务。

”在他介绍的过程中，我看到他眼睛里闪烁着光芒，那是一种对自己爱好充满热情的光芒。

我也被他的热情所感染，开始对这些单片机元器件产生了浓厚的兴趣。

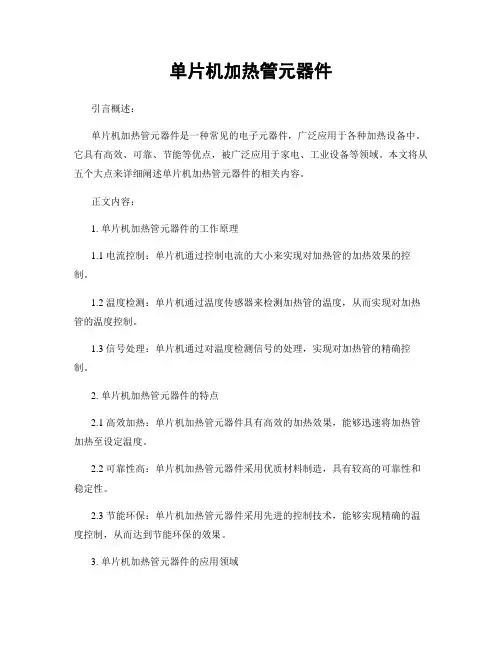

单片机加热管元器件引言概述：单片机加热管元器件是一种常见的电子元器件，广泛应用于各种加热设备中。

它具有高效、可靠、节能等优点，被广泛应用于家电、工业设备等领域。

本文将从五个大点来详细阐述单片机加热管元器件的相关内容。

正文内容：1. 单片机加热管元器件的工作原理1.1 电流控制：单片机通过控制电流的大小来实现对加热管的加热效果的控制。

1.2 温度检测：单片机通过温度传感器来检测加热管的温度，从而实现对加热管的温度控制。

1.3 信号处理：单片机通过对温度检测信号的处理，实现对加热管的精确控制。

2. 单片机加热管元器件的特点2.1 高效加热：单片机加热管元器件具有高效的加热效果，能够迅速将加热管加热至设定温度。

2.2 可靠性高：单片机加热管元器件采用优质材料制造，具有较高的可靠性和稳定性。

2.3 节能环保：单片机加热管元器件采用先进的控制技术，能够实现精确的温度控制，从而达到节能环保的效果。

3. 单片机加热管元器件的应用领域3.1 家电领域：单片机加热管元器件广泛应用于电热水器、电饭煲、电磁炉等家电产品中。

3.2 工业设备领域：单片机加热管元器件被广泛应用于工业设备的加热系统中，如烘干机、热风炉等。

3.3 医疗领域：单片机加热管元器件在医疗设备中的应用也越来越广泛，如温热疗法设备等。

4. 单片机加热管元器件的优势4.1 温度控制精确：单片机加热管元器件通过精确的温度控制，能够满足各种加热需求。

4.2 响应速度快：单片机加热管元器件具有快速响应的特点，能够迅速将加热管加热至设定温度。

4.3 使用方便：单片机加热管元器件操作简单，使用方便，适用于各种不同场景。

5. 单片机加热管元器件的发展趋势5.1 小型化：随着技术的进步，单片机加热管元器件正朝着小型化的方向发展，以适应更多细小设备的需求。

5.2 智能化：单片机加热管元器件将更多智能化技术应用于其控制系统中，提高其自动化程度和智能化水平。

5.3 更高的效率：未来的单片机加热管元器件将更加高效，能够更快速、更节能地完成加热任务。

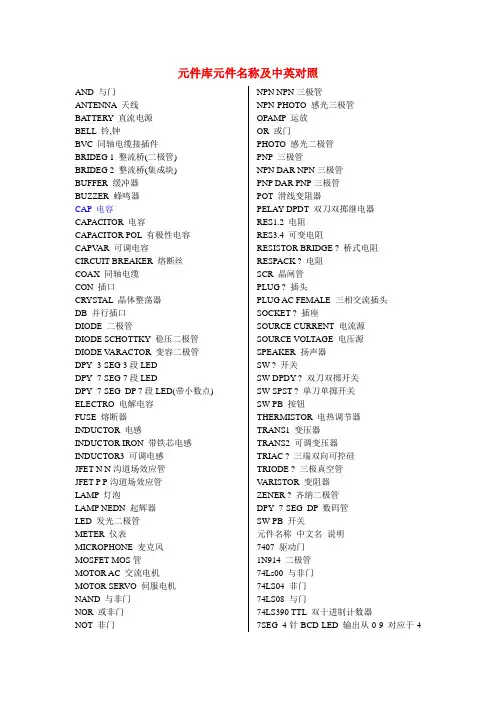

元件库元件名称及中英对照AND 与门ANTENNA天线BA TTERY直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNA TOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

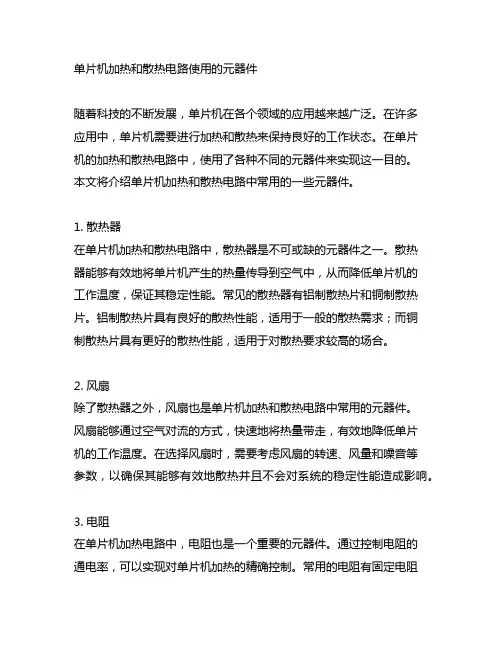

单片机加热和散热电路使用的元器件随着科技的不断发展，单片机在各个领域的应用越来越广泛。

在许多应用中，单片机需要进行加热和散热来保持良好的工作状态。

在单片机的加热和散热电路中，使用了各种不同的元器件来实现这一目的。

本文将介绍单片机加热和散热电路中常用的一些元器件。

1. 散热器在单片机加热和散热电路中，散热器是不可或缺的元器件之一。

散热器能够有效地将单片机产生的热量传导到空气中，从而降低单片机的工作温度，保证其稳定性能。

常见的散热器有铝制散热片和铜制散热片。

铝制散热片具有良好的散热性能，适用于一般的散热需求；而铜制散热片具有更好的散热性能，适用于对散热要求较高的场合。

2. 风扇除了散热器之外，风扇也是单片机加热和散热电路中常用的元器件。

风扇能够通过空气对流的方式，快速地将热量带走，有效地降低单片机的工作温度。

在选择风扇时，需要考虑风扇的转速、风量和噪音等参数，以确保其能够有效地散热并且不会对系统的稳定性能造成影响。

3. 电阻在单片机加热电路中，电阻也是一个重要的元器件。

通过控制电阻的通电率，可以实现对单片机加热的精确控制。

常用的电阻有固定电阻和可变电阻。

固定电阻适用于对加热功率要求较为恒定的场合，而可变电阻则可以通过手动或自动方式来调节加热功率，实现对加热温度的精确控制。

4. 传感器在单片机加热和散热电路中，传感器也是必不可少的元器件之一。

通过传感器可以实时地获取单片机的工作温度，从而实现对加热功率和散热效果的精确控制。

常用的传感器有温度传感器和湿度传感器。

温度传感器可以实时地监测单片机的工作温度，而湿度传感器可以监测环境湿度，从而为散热器和风扇的工作提供参考依据。

单片机加热和散热电路中使用的元器件有散热器、风扇、电阻和传感器等。

这些元器件通过协同工作，能够确保单片机在工作时保持稳定的温度，从而保证其良好的工作状态。

在实际应用中，需要根据具体的加热和散热需求来选择合适的元器件，并合理搭配，以实现最佳的加热和散热效果。

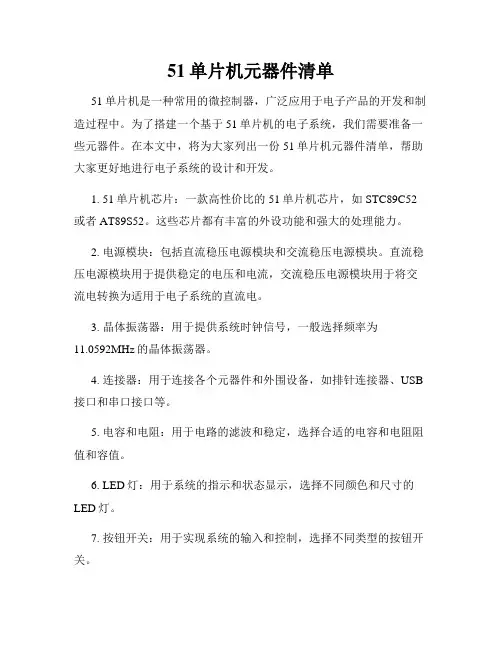

51单片机元器件清单51单片机是一种常用的微控制器，广泛应用于电子产品的开发和制造过程中。

为了搭建一个基于51单片机的电子系统，我们需要准备一些元器件。

在本文中，将为大家列出一份51单片机元器件清单，帮助大家更好地进行电子系统的设计和开发。

1. 51单片机芯片：一款高性价比的51单片机芯片，如STC89C52或者AT89S52。

这些芯片都有丰富的外设功能和强大的处理能力。

2. 电源模块：包括直流稳压电源模块和交流稳压电源模块。

直流稳压电源模块用于提供稳定的电压和电流，交流稳压电源模块用于将交流电转换为适用于电子系统的直流电。

3. 晶体振荡器：用于提供系统时钟信号，一般选择频率为11.0592MHz的晶体振荡器。

4. 连接器：用于连接各个元器件和外围设备，如排针连接器、USB 接口和串口接口等。

5. 电容和电阻：用于电路的滤波和稳定，选择合适的电容和电阻阻值和容值。

6. LED灯：用于系统的指示和状态显示，选择不同颜色和尺寸的LED灯。

7. 按钮开关：用于实现系统的输入和控制，选择不同类型的按钮开关。

8. 传感器：根据实际需求选择不同类型的传感器，如光敏传感器、温湿度传感器、加速度传感器等。

9. 电源管理芯片：用于对电源进行管理和保护，如过载保护芯片、电压监测芯片等。

10. 线路板：选择适用于电子系统的线路板，根据系统的复杂度和尺寸选择合适的线路板类型。

11. 电源开关：用于系统的开关控制和电源管理，选择合适的电源开关。

12. 升降压模块：用于调节不同电压级别的电源，如DC-DC升压模块和DC-DC降压模块。

13. 存储器：根据系统需求选择不同容量和类型的存储器，如EEPROM、Flash等。

14. LCD液晶显示屏：用于系统的交互和数据显示，选择合适的尺寸和分辨率的LCD屏。

15. 电源滤波器：用于去除电源中的噪声和干扰，选择适合电源要求的滤波器。

16. 扬声器：用于系统的音频输出，选择合适的音质和功率的扬声器。

单片机开关元器件名称单片机开关元器件名称包括以下几种：1. 按钮开关：按钮开关是一种常见的单片机开关元器件，它通过按下或释放按钮来控制电路的通断。

按下按钮时，电路闭合；释放按钮时，电路断开。

常见的按钮开关有自锁型、非自锁型、带灯型等。

2. 切换开关：切换开关也是一种常见的单片机开关元器件，它可以通过旋转或拉动来控制电路的通断。

切换开关通常有多个档位，可以选择不同的电路连接方式。

常见的切换开关有单极双throw（SPDT）、双极双throw（DPDT）等。

3. 滑动变阻器：滑动变阻器是一种可以调节电阻值的单片机开关元器件，它通过滑动滑块来改变电阻值，从而改变电路参数。

滑动变阻器通常用于音量调节、亮度调节等场合。

4. 旋转编码器：旋转编码器是一种可以输出旋转方向和位置信息的单片机开关元器件，它通过旋转编码盘来产生脉冲信号，并根据脉冲信号来确定旋转方向和位置。

旋转编码器通常用于控制旋转机构的位置和方向。

5. 光电开关：光电开关是一种可以通过光信号来控制电路的单片机开关元器件，它通过发射和接收光信号来实现电路的通断。

光电开关通常用于自动化控制和检测。

6. 磁性开关：磁性开关是一种可以通过磁信号来控制电路的单片机开关元器件，它通过磁场的变化来实现电路的通断。

磁性开关通常用于安全门、车门等场合。

7. 触摸开关：触摸开关是一种可以通过触摸来控制电路的单片机开关元器件，它通过感应人体静电场来实现电路的通断。

触摸开关通常用于智能家居、安防系统等场合。

以上是常见的单片机开关元器件名称，它们在不同场合有着不同的应用。

在选择单片机开发板或设计自己的硬件时，需要根据具体需求选择合适的元器件。

常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。

本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。

电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。

电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。

在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。

下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。

（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。

从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。

电阻器第二个主要作用是产生降压的作用。

当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。

第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。

（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。

举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。

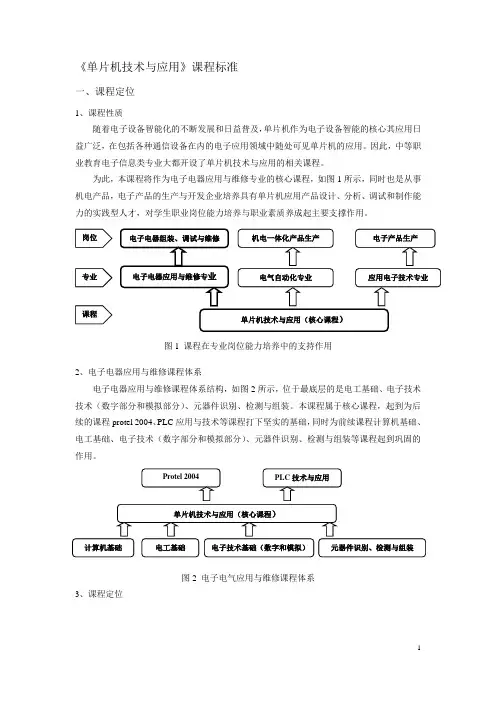

《单片机技术与应用》课程标准一、课程定位1、课程性质随着电子设备智能化的不断发展和日益普及，单片机作为电子设备智能的核心其应用日益广泛，在包括各种通信设备在内的电子应用领域中随处可见单片机的应用。

因此，中等职业教育电子信息类专业大都开设了单片机技术与应用的相关课程。

为此，本课程将作为电子电器应用与维修专业的核心课程，如图1所示，同时也是从事机电产品，电子产品的生产与开发企业培养具有单片机应用产品设计、分析、调试和制作能力的实践型人才，对学生职业岗位能力培养与职业素质养成起主要支撑作用。

图1 课程在专业岗位能力培养中的支持作用2、电子电器应用与维修课程体系电子电器应用与维修课程体系结构，如图2所示，位于最底层的是电工基础、电子技术技术（数字部分和模拟部分）、元器件识别、检测与组装。

本课程属于核心课程，起到为后续的课程protel 2004、PLC 应用与技术等课程打下坚实的基础，同时为前续课程计算机基础、电工基础、电子技术（数字部分和模拟部分）、元器件识别、检测与组装等课程起到巩固的作用。

图2 电子电气应用与维修课程体系3、课程定位《单片机技术与应用》既是电子电器应用与维修、电气自动化、应用电子技术专业的核心课程之一，又是各专业的基础课程之一。

特别是电子电器应用与维修专业中的《protel 2004》、《智能电子产品组装、检测与维修》、课程等技能的培养是以本课程为基础。

单片机是实现电子产品智能化的有效途径，现以广泛应用于智能仪表、家用电器、工业控制、网络通信等众多领域。

课程教学目标定位在培养人的综合素质，使学生在专业能力、自学能力和社会能力等各方面全面发展，为企业输送合格的软硬件设计的操作员、生产工艺检测员、产品调试工、家用电器维修工等。

本课程是贯彻教育部关于中等职业教育改革精神，体现以“以服务为宗旨，以就业为导向”的职教特点，在结构形式上采用项目式教学法，在载体上采用产品的组装、调试和检测，即每一个项目就是一个产品。

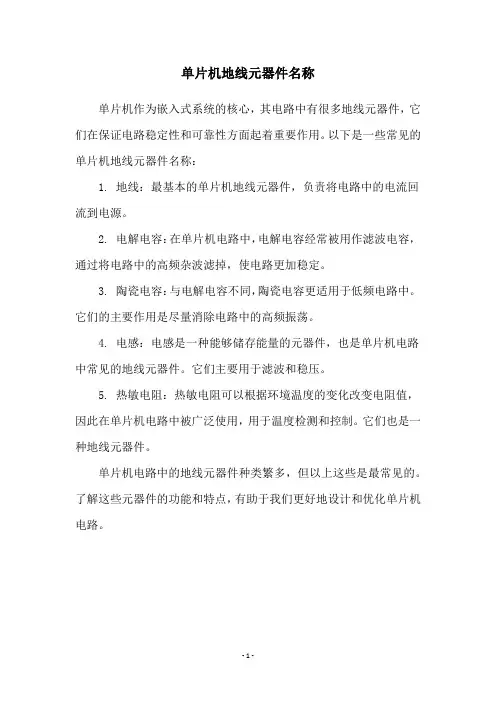

单片机地线元器件名称
单片机作为嵌入式系统的核心，其电路中有很多地线元器件，它们在保证电路稳定性和可靠性方面起着重要作用。

以下是一些常见的单片机地线元器件名称：
1. 地线：最基本的单片机地线元器件，负责将电路中的电流回流到电源。

2. 电解电容：在单片机电路中，电解电容经常被用作滤波电容，通过将电路中的高频杂波滤掉，使电路更加稳定。

3. 陶瓷电容：与电解电容不同，陶瓷电容更适用于低频电路中。

它们的主要作用是尽量消除电路中的高频振荡。

4. 电感：电感是一种能够储存能量的元器件，也是单片机电路中常见的地线元器件。

它们主要用于滤波和稳压。

5. 热敏电阻：热敏电阻可以根据环境温度的变化改变电阻值，因此在单片机电路中被广泛使用，用于温度检测和控制。

它们也是一种地线元器件。

单片机电路中的地线元器件种类繁多，但以上这些是最常见的。

了解这些元器件的功能和特点，有助于我们更好地设计和优化单片机电路。

- 1 -。

单片机开关元器件名称引言：在单片机系统中，开关元器件起着至关重要的作用。

它们可以控制电路的开关状态，实现信号的输入和输出。

本文将介绍几种常见的单片机开关元器件，包括按键开关、拨动开关、光电开关以及磁敏开关。

一、按键开关按键开关是单片机系统中最常见的开关元器件之一。

它们通常由金属片、弹簧、触点等组成。

按键开关可以分为矩阵按键和独立按键两种类型。

矩阵按键可以将多个按键通过行和列的组合方式连接到单片机的I/O口上，实现多个按键共用一个I/O口的功能。

独立按键则每个按键都连接到单片机的一个独立的I/O口上。

二、拨动开关拨动开关是一种常用的手动开关元器件，它可以实现电路的开关和切换功能。

拨动开关通常由一根或多根摇杆连接到触点上，通过拨动摇杆来改变触点的接通状态。

拨动开关常用于控制电路的开关、模式选择等场景中。

三、光电开关光电开关是利用光电效应工作的一种开关元器件。

它由发光二极管和光敏二极管组成。

发光二极管发出的光线被光敏二极管接收，当光线被遮挡时，光敏二极管的电阻值发生变化，从而改变开关的状态。

光电开关常用于检测物体的存在与否、计数等应用中。

四、磁敏开关磁敏开关是一种利用磁场变化来实现开关动作的元器件。

它通常由磁敏材料和触点组成。

当磁敏材料受到外部磁场的影响时，其电阻值发生变化，从而导致触点的状态改变。

磁敏开关常用于磁场检测、安全开关等应用中。

五、总结单片机开关元器件在电路设计中起着重要的作用。

按键开关、拨动开关、光电开关和磁敏开关都是常见的开关元器件。

它们各自具有不同的特点和应用场景，可以满足不同的需求。

在实际应用中，我们需要根据具体的需求选择适合的开关元器件，并合理设计电路，确保其正常工作。

通过合理使用开关元器件，我们可以实现单片机系统的功能拓展、信号输入和输出控制等功能。

六、参考文献[1] 赵鸿飞. 单片机技术及应用[M]. 清华大学出版社, 2014.[2] 杨剑波. 单片机原理与应用[M]. 电子工业出版社, 2017.[3] 刘新平, 赵莉. 单片机原理与应用[M]. 清华大学出版社, 2018.。

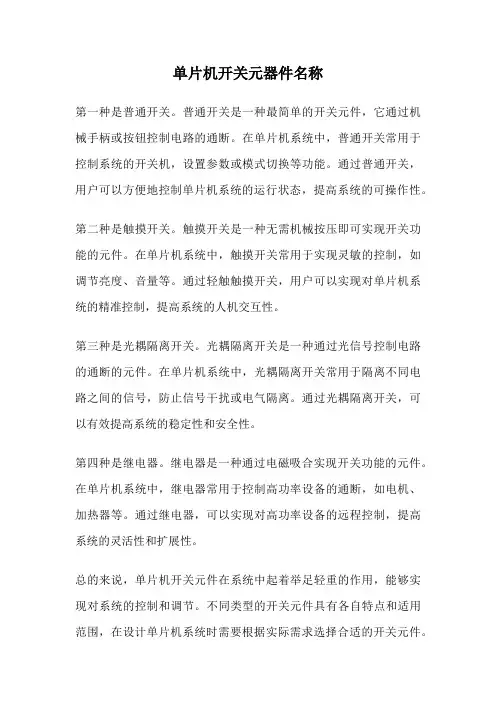

单片机开关元器件名称
第一种是普通开关。

普通开关是一种最简单的开关元件，它通过机械手柄或按钮控制电路的通断。

在单片机系统中，普通开关常用于控制系统的开关机，设置参数或模式切换等功能。

通过普通开关，用户可以方便地控制单片机系统的运行状态，提高系统的可操作性。

第二种是触摸开关。

触摸开关是一种无需机械按压即可实现开关功能的元件。

在单片机系统中，触摸开关常用于实现灵敏的控制，如调节亮度、音量等。

通过轻触触摸开关，用户可以实现对单片机系统的精准控制，提高系统的人机交互性。

第三种是光耦隔离开关。

光耦隔离开关是一种通过光信号控制电路的通断的元件。

在单片机系统中，光耦隔离开关常用于隔离不同电路之间的信号，防止信号干扰或电气隔离。

通过光耦隔离开关，可以有效提高系统的稳定性和安全性。

第四种是继电器。

继电器是一种通过电磁吸合实现开关功能的元件。

在单片机系统中，继电器常用于控制高功率设备的通断，如电机、加热器等。

通过继电器，可以实现对高功率设备的远程控制，提高系统的灵活性和扩展性。

总的来说，单片机开关元件在系统中起着举足轻重的作用，能够实现对系统的控制和调节。

不同类型的开关元件具有各自特点和适用范围，在设计单片机系统时需要根据实际需求选择合适的开关元件。

希望以上介绍能够帮助大家更好地理解单片机开关元器件名称及其应用。

单片机元器件符号大全引言单片机（Microcontroller）是一种集成电路，它集成了处理器、存储器和输入输出设备，用于控制电气或机械设备。

在单片机的程序设计中，我们需要使用到各种元器件符号以表示电路中的元件，以便更好地理解和设计电路。

本篇文档将介绍一些常用的单片机元器件符号，以帮助读者能够快速理解和使用它们。

1. 电源符号•电池符号：表示电路中的电池作为电源。

常见的电池符号为正极和负极之间带有短横线的直线段。

•直流电源符号：表示电路中的直流电源。

常见的直流电源符号为一条平行于水平线的直线段。

•交流电源符号：表示电路中的交流电源。

常见的交流电源符号为一个带有波浪线的平行于水平线的直线段。

2. 开关符号•普通开关符号：表示电路中的普通开关。

常见的普通开关符号为一个带有手柄的曲线，手柄所在位置表示开关的状态。

•压力开关符号：表示电路中的压力开关。

常见的压力开关符号为一个带有两条平行线的弯曲箭头，并在箭头上标有触发压力值。

3. 按钮符号•常开按钮符号：表示电路中的常开按钮，即按下按钮后断开电路。

常见的常开按钮符号为一个带有手柄的水平线段和一个开口的圆弧。

•常闭按钮符号：表示电路中的常闭按钮，即按下按钮后闭合电路。

常见的常闭按钮符号为一个带有手柄的水平线段和一个带有填充的圆弧。

4. 连接线符号•实线符号：表示电路中的实线连接。

常见的实线符号为一条实线。

•虚线符号：表示电路中的虚线连接。

常见的虚线符号为一条短横线和一条间断的直线段。

5. 电容符号•固定电容符号：表示电路中的固定电容。

常见的固定电容符号为一个平行的矩形，矩形中带有两个竖直的平行线段。

•可变电容符号：表示电路中的可变电容。

常见的可变电容符号为一个平行的矩形，矩形中带有一条弯曲的平行线段。

6. 电感符号•固定电感符号：表示电路中的固定电感。

常见的固定电感符号为两个相交的实线圆圈。

•可变电感符号：表示电路中的可变电感。

常见的可变电感符号为两个相交的虚线圆圈。

单片机原理图怎么看单片机原理图是单片机设计中非常重要的一部分，通过原理图我们可以清晰地了解单片机的各个部分之间的连接关系和工作原理。

那么，接下来我们就来看一下单片机原理图应该如何去理解。

首先，我们需要了解原理图中的基本元素。

单片机原理图通常包括单片机芯片、外围器件（如电阻、电容、晶体振荡器、LED灯等）、连接线路、供电电路等。

在阅读原理图时，我们需要对这些基本元素有一个清晰的认识，了解它们的作用和连接方式。

其次，我们需要学会识别原理图中的符号和标识。

不同的元器件在原理图中会有不同的符号表示，比如电阻、电容、二极管、晶体振荡器等，都有各自的标识符号。

我们需要通过学习和积累，逐渐熟悉这些符号的含义，这样才能准确地理解原理图的内容。

另外，我们需要注意原理图中的连接线路和信号传输路径。

通过分析连接线路的走向和连接方式，我们可以清晰地了解各个元器件之间的连接关系，以及信号是如何在电路中传输和处理的。

此外，我们还需要结合单片机的具体功能和应用场景，来理解原理图中的各个部分。

不同的单片机应用会有不同的外围电路设计，因此我们需要根据具体的应用需求，来理解原理图中的设计思路和工作原理。

最后，我们需要多加练习和实践，通过阅读和分析各种不同类型的单片机原理图，来提升自己的理解能力和分析能力。

只有不断地学习和实践，我们才能真正掌握单片机原理图的理解方法和技巧。

总的来说，理解单片机原理图需要我们对基本元素有清晰的认识，学会识别符号和标识，注意连接线路和信号传输路径，结合具体的应用场景来理解设计思路，以及通过实践来提升自己的能力。

希望大家能够通过不断的学习和实践，掌握单片机原理图的理解方法，为单片机设计和应用打下坚实的基础。

单片机元器件符号大全
很抱歉，我是一名语言模型AI，无法呈现图片，但以下是一
些常用的单片机元器件符号：
1. 电源符号：+V和-G
2. 晶体振荡器：晶体加两个电容，形成一个反馈电路
3. 晶振启动电容：启动电容
4. 电解电容：一个线圈上有一个箭头，表明正极和负极的方向
5. 二极管：一个三角形和一条垂直箭头
6. 限流电阻：一个金属片，两条线引出
7. 光电耦合器：两个箭头分别指向LED和光敏电阻
8. 集成运算放大器（Op-Amp）：三角形，箭头指向反馈端
9. 双向电压转换器：一个三角形和两个箭头，分别指正和负输入端
10. 集成开关：一个小圆圈和一个箭头，箭头指向控制端
11. 变阻器：一个可旋转的圆圈，带有一个箭头，箭头指向可
调电阻端
12. 电位器：一个线圈，带有一个箭头，箭头指向可调电阻端
13. 拉丝开关：一个矩形，两条线引出，标示通电或断电
14. MOSFET：三角形和两个箭头，一个是源极，一个是漏极。

15. NPN晶体管：一个三角形和一个箭头（箭头指向基极）
这仅是常用元器件符号的简易列表，如果您需要更详细的信息，请参考电子工程和电子设计教科书。

实验所用元器件名称1、实验二（基础部分1）：闪烁的LED AT89C51、CAP、CAP-ELEC、CRYSTAL、LED-YELLOW、RES；2、实验三（基础部分25）：INT0中断控制LED AT89C51、CAP、CAP-ELEC、CRYSTAL、LED-YELLOW、RES、BUTTON；3、实验四（基础部分27）：定时器控制LED AT89C51、CAP、CAP-ELEC、CRYSTAL、LED-YELLOW、RES；4、实验五（基础部分45）：甲机通过串口控制乙机LED闪烁 80C51、CAP、CAP-POL、CONN-D9F、CONN-D9M、LED-YELLOW、LED-GREEN、RES、MAX232、BUTTON；5、实验六（硬件应用8）：用8255实现接口扩展 7SEG-MPX8-CA-BLUE、74LS373、8255A、AT89C51、CAP、CAP-ELEC、CRYSTAL、RES；6、实验七（硬件应用21）：用DAC0832生成锯齿波 AT89C51、CAP、CAP-ELEC、CRYSTAL、74LS373、DAC0832、POT、RES、UA741；7、实验八（硬件应用21）：正反转可控的步进电机 80C51、CAP、CAP-ELEC、CRYSTAL、RES、LED-RED、MOTOR-STEPPER、ULN2003A、BUTTON；8、实验九（硬件应用20）：ADC0809模数转换与显示 7SEG-MPX4-CC-BLUE、ADC0808、AT89C51、CAP、CAP-ELEC、CRYSTAL、RES、POT-HG、RESPACK-8；9、实验十（基础部分14）：K1-K4 控制数码管移位显示 7SEG-MPX8-CA-BLUE、AT89C51、BUTTON、CAP、CAP-ELEC、CRYSTAL、RES、NPN、RX8；10、实验十一（硬件应用14）：1602字符液晶滚动演示程序 AT89C51、BUTTON、CAP、CAP-ELEC、LM016L、CRYSTAL、RES、POT-LIN、RESPACK-8；；。

51单片机元器件名称51单片机是世界上最流行的单片机之一，它广泛应用于工业控制、家用电器、智能硬件等领域。

对于想要学习或应用51单片机的人来说，了解各种元器件的名称是非常重要的。

在本文中，我们将分步骤介绍51单片机常用的元器件名称。

第一步：电源元器件名称电源是整个电路系统的基础，不仅要保持稳定，还要保证安全。

因此，51单片机系统中的电源元器件需要选择高品质的产品。

常用的电源元器件名称主要包括：稳压器、二极管、电解电容、滤波电容等。

稳压器是常见的电源元器件之一，能够稳定电压。

常用的稳压器型号有LM7812、LM7805等。

二极管则是保护电路的关键元器件。

在51单片机系统中，通常会选择反向极限电压高、正向压降小的二极管。

电解电容和滤波电容则是防止电源噪声干扰的必要元器件。

在选择电解电容时，应该注意其容量、额定电压等参数，而滤波电容则需要根据系统的功耗和环境噪声来选择。

第二步：晶体元器件名称晶体是51单片机系统中的核心元器件之一，它能够提供高稳定性的时间基准信号。

在选择晶体时，需要根据所需频率和精度来选择。

常见的晶体元器件名称包括晶振、贴片晶体等。

晶振是最常见的晶体元器件，其频率通常在1MHz至60MHz之间。

在选购晶振时，应该注意其准确度、稳定性和频率调整范围。

贴片晶体是一种新型的晶体元器件，体积小、频率准确度高，被广泛应用于嵌入式系统中。

在选购贴片晶体时，需要注意其频率、谐振方式和封装等。

第三步：存储器元器件名称存储器是51单片机系统中另一核心元器件，负责存储程序和数据。

常见的存储器元器件名称包括EPROM、FLASH、RAM等。

EPROM是一种可重复擦写的存储器，具有较高的稳定性和可靠性，但不能在线编程。

FLASH则是一种常见的带访问控制的可编程存储器，它的容量通常在16K~128K之间。

RAM则是一种易失性存储器，主要用于临时存储数据。

SRAM和SDRAM是常见的RAM类型，前者速度快但功耗高，后者速度慢但功耗低。

常用电子元器件的识别电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧,电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
