园林制图与识图试题第五节 剖面与断面投影
- 格式:doc
- 大小:51.00 KB
- 文档页数:5
园林绿化工程基础知识出题2第五章园林制图基础知识一、单选题1.图纸幅面,是指图纸的尺寸大小,按照制图标准统一规定,基本幅面有( B )种幅面代号。
A 、1 B、 5 C、 3 D、42、图纸的标题应置于图纸( D )A、左上角B、左下角C、右上角D、右下角3、工程图中的汉字应采用的字体是( D )A、碑体B、黑体C、宋体D、长仿宋体4、按制图标准规定,除标高及总平面图用m作单位外,其余均以mm为单位,标高及总平面图的单位(m)需在图上注明;凡不注写单位的均为( C )。
A、mB、cmC、mmD、km5、在平面设计图上,一般应用指北针标出( C )方向。
A、正东B、正南C、正北D、正西6、使用空间物体在投影面上产生投影的方法,称投影法。
按照投影中心距投影面的远近,可将投影分为( B )。
A、一种B、两种C、三种D、四种7、根据投射线与投影面垂直与否,平行投影又分为( B )A、三种B、二种C、一种D、四种8、经大量实践证实,多数情况下用在( C )互相垂直的投影面上的投影,就能比较充分地表示出这个空间物体的形状。
A、两个B、一个C、三个D、四个9、点的正投影是( A )A、点B、线C、面D、园10、已知一点的三面投影,就可以量出该点的( C )坐标。
A、一个B、二个C、三个D、四个11、一般位置平面的投影特性为:三面投影次表现为类似性,且投影的面积较空间平面图形的( A )。
A、面积小B、面积大C、面积相等D、面积一般12、根据基本体的投影特点,可将其分为( A )类型。
A、两种B、三种C、一种D、四种13、任何基本体都有( C )方面的尺寸,标注时,必须将这三个方向的尺寸标注齐全。
A、一个B、二个C、三个D、四个14、多面投影图是工程上常用的图样,但是这种图缺乏立体感,因此工程上还采用轴测投影图作为( D )。
A、施工图样B、草图图样C、方案图样D、辅助图样15、平行于坐标轴的直线,其轴测图应( C )于相应的轴。

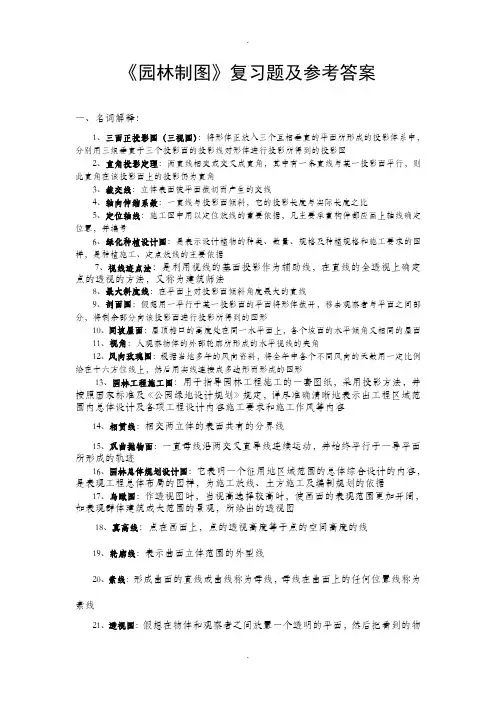

《园林制图》复习题及参考答案一、名词解释:1、三面正投影图(三视图):将形体正放入三个互相垂直的平面所形成的投影体系中,分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理:两直线相交或交叉成直角,其中有一条直线与某一投影面平行,则此直角在该投影面上的投影仍为直角3、截交线:立体表面被平面截切而产生的交线4、轴向伸缩系数:一直线与投影面倾斜,它的投影长度与实际长度之比5、定位轴线:施工图中用以定位放线的重要依据,凡主要承重构件都应画上轴线确定位置,并编号6、绿化种植设计图:是表示设计植物的种类、数量、规格及种植规格和施工要求的图样,是种植施工、定点放线的主要依据7、视线迹点法:是利用视线的基面投影作为辅助线,在直线的全透视上确定点的透视的方法,又称为建筑师法8、最大斜度线:在平面上对投影面倾斜角度最大的直线9、剖面图:假想用一平行于某一投影面的平面将形体截开,移去观察者与平面之间部分,将剩余部分向该投影面进行投影所得到的图形10、同坡屋面:屋顶檐口的高度处在同一水平面上,各个坡面的水平倾角又相同的屋面11、视角:人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图:根据当地多年的风向资料,将全年中各个不同风向的天数用一定比例绘在十六方位线上,然后用实线连接成多边形而形成的图形13、园林工程施工图:用于指导园林工程施工的一套图纸,采用投影方法,并按照国家标准及《公园绿地设计规划》规定,详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线:相交两立体的表面共有的分界线15、双曲抛物面:一直母线沿两交叉直导线连续运动,并始终平行于一导平面所形成的轨迹16、园林总体规划设计图:它表明一个征用地区域范围的总体综合设计的内容,是表现工程总体布局的图样,为施工放线、土方施工及编制规划的依据17、鸟瞰图:作透视图时,当视高选择较高时,使画面的表现范围更加开阔,如表现群体建筑或大范围的景观,所绘出的透视图18、真高线:点在画面上,点的透视高度等于点的空间高度的线19、轮廓线:表示曲面立体范围的外型线20、素线:形成曲面的直线或曲线称为母线,母线在曲面上的任何位置线称为素线21、透视图:假想在物体和观察者之间放置一个透明的平面,然后把看到的物体的轮廓描绘在该平面上,这样就得到了空间物体的一平面图像,该图像称为透视图22、量点法:作透视图时,在视平线上以原有的灭点为基准,直接量取sf=FF1而求得的辅助线灭点即为量点,利用量点作透视图的方法23、轴测投影图:是应用平行投影原理,用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法:对于一些不具有特殊位置的几何元素,需要通过作辅助投影面,使其对于新的投影体系具有特殊位置关系,便于解题的方法。

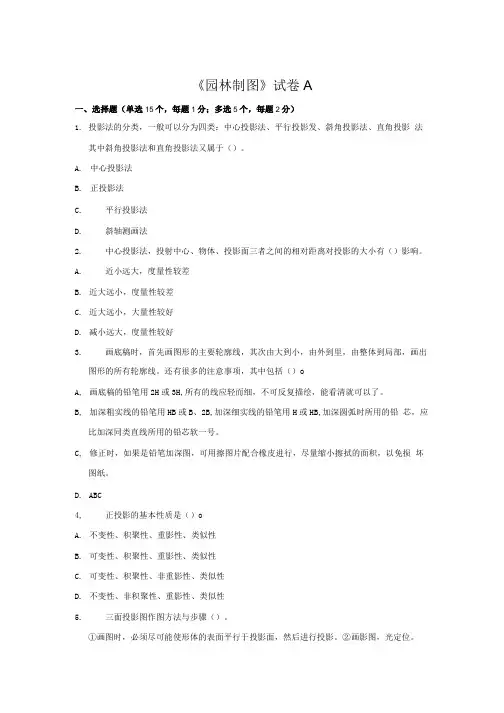

《园林制图》试卷A一、选择题(单选15个,每题1分;多选5个,每题2分)1.投影法的分类,一般可以分为四类:中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于()。
A.中心投影法B.正投影法C.平行投影法D.斜轴测画法2.中心投影法,投射中心、物体、投影面三者之间的相对距离对投影的大小有()影响。
A.近小远大,度量性较差B.近大远小,度量性较差C.近大远小,大量性较好D.减小远大,度量性较好3.画底稿时,首先画图形的主要轮廓线,其次由大到小,由外到里,由整体到局部,画出图形的所有轮廓线。
还有很多的注意事项,其中包括()oA,画底稿的铅笔用2H或3H,所有的线应轻而细,不可反复描绘,能看清就可以了。
B,加深粗实线的铅笔用HB或B、2B,加深细实线的铅笔用H或HB,加深圆弧时所用的铅芯,应比加深同类直线所用的铅芯软一号。
C,修正时,如果是铅笔加深图,可用擦图片配合橡皮进行,尽量缩小擦拭的面积,以免损坏图纸。
D.ABC4,正投影的基本性质是()oA.不变性、积聚性、重影性、类似性B.可变性、积聚性、重影性、类似性C.可变性、积聚性、非重影性、类似性D.不变性、非积聚性、重影性、类似性5.三面投影图作图方法与步骤()。
①画图时,必须尽可能使形体的表面平行于投影面,然后进行投影。
②画影图,光定位。
③根据投影关系作图。
A.①③②B.①②③C.③②①D.②①③6.下列说法正确的是()。
A,若一个平面内的相交二直线与另一个平面内的相交二直线对应平行,则此两平面平行。
这是两平面平行的作图依据。
B.两面平行的作图问题有:判别两己知平面是否相互平行;过一点作一平面与已知平面平行;已知两平面平行,完成其中一平面的投影。
C,若相交两直线对应平行于属于另一平面的相交两直线,则此两平面平行D.BC7.一套施工图,一般分为建施、结施、()。
A.图纸目录B.设计总说明C.设备施工图D.简单图纸8.下列建筑物中,属于民用建筑的是()。

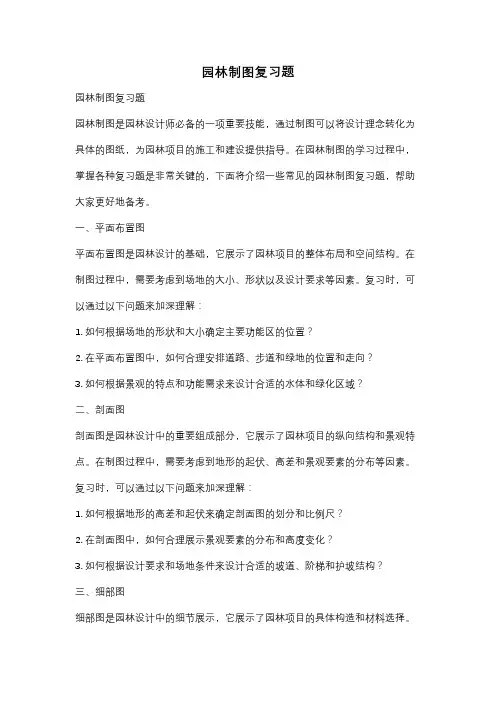

园林制图复习题园林制图复习题园林制图是园林设计师必备的一项重要技能,通过制图可以将设计理念转化为具体的图纸,为园林项目的施工和建设提供指导。
在园林制图的学习过程中,掌握各种复习题是非常关键的,下面将介绍一些常见的园林制图复习题,帮助大家更好地备考。
一、平面布置图平面布置图是园林设计的基础,它展示了园林项目的整体布局和空间结构。
在制图过程中,需要考虑到场地的大小、形状以及设计要求等因素。
复习时,可以通过以下问题来加深理解:1. 如何根据场地的形状和大小确定主要功能区的位置?2. 在平面布置图中,如何合理安排道路、步道和绿地的位置和走向?3. 如何根据景观的特点和功能需求来设计合适的水体和绿化区域?二、剖面图剖面图是园林设计中的重要组成部分,它展示了园林项目的纵向结构和景观特点。
在制图过程中,需要考虑到地形的起伏、高差和景观要素的分布等因素。
复习时,可以通过以下问题来加深理解:1. 如何根据地形的高差和起伏来确定剖面图的划分和比例尺?2. 在剖面图中,如何合理展示景观要素的分布和高度变化?3. 如何根据设计要求和场地条件来设计合适的坡道、阶梯和护坡结构?三、细部图细部图是园林设计中的细节展示,它展示了园林项目的具体构造和材料选择。
在制图过程中,需要考虑到材料的性质、施工工艺和细节处理等因素。
复习时,可以通过以下问题来加深理解:1. 如何根据设计要求和功能需求来选择合适的材料和构造方式?2. 在细部图中,如何合理展示材料的纹理、色彩和尺寸等特点?3. 如何根据施工工艺和细节要求来设计合适的连接和固定结构?四、设备图设备图是园林设计中的重要组成部分,它展示了园林项目的设备设施和功能布置。
在制图过程中,需要考虑到设备的类型、尺寸和布置等因素。
复习时,可以通过以下问题来加深理解:1. 如何根据园林项目的功能需求来选择合适的设备和设施?2. 在设备图中,如何合理安排设备的位置和布置,以便满足使用要求?3. 如何根据设备的尺寸和功能要求来设计合适的基础和支撑结构?通过对园林制图的复习题的学习,可以帮助园林设计师更好地掌握制图技巧和方法,提高设计水平和实践能力。

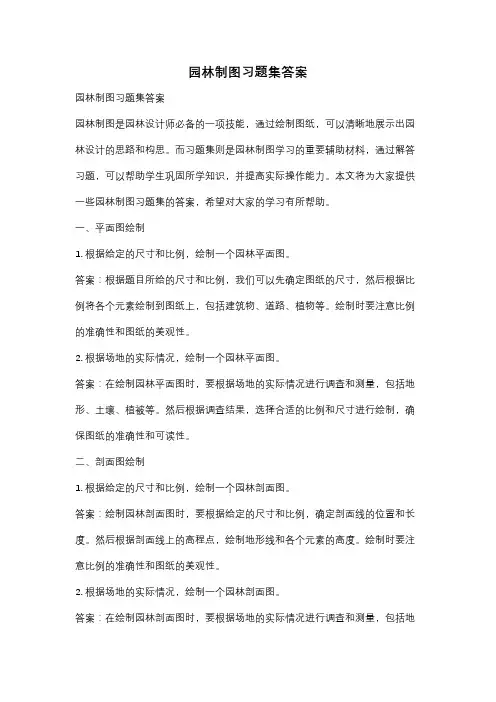

园林制图习题集答案园林制图习题集答案园林制图是园林设计师必备的一项技能,通过绘制图纸,可以清晰地展示出园林设计的思路和构思。
而习题集则是园林制图学习的重要辅助材料,通过解答习题,可以帮助学生巩固所学知识,并提高实际操作能力。
本文将为大家提供一些园林制图习题集的答案,希望对大家的学习有所帮助。
一、平面图绘制1. 根据给定的尺寸和比例,绘制一个园林平面图。
答案:根据题目所给的尺寸和比例,我们可以先确定图纸的尺寸,然后根据比例将各个元素绘制到图纸上,包括建筑物、道路、植物等。
绘制时要注意比例的准确性和图纸的美观性。
2. 根据场地的实际情况,绘制一个园林平面图。
答案:在绘制园林平面图时,要根据场地的实际情况进行调查和测量,包括地形、土壤、植被等。
然后根据调查结果,选择合适的比例和尺寸进行绘制,确保图纸的准确性和可读性。
二、剖面图绘制1. 根据给定的尺寸和比例,绘制一个园林剖面图。
答案:绘制园林剖面图时,要根据给定的尺寸和比例,确定剖面线的位置和长度。
然后根据剖面线上的高程点,绘制地形线和各个元素的高度。
绘制时要注意比例的准确性和图纸的美观性。
2. 根据场地的实际情况,绘制一个园林剖面图。
答案:在绘制园林剖面图时,要根据场地的实际情况进行调查和测量,包括地形、土壤、植被等。
然后根据调查结果,选择合适的比例和尺寸进行绘制,确保图纸的准确性和可读性。
三、效果图绘制1. 根据给定的场景和要求,绘制一个园林效果图。
答案:绘制园林效果图时,要根据给定的场景和要求,选择合适的视角和表现手法。
可以使用手绘或计算机绘图软件进行绘制,表现出园林设计的整体效果和氛围。
2. 根据场地的实际情况,绘制一个园林效果图。
答案:在绘制园林效果图时,要根据场地的实际情况进行调查和测量,包括地形、土壤、植被等。
然后根据调查结果,选择合适的视角和表现手法进行绘制,确保效果图的真实性和可读性。
综上所述,园林制图是园林设计师必备的一项技能,通过绘制平面图、剖面图和效果图,可以清晰地展示出园林设计的思路和构思。
绪论什么是园林:在一定的地域运用工程技术和艺术手段,通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域,就称为园林。
什么是园林制图:园林制图是介绍园林图怎样绘制和识读规律的一门课程。
学习园林制图的目的:学习园林制图,就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定,掌握园林工程图的内容,具有识读和绘制园林工程图的能力。
第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。
A0〜A3图纸有横式和立式两种幅面形式;A4 图纸常用立式幅面形式。
2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型:实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求:书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。
2、字体种类:长仿宋字、黑体字3、汉字的规格。
汉字的规格指汉字的大小,即字高。
如5号字,表示的是字高为5mm的字;常用的字号有3.5、5、7、10、14、20。
四、比例比例的注写平面图7;7。
0 (6)...--------- 1:20五、尺寸标注1、线段的尺寸标注:包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影?什么是投影法?投影是根据产生影子的这种自然现象,对其加以抽象,假设物体是透明的,光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上,这些点和棱线的影子所构成的图形就称为投影。
这种获得投影的方法称为投影法。
二、在工程图纸中,所有的图样都是根据一定的投影法绘制的,(投影的原理)是绘制各种工程图纸的基础。
三、投影的分类根据投影线是否平行,投影分为两类:1、中心投影…绘制透视图2、平行投影(1)斜投影-斜轴测图(2)正投影-三面正投影、正轴测图四、正投影的基本规律实形性、积聚性、相仿性、从属性、定比性五、三面正投影图的形成三个投影面的名称及字母标注是什么?三个相互垂直的投影面:水平投影面(H)、正立投影面(V)、侧立投影面(W)六、三面正投影图的分析a—华,,¥歹二寺天系——水平投影与正面投影等长且要对正,即“长对正”;正面投影与侧面投影等高且要平齐,即“高平齐”;水平投影与侧面投影等宽,即“宽相等”。
《园林制图》复习题及参考答案一、名词解释:1、三面正投影图(三视图):将形体正放入三个互相垂直的平面所形成的投影体系中,分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理:两直线相交或交叉成直角,其中有一条直线与某一投影面平行,则此直角在该投影面上的投影仍为直角3、截交线:立体表面被平面截切而产生的交线4、轴向伸缩系数:一直线与投影面倾斜,它的投影长度与实际长度之比5、定位轴线:施工图中用以定位放线的重要依据,凡主要承重构件都应画上轴线确定位置,并编号6、绿化种植设计图:是表示设计植物的种类、数量、规格及种植规格和施工要求的图样,是种植施工、定点放线的主要依据7、视线迹点法:是利用视线的基面投影作为辅助线,在直线的全透视上确定点的透视的方法,又称为建筑师法8、最大斜度线:在平面上对投影面倾斜角度最大的直线9、剖面图:假想用一平行于某一投影面的平面将形体截开,移去观察者与平面之间部分,将剩余部分向该投影面进行投影所得到的图形10、同坡屋面:屋顶檐口的高度处在同一水平面上,各个坡面的水平倾角又相同的屋面11、视角:人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图:根据当地多年的风向资料,将全年中各个不同风向的天数用一定比例绘在十六方位线上,然后用实线连接成多边形而形成的图形13、园林工程施工图:用于指导园林工程施工的一套图纸,采用投影方法,并按照国家标准及《公园绿地设计规划》规定,详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线:相交两立体的表面共有的分界线15、双曲抛物面:一直母线沿两交叉直导线连续运动,并始终平行于一导平面所形成的轨迹16、园林总体规划设计图:它表明一个征用地区域范围的总体综合设计的内容,是表现工程总体布局的图样,为施工放线、土方施工及编制规划的依据17、鸟瞰图:作透视图时,当视高选择较高时,使画面的表现范围更加开阔,如表现群体建筑或大范围的景观,所绘出的透视图18、真高线:点在画面上,点的透视高度等于点的空间高度的线19、轮廓线:表示曲面立体范围的外型线20、素线:形成曲面的直线或曲线称为母线,母线在曲面上的任何位置线称为素线21、透视图:假想在物体和观察者之间放置一个透明的平面,然后把看到的物体的轮廓描绘在该平面上,这样就得到了空间物体的一平面图像,该图像称为透视图22、量点法:作透视图时,在视平线上以原有的灭点为基准,直接量取sf=FF1而求得的辅助线灭点即为量点,利用量点作透视图的方法23、轴测投影图:是应用平行投影原理,用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法:对于一些不具有特殊位置的几何元素,需要通过作辅助投影面,使其对于新的投影体系具有特殊位置关系,便于解题的方法。

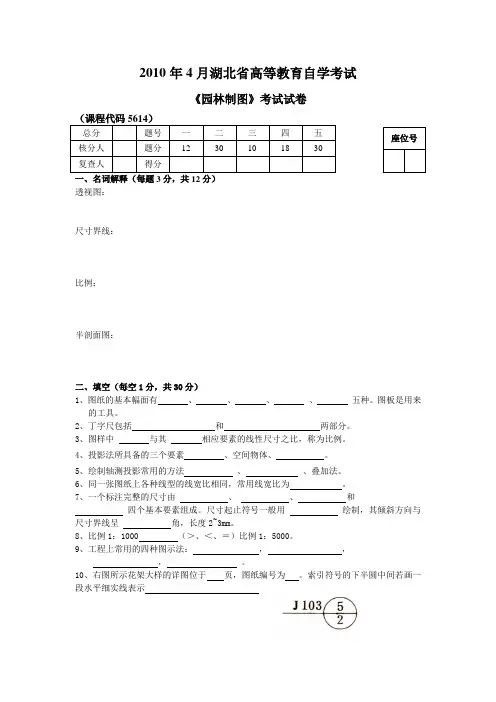

2010年4月湖北省高等教育自学考试《园林制图》考试试卷一、名词解释(每题3分,共12分) 透视图:尺寸界线:比例:半剖面图:二、填空(每空1分,共30分)1、图纸的基本幅面有 、 、 、 、五种。
图板是用来的工具。
2、丁字尺包括 和 两部分。
3、图样中 与其 相应要素的线性尺寸之比,称为比例。
4、投影法所具备的三个要素 、空间物体、 。
5、绘制轴测投影常用的方法 、 、叠加法。
6、同一张图纸上各种线型的线宽比相同,常用线宽比为 。
7、一个标注完整的尺寸由 、 、 和四个基本要素组成。
尺寸起止符号一般用 绘制,其倾斜方向与尺寸界线呈 角,长度2~3mm 。
8、比例1:1000 (>、<、=)比例1:5000。
9、工程上常用的四种图示法: , ,, 。
10、右图所示花架大样的详图位于 页,图纸编号为 。
索引符号的下半圆中间若画一段水平细实线表示11、同一等高线上的各点标高,每一条等高线总是的。
三、选择题(10分)1.已知点A(0,10,25)和点B(0,15,25),关于点A和点B的相对位置,哪一种判断是正确的?()A、点A在点B前面B、点B在点A上方,且重影于V面上C、点A在点B前方,且重影在OZ轴上D、点B在点A前面2.正垂面的W投影()。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3.关于画图的先后顺序,下面的描述不正确的是()。
A、先画底稿后描深,画底稿时不分粗细,一律铅轻画B、画底稿时应先画出图框和标题栏,然后在有效空间内布置图面画图形C、画图形时应先画基准线D、先用粗实线画出图框,再画其他内容4.水平面与侧垂面相交,其交线是()。
A、侧垂线B、水平线C、一般线D、正平线5.若采用1:5的比例绘制一个直径为40的圆,其绘图直径为()。
A、Ф8B、Ф10C、Ф160D、Ф200四、绘制下例平面图例和立面图例(共18分,每题6分,其中平面图例和立面图例各3分)1、常绿针叶乔木2、竹丛3、太湖石五、绘图题(每题10分,共30分)1、作出1-1,2-2断面2、用视线法作建筑形体的一点透视。
园林工程制图考试題选择题(20小题)1、 图样及说明中的汉字宜采用()字体A. 楷体B. 宋体C. 仿宋D. 长仿宋体2、 图样上的尺寸包括()A. 尺寸界线、尺寸线、尺寸起止符号和尺寸数字B. 尺寸标注、尺寸号、尺寸数和尺寸横线C. 尺寸符号、尺寸图线、尺寸界线和尺寸数D. 尺寸起止符号、尺寸界线、尺寸线和尺寸数3、 标注球的半径和直径尺寸时,应分别在尺寸数字前加注符号()A.S 和 RB.SR 和 SC.S 和©D.SR 和 S ©4、 椭圆的画法有两种,分别是()A.长轴和短轴法B. 四心圆法和短轴法C.同心圆法和四心圆法D.同心法和四心圆法5、 产生投影必须具备的三个条件()A.射线、影面和物体B. 射线、投影面和物体C.投射线、投影面和物体D.射线、影面和空间几何形体6下面哪种是混凝土的图例()7、 剖切符号的编号宜采用阿拉伯数字,按()顺序连续编排A.从左到右,从下到上B. 从左到右,从上到下C.从右到左,从下到上D. 从右到左,从上到下8、 在半剖面图中应画出()A.对称线B.平行线C.中心线D. 对称符号9、 在正等轴测图中,理论上轴间角为(),轴向伸缩系数为()A.60 °,1B.90 °,0,。
67C.120 °,0.82D.120 °,110、 标高投影是一种标注高度数值的单面正投影, 标高的单位为(),在图中() 注明A.厘米,必须B.分米,需要C.米,要D. 米,不需C. D.11、直线的坡度是指直线上任意两点间高差与其水平距离之比,坡度与平距的关系是()17、下面图例中表示缀花草皮的是()20、风玫瑰图是表示该地区风向情况的示意图,分为()个方向;方位线用() 线表示A.16,;细实线B.8 ;粗实线C.8 ;细虚线D.18;粗虚线二、填空题(共10空)1、投影法一般分为中心投影法和平行投影法。
A.平行B. 倒数C. 12、坡度比例尺用()表示A.平行的实线B.C.平行一粗一细的双实线D. 13、 透视图的优点()A.绘制复杂,视觉好B.C.实际景物感觉不强D. 14、 直线透视的作图方法()A.视线法、建筑师法B.C.建筑师法、量点法D. 15、 鸟瞰图的画法()A. —点透视网格法和两点透视网格法 C.透视法和视线法 D. 16、 树木的立面表现的两种类型()A.轮廓型、枝叶型B.C.带装饰性的图案型、写实型D. 交叉 D. 相等平行虚的双线平行一粗一细的实线反映实际尺寸立体感强,形象生动逼真视线法、量点法和距点法视线法,量点法和一点透视网格法 B.网格法和透视法 距点法和网格法 写实型、分枝型 质感型、枝叶型A.18、 园林建筑设计的步骤包括()A.设计、技术和施工B.C.方案设计、技术设计和施工设计 19、 标高符号用()图形来表示A.三角形B.倒三角形C. 方案、设计和技术D.初步设计、环境设计和施工等腰直角三角形 D.直角三角形2. 尺寸标注由尺寸线、尺寸界线、起止符号、尺寸数字。
《园林制图》复习题及参考答案一、名词解释:1、三面正投影图(三视图):将形体正放入三个互相垂直的平面所形成的投影体系中,分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理:两直线相交或交叉成直角,其中有一条直线与某一投影面平行,则此直角在该投影面上的投影仍为直角3、截交线:立体表面被平面截切而产生的交线4、轴向伸缩系数:一直线与投影面倾斜,它的投影长度与实际长度之比5、定位轴线:施工图中用以定位放线的重要依据,凡主要承重构件都应画上轴线确定位置,并编号6、绿化种植设计图:是表示设计植物的种类、数量、规格及种植规格和施工要求的图样,是种植施工、定点放线的主要依据7、视线迹点法:是利用视线的基面投影作为辅助线,在直线的全透视上确定点的透视的方法,又称为建筑师法8、最大斜度线:在平面上对投影面倾斜角度最大的直线9、剖面图:假想用一平行于某一投影面的平面将形体截开,移去观察者与平面之间部分,将剩余部分向该投影面进行投影所得到的图形10、同坡屋面:屋顶檐口的高度处在同一水平面上,各个坡面的水平倾角又相同的屋面11、视角:人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图:根据当地多年的风向资料,将全年中各个不同风向的天数用一定比例绘在十六方位线上,然后用实线连接成多边形而形成的图形13、园林工程施工图:用于指导园林工程施工的一套图纸,采用投影方法,并按照国家标准及《公园绿地设计规划》规定,详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线:相交两立体的表面共有的分界线15、双曲抛物面:一直母线沿两交叉直导线连续运动,并始终平行于一导平面所形成的轨迹16、园林总体规划设计图:它表明一个征用地区域范围的总体综合设计的内容,是表现工程总体布局的图样,为施工放线、土方施工及编制规划的依据17、鸟瞰图:作透视图时,当视高选择较高时,使画面的表现范围更加开阔,如表现群体建筑或大范围的景观,所绘出的透视图18、真高线:点在画面上,点的透视高度等于点的空间高度的线19、轮廓线:表示曲面立体范围的外型线20、素线:形成曲面的直线或曲线称为母线,母线在曲面上的任何位置线称为素线21、透视图:假想在物体和观察者之间放置一个透明的平面,然后把看到的物体的轮廓描绘在该平面上,这样就得到了空间物体的一平面图像,该图像称为透视图22、量点法:作透视图时,在视平线上以原有的灭点为基准,直接量取sf=FF1而求得的辅助线灭点即为量点,利用量点作透视图的方法23、轴测投影图:是应用平行投影原理,用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法:对于一些不具有特殊位置的几何元素,需要通过作辅助投影面,使其对于新的投影体系具有特殊位置关系,便于解题的方法。

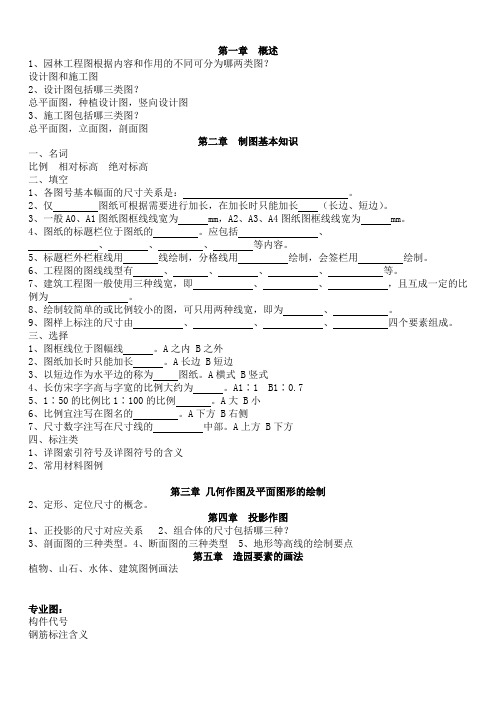

第一章概述1、园林工程图根据内容和作用的不同可分为哪两类图?设计图和施工图2、设计图包括哪三类图?总平面图,种植设计图,竖向设计图3、施工图包括哪三类图?总平面图,立面图,剖面图第二章制图基本知识一、名词比例相对标高绝对标高二、填空1、各图号基本幅面的尺寸关系是:。
2、仅图纸可根据需要进行加长,在加长时只能加长(长边、短边)。
3、一般A0、A1图纸图框线线宽为 mm,A2、A3、A4图纸图框线线宽为 mm。
4、图纸的标题栏位于图纸的。
应包括、、、、等内容。
5、标题栏外栏框线用线绘制,分格线用绘制,会签栏用绘制。
6、工程图的图线线型有、、、、等。
7、建筑工程图一般使用三种线宽,即、、,且互成一定的比例为。
8、绘制较简单的或比例较小的图,可只用两种线宽,即为、。
9、图样上标注的尺寸由、、、四个要素组成。
三、选择1、图框线位于图幅线。
A之内 B之外2、图纸加长时只能加长。
A长边 B短边3、以短边作为水平边的称为图纸。
A横式 B竖式4、长仿宋字字高与字宽的比例大约为。
A1∶1 B1∶0.75、1∶50的比例比1∶100的比例。
A大 B小6、比例宜注写在图名的。
A下方 B右侧7、尺寸数字注写在尺寸线的中部。
A上方 B下方四、标注类1、详图索引符号及详图符号的含义2、常用材料图例第三章几何作图及平面图形的绘制2、定形、定位尺寸的概念。
第四章投影作图1、正投影的尺寸对应关系2、组合体的尺寸包括哪三种?3、剖面图的三种类型。
4、断面图的三种类型5、地形等高线的绘制要点第五章造园要素的画法植物、山石、水体、建筑图例画法专业图:构件代号钢筋标注含义。
第五节剖面与断面投影
一、判断题:
1、在剖面图中,剖切到的断面应画出材料图例。
对错
2、剖面图中一般不画虚线。
对错
3、作剖面图时,首先采用投影面的平行面作剖切平面,这样才有利于使画出的截面图形直接在基本视图位置上反映物体内部实形。
对错
4、选择剖切位置时应使剖切平面通过物体上最需要表达的部位。
对错
5、半剖面用于对称物体的剖切,全剖面图只用于不对称物体的剖切。
对错
6、用两个或两个以上的相交剖切平面剖切形体所得的剖面图称为阶梯剖面图。
对错
7、在阶梯剖面图中,应画出剖切平面转折处的投影轮廓(即转折处的交界线)。
对错
8、剖面图和断面图的标注方式相同。
对错
9、移出断面图比例可放大。
对错
10、剖面图包含断面图。
对错
二、填空题:
1、假想用一个剖切平面将物体切开,移去观察者与剖切平面之间的部分,将剩下的那部分物体向投影面投影,所得到的投影图形就叫做_________-图。
2、剖切位置用____________线表示,它是长度为____________mm的两段粗实线;剖切方向用
_____________线表示,它是长度为_ _____________mm的两段粗实线。
3、用单一剖切平面作的剖面图可以分为_____________、________________和________________。
4、____________只画出被切断处的截面形状;_____________图不仅要画截面形状,还要画出物体被剖切后在剖切平面后所余下的物体投影。
5、断面图一般有____________断面图、____________-_断面图、_
____________断面图。
6、______________称为局部视图。
7、剖面图与断面图实质上的区别是:断面图本身只是一个___________的投影,而剖面图则是部分________________的投影,_____________图中包含有______________图。
8、投影图中的每一条线(直线或曲线)可以是⑴____________-;⑵
___________;⑶__________;⑷__________。
9、投影图中的每一个封闭线框可以是⑴____________;⑵___________;⑶_______________;⑷____________________。
10、所谓读图,就是根据物体的____________,通过分析,想象出
_________________。
11、组合体的尺寸标注分为_______________
12、选择主视图时,应考虑以下原则:⑴___________;⑵___________;⑶________________-。
13、三面投影之间存在“三等”关系,即_______________-。
三、看懂视图,作出指定位置的剖面图
四、作出指定位置的剖面图。
第五节剖面与断面投影(答案)
一、1、√ 2、√ 3、√ 4、√ 5、× 6、× 7、× 8、× 9、√ 10、×
二、
1、剖面
2、剖切位置、6—10、剖视方向、4—6
3、全剖面、半剖面、局部剖面
4、断面图、剖面
5、移出、重合、中断
6、把物体的某一局部向基本投影面投射,所得到的视图
7、平面(或截面图形)形体剖面断面
8、垂直于投影面的平面垂直于投影面的曲面两表面的交线曲面的投影轮廓线
9、一个平面一个曲面相切关系的平面与曲面通孔
10、投影图物体的空间形状
11、定形尺寸定位尺寸总体尺寸
12、主视图突出物体的形状特征尽量减少图中的虚线合理利用图纸
13、长对正宽相等高平齐
三、看懂视图,作出指定位置的剖面图。
四、作出指定位置的剖面图。
