园林制图与识图课件第四章 透视图的画法

园林制图与识图课件第四章 透视图的画法
园林制图与识图课件 第四章 透视图的画法
目录
CONTENTS
• 透视图的概述 • 透视图的绘制方法 • 透视图的绘制技巧 • 透视图的实例分析 • 透视图的实践应用
01 透视图的概述
定义与特点
定义
透视图是一种通过透视投影法将 三维空间中的物体投影到二维平 面上所形成的图像。
特点
透视图具有近大远小、近清晰远 模糊的视觉效果，能够表现物体 的立体感和空间感。
绘制垂直线
从两个灭点出发，分别绘制与视平线 垂直的线段，这些线段将作为建筑物 的边缘线。
连接水平线
从建筑物边缘线的端点出发，绘制水 平线，这些水平线将与视平线相交， 形成建筑物的各个面。
完善细节
根据需要添加建筑物的门窗、屋顶等 细节，使画面更加完整。
三点透视的画法
确定视平线和灭点
绘制垂直线
在画面上确定三个灭点，通常这三个灭点 位于画面的上、下和左或右三个方向。
意一侧。
绘制垂直线
从灭点出发，绘制与视平线垂 直的线段，这些线段将作为建 筑物的边缘线。
连接水平线
从建筑物边缘线的端点出发， 绘制水平线，这些水平线将与 视平线相交，形成建筑物的各 个面。
完善细节
根据需要添加建筑物的门窗、 屋顶等细节，使画面更加完整
。
两点透视的画法
确定视平个 灭点位于画面的两端。
在景观建筑设计中的应用
建筑外观表现
透视图能够真实地表现出建筑的 外观效果，帮助设计师和客户更
好地理解建筑的特点和风格。
景观与建筑关系
透视图能够清晰地表达出景观与 建筑之间的关系，如植物、道路 、水体等元素与建筑之间的相互
影响。
方案比较
通过绘制不同角度的透视图，设 计师可以对不同设计方案进行比

园林制图与识图课件第一章园林制图基本知识

园林制图与识图课件第一章园林制图基本知识

1. 结构图中的支撑线 土方填挖区的零点线 分水线、中心线、对称线、定位轴线
1. 总平面图中用地范围，用红色，也称“红线” 2. 预应力钢筋线 见各有关专业制图标准 假想轮廓线成型前原始轮廓线 不需画全的折断界线 不需画全的断开界线、构造层次的断界线
•
1.1 国家制图标准的有关规定
1.1.4 图线
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
非圆曲线和复杂图形的尺寸标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
坡度的尺寸注法
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•对称构件尺寸标注方法
图线交接的画法
画法说明 点划线相交时，应以长划线段相交，点划线 的起始与终了应为线段
虚线与虚线或与其他线垂直相交时，在垂足 处不应留有空隙
正确
图例
错误
•
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
虚线为粗实线的延长线时不得以短划相接， 要留有空隙以表示两种图线的分界
圆心应以中心线的线段交点表示。中心线应 超出圆周约5mm;当圆直径小于12mm时，中心 线可用细实线画出，超出圆周约3mm
1. 剖面图中被剖切的次要构件的轮廓线 2. 平、立、剖面图中园林建筑构配件的轮廓线 3. 构造详图及构配件详图中一般轮廓线
尺寸线、尺寸界线、图例线、索线符号、标高符号、详图材料做法引出线等
1. 新建筑物的不可见轮廓线 2. 结构图上不可见钢筋及螺栓线
1. 一般不可见轮廓线 2. 建筑构造及建筑构配件不可见轮廓线 3. 拟扩建的建筑物轮廓线

项目二 园林制图与识图

项目二 园林制图与识图

制图工具及其使用方法 04 比例尺和曲线板
（1）比例尺 是用来度量某比例下图上线段的实际长度或将实际
尺寸换算成图上尺寸的工具。尺上刻有几种不同的比例 刻度，可直接用它在图纸上绘出物体按该比例的实际尺 寸，不需要计算。常用的比例尺一般刻有6种不同的比例 刻度，可根据需要选用（图2-5）。
比例为图上距离与实际距离之比，比值越大比例就 越大。相同的物体可用不同的比例进行绘制，比例越大， 图上的尺寸就越大。作图时应选择适合的比例，既保证 图纸内容清晰，又要便于携带和使用。
• 制图工具及其使用方法 • 制图的基本标准 • 绘图的步骤方法
制图的基本标准
为了制图的统一，保证图面质量，提高制图效率，园林制图中的相关图样均应遵守国家制定的 各种制图标准。
01 图纸幅画
图纸的幅面是指图纸的尺寸大小。 园林制图采用国际通用的A系列幅面规格 的图纸，其中包括A0、A1、A2等等。相 邻幅面的图纸是对应边之比开平方的关 系（图2-8）。
擦皮软硬适中，能将线条擦干净，不会留下擦痕。擦皮应保持干净，擦拭时 选同一方向均匀用力推动擦皮，不能往复擦，否则纸表面很容易被擦毛。
擦图片常常与擦皮配合使用，擦线条时，用擦图片上适合的口子对准需擦除 的部分，将不需要的部分盖住，用擦皮擦除缺口中的线条，保留好其余的线条 （图2-7）。
01
园林制图的基本知识
制图的基本标准 04 尺寸标注
图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和 尺寸数字组成。尺寸界线应用细实线绘画，一般应与被注 长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端 宜超出尺寸线2~3mm。必要时可利用轮廓线作为尺寸界线。 尺寸线也应用细实线绘画，并应与被注长度平行，但不宜 超出尺寸界线之外（特殊情况下可以超出尺寸界线之外）。 图样上任何图线都不得用作尺寸线。尺寸起止符一般应用 中粗短斜线绘画，其倾斜方向应与尺寸界线成顺时针45° 角，长度宜为2~3mm。

园林制图与识图课件

园林制图与识图课件

10
细实线
花架大样详景施
大样编号
大样所在 图纸编号
大样在本页面
地面做法详西南
标准图集名称、编号 大样所在页码
大样编号
1.1 国家制图标准的有关规定
1.1.6 标注符号
➢ 索引符号与详图符号
4～ 6
细实线
14
粗实线
大样编号
零件、钢筋编号 •
被索引图样在本页面
与索引图样在同 一张图内的详图编号
被索引图样 所在图纸编号
1.3 绘图步骤和方法
➢ 工具线条图绘图步骤
3) 加深图线、上墨或描图 • (1) 加深图线
粗线与稿线的关系： 稿线为粗线的中心线
正确
错误
两稿线距离较近时，可沿稿线向外加粗 粗线的接头：
1.1 国家制图标准的有关规定
1.1.1图纸幅面和格式
•
绘签栏 装订边 对中标志 幅面线
A0 ~ A3横式图幅
l
图框线
b
标题栏
1.1 国家制图标准的有关规定
1.1.1图纸幅面和格式
•
A0 ~ A3 立式图幅
A4立式图幅
装订边
绘签栏
装订边
绘签栏
l l
标题栏 b
标题栏（通栏） b
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
➢ 绘图笔
1.2 绘图工具及仪器的使用
➢ 铅笔
(a)
（锥形） (b)
（四棱柱）
(c)
(d)
b
60°
（ e） 正 面 看
1.2 绘图工具及仪器的使用
➢ 其他
量角器
擦图片
砂纸
橡皮
胶带纸

园林制图基础.PPT课件

园林制图基础.PPT课件

1.绘图工具及其使用
图板、丁字尺、三角板
画垂直线
15 75
15 75
.
5
1.绘图工具及其使用
比例尺
1： 100
1： 200
1： 500
A
B
01 2345678
0 2 4 6 8 10 12 14 16
0
10 20 30 40
1： 100 1： 200 1： 500
.
6
1.绘图工具及其使用
曲线板
（工程名称） （图名）
20
25
25
25
60
200
.
设计号 图别 图号 日期
20
25
22
2.制图常规
图纸幅面和格式
园林制图基础知识
（专业）
会签栏格式和尺寸
（实名）
（签名）
（日期）
5
5
20
5
5
25
25
25
25
100
.
的线性尺寸之比。
字体：图纸上的各种字体必须书写端正、排列整齐、笔
园林制图基础知识
园林制图是园林设计的基本语言，是每个初学者必须掌握的 基本技能。学习制图不仅应掌握常用制图工具的使用方法，以保 证制图的质量和提高作图的效率，还必须遵照有关的制图规范进 行制图，以保证制图的规范化。
.
1
学习方法
认真听讲，及时复习、理解和掌握作图、识图的基本理 论、基本知识和基本方法。
线宽 b
0.5b 0.25b
用途
1. 园林建筑立面图的外轮廓线 2. 平面图、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线 3. 园林景观构造详图中被剖切的主要部分的轮廓线 4. 构件详图的外轮廓线 5. 平、立、剖面图的剖切符号 6. 平面图中水岸线

《园林制图与识》课件

《园林制图与识》课件

私人庭院
研究一個精心设计的私人庭院，探索个性化的 园林设计风格。
总结与展望
1 总结成果
回顾园林制图与识学习的成果，总结所掌握的关键知识和技能。
2 未来发展
展望园林设计领域的未来发展趋势，寻找新的学习和创新机会。
园林制图与识
探索园林制图的奥秘，学会识别各种园林设计元素，开启你的园林设计之旅。
概念解释
规划图纸
学会阅读和理解园林规划图纸的不同元素和符号。
植物识别
掌握识别各种植物的方法和技巧，为园林设计中的 植物选择提供帮助。
地形图
了解地形图在园林设计中的重要性，学习如何绘制 和解读。
制图工具和材料
图纸
选择适合园林制图的图纸类型和尺寸。
色彩材料
了解不同色彩材料的特点和运用，使你的园林 设计更加生动。
绘图工具
掌握各种绘图工具，如规尺、画板和绘图仪器。
计算器
学会使用计算器进行园林测量和合理安排。
制图技巧
1
比例尺的选择
了解如何选择适合的比例尺，以确保绘图精确。
2
线条和符号
掌握园林制图中使用的线条和符号，使图纸上进行标注和注释，以传达设计意图。
园林设计要点
比例与平衡
了解园林设计中的比例和平衡原则，创造和谐的视 觉效果。
焦点与层次
掌握焦点和层次的运用，增强园林设计的吸引力。
色彩与植物选择
学会利用色彩和植物选择来打造独特的园林氛围。
照明设计
了解照明设计的重要性，并学会利用照明来增强园 林的魅力。
案例分析
城市公园
分析一个成功的城市公园案例，探讨其设计理 念和实施过程。

园林景观制图与识图课件第二章优秀文档


（a）阔叶乔木树丛
（b）疏林
（c）针叶乔木树丛
植物的表现
2.1.1 植物的平面画法
片植灌木的表示方法
图2.1.5 片植灌木的表示方法
植物的表现
2.1.1 植物的平面画法
地被植物的表示方法
图 2.1.6 地被植物的表示方法
本书由vince上传于世界工厂下载频道
植物的表现
2.1.1 植物的平面画法
植物的表现
2.1.1 植物的平面画法
植物平面图图例的表示方法
树冠的大小 树干的位置及粗细
(a) 定树干和树冠位置、大小
（b）画主枝
（c）画细枝和树叶
植物的表现
2.1.1 植物的平面画法
针叶树平面图画法
植物的表现
2.1.1 植物的平面画法
阔叶树平面图画法
植物的表现
2.1.1 植物的平面画法
树丛、树林的表示方法
本书由vince上传于世界工厂下载频道
感谢观看
第二章：园林素材表现
➢主要内容：介绍了园林植物、山石、水体、人物、交通工 具的常规绘制方法 。 ➢教学目标：为绘制园林设计图、园林效果图等打下良好基 础。 ➢重要性：植物、山石、水体、人物等都是园林构成要素， 是园林设计表现中最基本的元素。 加强徒手练习有助于方案 构思表达。 ➢学习方法：本章强调徒手铅笔或钢笔绘画，学习本章内容 时应加强平时练习，多收集素材，多临摹优秀作品，做到线 条流畅、定型准确。
绿篱的平面图表示法
植物的表现
2.1.1 植物的平面画法
草坪和草地的表示方法
本书由vince上传于世界工厂下载频道
植物的表现
1 植物的平面画法
1 植物的平2面.画1法.1 植物的平面画法

园林制图与识图课件园林要素的画法共113页文档


园林制图与识图课件园林要素的画法
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生

1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

园林制图与识图课件第三章点线面


2020/5/10
2020/5/10
2020/5/10
2020/5/10
2020/5/10
2020/5/10
2020/5/10
2020/5/10

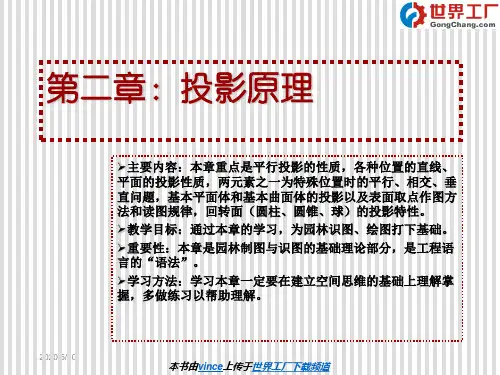

第二章：投影原理
