园林制图考试试卷 及参考答案

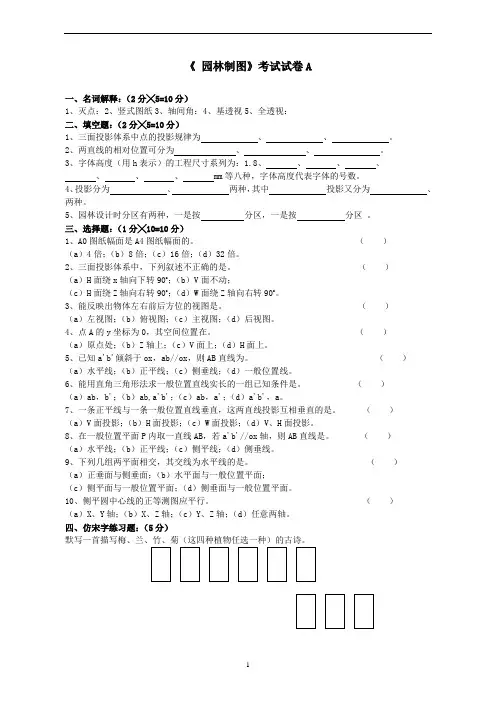

《园林制图》考试试卷A一、名词解释：（2分╳5=10分）1、灭点：2、竖式图纸3、轴间角：4、基透视5、全透视：二、填空题：（2分╳5=10分）1、三面投影体系中点的投影规律为、、。

2、两直线的相对位置可分为、、。

3、字体高度（用h表示）的工程尺寸系列为：1.8、、、、、、、 mm等八种，字体高度代表字体的号数。

4、投影分为、两种，其中投影又分为、两种。

5、园林设计时分区有两种，一是按分区，一是按分区。

三、选择题：（1分╳10=10分）1、A0图纸幅面是A4图纸幅面的。

（）（a）4倍；（b）8倍；（c）16倍；（d）32倍。

2、三面投影体系中，下列叙述不正确的是。

（）（a）H面绕x轴向下转90o；（b）V面不动；（c）H面绕Z轴向右转90o；（d）W面绕Z轴向右转90o。

3、能反映出物体左右前后方位的视图是。

（）（a）左视图；（b）俯视图；（c）主视图；（d）后视图。

4、点A的y坐标为0，其空间位置在。

（）（a）原点处；（b）Z轴上；（c）V面上；（d）H面上。

5、已知a'b'倾斜于ox，ab//ox，则AB直线为。

（）（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。

6、能用直角三角形法求一般位置直线实长的一组已知条件是。

（）（a）ab，b'；（b）ab,a'b'；（c）ab，a'；（d）a'b'，a。

7、一条正平线与一条一般位置直线垂直，这两直线投影互相垂直的是。

（）（a）V面投影；（b）H面投影；（c）W面投影；（d）V、H面投影。

8、在一般位置平面P内取一直线AB，若a'b'//ox轴，则AB直线是。

（）（a）水平线；（b）正平线；（c）侧平线；（d）侧垂线。

9、下列几组两平面相交，其交线为水平线的是。

（）（a）正垂面与侧垂面；（b）水平面与一般位置平面；（c）侧平面与一般位置平面；（d）侧垂面与一般位置平面。

《园林制图》试卷A一、选择题（单选15个，每题1分；多选5个，每题2分）1.投影法的分类，一般可以分为四类：中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于（）。

A.中心投影法B.正投影法C.平行投影法D.斜轴测画法2.中心投影法，投射中心、物体、投影面三者之间的相对距离对投影的大小有（）影响。

A.近小远大，度量性较差B.近大远小，度量性较差C.近大远小，大量性较好D.减小远大，度量性较好3.画底稿时，首先画图形的主要轮廓线，其次由大到小，由外到里，由整体到局部，画出图形的所有轮廓线。

还有很多的注意事项，其中包括（）oA,画底稿的铅笔用2H或3H,所有的线应轻而细，不可反复描绘，能看清就可以了。

B,加深粗实线的铅笔用HB或B、2B,加深细实线的铅笔用H或HB,加深圆弧时所用的铅芯，应比加深同类直线所用的铅芯软一号。

C,修正时，如果是铅笔加深图，可用擦图片配合橡皮进行，尽量缩小擦拭的面积，以免损坏图纸。

D.ABC4,正投影的基本性质是（）oA.不变性、积聚性、重影性、类似性B.可变性、积聚性、重影性、类似性C.可变性、积聚性、非重影性、类似性D.不变性、非积聚性、重影性、类似性5.三面投影图作图方法与步骤（）。

①画图时，必须尽可能使形体的表面平行于投影面，然后进行投影。

②画影图，光定位。

③根据投影关系作图。

A.①③②B.①②③C.③②①D.②①③6.下列说法正确的是（）。

A,若一个平面内的相交二直线与另一个平面内的相交二直线对应平行，则此两平面平行。

这是两平面平行的作图依据。

B.两面平行的作图问题有：判别两己知平面是否相互平行；过一点作一平面与已知平面平行；已知两平面平行，完成其中一平面的投影。

C,若相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行D.BC7.一套施工图，一般分为建施、结施、（）。

A.图纸目录B.设计总说明C.设备施工图D.简单图纸8.下列建筑物中，属于民用建筑的是（）。

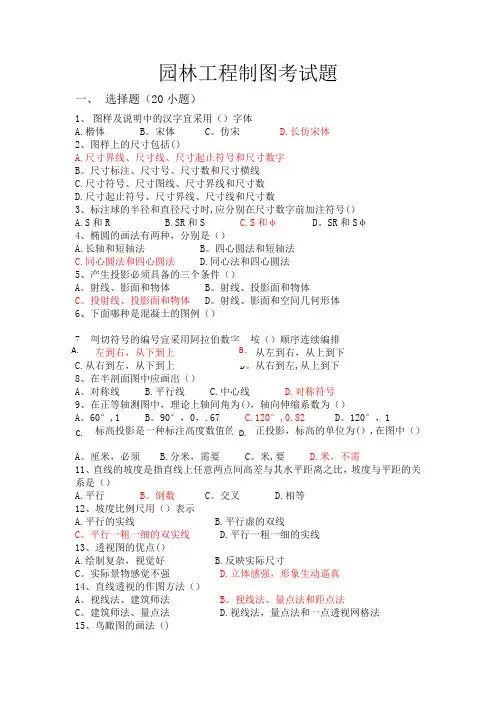

园林工程制图考试題一、 选择题（20小题）1、 图样及说明中的汉字宜采用（）字体A.楷体 B 。

宋体 C 。

仿宋 D.长仿宋体2、图样上的尺寸包括(）A.尺寸界线、尺寸线、尺寸起止符号和尺寸数字B 。

尺寸标注、尺寸号、尺寸数和尺寸横线C.尺寸符号、尺寸图线、尺寸界线和尺寸数D.尺寸起止符号、尺寸界线、尺寸线和尺寸数3、标注球的半径和直径尺寸时,应分别在尺寸数字前加注符号(）A.S 和RB.SR 和SC.S 和φ D 。

SR 和S φ4、椭圆的画法有两种，分别是（）A.长轴和短轴法 B 。

四心圆法和短轴法C.同心圆法和四心圆法D.同心法和四心圆法5、产生投影必须具备的三个条件（）A 。

射线、影面和物体B 。

射线、投影面和物体C 。

投射线、投影面和物体D 。

射线、影面和空间几何形体6、下面哪种是混凝土的图例（）7、剖切符号的编号宜采用阿拉伯数字，按（）顺序连续编排A.从左到右，从下到上 B 。

从左到右，从上到下C.从右到左，从下到上 D 。

从右到左,从上到下8、在半剖面图中应画出（）A 。

对称线 B.平行线 C.中心线 D.对称符号9、在正等轴测图中，理论上轴间角为(），轴向伸缩系数为（）A 。

60°,1B 。

90°，0，.67 C.120°,0.82 D 。

120°，110、标高投影是一种标注高度数值的单面正投影，标高的单位为(）,在图中（）注明A 。

厘米，必须 B.分米，需要 C 。

米,要 D.米，不需11、直线的坡度是指直线上任意两点间高差与其水平距离之比，坡度与平距的关系是（）A.平行 B 。

倒数 C 。

交叉 D.相等12、坡度比例尺用（）表示A.平行的实线B.平行虚的双线C 。

平行一粗一细的双实线 D.平行一粗一细的实线13、透视图的优点(）A.绘制复杂，视觉好B.反映实际尺寸C 。

实际景物感觉不强 D.立体感强，形象生动逼真14、直线透视的作图方法（）A 。

职业技能鉴定国家题库 制图员中级理论知识试卷(A) 注 意 事 项 1、本试卷依据2001年颁布的《制图员》国家职业标准命制，考试时间：90分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、单项选择(第1题～第80题，每题1分，共80分。

) 1、 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

A 、社会分工 B 、经济活动 C 、人才分类 D 、生产加工 2、( )就是要顾全大局，要有团队精神。

A 、爱岗敬业 B 、注重信誉 C 、团结协作 D 、积极进取 3、制图标准规定，剖视图分为全剖视图、( )、局部剖视图。

A 、旋转剖视图 B 、复合剖视图 C 、阶梯剖视图 D 、半剖视图 4、为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A 、不同 B 、小写 C 、相同 D 、大写 5、假山施工图中，由于山石素材形态奇特，不可能将各部尺寸一一标出，一般采用( )控制。

A 、断面图法 B 、平面图法 C 、坐标方格网法 D 、高程法 6、画半剖视图时，在表示半个视图中，( )一般不画。

A 、粗虚线 B 、细实线 C 、波浪线 D 、虚线 7、画移出断面图时，当剖切平面通过回转面形成的孔或凹坑的( )时，这些结构应按剖视图绘制。

A 、转向线 B 、点划线 C 、轴线 D 、轮廓线 8、形体分析法和( )是看组合体视图的基本方法。

A 、组合分析法 B 、切割分析法 C 、线面分析法 D 、基本分析法 9、工程图中的汉字应采用的字体是( )。

A 、碑体 B 、黑体 C 、宋体 D 、长仿宋体 10、点的正面投影与水平投影的连线( )X 轴。

A 、垂直于 B 、平行于 C 、倾斜于 D 、重合于11、( )一个投影面的直线称为投影面垂直线。

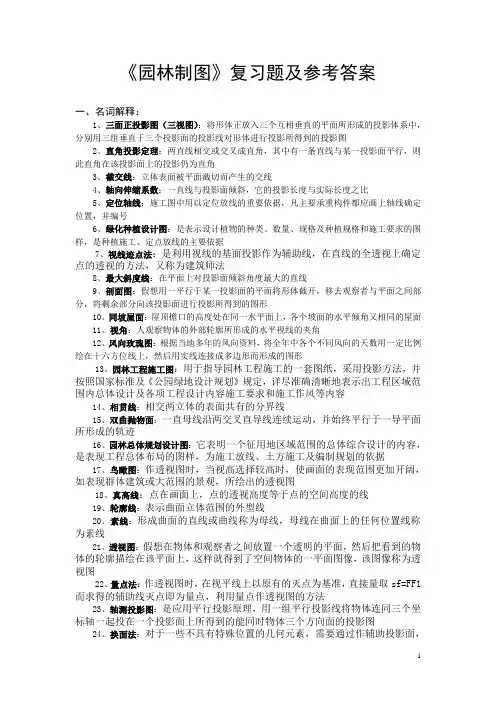

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

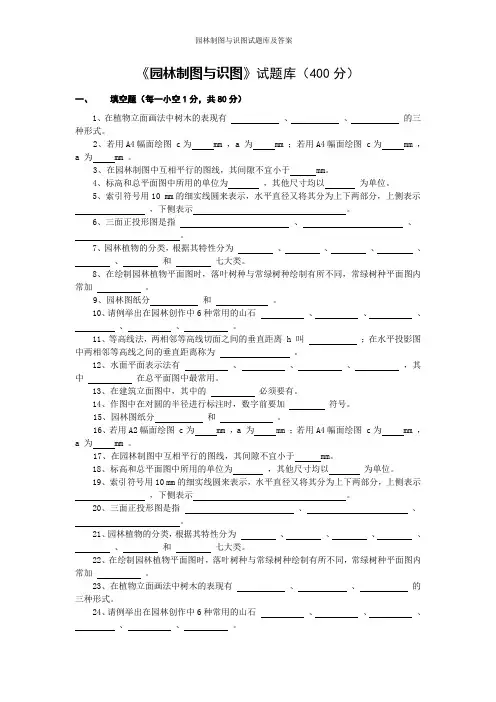

《园林制图与识图》试题库（400分）一、填空题（每一小空1分，共80分）1、在植物立面画法中树木的表现有、、的三种形式。

2、若用A4幅面绘图 c为 mm ，a 为 mm ；若用A4幅面绘图 c为 mm ，a 为 mm 。

3、在园林制图中互相平行的图线，其间隙不宜小于 mm。

4、标高和总平面图中所用的单位为，其他尺寸均以为单位。

5、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示，下侧表示。

6、三面正投形图是指、、。

7、园林植物的分类，根据其特性分为、、、、、和七大类。

8、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加。

9、园林图纸分和。

10、请例举出在园林创作中6种常用的山石、、、、、。

11、等高线法，两相邻等高线切面之间的垂直距离 h 叫；在水平投影图中两相邻等高线之间的垂直距离称为。

12、水面平面表示法有、、、，其中在总平面图中最常用。

13、在建筑立面图中，其中的必须要有。

14、作图中在对圆的半径进行标注时，数字前要加符号。

15、园林图纸分和。

16、若用A2幅面绘图 c为 mm ，a 为 mm ；若用A4幅面绘图 c为 mm ，a 为 mm 。

17、在园林制图中互相平行的图线，其间隙不宜小于 mm。

18、标高和总平面图中所用的单位为，其他尺寸均以为单位。

19、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示，下侧表示。

20、三面正投形图是指、、。

21、园林植物的分类，根据其特性分为、、、、、和七大类。

22、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加。

23、在植物立面画法中树木的表现有、、的三种形式。

24、请例举出在园林创作中6种常用的山石、、、、、。

25、等高线法，两相邻等高线切面之间的垂直距离 h 叫；在水平投影图中两相邻等高线之间的垂直距离称为。

26、水面平面表示法有、、、，其中在总平面图中最常用。

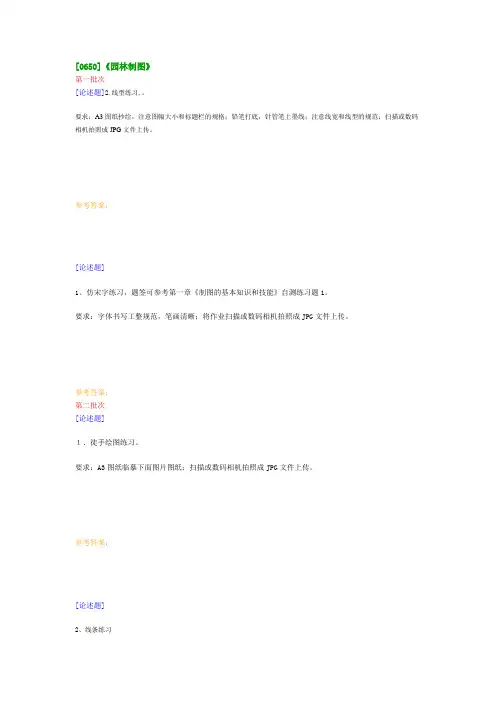

[0650]《园林制图》第一批次[论述题]2.线型练习,。

要求：A3图纸抄绘，注意图幅大小和标题栏的规格；铅笔打底，针管笔上墨线；注意线宽和线型的规范；扫描或数码相机拍照成JPG文件上传。

参考答案：[论述题]1、仿宋字练习，题签可参考第一章《制图的基本知识和技能》自测练习题1。

要求：字体书写工整规范，笔画清晰；将作业扫描或数码相机拍照成JPG文件上传。

参考答案：第二批次[论述题]１、徒手绘图练习。

要求：A3图纸临摹下面图片图纸；扫描或数码相机拍照成JPG文件上传。

参考答案：[论述题]2、线条练习要求：A3图纸抄绘，注意图幅大小和标题栏的规格；铅笔打底，针管笔上墨线；注意线宽和线型的规范；扫描或数码相机拍照成JPG文件上参考答案：第三批次[论述题]2.已知C点的三面投影c、c′、c″，D点在C点之左12，之后6，之下10，求作D点三面投影。

注：可用手画后，扫描上传JPG格式作业；也可用电脑画后（CAD或PHOTOSHOP),转换成JPG图片上传。

参考答案：[论述题]3.判断下列直线对投影面的相对位置AB是CD是EF是GH是参考答案：AB是CD是EF是GH是线。

[论述题]1.已知各点的两面投影，作出第三面投影.注意：可用手画后，扫描上传JPG格式作业；也可用电脑画后（CAD或PHOTOSHOP),转换成JPG图片上传。

参考答案：第四批次[填空题]3.按照投影线相互之间和对投影面的相互关系的不同，投影分为（）、（）、（）三种。

参考答案：3.按照投影线相互之间和对投影面的相互关系的不同，投影分为（中心投影）、（平行投影）、（斜投影）三种。

[填空题]2.在园林工程图中，尺寸标注要按"国家标准”正确完整地标注，那么规范的尺寸标注一般包括（）、（）、（）、（）等组成。

参考答案：2.在园林工程图中，尺寸标注要按"国家标准”正确完整地标注，那么规范的尺寸标注一般包括（尺寸线）、（尺寸界线）、（尺寸起止符号）、（尺寸数字）等组成。

园林工程制图习题集答案【篇一：2012园林工程制图复习题】>一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图。

2、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号。

3、园林绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据4、视角：5、轴向变形系数：一直线与轴测投影面倾斜，其投影长度与实际长度之比。

6、剖面图：假想用一平行于某投影面的平面，沿着形体的对称平面或中心线将其剖开，移去观察者与剖切平面之间的部分，将剩余部分向该投影面进行投影所得到的图形。

7、视线法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法。

8、园林工程施工图：根据园林设计的结果绘制出的施工图，主要用于表达园林工程设计意图，说明工程施工要求与做法，为工程编制预算、施工放线及施工组织规划提供依据。

9、轴向投影图：将形体连同形体上三个互相垂直的坐标轴一起投影到一个投影面上所得到的能同时反映形体三个方向面的投影图。

10、真高线：点在画面上，点的投影高度等于点的真实高度的线。

11、鸟瞰图：在透视图中，视高高于形体高度，能反映大范围景观的透视图。

12、直角定理：空间两直线垂直，如果其中一条直线与投影面平行，那么它们的投影也互相垂直。

二、填空题：1、工程图纸中的汉字，宜采用成。

（长仿宋体，黑体）2、尺寸线应用绘制，应与被标注长度出，（细实线，平行，尺寸界线，中心线和任何图线）3、索引符号的圆及直径均应以绘制，圆的直径为 mm。

（细实线，10 mm。

）4、常用的断面图有：。

（移出断面，中断断面，重合断面）图，效果较好。

（正等测，正二测）6、垂直于基面的直线透视为直线透视为，其基透视为。

（直线，点；直线，点）7、园林建筑施工图包括和。

园林制图期末考试试题及答案⼀、填空题（本⼤题共20个填空，每个空1分，共20分）1、《园林制图》是⼀门研究⽤_________表⽰空间⼏何要素和空间物体及解决空间⼏何问题的理论、⽅法的科学，是研究⽤投影法，并根据制图标准和规定画法及⼯程技术知识来绘制和阅读园林⼯程图样的⼀门技术基础课。

2、_________是指根据投影原理、标准或有关规定表⽰⼯程对象，并有必要的技术说明的图。

3、粗、中、细线形成⼀组，叫做______________。

4、图纸中表⽰数量的数字应⽤_________________数字书写。

5、椭圆的画法⼀般有两种分别是同⼼圆法和______________________。

6、三⾯投影图中，正⽴⾯投影图与⽔平⾯投影图长度______________。

7、正⽴⾯投影图和左侧⽴⾯投影图⾼度相等，⽔平⾯投影图和左侧⽴⾯投影图宽度_______。

8、若点在直线上, 则点的投影必在直线的同名投影上。

并将线段的同名投影分割成与空间相同的⽐例。

即：__________________________(定⽐定理)。

9、若点的投影有⼀个不在直线的同名投影上，则该点___________此直线上。

10、直线与投影⾯平⾏，则直线在该投影⾯上⽆迹点。

因此，投影⾯平⾏线只有两个迹点，投影⾯垂直线只有_______迹点。

11、空间两直线的相对位置分为：平⾏、相交、交叉。

两直线平⾏的投影特性是空间两直线平⾏，则其____________必相互平⾏，反之亦然。

12、根据投影⽅向对轴测投影⾯形成的⾓度不同，轴测图可以分为两类：分别是_________、和斜轴测图。

13、画轴测图的基本⽅法有切割法、____________、和叠加法。

14、若⼀直线垂直于⼀平⾯，则直线的⽔平投影必__________该平⾯上的正平线的正⾯投影。

15、定位轴线采⽤分区编号注写的形式为_____________________________________。

园林制图与识图试题库及答案园林制图与识图》试题库（400分）一、填空题（每一小空1分，共80分）1、在植物立面画法中树木的表现有正面形、侧面形、斜面形的三种形式。

2、若用A4幅面绘图，c为210mm，a为297mm；若用A3幅面绘图，c为297mm，a为420mm。

3、在园林制图中互相平行的图线，其间隙不宜小于1mm。

4、标高和总平面图中所用的单位为米，其他尺寸均以毫米为单位。

5、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示编号，下侧表示名称。

6、三面正投形图是指植物或建筑物的立面、俯视图和侧面的组合图。

7、园林植物的分类，根据其特性分为乔木、灌木、藤本、草本、蕨类、水生植物和其他植物七大类。

8、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加阴影。

9、园林图纸分为施工图和效果图。

10、请例举出在园林创作中6种常用的山石：假山石、天然石、人工石、水石、根石、石砌。

11、等高线法，两相邻等高线切面之间的垂直距离h叫等高距；在水平投影图中两相邻等高线之间的垂直距离称为高差。

12、水面平面表示法有线性、点状、面状三种，其中在总平面图中最常用的是线性表示法。

13、在建筑立面图中，其中的标高必须要有。

14、作图中在对圆的半径进行标注时，数字前要加直径符号。

15、园林图纸分为施工图和效果图。

16、若用A2幅面绘图，c为420mm，a为594mm；若用A4幅面绘图，c为210mm，a为297mm。

17、在园林制图中互相平行的图线，其间隙不宜小于1mm。

18、标高和总平面图中所用的单位为米，其他尺寸均以毫米为单位。

19、索引符号用10mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示编号，下侧表示名称。

20、三面正投形图是指植物或建筑物的立面、俯视图和侧面的组合图。

21、园林植物的分类，根据其特性分为乔木、灌木、藤本、草本、蕨类、水生植物和其他植物七大类。

园林制图答案
一、选择题（共10小题，每题2分，共20分）
3.1)
4.C
5.C 8.C 9.B 10.A
二、判断题（共5小题，每题4分，共计20分）
1. V
2. X （在特殊情况下，也可能是平面曲线或直线）
3. X （正面形状复杂）
4. V
5. X （夹角为30°左右）
三、填空题（每空1分，共10分）
1 .详图编号
2 .投影线、投影面空间几何形体（物体）
3 .W （或侧投影）
4 .圆
5 .斜轴测投影
6 .等高线是直线、等高线互相平行
7 .直角坐标网定位
四、名词解释（共5小题，每题2分，共10分）
1 .投影法：利用投影将空间几何要素和形状表现在平面上的方法。

2 .三面正投影图（三视图）：将形体置于三个相互垂直的投影面体系中，并使形体 的主要表面或对称面平行于投影面，采用正投影法将形体分别向V 、H 、W 面进行投影, 所得到的形体的三面投影图。

3 .同坡屋面：在房屋建筑中，如果屋顶各檐口的高度处在同一水平面上，且各屋 1.B
2.C 6.1) 7. B
面对地面的倾角相等，则称为同坡屋面。

4.直线的整数点标高：是指在直线的标高投影上确定各整数标高。

5.视线法：是利用视线的基面投影作为辅助线，先在直线的全透视上确定直线两短点的透视，进而求出直线透视的方法，它是作透视图的基本方法。

五、作图题（共4小题，每题10分，共40分）
主视图投射方向。

第1学期考试卷
课程名称：园林制图 试卷类型： A （A/B ）考试方式：闭(开/闭)
学院： 适用班级：
题号 一 二 三 四 五 六 七 八 九
总分
分数 评卷人
承诺：我将严格遵守考场纪律，并知道考试违纪、作弊的严重性，承担由此引起的一切后果。

专业 班级 学号 学生姓名：
命题人：
审核人：
一 判断题（共20分）
１判别下列各平面属于什么位置平面？（10分）
２ 判别下列两直线的相对位置 。

（10分）
二 作图题（共65分）
１ 作直线KL 与AB 平行，与CD 、EF 相交。

（15分）
2 根据两视图，补画第三视图。

（15分）
3 已知点A 、B 的一面投影，点A 距H 面20，点B 在V 面上，求A 、B 的另两面投影。

（10
分）
4 三角形ABC 和DEF 在同一平面内，求DEF 的V 面投影。

（15分）
第 1 页 共 1 页
专业 班级 学号 学生签名：
3
4
三
第 页 共 页
５ 用四心法画出长轴为80、短轴为50的椭圆。

（10分）
三 抄绘并完成组合体的尺寸标注。

（15分）
参考答案 一 判断题
一般位置或侧垂面 铅垂面 正平面
相交 平行 交叉 二 作图题 1
2。
