园林制图与识图字体练习

第三节制图基本标准一、判断题：1、A2图幅b×l=420×594，c=5，a=25。

对错2、无论图的比例大小如何，在图中都必须标注物体的实际大小。

对错3、若长仿宋体字号是10号，则字宽就是10mm。

对错4、相互平行的图线，其间隙不宜小于其中粗实线的宽度，且不宜小于0.7mm。

对错5、虚线与虚线交接或虚线与其它图线交接时，应是线段交接。

对错6、图样上的尺寸单位，均必须以毫米为单位。

对错7、标注球的半径、直径时，应在尺寸数字前加注符号“R”、“”。

对错8、在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号“δ”。

对错9、尺寸界线、尺寸线、尺寸起止符号都用细实线绘制。

对错10、标注圆弧的弧长时，尺寸数字的上方不必加注圆弧符号。

对错二、填空题：1、粗实线一般用于__________，中实线一般用于____________。

2、图样的比例的含义是____________，比例的大小是指______________。

3、国家制定“制图统一标准”的目的是______________。

第三节制图基本标准（答案）一、判断题：1、(×) A2图幅b×l=420×594，c=10，a=25。

2、(√)3、(×) 若长仿宋体字号是10号，则字高就是10mm，字宽为7mm。

4、(√)5、(√)6、(×) 图样尺寸单位，除标高及总平面图以米为单位外，均以毫米为单位。

7、(×) 标注球的半径、直径时，应在尺寸数字前加符号“SR”、“S”。

8、(√)9、(×) 尺寸界线、尺寸线用细实线绘制,尺寸起止符号用中粗斜短线。

10、(×)标注圆弧的弧长时，尺寸数字的上方必须加注圆弧符号。

二、填空题：1、主要可见轮廓线可见轮廓线2、图形与实物相对应的线性尺寸之比比值的大小3、统一工程图样的画法，便于交流技术和提高制图效率。

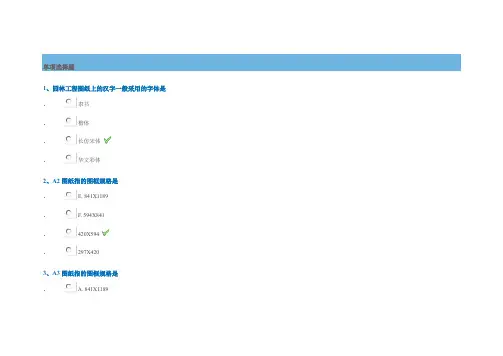

单项选择题1、园林工程图纸上的汉字一般采用的字体是.隶书.楷体.长仿宋体.华文彩体2、A2图纸指的图框规格是. E. 841X1189. F. 594X841. 420X594. 297X4203、A3图纸指的图框规格是. A. 841X1189. B. 594X841 . C. 420X594 . D. 297X420 多项选择题4、剖面图的分类包括：.旋转剖.全剖.阶梯剖.局部剖5、常见的曲面体有.圆锥.圆柱.圆环.球体6、水平斜等轴测图绘制时，说法正确的有.X轴与Z轴、Y轴与Z轴间的夹角150度.X、Y轴间的夹角保持90度不变.X轴与Z轴、Y轴与Z轴间的夹角120度.X、Y轴间的夹角120度7、判断相似形的依据有：.大小一致.平行关系一致.边数相同.凹凸关系一致8、中心投影法的特点是：.具有真实感.度量性较差.作图复杂.图形符合人的视觉规律9、曲面按母线不同，可分为.不规则曲面.直纹面.曲纹面.规则曲面10、园林施工图的目录中需要包含哪些内容.图别、图号.图幅.张数.文字或图纸的名称11、曲线根据从属的面不同，分为.不规则曲线.平面曲线.空间曲线.规则曲线12、制图中所说的三面投影，是指哪三面？.F面.V面.R面.W面.L面.H面13、在园林工程制图中，坡度常用的表示方法有.百分数.比例.文字叙述.比值14、组合坡屋顶轮廓通过哪些组成.坡面.正脊.侧脊.天沟15、两点的相对位置关系.前后.上下.左右.内外判断题16、迹线是特殊位置的平行线. A.√. B.×17、中心线与圆相交时，中心线不能超出圆周. A.√. B.×18、园林专业图纸中的现状分析图是通过图示语言的形式，对基地的主要影响因素进行分析得出综合评价结果。

. A.√. B.×19、A2图纸的标准尺寸为594×210mm. A.√. B.×20、虚线与实线在横向上相交时，相交的部位留出空隙. A.√. B.×21、竖向设计指的是指在一块场地中进行垂直于水平方向的布置和处理，也就是地形高程设计. A.√. B.×22、判断两条直线是否平行时，只要有两个同名投影互相平行，空间两直线就平行。

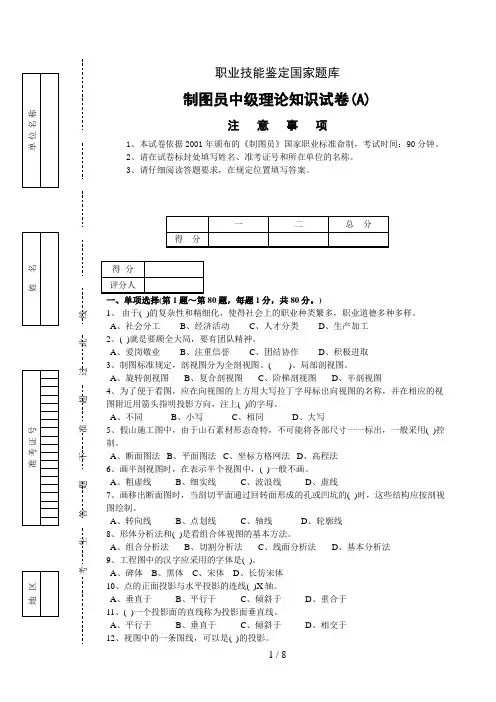

职业技能鉴定国家题库 制图员中级理论知识试卷(A) 注 意 事 项 1、本试卷依据2001年颁布的《制图员》国家职业标准命制，考试时间：90分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3、请仔细阅读答题要求，在规定位置填写答案。

一、单项选择(第1题～第80题，每题1分，共80分。

) 1、 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

A 、社会分工 B 、经济活动 C 、人才分类 D 、生产加工 2、( )就是要顾全大局，要有团队精神。

A 、爱岗敬业 B 、注重信誉 C 、团结协作 D 、积极进取 3、制图标准规定，剖视图分为全剖视图、( )、局部剖视图。

A 、旋转剖视图 B 、复合剖视图 C 、阶梯剖视图 D 、半剖视图 4、为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A 、不同 B 、小写 C 、相同 D 、大写 5、假山施工图中，由于山石素材形态奇特，不可能将各部尺寸一一标出，一般采用( )控制。

A 、断面图法 B 、平面图法 C 、坐标方格网法 D 、高程法 6、画半剖视图时，在表示半个视图中，( )一般不画。

A 、粗虚线 B 、细实线 C 、波浪线 D 、虚线 7、画移出断面图时，当剖切平面通过回转面形成的孔或凹坑的( )时，这些结构应按剖视图绘制。

A 、转向线 B 、点划线 C 、轴线 D 、轮廓线 8、形体分析法和( )是看组合体视图的基本方法。

A 、组合分析法 B 、切割分析法 C 、线面分析法 D 、基本分析法 9、工程图中的汉字应采用的字体是( )。

A 、碑体 B 、黑体 C 、宋体 D 、长仿宋体 10、点的正面投影与水平投影的连线( )X 轴。

A 、垂直于 B 、平行于 C 、倾斜于 D 、重合于11、( )一个投影面的直线称为投影面垂直线。

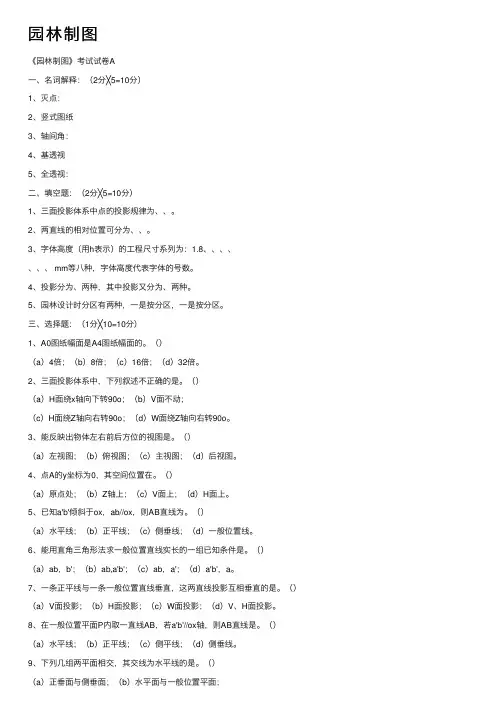

园林制图《园林制图》考试试卷A⼀、名词解释：（2分╳5=10分）1、灭点：2、竖式图纸3、轴间⾓：4、基透视5、全透视：⼆、填空题：（2分╳5=10分）1、三⾯投影体系中点的投影规律为、、。

2、两直线的相对位置可分为、、。

3、字体⾼度（⽤h表⽰）的⼯程尺⼨系列为：1.8、、、、、、、 mm等⼋种，字体⾼度代表字体的号数。

4、投影分为、两种，其中投影⼜分为、两种。

5、园林设计时分区有两种，⼀是按分区，⼀是按分区。

三、选择题：（1分╳10=10分）1、A0图纸幅⾯是A4图纸幅⾯的。

（）（a）4倍；（b）8倍；（c）16倍；（d）32倍。

2、三⾯投影体系中，下列叙述不正确的是。

（）（a）H⾯绕x轴向下转90o；（b）V⾯不动；（c）H⾯绕Z轴向右转90o；（d）W⾯绕Z轴向右转90o。

3、能反映出物体左右前后⽅位的视图是。

（）（a）左视图；（b）俯视图；（c）主视图；（d）后视图。

4、点A的y坐标为0，其空间位置在。

（）（a）原点处；（b）Z轴上；（c）V⾯上；（d）H⾯上。

5、已知a'b'倾斜于ox，ab//ox，则AB直线为。

（）（a）⽔平线；（b）正平线；（c）侧垂线；（d）⼀般位置线。

6、能⽤直⾓三⾓形法求⼀般位置直线实长的⼀组已知条件是。

（）（a）ab，b'；（b）ab,a'b'；（c）ab，a'；（d）a'b'，a。

7、⼀条正平线与⼀条⼀般位置直线垂直，这两直线投影互相垂直的是。

（）（a）V⾯投影；（b）H⾯投影；（c）W⾯投影；（d）V、H⾯投影。

8、在⼀般位置平⾯P内取⼀直线AB，若a'b'//ox轴，则AB直线是。

（）（a）⽔平线；（b）正平线；（c）侧平线；（d）侧垂线。

9、下列⼏组两平⾯相交，其交线为⽔平线的是。

（）（a）正垂⾯与侧垂⾯；（b）⽔平⾯与⼀般位置平⾯；（c）侧平⾯与⼀般位置平⾯；（d）侧垂⾯与⼀般位置平⾯。

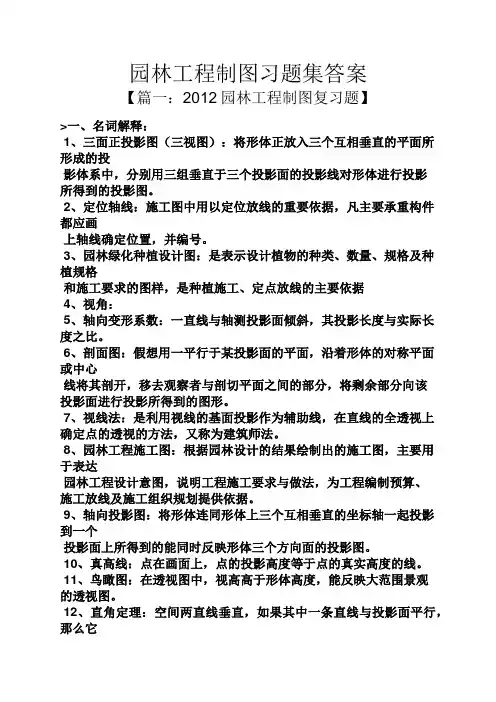

园林工程制图习题集答案【篇一：2012园林工程制图复习题】>一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图。

2、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号。

3、园林绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据4、视角：5、轴向变形系数：一直线与轴测投影面倾斜，其投影长度与实际长度之比。

6、剖面图：假想用一平行于某投影面的平面，沿着形体的对称平面或中心线将其剖开，移去观察者与剖切平面之间的部分，将剩余部分向该投影面进行投影所得到的图形。

7、视线法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法。

8、园林工程施工图：根据园林设计的结果绘制出的施工图，主要用于表达园林工程设计意图，说明工程施工要求与做法，为工程编制预算、施工放线及施工组织规划提供依据。

9、轴向投影图：将形体连同形体上三个互相垂直的坐标轴一起投影到一个投影面上所得到的能同时反映形体三个方向面的投影图。

10、真高线：点在画面上，点的投影高度等于点的真实高度的线。

11、鸟瞰图：在透视图中，视高高于形体高度，能反映大范围景观的透视图。

12、直角定理：空间两直线垂直，如果其中一条直线与投影面平行，那么它们的投影也互相垂直。

二、填空题：1、工程图纸中的汉字，宜采用成。

（长仿宋体，黑体）2、尺寸线应用绘制，应与被标注长度出，（细实线，平行，尺寸界线，中心线和任何图线）3、索引符号的圆及直径均应以绘制，圆的直径为 mm。

（细实线，10 mm。

）4、常用的断面图有：。

（移出断面，中断断面，重合断面）图，效果较好。

（正等测，正二测）6、垂直于基面的直线透视为直线透视为，其基透视为。

（直线，点；直线，点）7、园林建筑施工图包括和。

园林制图与识图试题库及答案园林制图与识图》试题库（400分）一、填空题（每一小空1分，共80分）1、在植物立面画法中树木的表现有正面形、侧面形、斜面形的三种形式。

2、若用A4幅面绘图，c为210mm，a为297mm；若用A3幅面绘图，c为297mm，a为420mm。

3、在园林制图中互相平行的图线，其间隙不宜小于1mm。

4、标高和总平面图中所用的单位为米，其他尺寸均以毫米为单位。

5、索引符号用10 mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示编号，下侧表示名称。

6、三面正投形图是指植物或建筑物的立面、俯视图和侧面的组合图。

7、园林植物的分类，根据其特性分为乔木、灌木、藤本、草本、蕨类、水生植物和其他植物七大类。

8、在绘制园林植物平面图时，落叶树种与常绿树种绘制有所不同，常绿树种平面图内常加阴影。

9、园林图纸分为施工图和效果图。

10、请例举出在园林创作中6种常用的山石：假山石、天然石、人工石、水石、根石、石砌。

11、等高线法，两相邻等高线切面之间的垂直距离h叫等高距；在水平投影图中两相邻等高线之间的垂直距离称为高差。

12、水面平面表示法有线性、点状、面状三种，其中在总平面图中最常用的是线性表示法。

13、在建筑立面图中，其中的标高必须要有。

14、作图中在对圆的半径进行标注时，数字前要加直径符号。

15、园林图纸分为施工图和效果图。

16、若用A2幅面绘图，c为420mm，a为594mm；若用A4幅面绘图，c为210mm，a为297mm。

17、在园林制图中互相平行的图线，其间隙不宜小于1mm。

18、标高和总平面图中所用的单位为米，其他尺寸均以毫米为单位。

19、索引符号用10mm的细实线圆来表示，水平直径又将其分为上下两部分，上侧表示编号，下侧表示名称。

20、三面正投形图是指植物或建筑物的立面、俯视图和侧面的组合图。

21、园林植物的分类，根据其特性分为乔木、灌木、藤本、草本、蕨类、水生植物和其他植物七大类。

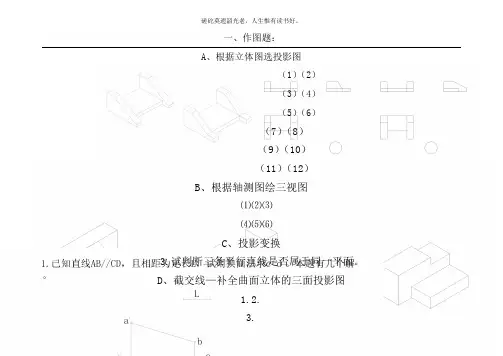

制图题答案

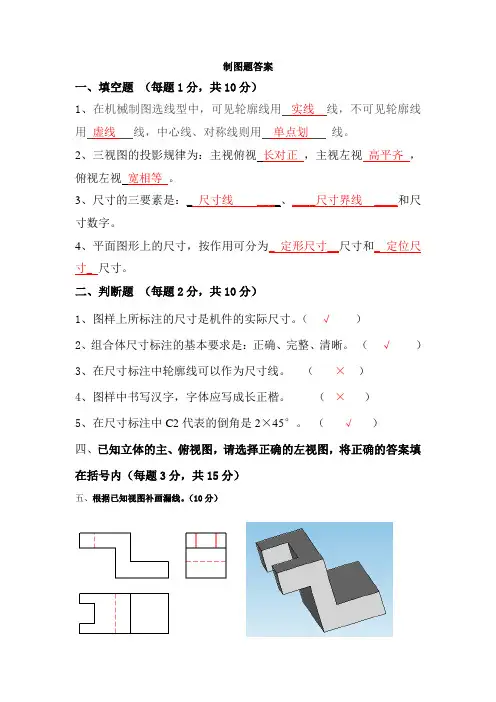

一、填空题（每题1分，共10分）
1、在机械制图选线型中，可见轮廓线用实线线，不可见轮廓线用虚线线，中心线、对称线则用单点划线。

2、三视图的投影规律为：主视俯视长对正，主视左视高平齐，俯视左视宽相等。

3、尺寸的三要素是：_尺寸线 ____、____尺寸界线 ____和尺寸数字。

4、平面图形上的尺寸，按作用可分为_ 定形尺寸__尺寸和_ 定位尺寸_ 尺寸。

二、判断题（每题2分，共10分）
1、图样上所标注的尺寸是机件的实际尺寸。

（√）
2、组合体尺寸标注的基本要求是：正确、完整、清晰。

（√）
3、在尺寸标注中轮廓线可以作为尺寸线。

（×）
4、图样中书写汉字，字体应写成长正楷。

（×）
5、在尺寸标注中C2代表的倒角是2×45°。

（√）
四、已知立体的主、俯视图，请选择正确的左视图，将正确的答案填在括号内（每题3分，共15分）
五、根据已知视图补画漏线。

（10分）
六、根据视图想象立体形状，并标注尺寸（量取图形尺寸，取整数）。

（共10分）
七、根据立体图补画另两个视图（高度尺寸自定）。

（共20分主视图10分、左视图10分）。
