【任务分析】 掌握园林建筑施工平面图、立面图、剖面图及详图的绘制方法与步骤; 能够识读并绘制园林建筑施工图。
【任务准备】 工作地点: 园林绘图室。 工具材料: 绘图板、丁字尺、三角板、比例尺、圆规、绘图笔、绘图 仪及其他辅助工具仪器等; 绘图纸、描图纸、黑墨水等。
【相关知识】
园林建筑是指在园林中具有造景功能, 同时又能供人游览、观赏、休 息的各类建筑物。按使用功能可分为五大类: ①园林建筑小品, 如园灯、 园椅、景墙、栏杆等; ②游憩性建筑, 如亭、廊、榭、舫、花架、游船 码头、露天剧场、各类展览厅等; ③ 服务性建筑,如茶室、餐厅、接待 室、小卖部等; ④公用性建筑, 如路标、停车场、厕所、供电及照明设 施、给水排水设施、果皮箱等; ⑤管理性建筑, 如公园大门、办公室、 食堂、温室、仓库等。
项目五 园林施工图识读与绘制

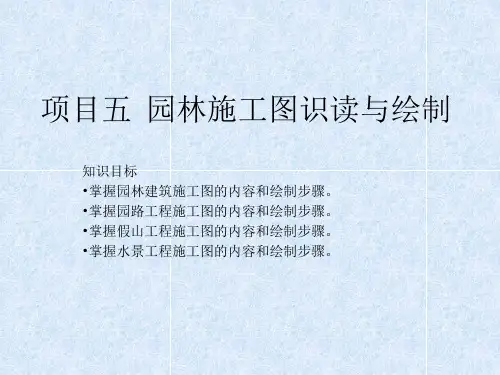

知识目标 •掌握园林建筑施工图的内容和绘制步骤。 •掌握园路工程施工图的内容和绘制步骤。 •掌握假山工程施工图的内容和绘制步骤。 •掌握水景工程施工图的内容和绘制步骤。
任务一 园林建筑施工图
【任务描述】 识读并绘制图5-1-1 所示园林建筑施工图。 要求: ①图例、符号符合《总平面图图例》和《建筑图例》的要求, 自 行设计的图例、符号应以简洁、美观、清晰为原则; ②图面上各要素 之间的关系清晰、表示正确, 有可操作性; ③图面整洁、字体端正、注 记清晰。
在进行园林设计时, 须提供园林建筑单体的设计, 并给出建筑的外形、 尺寸和材料等;在施工阶段, 要求提供建筑的基础、各构件的结构以及 各节点的施工方法等。
园林建筑施工图包括园林建筑总平面图、平面图、立面图、剖面图和 建筑详图。
任务二 园路工程施工图
【任务描述】 识读并绘制图5-2-1 和图5-2-2 所示某园路工程平面图、断面图和铺装 详图。 要求: ①图面整洁、布局合理, 字体端正, 注记清晰; ②图面上各要素之 间的关系清晰、表示正确。
