产品装配工艺要求

机械装配工艺的技术要求机械装配工艺是指将零部件按照一定的顺序和方法进行组装，以完成整个产品的加工过程。

在机械装配过程中，技术要求是保证产品质量和生产效率的关键。

本文将从工艺流程、设备要求、操作要点和质量控制等方面，介绍机械装配工艺的技术要求。

一、工艺流程机械装配工艺的流程一般包括以下几个步骤：零部件清洗、零部件检验、零部件配套检查、零部件预组装、总装调试和成品检验。

每个步骤都有其特定的技术要求，下面将逐一进行介绍。

1.零部件清洗：在装配前，需要对零部件进行清洗，以去除表面的油污、灰尘等杂质。

清洗过程要注意采用适当的清洗剂和工艺，避免对零部件造成损伤。

2.零部件检验：在清洗完成后，需要对零部件进行检验，确保其尺寸、形状和质量符合要求。

检验过程应严格按照相关标准和规范进行，避免缺陷零部件的装配。

3.零部件配套检查：在装配前，需要对配套零部件进行检查，确保其互换性和配合精度。

配套零部件的尺寸、形状和质量要与主体零部件相匹配，以保证装配的顺利进行。

4.零部件预组装：在配套零部件检查合格后，可以进行零部件的预组装。

预组装过程中，要注意安装顺序、紧固力矩和润滑剂的使用，以确保零部件的正确安装和相互配合。

5.总装调试：在零部件预组装完成后，可以进行总装调试。

总装调试包括外观检查、功能测试和性能调整等环节，确保产品的外观质量和工作性能符合要求。

6.成品检验：总装调试完成后，需要对成品进行检验，确保产品的质量达到标准要求。

成品检验应包括外观检查、功能测试和性能测试等内容，以保证产品的合格出厂。

二、设备要求机械装配工艺中，所需设备包括清洗设备、检验设备、预组装设备和调试设备等。

这些设备要求具备以下特点：1.清洗设备：清洗设备应具备良好的清洗效果和操作便捷性，能够满足清洗零部件的要求。

清洗设备的温度、压力和清洗剂的种类应根据零部件的材质和清洗要求确定。

2.检验设备：检验设备应具备高精度和可靠性，能够准确检测零部件的尺寸、形状和质量。

开关柜装配1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2、设备和工具2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。

2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2㎜。

3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。

3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。

3.2.3产品上的所有指示灯和按钮颜色应符合GB/T2682-1981《电工成套装置中的指示灯和按钮颜色》的规定，或符合原理图或接线图的规定。

通用装配工艺及要求一．装配基本规范装配工在装配之前，应首先熟悉本工位的工艺文件、图纸及技术要求；并在装配工作中，严格执行工艺及产品图纸等技术要求机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。

装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。

，装配前应主动检查零部件的正确性和外观质量，发现不合格产品及零部件不应装配，应及时向质量人员报告外购件必须先经过试验检查合格后，才能投入装配。

装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。

装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。

各配钻孔应按装配图和工艺规定。

相配零件的配合尺寸要准确，不得偏斜需在整车上进行焊接作业时，应断开整车电源总开关，以及其它精密控制单元的插接器（如电控发动机ECU，自动变速箱ECU等），焊接用搭铁线应尽量远离整车线束，并且搭铁要牢固、可靠压入平键及装卸轴承时，不得用铁锤敲打，应用木锤、铅、铝、紫铜锤或用装配工具进行装配装配滑动零件，如花键轴和带花键孔的齿轮等，应保证能相对地灵活移动装配在同一位置的螺钉，应保证长短一致，松紧均匀部件上各外露件如螺钉、铆钉、销钉、标牌、轴头及发蓝、电镀等件均应整齐完好，不许有损伤或字迹不清等现象，否则应予以更换，以确保外观质量二．滚动轴承的装配工艺要点轴承的安装必须在干燥、清洁的环境条件下进行。

安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。

所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂轴承装配前，轴承位不得有任何的污质存在轴承装配时应在配合件表面涂一层润滑油，轴承无型号的一端应朝里，即靠轴肩方向必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。

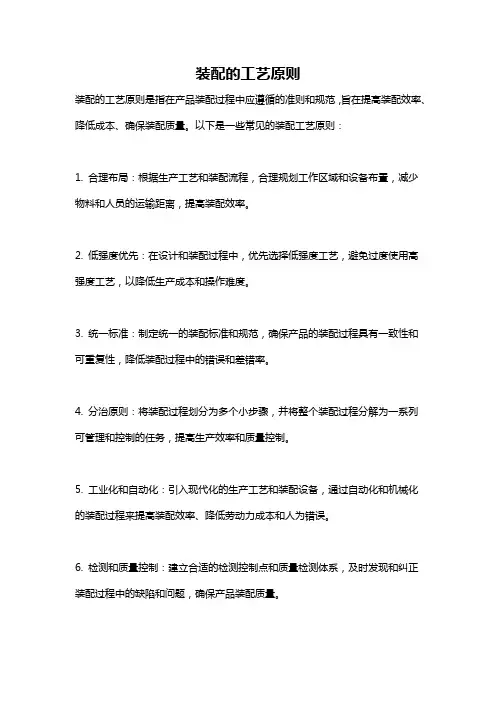

装配的工艺原则
装配的工艺原则是指在产品装配过程中应遵循的准则和规范，旨在提高装配效率、降低成本、确保装配质量。

以下是一些常见的装配工艺原则：
1. 合理布局：根据生产工艺和装配流程，合理规划工作区域和设备布置，减少物料和人员的运输距离，提高装配效率。

2. 低强度优先：在设计和装配过程中，优先选择低强度工艺，避免过度使用高强度工艺，以降低生产成本和操作难度。

3. 统一标准：制定统一的装配标准和规范，确保产品的装配过程具有一致性和可重复性，降低装配过程中的错误和差错率。

4. 分治原则：将装配过程划分为多个小步骤，并将整个装配过程分解为一系列可管理和控制的任务，提高生产效率和质量控制。

5. 工业化和自动化：引入现代化的生产工艺和装配设备，通过自动化和机械化的装配过程来提高装配效率、降低劳动力成本和人为错误。

6. 检测和质量控制：建立合适的检测控制点和质量检测体系，及时发现和纠正装配过程中的缺陷和问题，确保产品装配质量。

7. 持续改进：不断跟踪和评估装配过程的效率和质量，通过不断改进和优化，提高装配工艺的稳定性和可靠性。

这些装配工艺原则可以帮助企业提高装配效率、降低成本、提高质量，从而实现生产的高效率和高质量。

装配工艺要求及标准
装配工艺要求及标准是指在产品的装配过程中所需满足的技术要求和标准规定。

这些要求和标准旨在确保产品的质量、性能和可靠性达到预期的水平，并且保证产品的生产成本和工期符合预算。

常见的装配工艺要求和标准包括以下内容：
1.装配工艺和工程图纸：在进行产品装配前，必须准备详细的工程图纸和装配工艺流程，以确保装配过程中每一个工艺环节的准确性和合法性。

2.装配精度和容差控制：装配精度和容差控制是确保产品性能和可靠性的关键因素。

在装配过程中，必须严格控制装配精度和容差，以确保产品符合规格和标准要求。

3.材料和构造标准：在进行产品装配时，必须选用符合国家和行业标准的材料和构造，以确保产品的质量和安全性达到预期水平。

4.检测和测试标准：在完成产品装配后，必须进行全面的检测和测试，以确保产品在正常工作条件下的性能、可靠性和安全性。

5.质量控制标准：在产品的装配过程中，必须采用科学的质量控制方法和标准，以确保产品的质量和可靠性。

6.环境和安全要求：在进行产品装配时，必须遵守相关的环境和安全要求，以确保产品不会对环境和人身安全造成危害。

通用装配工艺及要求一.装配基本规范装配工在装配之前,应首先熟悉本工位的工艺文件、图纸及技术要求;并在装配工作中,严格执行工艺及产品图纸等技术要求机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配,严禁私自修改作业内容或以非正常的方式更改零件。

装配时,应检查零件与装配有关的形状和尺寸精度是否合格,检查有无变形、损坏等,并应注意零件上各种标记,防止错装。

,装配前应主动检查零部件的正确性和外观质量,发现不合格产品及零部件不应装配,应及时向质量人员报告外购件必须先经过试验检查合格后,才能投入装配。

装配时,零件、工具应有专门的摆放设施,原则上零件、工具不允许摆放在机器上或直接放在地上,如果需要的话,应在摆放处铺设防护垫或地毯。

装配过程中零件不得磕碰、切伤,不得损伤零件表面,或使零件明显弯、扭、变形,零件的配合表面不得有损伤。

各配钻孔应按装配图和工艺规定。

相配零件的配合尺寸要准确,不得偏斜需在整车上进行焊接作业时,应断开整车电源总开关,以及其它精密控制单元的插接器（如电控发动机ECU,自动变速箱ECU等，焊接用搭铁线应尽量远离整车线束, 并且搭铁要牢固、可靠压入平键及装卸轴承时,不得用铁锤敲打,应用木锤、铅、铝、紫铜锤或用装配工具进行装配装配滑动零件,如花键轴和带花键孔的齿轮等,应保证能相对地灵活移动装配在同一位置的螺钉,应保证长短一致,松紧均匀部件上各外露件如螺钉、铆钉、销钉、标牌、轴头及发蓝、电镀等件均应整齐完好,不许有损伤或字迹不清等现象,否则应予以更换,以确保外观质量二.滚动轴承的装配工艺要点轴承的安装必须在干燥、清洁的环境条件下进行。

安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。

所有配合连接表面必须仔细清洗并除去毛刺,铸件未加工表面必须除净型砂轴承装配前,轴承位不得有任何的污质存在轴承装配时应在配合件表面涂一层润滑油,轴承无型号的一端应朝里,即靠轴肩方向必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鲫头等工具直接敲击轴承端面,以免损伤轴承。

（中国海洋大学机械设计制造及其自动化专业）生产实习——企业装配车间：装配工艺要求1.基本要求1.1.产品必须严格按照设计图纸、工艺要求及与产品有关的标准规定进行装配，不得少装、漏装。

1.2.凡待装的零部件（包括外购、外协件）必须通过检验合格后方能进行装配。

1.3.装配环境必须清洁，零部件在装配前，必须将铁屑、毛刺、油污和泥沙等杂物清除干净。

1.4.零部件在装配时，其配合面和摩擦表面应光洁不允许有锈蚀，划痕和碰伤等缺陷存在，配合表面和工作面均应清理干净，并涂以适量的防锈油。

零件的油孔、油槽应清洁通畅。

1.5.凡已涂漆的零部件在油漆未干前，不得进行装配。

1.6.各部管路装配后必须通畅，变速和转向机构应操纵灵活。

1.7.装配过程中零件不得磕碰、刮伤和锈蚀。

输送螺旋壳体，升运器壳体和粮箱等有一定形状要求的零部件装配后应保持其完整的外形。

1.8.装配过程中的机械加工工序如钻孔、攻丝等应符合KS139-86《机械加工件通用技术条件》的规定。

1.9.输送螺旋轴、逐稿轮轴、滚筒轴等均应按工艺要求进行校正。

1.10.在装配弹簧时，不准任意拉长或切短，弹簧长度的调整应使用调整量规。

1.11.各种油管不得有凹痕、皱折、压扁、破裂等现象，管路弯曲处应圆滑。

软管不得有扭转现象。

1.12.所有密封用橡胶带均须处于正确位置。

1.13.橡胶轴套装配前应在清洁的水中浸泡。

1.14.零部件装配后，各润滑处必须注入适量的润滑油（脂）。

1.15.用修配法装配的零件，修整后的主要配合尺寸必须符合设计要求和工艺规定。

2.各种连接方法的要求2.1.螺钉、螺栓连接2.1.1.同一零部件用多个螺钉或螺栓紧固时，各螺钉（螺栓）需顺时针、交叉、对称逐步拧紧，如有定位销，应从靠近定位销的螺钉（螺栓）开始，如图所示。

a bc d2.1.2.螺栓、螺钉和螺母紧固时严禁打击或使用不合适的旋具与扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损伤。

2.1.3.有特殊要求的螺栓，螺纹的旋入部分应按工艺要求涂以适量的润滑油或密封胶。

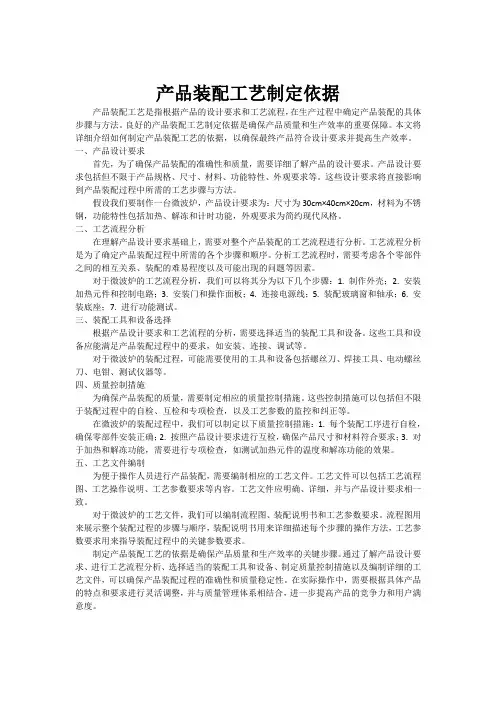

产品装配工艺制定依据产品装配工艺是指根据产品的设计要求和工艺流程，在生产过程中确定产品装配的具体步骤与方法。

良好的产品装配工艺制定依据是确保产品质量和生产效率的重要保障。

本文将详细介绍如何制定产品装配工艺的依据，以确保最终产品符合设计要求并提高生产效率。

一、产品设计要求首先，为了确保产品装配的准确性和质量，需要详细了解产品的设计要求。

产品设计要求包括但不限于产品规格、尺寸、材料、功能特性、外观要求等。

这些设计要求将直接影响到产品装配过程中所需的工艺步骤与方法。

假设我们要制作一台微波炉，产品设计要求为：尺寸为30cm×40cm×20cm，材料为不锈钢，功能特性包括加热、解冻和计时功能，外观要求为简约现代风格。

二、工艺流程分析在理解产品设计要求基础上，需要对整个产品装配的工艺流程进行分析。

工艺流程分析是为了确定产品装配过程中所需的各个步骤和顺序。

分析工艺流程时，需要考虑各个零部件之间的相互关系、装配的难易程度以及可能出现的问题等因素。

对于微波炉的工艺流程分析，我们可以将其分为以下几个步骤：1. 制作外壳；2. 安装加热元件和控制电路；3. 安装门和操作面板；4. 连接电源线；5. 装配玻璃窗和轴承；6. 安装底座；7. 进行功能测试。

三、装配工具和设备选择根据产品设计要求和工艺流程的分析，需要选择适当的装配工具和设备。

这些工具和设备应能满足产品装配过程中的要求，如安装、连接、调试等。

对于微波炉的装配过程，可能需要使用的工具和设备包括螺丝刀、焊接工具、电动螺丝刀、电钳、测试仪器等。

四、质量控制措施为确保产品装配的质量，需要制定相应的质量控制措施。

这些控制措施可以包括但不限于装配过程中的自检、互检和专项检查，以及工艺参数的监控和纠正等。

在微波炉的装配过程中，我们可以制定以下质量控制措施：1. 每个装配工序进行自检，确保零部件安装正确；2. 按照产品设计要求进行互检，确保产品尺寸和材料符合要求；3. 对于加热和解冻功能，需要进行专项检查，如测试加热元件的温度和解冻功能的效果。
