装配工艺的三个基本条件

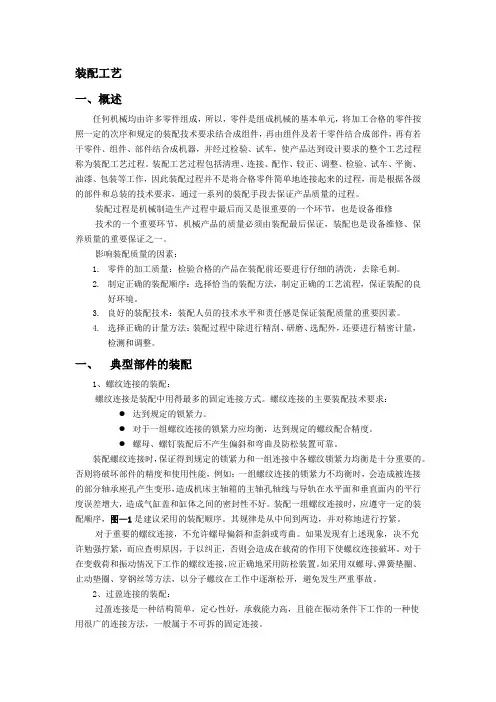

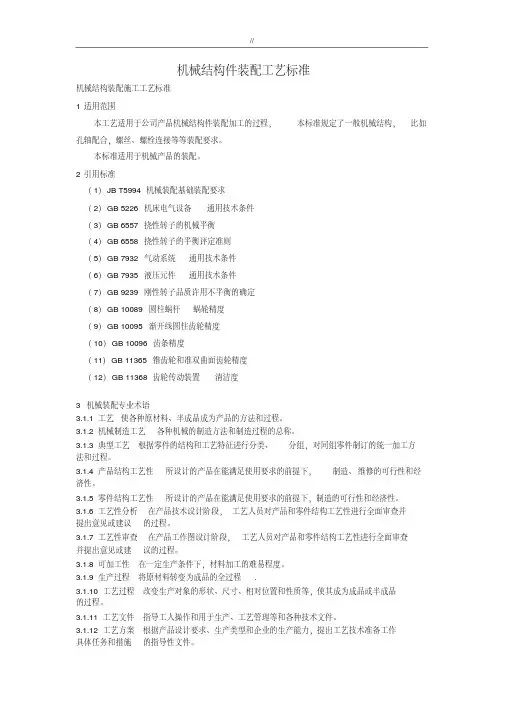

装配工艺一、概述任何机械均由许多零件组成，所以，零件是组成机械的基本单元，将加工合格的零件按照一定的次序和规定的装配技术要求结合成组件，再由组件及若干零件结合成部件，再有若干零件、组件、部件结合成机器，并经过检验、试车，使产品达到设计要求的整个工艺过程称为装配工艺过程。

装配工艺过程包括清理、连接、配作、较正、调整、检验、试车、平衡、油漆、包装等工作，因此装配过程并不是将合格零件简单地连接起来的过程，而是根据各级的部件和总装的技术要求，通过一系列的装配手段去保证产品质量的过程。

装配过程是机械制造生产过程中最后而又是很重要的一个环节，也是设备维修技术的一个重要环节，机械产品的质量必须由装配最后保证，装配也是设备维修、保养质量的重要保证之一。

影响装配质量的因素：1.零件的加工质量：检验合格的产品在装配前还要进行仔细的清洗，去除毛刺。

2.制定正确的装配顺序：选择恰当的装配方法，制定正确的工艺流程，保证装配的良好环境。

3.良好的装配技术：装配人员的技术水平和责任感是保证装配质量的重要因素。

4.选择正确的计量方法：装配过程中除进行精刮、研磨、选配外，还要进行精密计量，检测和调整。

一、典型部件的装配1、螺纹连接的装配：螺纹连接是装配中用得最多的固定连接方式。

螺纹连接的主要装配技术要求：●达到规定的锁紧力。

●对于一组螺纹连接的锁紧力应均衡，达到规定的螺纹配合精度。

●螺母、螺钉装配后不产生偏斜和弯曲及防松装置可靠。

装配螺纹连接时，保证得到规定的锁紧力和一组连接中各螺纹锁紧力均衡是十分重要的。

否则将破坏部件的精度和使用性能，例如：一组螺纹连接的锁紧力不均衡时，会造成被连接的部分轴承座孔产生变形，造成机床主轴箱的主轴孔轴线与导轨在水平面和垂直面内的平行度误差增大，造成气缸盖和缸体之间的密封性不好。

装配一组螺纹连接时，应遵守一定的装配顺序，图—1是建议采用的装配顺序。

其规律是从中间到两边，并对称地进行拧紧。

对于重要的螺纹连接，不允许螺母偏斜和歪斜或弯曲。

通用装配工艺及要求一．装配基本规范装配工在装配之前，应首先熟悉本工位的工艺文件、图纸及技术要求；并在装配工作中，严格执行工艺及产品图纸等技术要求机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。

装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。

，装配前应主动检查零部件的正确性和外观质量，发现不合格产品及零部件不应装配，应及时向质量人员报告外购件必须先经过试验检查合格后，才能投入装配。

装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。

装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。

各配钻孔应按装配图和工艺规定。

相配零件的配合尺寸要准确，不得偏斜需在整车上进行焊接作业时，应断开整车电源总开关，以及其它精密控制单元的插接器（如电控发动机ECU，自动变速箱ECU等），焊接用搭铁线应尽量远离整车线束，并且搭铁要牢固、可靠压入平键及装卸轴承时，不得用铁锤敲打，应用木锤、铅、铝、紫铜锤或用装配工具进行装配装配滑动零件，如花键轴和带花键孔的齿轮等，应保证能相对地灵活移动装配在同一位置的螺钉，应保证长短一致，松紧均匀部件上各外露件如螺钉、铆钉、销钉、标牌、轴头及发蓝、电镀等件均应整齐完好，不许有损伤或字迹不清等现象，否则应予以更换，以确保外观质量二．滚动轴承的装配工艺要点轴承的安装必须在干燥、清洁的环境条件下进行。

安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。

所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂轴承装配前，轴承位不得有任何的污质存在轴承装配时应在配合件表面涂一层润滑油，轴承无型号的一端应朝里，即靠轴肩方向必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。

机械装配工艺详解职业生涯2010-01-10 19:55:32 阅读122 评论0 字号：大中小订阅9．1机械装配工艺概述一、机器装配的基本概念根据规定的技术要求，将零件或部件进行配合和连接，使之成为半成品或成品的过程，称为装配。

机器的装配是机器制造过程中最后一个环节，它包括装配、调整、检验和试验等工作。

装配过程使零件、套件、组件和部件间获得一定的相互位置关系，所以装配过程也是一种工艺过程。

为保证有效地进行装配工作，通常将机器划分为若干能进行独立装配的装配单元。

1、零件：是组成机器的最小单元，由整块金属或其它材料制成的。

(见教材P246)2、套件（合件）：是在一个基准零件上，装上一个或若干个零件构成的。

是最小的装配单元。

3、组件：是在一个基准零件上，装上若干套件及零件而构成的。

如，主轴组件。

4、部件：是在一个基准零件上，装上若干组件、套件和零件而构成的。

如，车床的主轴箱。

部件的特征：是在机器中能完成一定的、完整的功能。

二、各种生产类型的装配特点：(见教材P233表9.1)三、装配精度与装配尺寸链1、装配精度：为了使机器具有正常工作性能，必须保证其装配精度。

机器的装配精度通常包含三个方面的含义：(见教材P233)（1）相互位置精度：指产品中相关零部件之间的距离精度和相互位置精度。

如平行度、垂直度和同轴度等（2）相对运动精度：指产品中有相对运动的零部件之间在运动方向和相对运动速度上的精度。

如传动精度、回转精度等。

（3）相互配合精度：指配合表面间的配合质量和接触质量。

2、装配尺寸链（1）装配尺寸链的定义：在机器的装配关系中，由相关零件的尺寸或相互位置关系所组成的一个封闭的尺寸系统，称为装配尺寸链。

（2）装配尺寸链的分类：1）直线尺寸链：由长度尺寸组成，且各环尺寸相互平行的装配尺寸链。

2）角度尺寸链：由角度、平行度、垂直度等组成的装配尺寸链。

3）平面尺寸链：由成角度关系布置的长度尺寸构成的装配尺寸链。

（3）装配尺寸链的建立方法：1）确定装配结构中的封闭环；2）确定组成环：从封闭环的的一端出发，按顺序逐步追踪有关零件的有关尺寸，直至封闭环的另一端为止，而形成一个封闭的尺寸系统，即构成一个装配尺寸链。

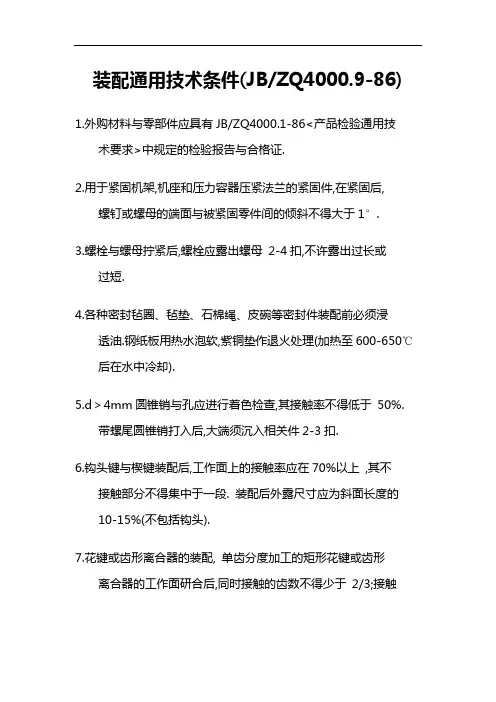

装配通用技术条件(JB/ZQ4000.9-86) 1.外购材料与零部件应具有JB/ZQ4000.1-86<产品检验通用技术要求>中规定的检验报告与合格证.2.用于紧固机架,机座和压力容器压紧法兰的紧固件,在紧固后,螺钉或螺母的端面与被紧固零件间的倾斜不得大于1°.3.螺栓与螺母拧紧后,螺栓应露出螺母2-4扣,不许露出过长或过短.4.各种密封毡圈、毡垫、石棉绳、皮碗等密封件装配前必须浸透油.钢纸板用热水泡软,紫铜垫作退火处理(加热至600-650℃后在水中冷却).5.d＞4mm圆锥销与孔应进行着色检查,其接触率不得低于50%.带螺尾圆锥销打入后,大端须沉入相关件2-3扣.6.钩头键与楔键装配后,工作面上的接触率应在70%以上,其不接触部分不得集中于一段. 装配后外露尺寸应为斜面长度的10-15%(不包括钩头).7.花键或齿形离合器的装配, 单齿分度加工的矩形花键或齿形离合器的工作面研合后,同时接触的齿数不得少于2/3;接触率在齿长和齿高方向上均不得低于50%,研合时可用0.05mm的塞尺检查齿侧隙,塞尺不得插入全齿长.8.锥轴伸与轴孔配合表面接触应均匀, 着色研合检验时其接触率不得低于70%.9.各类联轴器技术要求及轴向(△X)、径向(△Y)与角向(△α)的许用补偿量,应符合有关联轴器标准的规定.10.轴承外圈与开式箱体或轴承座的各半圆孔间不准有"夹帮"现象,各半圆孔的"修帮"尺寸,不准超过下表规定的最大值.滚动轴承装配修帮尺寸mm━━━━━━━━━━━━━━━━━━━━━━轴承外径D bmax hmax ──────────────────────≤1200.1010 120-2600.1515 260-4000.2020＞4000.2530 ━━━━━━━━━━━━━━━━━━━━━━11.采用润滑脂的轴承,装配后在轴承空腔内注入相当空腔容积65-80%的清洁润滑脂.12.轴承装在轴上后应靠紧轴肩,轴承内圈在常温状态经打击没有串动现象的情况下,圆锥滚子轴承和向心推力球轴承与轴肩的间隙不得大于0.05mm.其它轴承不得大于0.10mm.13.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃.14.在轴两端采用了径向间隙不可调的向心轴承(或滚针轴承、螺旋滚子轴承等), 而且轴的轴向位移又是以两端端盖限定时,必须留出间隙 C.如果没规定C的数值,通常可按C=0.2-0.4mm规定,当温差变化较大或两轴承中心距较大时,间隙C的数值可按下式计算:C=Lα△t+0.15式中:C─轴承外座圈与端盖间的间隙,mm.L─两轴承中心距,mm.α─轴材料的线膨胀系数(取α=12×10^(-6)△t─轴工作时温度与环境温度之差,℃ .0.15─轴膨胀后剩余的间隙,mm.15.单列圆锥滚子轴承、向心推力球轴承、双向推力球轴承向游隙按(表1)调整.双列和四列圆锥滚子轴承在装配时均应检查其轴向游隙,并应符合(表2)的要求.表1 :mm━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━轴承内径向心推力球轴承向游隙单列圆锥滚子轴承向游隙双列推力球轴承向游隙轻系列中及重系列轻系列轻宽.中及中宽系列轻系列中及重系列───────────────────────────────────────────≤300.02-0.060.03-0.090.03-0.100.04-0.110.03-0.080.05-0.1130-500.03-0.090.04-0.100.04-0.110.05-0.130.04-0.100.06-0.1250-800.04-0.100.05-0.120.05-0.130.06-0.150.05-0.120.07-0.1480-1200.05-0.120.06-0.150.06-0.150.07-0.180.06-0.150.10-0.18120-1500.06-0.150.07-0.180.07-0.180.08-0.20--150-1800.07-0.180.08-0.200.09-0.200.10-0.22--180-2000.09-0.200.10-0.220.12-0.220.14-0.24--＞200-250--0.18-0.300.18-0.30-- ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━表2: 双列、四列圆锥滚子轴承的轴向游隙mm━━━━━━━━━━━━━━━━━━━━━━━━━━━双列圆锥滚子轴向游隙轴承内径一般情况内圈比外圈温度高25-30℃───────────────────────────≤800.10-0.200.30-0.40 80-1800.15-0.250.40-0.50180-2250.20-0.300.50-0.60225-3150.30-0.400.70-0.80315-5600.40-0.500.90-1.00───────────────────────────四列圆锥滚子轴承内径轴向游隙───────────────────────────120-1800.15-0.25180-3150.20-0.30315-4000.25-0.35400-5000.30-0.40500-6300.30-0.40630-8000.35-0.45800-10000.35-0.451000-12500.40-0.50━━━━━━━━━━━━━━━━━━━━━━━━━━━16.滑动轴承上、下轴瓦的接合面要接触良好,无螺钉把紧的轴瓦接合面,用0.05mm和塞尺从外侧检查,在各处的塞入深度, 都不得大于接合面的1/3.17.上、下轴瓦装配后其外圆应与相关轴承孔良好接触,如果图样或相关设计文件对接触率未作具体规定时,应按下表的规定执行.上下轴瓦外圆与相关轴承孔的接触要求:━━━━━━━━━━━━━━━━━━━━━━━━━━━项目接触要求上瓦下瓦───────────────────────────接触角α:稀油润滑130°150°油脂润滑120°140°α角内接触率60%70%瓦侧间隙b,mm D≤200时,0.05mm塞尺不准塞入D＞200时,0.10mm塞尺不准塞入━━━━━━━━━━━━━━━━━━━━━━━━━━━18.轴瓦内孔刮研后,应与相关轴颈接触良好, 如图样或相关设计文件未作具体规定时,则按下表的规定执行.上下轴瓦内孔与相关轴颈的接触要求:━━━━━━━━━━━━━━━━━━━━━━━━━━━接触角αα角范围内接触点,点数/25×25mm^2───────────────────────────稀油轴转速轴瓦内径,mm 油脂r/min≤180180-360360-500润润≤30043 2滑滑300-50054 3120°90°500-1000654＞100086 5━━━━━━━━━━━━━━━━━━━━━━━━━━━注:受力较小的轴瓦、接触点可在25×25mm^2的面积上,按表中数值降低1个接触点.19.上、下轴瓦接触角α以外的部分均需刮出油楔(如下表所示C1),楔形从瓦口开始由最大逐步过渡到零,楔形最大值按下表中规定. 上、下轴瓦经刮研达要求并组装后,轴瓦内径与轴顶部处的间隙值C应达到图样配合公差的中间值或接近上限值.上下轴瓦油楔尺寸:(油楔最大值C1)━━━━━━━━━━━━━━━━━━━━━━━━━━━稀油润滑C1≈C油脂润滑距瓦两端面10-15mm范围内,C1≈C中间部位C1≈2C. ━━━━━━━━━━━━━━━━━━━━━━━━━━━注:C值为轴瓦的最大配合间隙.20.轴瓦中装固定销用的通孔,应在瓦口面与相关轴承孔的开合面保持平齐的情况下, 与其配钻铰. 固定销打入后,应与销孔紧密配合, 不得有松动现象,销子的端面应低于轴瓦内孔2-3mm.21.过盈配合零件在装配前必须对配合部位进行复检, 并做好记录.过盈量应符合图样或工艺文件的规定;与轴肩相靠的相头轮或环的端面,以及作为装配基准的轮缘端面,与孔的垂直度偏差应在图样规定的范围内.22.压装的轴和套允许在引入端制作导锥, 导锥的长度不准超过配合部位长度的15%,锥度各工厂自定.23.采用压力机压装时,应做好压力变化的记录,压力变化应当平稳,出现异常时就进行分析,不准有压坏零件配合表面的现象. 图样有最大压入力的要求时,应达到规定数值,不准过大或过小.24.压装完成后,在轴肩处必须靠紧,间隙不得大于0.10mm.25.热装薄环或轮缘时,在端面处应设置可靠的定位基准.热装后轴与环或轮毂与轮缘之间的中心不准出现互相偏斜现象.26.除铸铁轮毂与钢制轮缘在热装后可向轮毂内壁均匀浇冷水外,其余热装零件均应自然冷却,不准急冷.27.零件热装时,必须靠紧轴肩或其它相关端面.零件经过冷缩后, 零件与轴肩或其它相关端面的间隙在图样未做规定时, 不得大于配合长度尺寸的1/1000.28.主动链轮和被动链轮齿的中心线应当重合. 其偏移误码差不得大于两链轮中心距2/1000.29.链条非工作边的下垂度,在图样没有具体规定时,按两链轮中心距的1-4.5%的规定.30.相关的两个平面需要互研时, 只能在两个平面各自按平板或平尺刮研接近合格后,方准两件互研.被刮研表面接触点在图样或相关设计文件无具体规定或以精磨代替刮研时,应符合下表规定.一般情况下的平面刮研接触点━━━━━━━━━━━━━━━━━━━━━━━━━━━滑动速度接触面积,m^2≤0.20＞0.20m/s点数/25×25mm^2 ───────────────────────────≤0.50340.50-1.5043━━━━━━━━━━━━━━━━━━━━━━━━━━━31.下列回转零件必须做静平衡试验:1).图样已给出不平衡力矩限值的零件;2).对于没有注明静平衡试验的回转零件,当Q.nmax＞25时均需进行静平衡试验.式中Q为回转零件的质量,t;nmax为回转零件的最大转速,r/min.当nmax≤20r/min的以及锻造的全加工、全对称的回转零件不作静平衡试验.32.对于需要作平衡试验,但未规定平衡精度时,按JB/ZZ4-86<<刚体转动件的平衡>>规定的平衡精度G18执行. 33.所有铸造液压缸体等容器,如试压工序是安排在粗加工后进行的,而在精加工后表面又出现了气孔、裂纹、夹渣等缺陷时,则必须重新进行试压.34.所有钢板焊接的液压罐等容器,焊后应进行试压, 焊缝处经过切削加工时,则要重新试压.35.锻造或锻焊结构的液压缸等,要采用外观、超声波探伤、液压试验等方法,对承压的可靠性进行检验.36.探伤表面粗糙度应达到Ra3.2μm.37.承压母体试压与装配后的密封试压,如无特殊规定试验压力,一般为工作压力的1.5倍.38.零件母体承压可靠性的试压,保压15min(允许补压),母体各部不准有渗漏现象.39.装配件密封性试压,保压2min,不降压,且各密封处不准有渗漏现象.40.固定在机体上的管路,应按照JB/ZQ4000.8-86<<管道与容器焊接防锈通用技术要求>>的规定,进行清洗与防锈处理锻件通用技术要求(JB/ZQ4000.7-86)1.锻件上不应有白点,根据图样、工艺文件或订货技术要求的规定进行白点检查, 当发现有白点时,该批所有锻件必须经单个检查后,确定是否合格.2.锻件的力学性能试验,按图样、工艺文件或订货技术要求的规定可在纵向、切向和横向的试样上进行,试验的结果应符合JB/ZQ4287-86 (优质碳素结构钢)和JB/ZQ4288-86(合金结构钢)的规定.3.锻件根据其用途和工作条件,按试验种类分为:Ⅰ、Ⅱ、Ⅲ、Ⅳ和Ⅴ五组.每组锻件除Ⅰ组外,其必要的试验范围按下表规定.设计部门或订货单位对锻件力学性能有要求时,必须在图样或订货技术要求中注明.若未注明,则按Ⅰ组锻件处理.━━━━━━━━━━━━━━━━━━━━━━━一、锻件组别:Ⅰ1.组别的基本标志1)检验特性: 不试验.2)组成批的条件: 同一钢号的锻件.1.组别的基本标志1)检验特性: 测定每批中锻件的硬度.2)组成批的条件:根据同一规范进行热处理的同一钢号的锻件.2.验收时的必要力学性能指标: HB3.试验方法1)力学性能: -2)硬度: 每批中试验5%,但不少于5件.三、锻件组别:Ⅲ1.组别的基本标志1)检验特性: 测定每一锻件的硬度.2)组成批的条件:共同进行热处理的同一钢号的锻件.2.验收时必要力学性能指标: HB3.试验方法:1)力学性能: -2)硬度: 每一锻件均受试验.1.组别的基本标志1)检验特性:测定每一锻件的硬度和每一批中的力学性能.2)组成批的条件:共同进行热处理的同一炉号的锻件.2.验收时的必要力学性能指标:σs或σb, δ5, ψ, αk3.试验方法1)力学性能: 试验数量.a.锻件重量在10kg以下,每批在300件以下者,试验2件;每批超过300件者,试验0.5%,但不少于2件.b.锻件重量超过10-20kg,每批在200件以下者,试验2件:每批超过200件者,试验1%,但不得少于2件.c.锻件重量超过20kg,每批超过150件以下者,试验2件;每批超过150者,试验1.5%,但不得少于3件.2)硬度:每一锻件均受试验,选择具有极限的毛坯作力学性能试验.五、锻件组别:Ⅴ1.组别的基本标志1)检验特性: 测定每一锻件的力学性能.2)组成批的条件: 每一锻件均单个验收.2.验收时的必要力学性能指标:σs或σb, δ5, ψ, αk3.试验方法1)力学性能: 每一锻件均受试验.2)硬度: 每一锻件均受试验.───────────────────────注:1.每批锻件由同一图号制造的锻件组成, 允许在同一批锻件中包括根据各种图号制造的外形尺寸近似的锻件.2.经订货单位同意, 允许把各种牌号钢制成的Ⅰ组锻件组成一批.3.对Ⅳ、Ⅴ组锻件验收时的必要力学性能指标σs和σb的选择,应在图样或订货技术要求中规定,如无规定,由制造厂工艺部门决定.━━━━━━━━━━━━━━━━━━━━━━━4.锻件的验收规则和试验方法按标准要求进行焊接件通用技术要求(JB/ZQ400.3-86)1.焊接结构件的长度尺寸公差见1-245c 尺寸和形位公差数值.plb,适用于焊接零件和焊接组件的长度尺寸. 焊接件的直线度.平面度和平行度公差见1-245c 尺寸和形位公差数.plb,焊接结构件的尺寸公差与形位公差等级选用见1-245b 尺寸和形位公差等级.plb2.标注和未标注角度的偏差见1-246a 角度偏差.plb,角度偏差的公称尺寸以短边为基准边, 其长度从图样标明的基准点算起.3.喷丸处理的焊接件,为了防止钢丸钻入焊缝, 必须焊接内焊缝,并尽量避免内室和内腔.如果结构上必须有内室和内腔, 则必须进行酸洗,以便达到表面除锈质量等级Be(见JB/ZQ4000.10-86附录A). 对此图样需作标注.4.由平炉钢制造的低碳钢结构件, 可在任何温度下进行焊接.但为了避免焊接过程产生裂纹及脆性断裂, 厚度较大的焊接件,焊削必须根据工艺要求,进行预热和缓冷. 板厚超过30mm的重要焊接结构,焊后应立即消除内应力,消除内应力采用550-600℃回火,或200℃局部低温回火.5.普通低合金结构钢制造的焊接件,必须按照焊接零件的碳当量和合金元素含量、零件的厚度、钢结构件的用途和要求进行焊前预热和焊后处理,见表1 .表1:━━━━━━━━━━━━━━━━━━━━━━━━━━钢号厚度mm焊前预热焊后热处理温度℃℃──────────────────────────09Mn2不预热不处理09Mn2Si不预热不处理09MnV不预热不处理12Mn不预热不处理16Mn≤40不处理或600-650回火16MnRE＞40≥ 100不处理或600-650回火14MnNb＞40 ≥ 100不处理或600-650回火15MnV≤32不预热不处理或560-590,630-650回火15MnTi＞32≥ 100不处理或560-590,630-650回火14MnMoNb＞32≥ 100不处理或560-590,630-650回火15MnVN≤3215MnVTiRE＞32＞10018MnMoVNb≥ 150600-650回火14MnMoV≥ 150600-650回火14MnMoVB≥ 150━━━━━━━━━━━━━━━━━━━━━━━━━━在气温较低、焊接件厚度较大的情况下焊接的普通低合金结构,应按表2的规定预热.表2 :━━━━━━━━━━━━━━━━━━━━━━━━━━钢板厚度,mm焊接气温, ℃预热温度, ℃──────────────────────────≤16－10以下100-15016-24－5以下100-15024-400以下任何温度＞400以下任何温度━━━━━━━━━━━━━━━━━━━━━━━━━━6.有密闭内腔的焊接件,在热处理之前,应在中间隔板上适当的位置加工Φ10mm孔,使其空腔与外界相通.需在外壁上钻孔的, 在热处理后要重新堵上.7.焊缝射线探伤应符合GB3323-82的规定.要进行力学性能试验的焊接,应在图样或订货技术要求中注明.焊缝的力学性能试验种类、试样尺寸按GB2649-81-GB2656-81的规定,试样板焊后与工件经过相同的热处理,并事选经过外观无损探伤检查. 8.焊件要进行密封性检验和耐压试验时,应按本标准要求进行.对耐压试验有要求时, 应在图样或订货要求中注明试验压力和试压时间.常用材料的相对加工性(JB/ZQ4011-84)━━━━━━━━━━━━━━━━━━钢种材料代号相对加工性──────────────────优质20170碳素35131钢451005577合35SiMn54金42SiMn54结38SiMnMo65构38CrMoAlA45钢60SiMnMo5437SiMn2MoV4420MnMo9718MnMoNb7420Cr10520CrMnMo2720CrMn2Mo3840Cr10050Cr8035CrMo7340CrSi5438CrSiMnMo5435Cr2MnMo44轧辊60CrMnMo44钢60CrMOV44弹65Mn50 簧60Cr2MoW33钢50CrVA44碳素T773工T873 具T1073 钢T1262合4CrW2Si73金Cr12MoV62 工CrWMn62 具5CrMnMo62 钢GCr1573GCr15SiMn73W18Cr4V47不2Cr13100 锈3Cr1377 钢1Cr18Ni9Ti62碳素ZG230-450144铸ZG270-500144钢ZG310-570118合ZG35SiMn100金ZG35CrMnSi100铸ZG35CrMo100 钢ZGMn13118ZGCr22Ni2N100灰HT15083 铸HT20065铁HT25052HT30045铸ZQSn6-6-3造ZQSn10-1181有ZQA19-4181色ZHA166-6-3-2 181合ZHMn58-2-2307金ZL104551ZL203551硬度換算公式:1.蕭氏硬度(HS)=勃式硬度(BHN)/10+122.蕭式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3硬度測定範圍:HS<100HB<500HRC<70HV<1300。

第三节机械零部件的装配一、机械装配的一般工艺原则和要求任何一部浩大简单的机械设备都是由很多零件和部件组成的。

依据规定的技术要求.将假设干个零件组合成组件.将假设干个组件和零件组合成部件..最终将全部的部件和零件组合成整台机械设备的过程..分别称为组装、部装和总装..统称为装配。

1.装配的技术预备工作1)争论和生疏机械设备及各部件总成装配图和有关技术文件与技术资料。

2)依据零部件的构造特点和技术要求..确定适宜的装配工艺、方法和程序.预备好必备的工具、量具、夹具和材料。

3)按清单清理检测各备装零件的尺寸精度与制造或修复质量..核查技术要求..凡有不合格者一律不得装配。

4)零件装配前必需进展清洗。

2.装配的一般工艺原则1)对于过渡协作和过盈协作零件的装配..如滚动轴承的内、外圈等..必需承受相应的铜棒、铜套等特地工具和工艺措施进展手工装配..或按技术条件借助设备进展加温加压装配。

2)对油封件必需使认真棒压入..对协作外表要认真检查和擦净.. 如有毛刺应修整前方可装配..螺柱联接按规定的转矩值分屡次均匀紧固..螺母紧固后..螺柱的露出螺牙不少于两个且应等高。

3)但凡摩擦外表..装配前均应涂上适量的润滑油..如轴颈、轴承、轴套、活塞、活塞销和缸壁等。

4)过盈协作件装配时..应先涂润滑油脂..以利于装配和削减协作外表的初磨损。

5)对某些有装配技术要求的零部件..如装配间隙、过盈量、敏捷度、啮合印痕等.. 应边安装边检查..并随时进展调整..以避开装配后返工。

6)在装配前..要对有平衡要求的旋转零件按要求进展静平衡或动平衡试验..合格后才能装配。

7)每一个部件装配完毕..都必需严格认真地检查和清理..防止有遗漏或错装的零件.尤其是对要求固定安装的零部件。

3.机械设备的组成及零部件的连接方式(1)机械设备的组成按装配工艺划分..机械设备可分为零件、合件、组件及部件..在有关的标准文件中将合件、组件也都统称为部件。

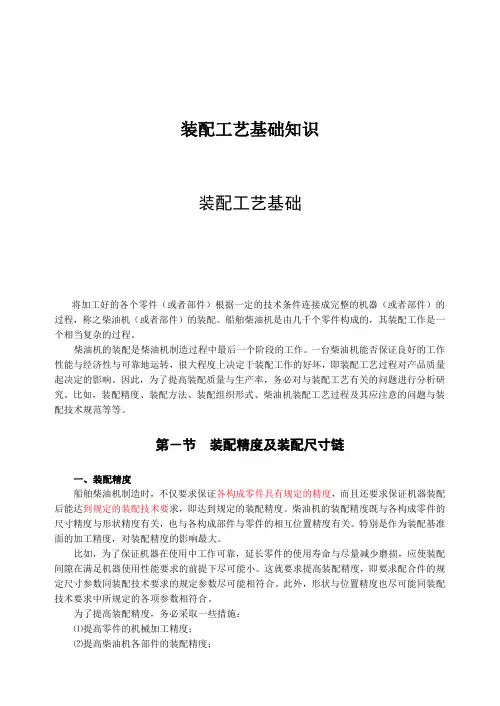

装配工艺基础知识装配工艺基础将加工好的各个零件（或者部件）根据一定的技术条件连接成完整的机器（或者部件）的过程，称之柴油机（或者部件）的装配。

船舶柴油机是由几千个零件构成的，其装配工作是一个相当复杂的过程。

柴油机的装配是柴油机制造过程中最后一个阶段的工作。

一台柴油机能否保证良好的工作性能与经济性与可靠地运转，很大程度上决定于装配工作的好坏，即装配工艺过程对产品质量起决定的影响。

因此，为了提高装配质量与生产率，务必对与装配工艺有关的问题进行分析研究。

比如，装配精度、装配方法、装配组织形式、柴油机装配工艺过程及其应注意的问题与装配技术规范等等。

第－节装配精度及装配尺寸链一、装配精度船舶柴油机制造时，不仅要求保证各构成零件具有规定的精度，而且还要求保证机器装配后能达到规定的装配技术要求，即达到规定的装配精度。

柴油机的装配精度既与各构成零件的尺寸精度与形状精度有关，也与各构成部件与零件的相互位置精度有关。

特别是作为装配基准面的加工精度，对装配精度的影响最大。

比如，为了保证机器在使用中工作可靠，延长零件的使用寿命与尽量减少磨损，应使装配间隙在满足机器使用性能要求的前提下尽可能小。

这就要求提高装配精度，即要求配合件的规定尺寸参数同装配技术要求的规定参数尽可能相符合。

此外，形状与位置精度也尽可能同装配技术要求中所规定的各项参数相符合。

为了提高装配精度，务必采取一些措施：⑴提高零件的机械加工精度；⑵提高柴油机各部件的装配精度；⑶改善零件的结构，使配合面尽量减少；⑷使用合理的装配方法与装配工艺过程。

柴油机及其部件中的各个零件的精度，很大程度上取决于它们的制造公差。

为了在装配时能保证各部件与整台柴油机达到规定的最终精度（即各部分的装配技术要求），这就有必要利用尺寸链的原理来确定柴油机及其部件中各零件的尺寸与表面位置的公差。

根据尺寸链的分析，能够确定达到规定的装配技术要求所应采取的最适当的装配方法与工艺措施。

二、装配尺寸链装配尺寸链：任何一个机构，如活塞连杆机构、配气机构等，都是由若干个相互关联的零件所构成，这些零件的尺寸就反映着它们之间的关系，并形成尺寸链。

教学目标：１、了解装配在焊接结构生产中的重要性；２、掌握装配的基本条件及装配基准；３、熟悉基准选择的基本原则；４、会根据实际情况正确选择装配和定位基准；教学重点：１、装配的基本条件；２、装配基准的选择原则；教学难点：如何选择装配基准教学内容：一、装配基本条件及装配基准1. 装配的基本条件（1）定位（2）夹紧（3）测量图5-1 工字梁的装配2. 基准的选择对于一个零件来说，在各个方向往往只有一个主要设计基准，而这个主要设计往往同时又用作装配基准。

基准是用来确定生产对象上各几何要素间的位置关系所依据的那些点、线、面。

基准一般分为设计基准和工艺基准两大类。

设计基准是指在零件图上用来确定其他点、线、面位置的基准。

工艺基准是指焊件在加工制造过程中所应用的基准，其中包括原始基准、测量基准、定位基准、检查基准和辅助基准等。

在结构装配过程中，工件在夹具或平台上定位时，用来确定工件位置的点、线、面，称为定位基准。

结构装配常以零件、部件的内外表面，已加工的孔及纵环向基准线，构件中心线进行定位与找正。

根据下列原则选择定位基准：1)尽可能选用设计基准作为定位基准。

2)同一个构件上与其他构件有连接或装配关系的各个零件，应尽量采用同一定位基准，以保证构件安装时与其他构件的正确连接或配合。

3)应选择精度较高又不易变形的零件表面或棱线作为定位基准。

这样可以避免由于基准面、线的变形造成的定位误差。

4)所选择的定位基准应便于装配过程中焊件的定位与测量。

图5-2所示为容器上各接口间的相对位置，接口的横向定位以筒体轴线为定位基准。

接口的相对高度则以M面为定位基准。

若以N面为定位基准进行装配，则M面与接口Ⅰ、Ⅱ的距离由(H2-h1)和(H2-h2)两个尺寸来保证，其定位误差是这两个尺寸误差之和，这样会使误差增大。

图5-1容器上个接口位置装配工作中，焊件和装配平台(或夹具)相接触的面称为装配基准面。

通常按下列原则进行选择：1)曲面和平面同时存在时，应优先选择工件的平面作为装配基准面。

通用装配工艺及要求一．装配基本规范装配工在装配之前，应首先熟悉本工位的工艺文件、图纸及技术要求；并在装配工作中，严格执行工艺及产品图纸等技术要求机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。

装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。

，装配前应主动检查零部件的正确性和外观质量，发现不合格产品及零部件不应装配，应及时向质量人员报告外购件必须先经过试验检查合格后，才能投入装配。

装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。

装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。

各配钻孔应按装配图和工艺规定。

相配零件的配合尺寸要准确，不得偏斜需在整车上进行焊接作业时，应断开整车电源总开关，以及其它精密控制单元的插接器（如电控发动机ECU，自动变速箱ECU等），焊接用搭铁线应尽量远离整车线束，并且搭铁要牢固、可靠压入平键及装卸轴承时，不得用铁锤敲打，应用木锤、铅、铝、紫铜锤或用装配工具进行装配装配滑动零件，如花键轴和带花键孔的齿轮等，应保证能相对地灵活移动装配在同一位置的螺钉，应保证长短一致，松紧均匀部件上各外露件如螺钉、铆钉、销钉、标牌、轴头及发蓝、电镀等件均应整齐完好，不许有损伤或字迹不清等现象，否则应予以更换，以确保外观质量二．滚动轴承的装配工艺要点轴承的安装必须在干燥、清洁的环境条件下进行。

安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。

所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂轴承装配前，轴承位不得有任何的污质存在轴承装配时应在配合件表面涂一层润滑油，轴承无型号的一端应朝里，即靠轴肩方向必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。

装配工艺一、概述任何机械均由许多零件组成，所以，零件是组成机械的基本单元，将加工合格的零件按照一定的次序和规定的装配技术要求结合成组件，再由组件及若干零件结合成部件，再有若干零件、组件、部件结合成机器，并经过检验、试车，使产品达到设计要求的整个工艺过程称为装配工艺过程。

装配工艺过程包括清理、连接、配作、较正、调整、检验、试车、平衡、油漆、包装等工作，因此装配过程并不是将合格零件简单地连接起来的过程，而是根据各级的部件和总装的技术要求，通过一系列的装配手段去保证产品质量的过程。

装配过程是机械制造生产过程中最后而又是很重要的一个环节，也是设备维修技术的一个重要环节，机械产品的质量必须由装配最后保证，装配也是设备维修、保养质量的重要保证之一。

影响装配质量的因素：1.零件的加工质量：检验合格的产品在装配前还要进行仔细的清洗，去除毛刺。

2.制定正确的装配顺序：选择恰当的装配方法，制定正确的工艺流程，保证装配的良好环境。

3.良好的装配技术：装配人员的技术水平和责任感是保证装配质量的重要因素。

4.选择正确的计量方法：装配过程中除进行精刮、研磨、选配外，还要进行精密计量，检测和调整。

一、典型部件的装配1、螺纹连接的装配：螺纹连接是装配中用得最多的固定连接方式。

螺纹连接的主要装配技术要求：●达到规定的锁紧力。

●对于一组螺纹连接的锁紧力应均衡，达到规定的螺纹配合精度。

●螺母、螺钉装配后不产生偏斜和弯曲及防松装置可靠。

装配螺纹连接时，保证得到规定的锁紧力和一组连接中各螺纹锁紧力均衡是十分重要的。

否则将破坏部件的精度和使用性能，例如：一组螺纹连接的锁紧力不均衡时，会造成被连接的部分轴承座孔产生变形，造成机床主轴箱的主轴孔轴线与导轨在水平面和垂直面内的平行度误差增大，造成气缸盖和缸体之间的密封性不好。

装配一组螺纹连接时，应遵守一定的装配顺序，图—1是建议采用的装配顺序。

其规律是从中间到两边，并对称地进行拧紧。

对于重要的螺纹连接，不允许螺母偏斜和歪斜或弯曲。
