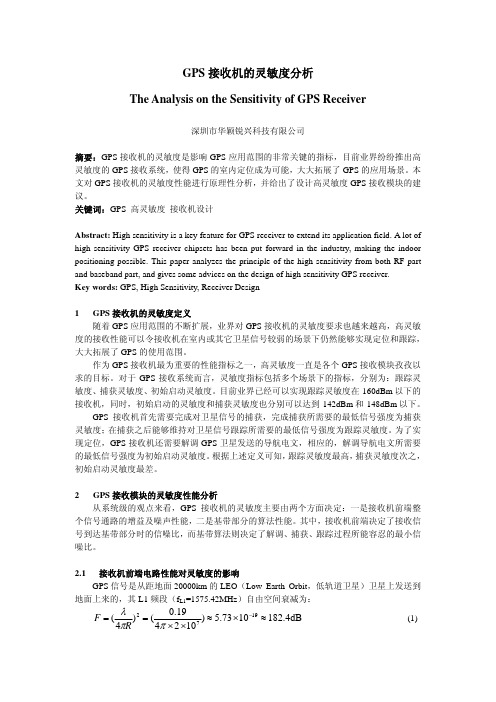

GPS 接收机的灵敏度分析The Analysis on the Sensitivity of GPS Receiver深圳市华颖锐兴科技有限公司摘要：GPS 接收机的灵敏度是影响GPS 应用范围的非常关键的指标，目前业界纷纷推出高灵敏度的GPS 接收系统，使得GPS 的室内定位成为可能，大大拓展了GPS 的应用场景。
本文对GPS 接收机的灵敏度性能进行原理性分析，并给出了设计高灵敏度GPS 接收模块的建议。
关键词：GPS 高灵敏度 接收机设计Abstract: High sensitivity is a key feature for GPS receiver to extend its application field. A lot of high sensitivity GPS receiver chipsets has been put forward in the industry, making the indoor positioning possible. This paper analyzes the principle of the high sensitivity from both RF part and baseband part, and gives some advices on the design of high sensitivity GPS receiver. Key words: GPS, High Sensitivity, Receiver Design1 GPS 接收机的灵敏度定义随着GPS 应用范围的不断扩展，业界对GPS 接收机的灵敏度要求也越来越高，高灵敏度的接收性能可以令接收机在室内或其它卫星信号较弱的场景下仍然能够实现定位和跟踪，大大拓展了GPS 的使用范围。
作为GPS 接收机最为重要的性能指标之一，高灵敏度一直是各个GPS 接收模块孜孜以求的目标。
噪声系数和灵敏度噪声系数和灵敏度都是衡量接收机对微弱信号接收能力的两种表示方法，它们是可以相互换算的。
1.定义(1)噪声系数N f是指接收机输出端测得的噪声功率与把信号源内阻作为系统中唯一的噪声源而在输出端产生的热噪声功率之比。
(两者应在同样温度下测得)。
噪声系数常用的定义是：接收机输入端信噪比与其输出端信噪比之比。
即：N f＝(Pc入／Pn入)÷(Pc出／Pn出)噪声系数也可用dB表示：N f(dB)＝10lgN f(2)灵敏度是指：用标准测试音调制时，在接收机输出端得到规定的信纳比(S+N+D／N+D)或信噪比(S+N+D／N)且输出不小于音频功率的50%情况下，接收机输入端所需要的最小信号电平(一般情况下，信纳比取12dB，而信噪比取20dB)。
这个最小信号电平可以用电压Umin(μv或dBμv)表示，也可以用功率P(mw)或P(dBm)表示。
需要注意的是：(A)用电压Umin表示灵敏度时，通常是指电动势(即开路电压)，而不是接收机两端的电压。
在匹配时，Ur＝Umin／2见下图：∴Ur＝(dBμv)＝Umin(dBμv)-6读数指示是否是开路电压，可在测完灵敏度后，把接收机断开(即信号源开路)，看信号源读数是否改变，若不变就是开路电压(电动势)，若变大了近一倍就是端电压。
(B)用功率表示灵敏度时，却是接收机(负载Rr)所得到的功率，所以Pmin＝U2r／R r＝U2min／4R r∴Pmin(dBm)＝Ur(dBμv)-107＝Umin(dBμv)-6-107＝Umin(dBμv)-113即用dBm表示的灵敏度等于用dBμv表示的灵敏度减去113分贝。
∴Pmin(dBw)＝Umin(dBμv)-143例：已知某接收机灵敏度为0.5μv，阻抗为50Ω。
求：用功率表示灵敏度应为多少?Pmin＝(0.5×10-6)2／(4×50)＝0.125×10-14(W)Pmin(dBm)＝-149dBw＝-119dBm又∵0.5μv用分贝表示为20lg0.5＝-6dBμv∴Pmin(dBm)＝-6-113＝-119(dBm)＝-149dBw2.灵敏度与噪声系数的相互换算按定义，结合实际测量，得输入电动势表示的灵敏度为:Umin＝e＝｛ 4KTBR·N f·C／N ｝式中，R为接收机输入阻抗(50Ω)，N f为接收机噪声系数：B为噪声带宽，它近似等于接收机中频带宽(对于超高频话机B＝16KHz)；C／N为限幅器输入端门限载噪比(其典型值为12dB)；K为波尔兹曼常数(1.37×10-23J／K)；T为信号源的绝对温度(K)，对于常温接收机，T＝290°K。
Introduction在手机射频中，最常额外添加LNA的RF应用，应该莫过于讯号极为微弱的GPS，如下图[18] :然而随着手机射频越来越复杂，其他RF应用，也开始出现额外添加LNA的需求，如下图[9]。
故本文件将探讨外加LNA，对于接收机性能的影响。
Noise Figure所谓灵敏度，指的是在SNR能接受的情况下，其接收机能接收到的最小讯号[17]，其公式如下:然而对于手机射频工程师而言，能着手改善灵敏度的，只有Noise Figure一项。
Noise Figure的定义如下[17] :理想上SNR当然是越大越好，最好是无限大(表示都没有噪声)，但实际上不可能没有噪声，因此所谓Noise Figure，衡量的是当一个讯号进入一个系统时，其输出讯号的SNR下降多寡，亦即其噪声对系统的危害程度，示意图如下[17] :假设信号经过一组件，其SNR下降1 dB，那么我们可以说，该组件的Noise Figure 为1 dB。
而由下图可知，Noise Figure最小为零，亦即输出信号的SNR完全不变。
同时也由下图可知，信号经过任何组件，不管是有源还是无源，其SNR都只会变小，再怎样都不会变大，所以Noise Factor最小是1[14]。
因此，若信号经过越多组件，则SNR会下降越多[3]。
而不论是有源还是无源组件，其Noise Figure主要是来自其Insertion Loss。
当然，放大器在启动状态下，只有Gain，没有Insertion Loss，但即便如此，信号经过放大器，其SNR依旧只会下降，毕竟如前述所言，信号经过一组件，其SNR再怎样都不可能放大，因为Noise Figure最小为零，没有负的。
由上图可知，当信号经过一个LNA时，理论上SNR不变，因为信号与噪声会一起放大，且放大倍数一致。
但由于LNA会有自身的Additive Noise[3]，提升了信号的Noise Floor，故输出信号的SNR会下降。
射频链路噪声系数
射频链路噪声系数是指输入到射频接收器中的信号与输出信号之间的信噪比。
它是评估射频传输质量的一个重要指标，通常用来衡量信号在传输过程中的损失程度。
在射频通信系统中，噪声来自于各种因素，如天线噪声、前置放大器噪声、混频器噪声等。
这些噪声会影响接收机的灵敏度和抗干扰能力，从而影响通信质量。
为了减小射频链路噪声系数，可以采取一些措施，如选择低噪声前置放大器、使用高质量的天线、优化排线等。
此外，还可以通过增加信号功率或采用信噪比增强技术来提高信号质量。
综上所述，射频链路噪声系数是射频通信系统中一个重要的性能指标，通过采取一些措施，可以有效地减小其值，提高信号质量和通信效果。
- 1 -。
接收机噪声系数对接收灵敏度影响作者：金瑾蔡宁霞薛红来源：《商品与质量·房地产研究》2015年第02期摘要：接收机是由天线、滤波器、放大器和A/D转换器组成的电路系统，在微波通讯系统中，接收机要处理很微弱的信号，一般来说，若无噪声干扰，只要经充分放大，即便是十分微弱的信号也会被检测出来，但实际中，系统各个部分不可避免地存在着附加噪声，微弱的信号往往被淹没在这些噪声中，从而影响到接收机检测信号的灵敏度。
关键词：接收机；噪声系数；接收灵敏度引言接收机的主要任务是将天线收到的微弱回波信号从噪声中选择出来，经过放大和解调之后传输给信号处理等设备。
如果没有噪声，那么无论信号如何微弱，只要充分加以放大，信号总是可以被检测出来的。
但在实际应用中不可避免的会存在噪声，它与我们所需的信号一起被放大或衰减，妨碍对信号的辨别，这些噪声信号严重影响雷达接收机的灵敏度。
根据方程可知，提高接收机灵敏度是提高雷达作用距离的一个重要途径。
所以对接收机的噪声进行研究分析，了解噪声的来源、种类和特性，有助于我们找出降低接收机噪声，提高其灵敏度的方法，从而提高雷达的探测距离。
一、接收机的噪声接收机的噪声来源是多方面的，主要可以分为两种，即内部噪声和外部噪声。
内部噪声主要由接收机中的馈线、电路中的电阻元器件、放大器、混频器等产生；外部噪声是通过天线引入的，有各种人为干扰、天线热噪声、天电干扰、宇宙干扰和工业干扰等。
这些干扰噪声的频谱各不相同，它对接收机的影响与雷达所采用的频率密切相关，其中以天线的热噪声影响最大。
所以，在一般情况下，接收机噪声的主要来源于电阻热噪声、天线热噪声和接收系统的噪声。
（一）电阻热噪声电阻热噪声是由于导体中自由电子做无规则热运动形成的。
一个有一定电阻的导体，只要它的温度不是热力学绝对零度，那么有效噪声功率为Pn=kTB （1）可以看出热噪声功率只与电阻温度和接收机的带宽有关。
（二）天线噪声天线噪声是接收机外部进来的噪声，它包括的天线的热噪声和宇宙噪声。
关键词: noise factor, noise figure, noise-figure analysis, receivers,cascaded, Friis equation, direct conversion, zero-IF, low-IF, Y-factor,noise temperature, SSB, DSB, mixer as DUT, mixer noise figure, noisefolding, Boltzmann constant设计指南5594现代无线电接收机的系统噪声系数分析Charles Razzell, 执行总监© Apr 16, 2014, Maxim Integrated Products, Inc.摘要：噪声系数的一般概念很好理解，并被系统和电路设计人员广泛采用，尤其被产品定义和电路设计者用来表示噪声性能，以及预测接收系统的总体灵敏度。
引言当信号链中存在混频器时，噪声系数分析就会产生原理性问题。
所有实数混频器均折叠本振(LO)频率附近的RF频谱，产生输出，其中包括两个边带频率的叠加，合成公式为f OUT = |f RF - f LO|。
在外差式结构中，可能认为其中之一是杂散频率，而另一成分才是有用的，因此需要采用镜像抑制滤波或镜像消除方法来大幅消除这些响应中的一种响应。
在直接转换接收机中，情况则不同：两个边带(f RF = f LO 的上边带和下边带)均被转换并用于预期信号，所以其实是混频器的双边带应用。
业内经常使用的各种定义解释噪声折叠的不同程度。
例如，传统的单边带噪声系数F SSB，假设允许来自于两个边带的噪声折叠至输出信号，但只有一个边带对表示预期信号有用。
如果两处响应的转换增益相等，这就自然造成噪声系统增大3dB。
相反，双边带噪声系数假设混频器的两处响应包含有预期信号，则噪声折叠(以及对应的信号折叠)不影响噪声系数。
双边带噪声系数被应用于直接转换接收机以及射电天文接收机。
noise figure计算公式噪声系数（Noise Figure）是衡量信号转换设备的一个重要参数。
噪声系数可以描述设备对输入信号的噪声干扰的程度。
噪声系数越小，输入信号经过设备后输出的信号噪声干扰越小。
噪声系数的计算公式是一个比值，它的公式为：Noise Figure = (Pout/Pin) - (Gout/Gin)其中，Pout和Pin分别是输出和输入的信号功率，Gout和Gin分别是输出和输入的信号增益。
在现代通信系统中，从天线到接收机的整个系统都会引入一定的噪声。
因此，对于接收机来说，噪声是限制其灵敏度和性能的重要因素。
噪声系数是指接收机系统中所有噪声的总和。
因此，如果接收机中有多个级联的放大器，那么每个放大器的噪声系数都会对最终的噪声系数产生影响。
噪声系数的计算公式中，Pout/Pin表示放大器的增益，即输出功率和输入功率的比值。
这个比值表示了信号在放大器内部被放大的程度。
在理想情况下，放大器的增益应该是一个常数，即输入和输出信号之间的比例关系不会随着信号的变化而变化。
但是，在实际应用中，放大器的增益是一个复杂的非线性函数，因为放大器本身也会引入一些噪声。
因此，对于放大器的噪声特性的评估，需要对其进行多级测量和分析。
另外，公式中的Gout/Gin表示输出信号功率和输入信号功率之间的比值。
这个比值是指放大器的输入和输出信号之间的信噪比。
信噪比是指信号与噪声的比值，它用来度量信号的纯度。
在放大器输入端，信号的信噪比通常是比较好的，但是在放大器内部，因为放大器本身引入的噪声会干扰输入信号，因此信噪比会降低。
在实际应用中，需要采取一些措施，如降低信噪比、增加放大器的带宽等，来提高系统的噪声性能。
噪声系数的计算公式可以帮助工程师评估放大器的性能，并确定是否需要对放大器进行优化。
在实际应用中，为了得到更精确的噪声系数值，需要采用比较严格的测量方法。
这些方法包括热噪声测量、振荡器相位噪声测量、调制噪声测量等。
接收机噪声系数测试方法（实用版4篇）篇1 目录1.引言2.噪声系数的定义和重要性3.传统噪声系数测量方法的局限性4.多通道射频接收机测量噪声系数的方法5.结论篇1正文接收机噪声系数测试方法是一种用于评估射频接收机性能的重要技术手段。
噪声系数是描述接收机前端放大器噪声特性的参数，它直接影响到接收机的灵敏度和信噪比。
因此，对接收机噪声系数的精确测量具有重要的实际意义。
一、引言射频接收机广泛应用于通信、广播、导航等领域，其性能指标直接影响到整个系统的性能。
噪声系数是描述接收机前端放大器噪声特性的参数，它直接影响到接收机的灵敏度和信噪比。
因此，对接收机噪声系数的精确测量具有重要的实际意义。
二、噪声系数的定义和重要性噪声系数（Noise Figure，NF）是指接收机前端放大器在输入信号一定时，输出信号噪声功率与输入信号噪声功率之比。
噪声系数越小，表示接收机前端放大器的噪声性能越好，灵敏度和信噪比越高。
因此，噪声系数是评估接收机性能的重要参数之一。
三、传统噪声系数测量方法的局限性传统的噪声系数测量方法主要包括噪声源法、噪声桥法和反射法等。
这些方法在测量低噪声系数的接收机时存在一定的局限性，主要表现在以下几个方面：1.测量范围有限：传统方法的测量范围通常在 100 MHz 以下，对于高频噪声系数的测量能力较弱。
2.测量精度受限：传统方法的测量精度受到噪声源、测试环境和被测器件等因素的影响，难以实现高精度测量。
3.测量时间较长：传统方法的测量时间通常较长，不利于高效、快速地评估接收机性能。
四、多通道射频接收机测量噪声系数的方法针对传统噪声系数测量方法的局限性，研究人员提出了多种针对多通道射频接收机的噪声系数测量方法。
这些方法主要利用多通道切换、噪声注入和数字信号处理等技术来实现高精度、高效率的噪声系数测量。
1.多通道切换测量法：通过设计多个射频开关，实现不同通道之间的切换，从而在不同通道切换的过程中测量噪声系数。
Mismatch/Insertion Loss由[1-2]可知，接收机越前面的阶级，对于Noise Figure的影响就越大，而一般接收机的方块图如下[1] :因此，从天线到LNA，包含ASM、SAW Filter、以及接收路径走线，这三者的Loss 总和，对于接收机整体的Noise Figure，有最大影响，因为由[2]可知，若这边的Loss多1 dB，则接收机整体的Noise Figure，就是直接增加1 dB，因此挑选SAW Filter与ASM时，要尽量挑选Insertion Loss较小的[3]。
而接收路径走线，也是越短越好，其线宽越宽越好，这样方能降低Insertion Loss。
当然，由[5]可知，线宽变宽会使阻抗下降，因此若有多余空间，可将下层的GND作挖空处理，尤其是DCS1800/PCS 1900这些频段较高的RF走线，因为由[9]可知，肌肤深度与频率成反比，换言之，频率越高，Insertion Loss越大。
做了挖空处理后，便可在阻抗维持50奥姆/100奥姆的情况下，进一步拓展线宽，以降低Insertion Loss。
另外，LNA输入端的Loss，除了Insertion Loss，也包含了Mismatch Loss，因此之所以做接收路径的匹配，主要也是为了降低Mismatch Loss，以便进一步降低Noise Figure，达到提升灵敏度之效。
至于匹配方法，可参照[4]，在此就不赘述。
值得注意的是，若匹配电路为串联电感，或落地电容，则需特别注意其Insertion Loss，由下图可知，若串联33nH的电感，或并联33pF的电容，则GSM 四个频带的讯号，都会有所衰减，在这情况下，即便Mismatch Loss很小，但其匹配电路会衰减到主频，导致Insertion Loss很大，因此作匹配时，Mismatch Loss 跟Insertion Loss都要尽可能兼顾到。
由[1]可知，手机内会有许多射频功能，彼此间可能会有所干扰，若两个频率相近的讯号，同时被天线接收，则会产生极低频，近乎直流讯号的IMD2。
影响手机耦合灵敏度的几大原因分析和改善建议发表于2007-2-28 15:08:18在手机设计中在除了天线设计性能不好引起耦合灵敏度差外，还有其他很多中容易被忽视的EMC，EMI问题会干扰耦合灵敏度。
比如LCD排线高速数据引起的EMI干扰的问题，SPEAKER 走线的EMI干扰，这些EMI干扰虽小，但最让人头疼，危害影响很大，又不容易发现，结果浪费很多时间精力。
其实EMI问题解决就是要找源头，找到辐射的源头，解决起来可能就很简单，也许加一两个电阻电容就可以解决了。
在我写文章前,先介绍一篇提高传导灵敏度的好片段,再来展开我改善耦合的介绍射频(RF)指标改进、提高的办法在通信产品的开发工程中，测量是一种基本的、必要的手段，但不是最后的目的。
在开发过程中更重要的是通过对测量得到的数据进行分析、运用理论和经验，找到解决问题和提高技术指标的办法。
下面我们把在GSM手机研究开发中采用的分析方法和经验与同行作一交流。
3.1 如何提高接收机的灵敏度指标若通过测量发现灵敏度不高，则问题主要出现在接收机的高频或中频部分，其次是模拟I／Q解调部分。
可先通过测量模拟I／Q输出端的电平和信噪比来判断问题是出现在哪一部分。
灵敏度抢标主要与接收机的中频放大器特别是RF前端的LNT和第一混频器有关。
在许多情况下，影响和制约灵敏度的因素不在于增益而在于噪声系数。
对于GSM移动电话前端LNT的要求是：噪声系数小于2dB、增益约15dB／GSM900或13dB／DCSl800，第一混频器的增益约10dB。
键控AG C的可控制范围约20dB。
该项指标的改进方法如下：(1)选择高增益、低噪声的RF前端电路或ASIC。
(2)注意从前端到模拟I／Q输出端的净增益是否足够。
一般GSM移动电话I／Q单端输出的信号强度为500mVpp，根据EYSI标准的技术要求净增益应大于90dB。
(3)充分注意到RF和IF SAw滤波器的选择和输入输出匹配电路的设计。
Noise Figure所谓灵敏度，指的是在SNR能接受的情况下，其接收机能接收到的最小讯号[1-2]，其公式如下:第二项是所谓的Noise Figure，理想上SNR当然是越大越好，最好是无限大(表示都没有噪声)，但实际上不可能没有噪声，因此，由[3-4]可知，所谓Noise Figure，衡量的是当一个讯号进入一个系统时，其输出讯号的SNR下降多寡，亦即其噪声对系统的危害程度，示意图与定义如下:而接收机整体的Noise Figure，公式如下:由上式可知，越前面的阶级，对于Noise Figure的影响就越大，而一般接收机的方块图如下[5] :因此，从天线到LNA，包含ASM、SAW Filter、以及接收路径走线，这三者的Loss 总和，对于接收机整体的Noise Figure，有最大影响，因为由[5]可知，若这边的Loss多1 dB，则接收机整体的Noise Figure，就是直接增加1 dB，因此挑选ASM 时，要尽量挑选Insertion Loss较小的[7]。
而由[8]可知，SAW Filter可以抑制带外噪声，因此原则上须在LNA输入端，添加SAW Filter，避免带外噪声劣化接收机整体性能。
但有些接收机，其SAW Filter 会摆放在LNA与Mixer之间，如下图[9] :前述说过，LNA输入端的Loss，对于接收机整体的Noise Figure，有最大影响，因此上图的PCS与WCDMA，之所以将SAW Filter摆放在LNA之后，主要也是为了Noise Figure考虑，假设SAW Filter的Insertion Loss为1 dB，LNA的Gain 为10 dB，若将SAW Filter摆放在LNA之前，则接收机整体的Noise Figure，便是直接增加1 dB，但若放在LNA之后，则接收机整体的Noise Figure，只增加了1/10 = 0.1 dB。
而在Layout时，其接收路径走线要尽可能短，线宽尽可能宽，这样才能将其Insertion Loss降低，甚至必要时，可以将走线下层的GND挖空，如此便可以在阻抗不变的情况下，进一步拓展线宽，使其Insertion Loss更为降低[10]。
另外，LNA输入端的Loss，除了Insertion Loss，也包含了Mismatch Loss，因此之所以做接收路径的匹配，主要也是为了降低Mismatch Loss，以便进一步降低Noise Figure，达到提升灵敏度之效[12-13]。
至于匹配方法，可参照[11]，在此就不赘述。
相较于内层走线，其表层走线可以有较短的走线长度，也可避免因穿层而产生的阻抗不连续效应，也较容易将阻抗控制在50奥姆(单端)或100奥姆(差分)，同时也可拥有较宽的线宽，换句话说，表层走线可以有较小的Mismatch Loss与Insertion Loss，这对Noise Figure的降低，灵敏度的改善，自然是有帮助[10]。
然而由[14]可知，表层走线较容易被噪声干扰，若接收讯号有噪声干扰，那么即便LNA输入端的Loss再怎么小，很有可能某些Channel的灵敏度会非常差。
因此当接收路径在表层走线时，与周遭走线的距离要拉大，且GND务必要包好[14]，尤其是单端走线，因为单端走线的抗干扰能力，不如差分讯号[15]。
再来谈谈GPS，由[5-6]可知，当输入讯号在LNA的线性区时，其Gain为一定值，但当输入讯号过大时，会使LNA饱和，导致Gain下降，亦即灵敏度变差，称之为Desense。
若LNA的Gain降为零，即输入讯号经过LNA时，完全不会被放大，则有可能被Noise Floor淹没，此时称该接收讯号被阻塞(Blocked)。
由于GPS接收的是太空卫星发射的讯号，其接收讯号极微弱，约-150 dBm，因此其接收讯号强度并不会大到足以使其LNA饱和，加上GPS只有单一Channel[12]，换言之，会使LNA饱和的，皆为带外噪声。
以手机而言，因为里面会有许多射频功能，彼此间可能会有所干扰，如下图[12]:尤其是WCDMA，会有所谓Tx Leakage的问题[6]，再加上以手机而言，GPS与WCDMA都是用同一个接收机，例如高通的WTR1625L，所以若接收讯号太过靠近，很有可能WCDMA的Tx Leakage会先流到WCDMA的接收路径，再耦合到GPS的LNA输入端，由[5]可知，其Tx Leakage在LNA输入端，最大可到-24 dBm，远比GPS接收的-150 dBm来的大，会让LNA饱和。
因此一般而言，会先在LNA输入端，放上一颗SAW Filter，来抑制Tx Leakage[16]，避免GPS LNA饱和，而因为LNA输入端的Loss对于Noise Figure影响最大，因此该SAW Filter的重点是Insertion Loss要小。
然而除了靠LNA前端的SAW Filter来抑制Tx Leakage的危害，也可以靠Layout 来抑制，亦即GPS的接收路径，尽可能远离WCDMA的发射路径，由[17]可知，若GPS与WCDMA的隔离度有40 dB以上，那么Tx Leakage便几乎不会使GPS 的LNA饱和，导致Gain下降，如下图:因此若隔离度足够，原则上便可不需要在LNA前端摆放SAW Filter，这样可进一步降低Noise Figure，提升灵敏度[17]。
然而除了Tx Leakage之外，手机中仍有许多带外噪声会干扰GPS，例如GSM与Bluetooth产生的IMD(Inter Modulation)，或是PCS与WLAN产生的IMD，如下图[12] :因为GPS不如GSM或WCDMA，有严格的Blocking测试，故原本对于GPS的线性度要求不高，反倒是对于灵敏度要求较高。
但因手机会有Coexistence的问题，如上图的IMD，这表示GPS接收器必须要有更高的抵抗带外噪声能力，因此不得不重视其线性度的要求。
原则上可以将LNA的Gain降低，避免后端饱和，以确保线性度，但如此一来，其Noise Figure又会因Gain的下降而提升，导致灵敏度变差[12]。
而由[8]可知，接收机的线性度，主要是取决于Mixer的线性度，因此若提高Mixer 线性度，便可提高接收机的线性度，进而加强抵抗带外噪声能力。
但一般而言，GPS的Mixer，其线性度很难做到足以彻底抵抗带外噪声，因此不得不在Mixer 之前，摆放SAW Filter来抑制带外噪声，避免带外噪声被LNA放大后，进而使后端电路饱和[17]。
因此一般而言，即便LNA前端可以不摆放SAW Filter，但LNA后端，仍旧会摆放SAW Filter来抑制带外噪声，例如AVAGO的ALM-1412，如下图[18] :然而由上图可知，纵使LNA模块内部已有内建的匹配电路，但在外部的PCB走线，仍会作匹配(如上图的L3与L4)，来降低Mismatch Loss。
但是匹配组件皆为被动组件，会有Insertion Loss，这对Noise Figure当然不利，尤其GPS对于灵敏度又是相当要求，因此，若是将匹配组件拿掉，进而降低Insertion Loss，而Mismatch Loss的问题就单靠阻抗控制来解决，如此便可同时降低Insertion Loss与Mismatch Loss，这种方案可行吗?原则上是可行，但在走线方面要非常注意，首先，天线到LNA的走线要非常短，因为走线一长，阻抗就很难控制得好，同时也会增加Insertion Loss。
其次，由[10,14]可知，表层走线具有最短走线距离，以及阻抗容易控制在50奥姆/100奥姆的优点，因此天线到LNA的走线要走表层。
再者，天线到LNA的走线，其线宽不宜过细，由[10]可知，其阻抗误差如下式:因为PCB厂的制程能力，一般来说会有正负0.5mil的线宽误差，因此，若线宽过细，则可能会阻抗误差过大，如此阻抗便很难控制得好，同时Insertion Loss 也会因线宽过细而加大，因此该段走线的线宽不宜过细，必要时甚至可靠下层挖空的方式，在阻抗不变的情况下，来拓展线宽[10]。
Reference[1] 热噪声与带宽对手机灵敏度之影响, 百度文库[2] IQ讯号与信噪比对手机灵敏度之影响, 百度文库[3] Noise Figure, Noise Factor and Sensitivity[4] 射频微波通讯之量测及仪器介绍[5] WCDMA之零中频接收机原理剖析大全, 百度文库[6] WCDMA之Tx Leakage对于零中频接收机之危害, 百度文库[7] 天线开关模块_简介, 百度文库[8] RF Microelectronics, Razavi[9] A single-chip multi-mode RF front-end circuit and module for W-CDMA, PCS,and GPS applications[10] 手机射频之阻抗控制, 百度文库[11] Passive Impedance Matching___实战大全, 百度文库[12] A Low Noise Figure 1.2-V CMOS GPS Receiver Integrated as a Part of aMultimode Receiver, IEEE[13] Topic: Two-Port Noise, UC Berkly[14] Layout Concern about Trace, Ground and Via_简体中文, 百度文库[15] 差分讯号简介, 百度文库[16] LNA Products for GPS and Cellular Applications, RFMD[17] 利用高线性度LNA模块减少GPS设备中的干扰[18] ALM-1412 Low Noise Amplifier Module with Integrated Filter for 1.575 GHzGPS Application, AVAGO。
