机械基础杆件的静力分析1. 引言在机械领域中，杆件是一种常见的结构元素，用于构建各种机械装置。
静力分析是对杆件在静力作用下的力学性能进行分析和计算的过程。
本文将介绍机械基础杆件的静力分析方法，包括受力分析、应力分析和变形分析。
2. 受力分析在进行静力分析之前，首先需要进行受力分析，确定杆件上受到的外力和内力。
外力可以是来自其他结构物的载荷，也可以是外部施加的力或力矩。
内力则是由于外力作用而在杆件内部产生的应力引起的。
通过受力分析，可以获得各个杆件的受力情况，为后续的应力分析和变形分析提供依据。
3. 应力分析应力分析是静力分析中的重要环节。
通过对杆件内部的应力进行分析，可以确定杆件是否能够承受外力载荷，以及破坏的可能性。
应力分析包括两个方面：正应力和剪应力的计算。
正应力是指沿着杆件截面法线方向的应力，而剪应力则是沿着截面平面方向的应力。
常用的应力计算方法包括静力学平衡条件和材料力学方程。
3.1 正应力的计算正应力的计算通常采用静力学平衡条件。
根据平衡条件，杆件上各点的合力和合力矩为零。
通过求解这些方程，可以得到各点处的正应力分布。
此外，还需要考虑杆件的几何形状，以及材料的弹性模量和截面面积等参数。
正应力的计算公式如下：σ = F / A其中，σ是正应力，F是受力，A是截面面积。
3.2 剪应力的计算剪应力的计算也采用静力学平衡条件。
剪应力可以通过应力矢量的分解得到。
假设剪应力的作用平面为x-y平面，剪应力的计算公式如下：τ = F / A其中，τ是剪应力，F是受力，A是截面面积。
4. 变形分析变形分析是对杆件在受力作用下产生的变形进行分析和计算的过程。
变形分析的目的是确定杆件的位移和变形程度，评估其结构稳定性。
常用的变形计算方法包括位移方法和位移曲线法。
4.1 位移方法位移方法是根据杆件的几何形状和受力情况，通过求解位移方程来计算杆件的位移量。
位移方程的求解需要考虑杆件的几何形状、材料的弹性模量和截面惯性矩等参数。

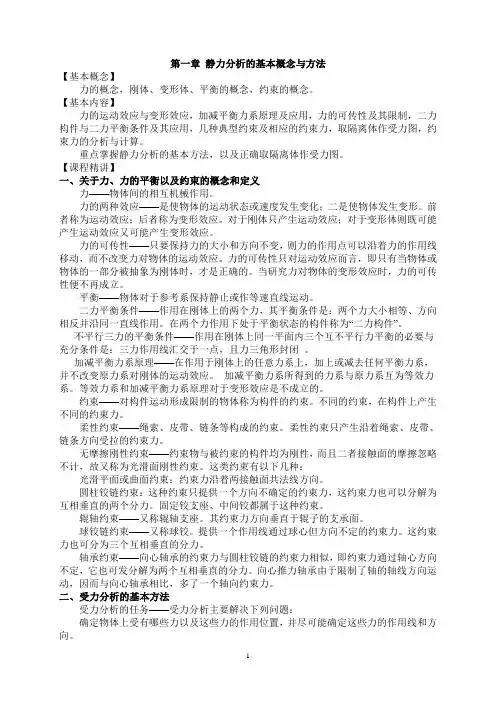

第一章静力分析的基本概念与方法【基本概念】力的概念，刚体、变形体、平衡的概念，约束的概念。
【基本内容】力的运动效应与变形效应，加减平衡力系原理及应用，力的可传性及其限制，二力构件与二力平衡条件及其应用，几种典型约束及相应的约束力，取隔离体作受力图，约束力的分析与计算。
重点掌握静力分析的基本方法，以及正确取隔离体作受力图。
【课程精讲】一、关于力、力的平衡以及约束的概念和定义力——物体间的相互机械作用。
力的两种效应——是使物体的运动状态或速度发生变化；二是使物体发生变形。
前者称为运动效应；后者称为变形效应。
对于刚体只产生运动效应；对于变形体则既可能产生运动效应又可能产生变形效应。
力的可传性——只要保持力的大小和方向不变，则力的作用点可以沿着力的作用线移动，而不改变力对物体的运动效应。
力的可传性只对运动效应而言，即只有当物体或物体的一部分被抽象为刚体时，才是正确的。
当研究力对物体的变形效应时，力的可传性便不再成立。
平衡——物体对于参考系保持静止或作等速直线运动。
二力平衡条件——作用在刚体上的两个力，其平衡条件是：两个力大小相等、方向相反并沿同一直线作用。
在两个力作用下处于平衡状态的构件称为“二力构件”。
不平行三力的平衡条件——作用在刚体上同一平面内三个互不平行力平衡的必要与充分条件是：三力作用线汇交于一点，且力三角形封闭。
加减平衡力系原理——在作用于刚体上的任意力系上，加上或减去任何平衡力系，并不改变原力系对刚体的运动效应。
加减平衡力系所得到的力系与原力系互为等效力系。
等效力系和加减平衡力系原理对于变形效应是不成立的。
约束——对构件运动形成限制的物体称为构件的约束。
不同的约束，在构件上产生不同的约束力。
柔性约束——绳索、皮带、链条等构成的约束。
柔性约束只产生沿着绳索、皮带、链条方向受拉的约束力。
无摩擦刚性约束——约束物与被约束的构件均为刚性，而且二者接触面的摩擦忽略不计，故又称为光滑面刚性约束。
这类约束有以下几种：光滑平面或曲面约束：约束力沿着两接触面共法线方向。
第二章杆件的静力分析
一．单项选择题
1.【 A 】使物体的运动状态发生变化或使物体产生变形的物体之间的相互机械作用。
P34
A.力
B.运动
C.加工
D.大小
2.【 B 】P13
A.互换
B.完全互换
C.有限互换
D.控制互换
3.【 D 】P14
A.公称尺寸
B.加工尺寸
C.估算尺寸
D.实际尺寸
4.【 A 】P16
A.IT10
B.IT9
C.IT8
D.IT7`
5.【 B 】P23
A.间隙配合
B.过盈配合
C.过渡配合
D.加工配合
6.【 C 】P24
A.间隙配合
B.过盈配合
C.过渡配合
D.加工配合
二．判断题
1.【√】力是一个既有大小又有方向的矢量。
P34
2.【×】。
P14
3.【√】。
P14
4.【√】。
P15
5.【√】。
P15
6.【×】。
P23
7.【√】。
P27
三．填空题
1.当构件受到外力作用时可能会出现三种情况，即：保持平衡、改变运动状态和产生变形或破坏。
P33
2.力的单位用N（牛）或KN（千牛）表示。
P34
3.。
P14
4.。
P14
5.。
P16
6.。
P22
7.。
P26
四．写出形位公差项目符号P29。
求杆件内力的基本方法
在工程学中，杆件内力是指作用在杆件内部的力，它是杆件受力状态的重要参数。
求解杆件内力是工程设计和结构分析的基本任务之一。
下面将介绍几种常用的求解杆件内力的基本方法。
1. 静力平衡法：静力平衡法是最基本的求解杆件内力的方法。
根据静力平衡条件，可以通过分析杆件受力平衡的方程来求解杆件内力。
静力平衡法适用于简单的静力系统，可以方便地得到杆件内力分布。
2. 截面法：截面法是一种基于截面平衡原理的求解杆件内力的方法。
根据杆件的几何形状和材料特性，可以通过分析截面上的受力平衡条件来求解杆件内力。
截面法适用于复杂的杆件结构，可以有效地得到杆件内力分布。
3. 外力法：外力法是一种基于外力作用的求解杆件内力的方法。
通过将外力作用在杆件上，可以根据受力平衡条件和变形关系求解杆件内力。
外力法适用于存在复杂荷载和约束条件的杆件结构，可以比较准确地得到杆件内力分布。
4. 能量方法：能量方法是一种基于能量原理的求解杆件内力的方法。
通过构建杆件的势能和应变能的表达式，可以利用最小势能原理或最小应变能原理求解杆件内力。
能量方法适用于需要考虑材料非线性和大变形的杆件结构，可以较为精确地得到杆件内力分布。
需要注意的是，不同的方法适用于不同的杆件结构和受力条件。
在实际应用中，应根据具体情况选择合适的方法来求解杆件内力，并结合实际工程要求进行验证和修正。
此外，随着计算机技术的不断发展，有限元分析等数值方法也成为求解杆件内力的重要工具之一。

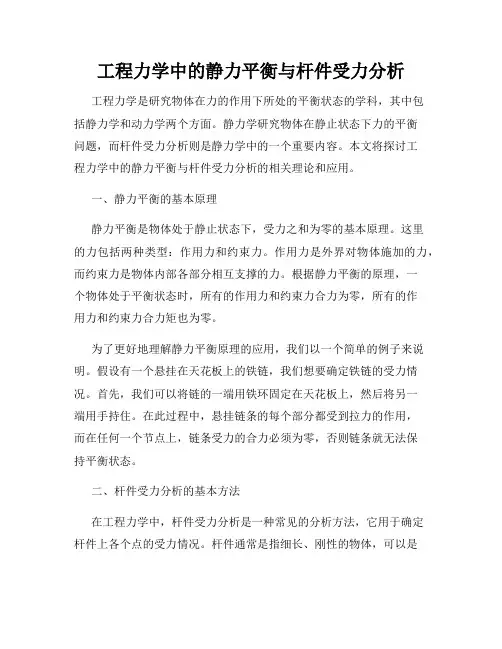

工程力学中的静力平衡与杆件受力分析工程力学是研究物体在力的作用下所处的平衡状态的学科，其中包括静力学和动力学两个方面。
静力学研究物体在静止状态下力的平衡问题，而杆件受力分析则是静力学中的一个重要内容。
本文将探讨工程力学中的静力平衡与杆件受力分析的相关理论和应用。
一、静力平衡的基本原理静力平衡是物体处于静止状态下，受力之和为零的基本原理。
这里的力包括两种类型：作用力和约束力。
作用力是外界对物体施加的力，而约束力是物体内部各部分相互支撑的力。
根据静力平衡的原理，一个物体处于平衡状态时，所有的作用力和约束力合力为零，所有的作用力和约束力合力矩也为零。
为了更好地理解静力平衡原理的应用，我们以一个简单的例子来说明。
假设有一个悬挂在天花板上的铁链，我们想要确定铁链的受力情况。
首先，我们可以将链的一端用铁环固定在天花板上，然后将另一端用手持住。
在此过程中，悬挂链条的每个部分都受到拉力的作用，而在任何一个节点上，链条受力的合力必须为零，否则链条就无法保持平衡状态。
二、杆件受力分析的基本方法在工程力学中，杆件受力分析是一种常见的分析方法，它用于确定杆件上各个点的受力情况。
杆件通常是指细长、刚性的物体，可以是直杆、斜杆、梁等。
杆件的受力分析可以通过分析力的平衡条件来进行，其中包括平衡力的条件和力矩平衡的条件。
在进行杆件受力分析时，首先需要画出力的作用线和该作用力对应的受力点。
然后，根据静力平衡的原理，我们可以得到以下几个常用的受力分析方法：1. 方法一：杆件上的两个点只有两个未知受力当杆件上的两个点只有两个未知受力时，可以利用力的平衡条件求解出未知受力的大小和方向。
假设杆件上的两个点分别为A和B，未知受力为FA和FB。
根据力的平衡条件，我们可以得到以下等式：FA + FB = 0和FA × xA + FB × xB = 0，其中xA和xB分别为A和B到参考点O的距离。
通过解这两个方程，我们可以确定未知受力的大小和方向。
脚手架设计中的静力与动力分析脚手架，作为建筑施工中常用的辅助设备，承载着施工人员和材料的重量，因此其设计与安全性至关重要。
脚手架的设计要考虑到静力学和动力学原理，以确保其在使用过程中的稳定性和可靠性。
本文将对脚手架设计中的静力和动力分析进行探讨。
一、静力分析静力学是研究物体在平衡状态下的力学原理。
在脚手架的设计中，静力学分析是非常关键的一步。
主要包括以下几个方面：1. 承载力计算：首先需要确定脚手架所承受的最大荷载。
这包括施工人员、建筑材料以及其他设备的重量。
根据施工需要和安全要求，合理确定脚手架的承载能力。
2. 结构稳定性：脚手架的稳定性与其结构设计有密切关系。
要考虑到脚手架的高度，结构与地基之间的连接方式以及各个构件之间的牢固程度。
通过结构的合理布置和加强连接点的稳定性，保证脚手架在使用过程中不发生倾覆或垮塌的情况。
3. 杆件强度计算：脚手架的结构主要由水平杆件和竖直杆件构成。
在设计过程中，需要对这些杆件进行强度计算，以确保其能够承受荷载并保持稳定。
强度计算可以采用静力学的公式和理论进行，根据材料的强度参数和构件的几何特征进行计算。
4. 节点设计：脚手架各节点的设计要考虑到连接点的稳定性和可靠性。
节点的设计需要满足一定的强度要求，并采用合适的连接方式，如焊接、螺栓连接等，以确保节点在受力时不发生松动或损坏。
二、动力分析动力学是研究物体在运动状态下的力学原理。
在脚手架设计中，动力学分析有助于了解脚手架在使用过程中的响应和稳定性。
主要包括以下几个方面：1. 风载分析：在户外施工的情况下，风力是脚手架的主要外部荷载之一。
通过风载分析，可以了解到风对脚手架所施加的作用力，包括风压力和风荷载。
根据地区的风速数据和相应的风荷载标准，对脚手架进行风载分析和设计。
2. 地震分析：在地震频繁的地区，脚手架的设计还需要考虑地震作用。
地震会产生震动和地震波，对脚手架结构造成横向和纵向的作用力。
通过地震分析，可以对脚手架的结构进行抗震设计，以保证其在地震中的稳定性和安全性。
工程力学中的杆件受力分析方法总结引言：工程力学是研究物体在受力作用下的力学性质和运动规律的学科。
在工程实践中，杆件是一种常见的结构元素，其受力分析是解决工程问题的关键。
本文将对工程力学中常用的杆件受力分析方法进行总结，旨在帮助读者更好地理解和应用这些方法。
一、静力平衡法静力平衡法是最基本、最常用的杆件受力分析方法之一。
它基于牛顿第一定律，即物体处于静止或匀速直线运动时，受力平衡。
在分析杆件受力时，我们可以通过绘制自由体图，将杆件从整体中分离出来，然后根据受力平衡条件，求解各个受力分量的大小和方向。
这种方法简单直观，适用于各种杆件结构。
二、杆件内力分析法杆件内力分析法是一种基于杆件内力平衡的方法。
在这种方法中，我们将杆件切割为若干个自由体，并分析每个自由体的内力平衡。
通过求解各个切割面上的内力分量，我们可以得到杆件内部各点的内力大小和方向。
这种方法适用于复杂的杆件结构，能够提供更详细的内力信息，对于杆件的设计和优化具有重要意义。
三、位移法位移法是一种基于杆件变形特性的受力分析方法。
根据杆件的几何形状和边界条件，我们可以推导出杆件在受力作用下的变形情况。
通过测量杆件的位移量，我们可以计算出杆件受力的大小和方向。
位移法适用于弹性杆件的受力分析，对于杆件的刚度和稳定性分析有重要意义。
四、弯矩法弯矩法是一种适用于梁杆结构的受力分析方法。
在这种方法中，我们将杆件简化为梁，通过计算梁的弯矩分布，进而推导出杆件各点的受力情况。
弯矩法基于梁的弯曲理论，适用于解决梁杆结构中的受力问题。
它在工程实践中得到广泛应用，对于梁杆结构的设计和分析具有重要意义。
五、应力分析法应力分析法是一种基于材料力学的受力分析方法。
在这种方法中，我们通过计算杆件各点的应力分布，进而推导出杆件各点的受力情况。
应力分析法适用于杆件的强度和刚度分析，对于杆件的设计和安全评估具有重要意义。
它涉及到材料的弹性模量、截面形状等因素，需要结合具体的杆件材料和几何特性进行分析。
