机械基础杆件的静力分析1. 引言在机械领域中，杆件是一种常见的结构元素，用于构建各种机械装置。
静力分析是对杆件在静力作用下的力学性能进行分析和计算的过程。
本文将介绍机械基础杆件的静力分析方法，包括受力分析、应力分析和变形分析。
2. 受力分析在进行静力分析之前，首先需要进行受力分析，确定杆件上受到的外力和内力。
外力可以是来自其他结构物的载荷，也可以是外部施加的力或力矩。
内力则是由于外力作用而在杆件内部产生的应力引起的。
通过受力分析，可以获得各个杆件的受力情况，为后续的应力分析和变形分析提供依据。
3. 应力分析应力分析是静力分析中的重要环节。
通过对杆件内部的应力进行分析，可以确定杆件是否能够承受外力载荷，以及破坏的可能性。
应力分析包括两个方面：正应力和剪应力的计算。
正应力是指沿着杆件截面法线方向的应力，而剪应力则是沿着截面平面方向的应力。
常用的应力计算方法包括静力学平衡条件和材料力学方程。
3.1 正应力的计算正应力的计算通常采用静力学平衡条件。
根据平衡条件，杆件上各点的合力和合力矩为零。
通过求解这些方程，可以得到各点处的正应力分布。
此外，还需要考虑杆件的几何形状，以及材料的弹性模量和截面面积等参数。
正应力的计算公式如下：σ = F / A其中，σ是正应力，F是受力，A是截面面积。
3.2 剪应力的计算剪应力的计算也采用静力学平衡条件。
剪应力可以通过应力矢量的分解得到。
假设剪应力的作用平面为x-y平面，剪应力的计算公式如下：τ = F / A其中，τ是剪应力，F是受力，A是截面面积。
4. 变形分析变形分析是对杆件在受力作用下产生的变形进行分析和计算的过程。
变形分析的目的是确定杆件的位移和变形程度，评估其结构稳定性。
常用的变形计算方法包括位移方法和位移曲线法。
4.1 位移方法位移方法是根据杆件的几何形状和受力情况，通过求解位移方程来计算杆件的位移量。
位移方程的求解需要考虑杆件的几何形状、材料的弹性模量和截面惯性矩等参数。
理论力学中的杆件的静力学分析杆件是理论力学中经常遇到的物体，它是由长而薄的细杆组成。
在静力学分析中，对杆件进行力学分析可以帮助我们理解杆件的力学特性和行为。
本文将详细介绍理论力学中杆件的静力学分析方法和相关知识。
一、杆件的定义在理论力学中，杆件是指一个独立且稳定的物体，可以看作无质量且长度可忽略不计的直线。
杆件可以承受外力，并通过节点连接其他杆件或物体。
二、杆件受力分析杆件在受力过程中常常会出现拉力和压力。
拉力是指杆件上的内力沿杆件轴线的作用，具有拉伸效应；压力是指杆件上的内力沿杆件轴线的反作用，具有压缩效应。
在静力学分析中，我们通常关注杆件受力的平衡状态。
杆件的平衡条件可以通过以下两个方程表达：∑Fx = 0∑Fy = 0其中，∑Fx表示杆件上受力在横向（x）方向的合力，∑Fy表示杆件上受力在纵向（y）方向的合力。
三、杆件的应力分析在静力学分析中，我们还需要了解杆件的应力分析。
应力是指单位面积上的力，通常用σ表示，是一个标量。
杆件在受力时会发生应力分布，最大应力一般出现在杆件的截面上。
常见的杆件应力计算公式如下：σ = F/A其中，σ表示应力，F表示受力，A表示杆件横截面积。
四、常见杆件的静力学分析方法在理论力学中，常见的杆件包括悬臂杆、简支杆和梁杆。
下面将分别介绍这几种杆件的静力学分析方法。
1. 悬臂杆：悬臂杆是指在一个端点支撑并且在另一端自由悬挂的杆件。
对于悬臂杆的静力学分析，我们可以使用力矩平衡方程进行计算。
2. 简支杆：简支杆是指在两个端点都支撑的杆件。
对于简支杆的静力学分析，我们可以使用节点力平衡方程进行计算。
3. 梁杆：梁杆是指在两个端点都支撑且在中间有一定长度的杆件。
对于梁杆的静力学分析，我们可以使用杆件的弯曲方程进行计算。
五、杆件的应用领域理论力学中的杆件静力学分析在工程领域具有广泛的应用。
杆件的力学特性分析可以帮助工程师设计和优化各种结构，如桥梁、建筑物、机械装置等。
通过合理的静力学分析，可以确保杆件在受力过程中表现出良好的性能和安全性。

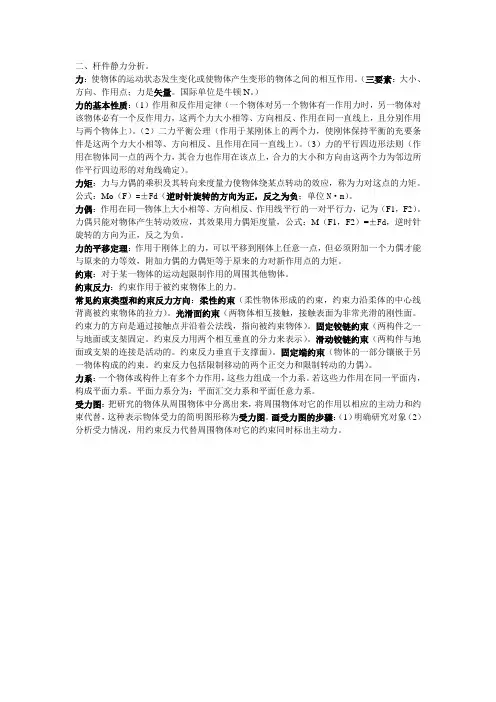

二、杆件静力分析。
力：使物体的运动状态发生变化或使物体产生变形的物体之间的相互作用。
（三要素：大小、方向、作用点；力是矢量。
国际单位是牛顿N。
）力的基本性质：（1）作用和反作用定律（一个物体对另一个物体有一作用力时，另一物体对该物体必有一个反作用力，这两个力大小相等、方向相反、作用在同一直线上，且分别作用与两个物体上）。
（2）二力平衡公理（作用于某刚体上的两个力，使刚体保持平衡的充要条件是这两个力大小相等、方向相反、且作用在同一直线上）。
（3）力的平行四边形法则（作用在物体同一点的两个力，其合力也作用在该点上，合力的大小和方向由这两个力为邻边所作平行四边形的对角线确定）。
力矩：力与力偶的乘积及其转向来度量力使物体绕某点转动的效应，称为力对这点的力矩。
公式：Mo（F）=±Fd（逆时针旋转的方向为正，反之为负；单位N·m）。
力偶：作用在同一物体上大小相等、方向相反、作用线平行的一对平行力，记为（F1，F2）。
力偶只能对物体产生转动效应，其效果用力偶矩度量，公式：M（F1，F2）=±Fd，逆时针旋转的方向为正，反之为负。
力的平移定理：作用于刚体上的力，可以平移到刚体上任意一点，但必须附加一个力偶才能与原来的力等效，附加力偶的力偶矩等于原来的力对新作用点的力矩。
约束：对于某一物体的运动起限制作用的周围其他物体。
约束反力：约束作用于被约束物体上的力。
常见约束类型和约束反力方向：柔性约束（柔性物体形成的约束，约束力沿柔体的中心线背离被约束物体的拉力）。
光滑面约束（两物体相互接触，接触表面为非常光滑的刚性面。
约束力的方向是通过接触点并沿着公法线，指向被约束物体）。
固定铰链约束（两构件之一与地面或支架固定。
约束反力用两个相互垂直的分力来表示）。
滑动铰链约束（两构件与地面或支架的连接是活动的。
约束反力垂直于支撑面）。
固定端约束（物体的一部分镶嵌于另一物体构成的约束。
约束反力包括限制移动的两个正交力和限制转动的力偶）。
