齿轮标准介绍

标准齿轮的概念标准齿轮是指各项几何尺寸和参数都符合国际标准的一种齿轮，也常被称作“普通齿轮”或者“标准模数齿轮”。

标准齿轮的应用非常广泛，在各种机械设备和仪器中都可见到，如汽车、机床、航空发动机、轧钢机、矿山机械、轻工机械、石油化工机械以及钟表、仪表等。

一、标准齿轮的几何尺寸和参数标准齿轮的几何尺寸和参数是根据齿轮的模数来确定的。

模数是决定齿轮尺寸的基本参数，用m表示。

在标准齿轮中，模数被定义为“齿轮分度圆上的齿距除以圆周率π所得到的商”，即m = p/π。

根据国际标准，模数的单位为毫米（mm）。

标准齿轮的分度圆是齿轮上具有标准尺度和几何形状的圆，其直径用d表示。

在标准齿轮中，分度圆的直径d是根据齿轮的模数m和齿数z来确定的，即d = mz。

标准齿轮的齿顶圆是齿轮上齿顶线所对应的圆，其直径用da表示。

在标准齿轮中，齿顶圆的直径da是根据齿轮的模数m和齿数z 来确定的，即da = d + 2ha。

其中，ha是齿顶高，是齿轮上齿顶线到分度线的距离。

标准齿轮的齿根圆是齿轮上齿根线所对应的圆，其直径用df表示。

在标准齿轮中，齿根圆的直径df是根据齿轮的模数m和齿数z来确定的，即df = d - 2hf。

其中，hf是齿根高，是齿轮上齿根线到分度线的距离。

标准齿轮的基圆是齿轮上渐开线起始点的圆，其直径用db表示。

在标准齿轮中，基圆的直径db是根据齿轮的模数m和齿数z来确定的，即db = dcosβ。

其中，β是渐开线压力角，是决定齿轮啮合性能的重要参数。

除了以上几何尺寸和参数外，标准齿轮还有其他参数，如齿距、齿厚、齿宽等。

这些参数都是根据齿轮的模数和齿数来确定的。

二、标准齿轮的特点标准齿轮的制造和维修方便。

由于标准齿轮的几何尺寸和参数都有明确的规定，因此在制造和维修时都相对容易。

标准齿轮的啮合性能稳定。

由于标准齿轮的几何尺寸和参数都经过精心设计，因此其啮合性能相对稳定，能够满足大多数机械设备的要求。

标准齿轮的应用范围广泛。

标准齿轮规格参数表齿轮是一种常见的机械传动装置，广泛应用于各种机械设备中。

而要确保齿轮的正常运转，就需要对其规格参数有一个清晰的了解。

下面将介绍标准齿轮的规格参数表，希望能对大家有所帮助。

1. 齿轮类型。

齿轮主要分为直齿轮、斜齿轮、蜗杆齿轮等几种类型。

直齿轮适用于传动比较小的场合，而斜齿轮则适用于传动比较大的场合。

蜗杆齿轮则适用于需要大传动比和平稳传动的场合。

2. 齿轮材料。

常见的齿轮材料有铸铁、合金钢、不锈钢等。

不同的材料适用于不同的工作环境，需要根据具体情况来选择。

3. 齿轮模数。

齿轮的模数是指每个齿轮的直径与齿数的比值。

模数越大，齿轮的齿数越少，传动比越大。

一般来说，模数越大，齿轮的承载能力越大。

4. 齿轮压力角。

齿轮的压力角是指齿轮齿廓上的压力线与齿轮轴线的夹角。

常见的压力角有20°和14.5°两种，选择时需要根据具体的传动要求来确定。

5. 齿轮齿数。

齿轮的齿数直接影响着传动比，一般来说，齿数越多，传动比越大。

但是齿数过多会增加齿轮的成本和加工难度，需要进行合理的选择。

6. 齿轮精度等级。

齿轮的精度等级分为一般精度、精密精度和高精度等几种。

不同的精度等级适用于不同的工作要求，需要根据具体情况来选择。

7. 齿轮齿面硬度。

齿轮齿面的硬度直接影响着齿轮的使用寿命和承载能力。

一般来说，齿轮齿面的硬度越高，使用寿命越长，承载能力越大。

8. 齿轮齿面粗糙度。

齿轮齿面的粗糙度会影响齿轮的噪音和效率，一般来说，齿面粗糙度越小，齿轮的噪音越小，效率越高。

以上就是标准齿轮的规格参数表，希望对大家有所帮助。

在选择齿轮时，需要根据具体的工作要求来确定各项参数，以确保齿轮的正常运转和传动效果。

齿轮国标等级引言：齿轮是一种常见的机械零件，广泛应用于各种机械设备中。

为了保证齿轮的质量和互换性，国际上制定了一套齿轮国标等级，用于描述齿轮的精度和质量。

本文将介绍齿轮国标等级的分类和特点。

一、齿轮国标等级分类根据国际标准ISO 1328-1，齿轮国标等级分为精度等级和质量等级两个方面。

1. 精度等级：精度等级是用于描述齿轮的几何形状和尺寸精度的指标。

根据精度等级的要求，齿轮可分为1-12级，其中1级精度最高，12级精度最低。

通常，1级和2级精度适用于高精度要求的齿轮，如高速传动装置；3级和4级精度适用于一般工业设备；5级和6级精度适用于常见传动装置；7级至12级精度适用于低精度要求的传动装置。

2. 质量等级：质量等级是用于描述齿轮的材料和热处理质量的指标。

根据质量等级的要求，齿轮可分为1-10级，其中1级质量最高，10级质量最低。

通常，1级和2级质量适用于高负载和高速传动装置；3级和4级质量适用于中等负载和速度传动装置；5级和6级质量适用于一般工业设备；7级至10级质量适用于低负载和速度传动装置。

二、齿轮国标等级特点1. 精度等级特点：不同精度等级的齿轮具有不同的几何形状和尺寸精度要求。

精度等级越高，齿轮的尺寸和形状误差越小，传动精度越高。

高精度齿轮具有良好的互换性，适用于高速、高负载传动系统，能够保证传动效率和传动精度。

2. 质量等级特点：不同质量等级的齿轮具有不同的材料和热处理质量要求。

质量等级越高，齿轮的材料强度和硬度越高，能够承受更大的负载和高速传动。

高质量齿轮具有良好的耐磨性和使用寿命，适用于高负载、高速传动系统，能够保证传动可靠性和使用寿命。

三、应用范围和注意事项1. 高精度齿轮适用于要求传动精度高的场合，如高速机械设备、精密测量装置等。

在选择高精度齿轮时，需考虑传动效率、噪声和振动等因素。

2. 高质量齿轮适用于要求传动可靠性高的场合，如重载机械设备、高速传动装置等。

在选择高质量齿轮时，需考虑材料强度、热处理质量和耐磨性等因素。

圆齿轮——精度等级第一部;关于齿轮齿面误差定义和允许值1.适用范围此规定是通商产业根据工业标准化法并通过日本工业标准调查会的认证制定的日本工业规定.以往的日本工业规格和国际规格中关于齿轮标准,精度体系的评判方法等有很多差异,为了能和国际规格达成一致,JIS B 1702 此版被废除了,取而代之的是JIS B 1702-1(圆齿轮的精度等级第一部,关于齿轮的齿面误差的定义和允许误差值)以及(圆齿轮的精度等级第二部 ,关于两齿面的咬合误差以及齿滑动的定义和精度允许值),根据这项规格所制定的精度等级,建议,请参照以下附页所述.附页（规定）单齿咬合误差允许值的计算式附页（参考）齿形以及齿旋形状误差和斜度误差的误差值3.定义3.1 斜度误差3.1.1单齿斜度误差如图所示，单齿斜度误差是指大约在齿身长的中间附近，和齿轴同一圆心的圆周上被定义的轴直角平面的实际斜度和理论值的差。

3.1.2 部分累积斜度误差指的是如图所示K斜度对应的实际弧长和理论值的差，理论上来说，是和同一K斜度内的单齿误差的和相等的。

备注1 在没有特别指定的情况下，Fpk的值被限定为圆周的1/8。

因此，Fpk的误差允许值是在斜度数（K）从2开始最接近z/8的数范围内。

通常情况下，Fpz/8的评估是足够的。

如果是特殊的（比如高速用齿轮）则要在更小的扇形内检测（k）的值也必须再计算。

3.1.3 累积斜度误差指的是齿轮全齿面（k=1到k=2）的最大累积斜度误差，表现在累积斜度误差曲线的全振幅。

3.2 齿形误差3.2.1 齿形误差指的是实际齿形和设计齿形的偏差。

这个值是在正面朝法线方向测定的值。

3.2.1.1 有用长度（L AF）一个指的是从基础圆到外界(A点)的延伸。

另一个是从基础圆到有用齿形内侧（F点）延伸的两轴直角基础圆接线长的咬合的可能长度有用长度根据设计和齿端取面以及齿端圆起点（A点）的影响，有效长度也是根据这个决定的，齿底的长度是由边角或取齐部位(F点)而决定。

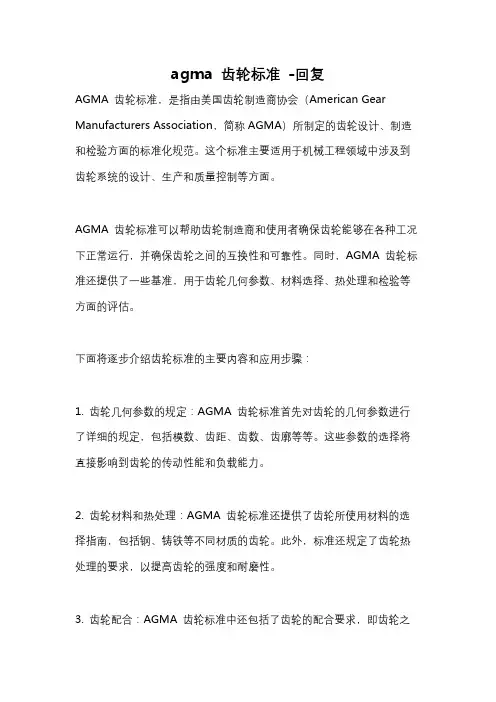

agma 齿轮标准-回复AGMA 齿轮标准，是指由美国齿轮制造商协会（American Gear Manufacturers Association，简称AGMA）所制定的齿轮设计、制造和检验方面的标准化规范。

这个标准主要适用于机械工程领域中涉及到齿轮系统的设计、生产和质量控制等方面。

AGMA 齿轮标准可以帮助齿轮制造商和使用者确保齿轮能够在各种工况下正常运行，并确保齿轮之间的互换性和可靠性。

同时，AGMA 齿轮标准还提供了一些基准，用于齿轮几何参数、材料选择、热处理和检验等方面的评估。

下面将逐步介绍齿轮标准的主要内容和应用步骤：1. 齿轮几何参数的规定：AGMA 齿轮标准首先对齿轮的几何参数进行了详细的规定，包括模数、齿距、齿数、齿廓等等。

这些参数的选择将直接影响到齿轮的传动性能和负载能力。

2. 齿轮材料和热处理：AGMA 齿轮标准还提供了齿轮所使用材料的选择指南，包括钢、铸铁等不同材质的齿轮。

此外，标准还规定了齿轮热处理的要求，以提高齿轮的强度和耐磨性。

3. 齿轮配合：AGMA 齿轮标准中还包括了齿轮的配合要求，即齿轮之间的啮合精度。

这一项要求确保齿轮的正常工作，并提高传动的效率和减小噪声。

4. 齿轮制造和标识：AGMA 齿轮标准还对齿轮的制造过程和标识进行了规定。

这些规定确保了齿轮的制造过程能够满足标准的要求，并且方便齿轮的追溯和质量控制。

5. 齿轮检验：AGMA 齿轮标准中还包括了齿轮的检验要求，主要涉及齿轮的传动误差、齿面粗糙度和硬度等方面的检测。

这些检验项可以确保齿轮符合标准的要求，并保证了齿轮的可靠性和使用寿命。

总结起来，AGMA 齿轮标准涵盖了齿轮设计、制造和检验等方面，可以为齿轮行业提供统一的标准和规范。

这些标准的应用可以帮助制造商和使用者选择合适的齿轮参数和材料，确保齿轮能够在各种工况下正常工作，并满足高强度和长寿命的要求。

同时，使用AGMA 齿轮标准还可以提高齿轮的制造质量和产品可靠性，并促进齿轮行业的健康发展。

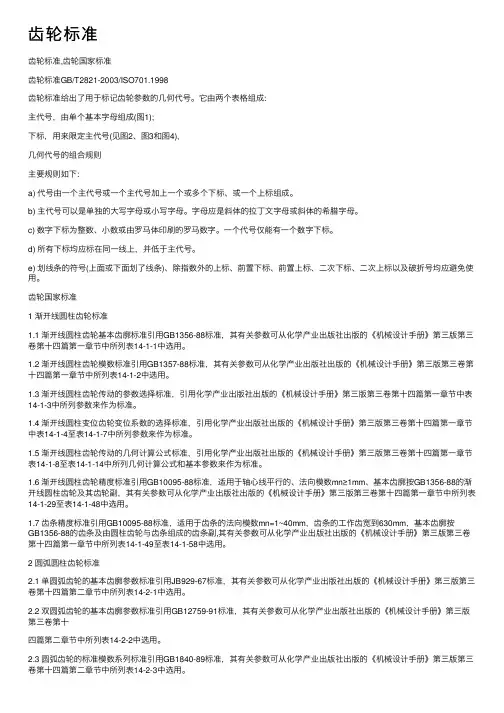

齿轮标准齿轮标准,齿轮国家标准齿轮标准GB/T2821-2003/ISO701.1998齿轮标准给出了⽤于标记齿轮参数的⼏何代号。

它由两个表格组成:主代号，由单个基本字母组成(图1);下标，⽤来限定主代号(见图2、图3和图4),⼏何代号的组合规则主要规则如下:a) 代号由⼀个主代号或⼀个主代号加上⼀个或多个下标、或⼀个上标组成。

b) 主代号可以是单独的⼤写字母或⼩写字母。

字母应是斜体的拉丁⽂字母或斜体的希腊字母。

c) 数字下标为整数、⼩数或由罗马体印刷的罗马数字。

⼀个代号仅能有⼀个数字下标。

d) 所有下标均应标在同⼀线上，并低于主代号。

e) 划线条的符号(上⾯或下⾯划了线条)、除指数外的上标、前置下标、前置上标、⼆次下标、⼆次上标以及破折号均应避免使⽤。

齿轮国家标准1 渐开线圆柱齿轮标准1.1 渐开线圆柱齿轮基本齿廓标准引⽤GB1356-88标准，其有关参数可从化学产业出版社出版的《机械设计⼿册》第三版第三卷第⼗四篇第⼀章节中所列表14-1-1中选⽤。

1.2 渐开线圆柱齿轮模数标准引⽤GB1357-88标准，其有关参数可从化学产业出版社出版的《机械设计⼿册》第三版第三卷第⼗四篇第⼀章节中所列表14-1-2中选⽤。

1.3 渐开线圆柱齿轮传动的参数选择标准，引⽤化学产业出版社出版的《机械设计⼿册》第三版第三卷第⼗四篇第⼀章节中表14-1-3中所列参数来作为标准。

1.4 渐开线圆柱变位齿轮变位系数的选择标准，引⽤化学产业出版社出版的《机械设计⼿册》第三版第三卷第⼗四篇第⼀章节中表14-1-4⾄表14-1-7中所列参数来作为标准。

1.5 渐开线圆柱齿轮传动的⼏何计算公式标准，引⽤化学产业出版社出版的《机械设计⼿册》第三版第三卷第⼗四篇第⼀章节表14-1-8⾄表14-1-14中所列⼏何计算公式和基本参数来作为标准。

1.6 渐开线圆柱齿轮精度标准引⽤GB10095-88标准，适⽤于轴⼼线平⾏的、法向模数mn≥1mm、基本齿廓按GB1356-88的渐开线圆柱齿轮及其齿轮副，其有关参数可从化学产业出版社出版的《机械设计⼿册》第三版第三卷第⼗四篇第⼀章节中所列表14-1-29⾄表14-1-48中选⽤。

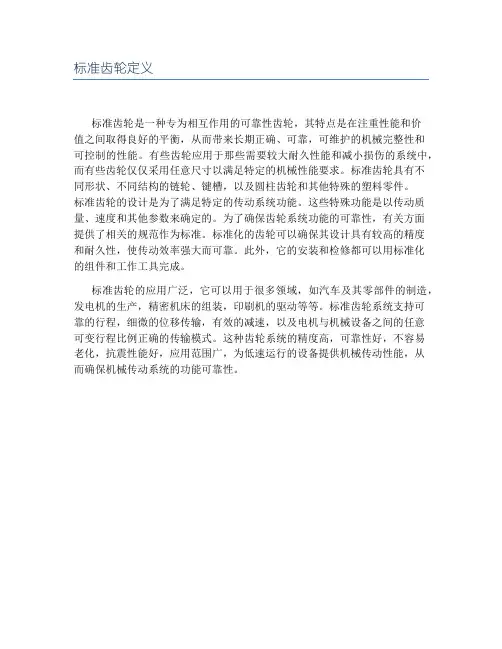

标准齿轮定义
标准齿轮是一种专为相互作用的可靠性齿轮，其特点是在注重性能和价
值之间取得良好的平衡，从而带来长期正确、可靠，可维护的机械完整性和
可控制的性能。

有些齿轮应用于那些需要较大耐久性能和减小损伤的系统中，而有些齿轮仅仅采用任意尺寸以满足特定的机械性能要求。

标准齿轮具有不
同形状、不同结构的链轮、键槽，以及圆柱齿轮和其他特殊的塑料零件。

标准齿轮的设计是为了满足特定的传动系统功能。

这些特殊功能是以传动质量、速度和其他参数来确定的。

为了确保齿轮系统功能的可靠性，有关方面
提供了相关的规范作为标准。

标准化的齿轮可以确保其设计具有较高的精度
和耐久性，使传动效率强大而可靠。

此外，它的安装和检修都可以用标准化
的组件和工作工具完成。

标准齿轮的应用广泛，它可以用于很多领域，如汽车及其零部件的制造，发电机的生产，精密机床的组装，印刷机的驱动等等。

标准齿轮系统支持可
靠的行程，细微的位移传输，有效的减速，以及电机与机械设备之间的任意
可变行程比例正确的传输模式。

这种齿轮系统的精度高，可靠性好，不容易
老化，抗震性能好，应用范围广，为低速运行的设备提供机械传动性能，从
而确保机械传动系统的功能可靠性。

圆齿轮——精度等级第一部;关于齿轮齿面误差定义和允许值1.适用范围此规定是通商产业根据工业标准化法并通过日本工业标准调查会的认证制定的日本工业规定.以往的日本工业规格和国际规格中关于齿轮标准,精度体系的评判方法等有很多差异,为了能和国际规格达成一致,JIS B 1702 此版被废除了,取而代之的是JIS B 1702-1(圆齿轮的精度等级第一部,关于齿轮的齿面误差的定义和允许误差值)以及(圆齿轮的精度等级第二部 ,关于两齿面的咬合误差以及齿滑动的定义和精度允许值),根据这项规格所制定的精度等级,建议,请参照以下附页所述.附页（规定）单齿咬合误差允许值的计算式附页（参考）齿形以及齿旋形状误差和斜度误差的误差值3.定义3.1 斜度误差3.1.1单齿斜度误差如图所示，单齿斜度误差是指大约在齿身长的中间附近，和齿轴同一圆心的圆周上被定义的轴直角平面的实际斜度和理论值的差。

3.1.2 部分累积斜度误差指的是如图所示K斜度对应的实际弧长和理论值的差，理论上来说，是和同一K斜度内的单齿误差的和相等的。

备注1 在没有特别指定的情况下，Fpk的值被限定为圆周的1/8。

因此，Fpk的误差允许值是在斜度数（K）从2开始最接近z/8的数范围内。

通常情况下，Fpz/8的评估是足够的。

如果是特殊的（比如高速用齿轮）则要在更小的扇形内检测（k）的值也必须再计算。

3.1.3 累积斜度误差指的是齿轮全齿面（k=1到k=2）的最大累积斜度误差，表现在累积斜度误差曲线的全振幅。

3.2 齿形误差3.2.1 齿形误差指的是实际齿形和设计齿形的偏差。

这个值是在正面朝法线方向测定的值。

3.2.1.1 有用长度（L AF）一个指的是从基础圆到外界(A点)的延伸。

另一个是从基础圆到有用齿形内侧（F点）延伸的两轴直角基础圆接线长的咬合的可能长度有用长度根据设计和齿端取面以及齿端圆起点（A点）的影响，有效长度也是根据这个决定的，齿底的长度是由边角或取齐部位(F点)而决定。

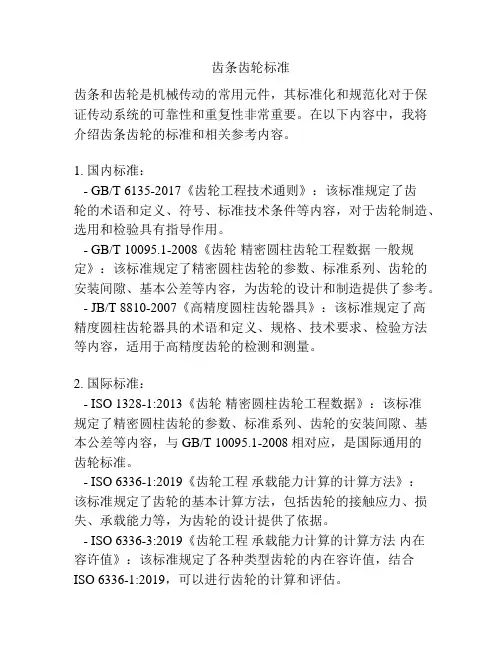

齿条齿轮标准齿条和齿轮是机械传动的常用元件，其标准化和规范化对于保证传动系统的可靠性和重复性非常重要。

在以下内容中，我将介绍齿条齿轮的标准和相关参考内容。

1. 国内标准：- GB/T 6135-2017《齿轮工程技术通则》：该标准规定了齿轮的术语和定义、符号、标准技术条件等内容，对于齿轮制造、选用和检验具有指导作用。

- GB/T 10095.1-2008《齿轮精密圆柱齿轮工程数据一般规定》：该标准规定了精密圆柱齿轮的参数、标准系列、齿轮的安装间隙、基本公差等内容，为齿轮的设计和制造提供了参考。

- JB/T 8810-2007《高精度圆柱齿轮器具》：该标准规定了高精度圆柱齿轮器具的术语和定义、规格、技术要求、检验方法等内容，适用于高精度齿轮的检测和测量。

2. 国际标准：- ISO 1328-1:2013《齿轮精密圆柱齿轮工程数据》：该标准规定了精密圆柱齿轮的参数、标准系列、齿轮的安装间隙、基本公差等内容，与GB/T 10095.1-2008相对应，是国际通用的齿轮标准。

- ISO 6336-1:2019《齿轮工程承载能力计算的计算方法》：该标准规定了齿轮的基本计算方法，包括齿轮的接触应力、损失、承载能力等，为齿轮的设计提供了依据。

- ISO 6336-3:2019《齿轮工程承载能力计算的计算方法内在容许值》：该标准规定了各种类型齿轮的内在容许值，结合ISO 6336-1:2019，可以进行齿轮的计算和评估。

3. 行业标准和规范：- DIN 3990-1：该标准由德国标准化协会制定，规定了圆柱齿轮的计算方法和精度要求，对于德国相关行业的齿轮设计和制造具有约束力。

- AGMA 2001-D04：该标准由美国齿轮制造商协会制定，规定了精密圆柱齿轮的设计和计算方法，广泛应用于美国相关行业的齿轮设计和生产。

- JIS B 1704：该标准由日本工业标准化协会制定，规定了精密齿轮的标准参数、公差要求等内容，对于日本相关行业的齿轮制造具有指导作用。
