减速机分类及介绍减速机是一种工业传动装置,主要用于将高速旋转的动力源(如电动机)的转速降低到所需的转速,同时增加输出扭矩。
它的工作原理是通过齿轮的配合来实现速度的改变。
根据传动方式和结构形式,减速机可以分为多个不同的分类。
下面将对常见的几种减速机进行介绍:1.齿轮减速机齿轮减速机是最常见的一种减速机,它通过两个或多个不同齿数的齿轮配合,改变输入轴的旋转速度和输出轴的扭矩。
根据齿轮的排列方式,常见的齿轮减速机有平行轴齿轮减速机、斜齿轮减速机和直角轴齿轮减速机。
齿轮减速机具有结构简单、传动效率高、承载能力强等优点,广泛应用于各种机械设备中。
2.行星减速机行星减速机是一种精密的减速机械,它由太阳轮、行星轮和内齿轮组成。
太阳轮通过输入轴驱动,内齿轮通过行星轮连接,实现输入轴与输出轴之间的速度转换。
行星减速机具有紧凑结构、高传动效率和大扭矩输出的特点,适用于高精度传动和大扭矩输出的场合。
3.锥齿轮减速机锥齿轮减速机是一种通过两个斜齿轮的配合来完成速度转换和扭矩增加的减速机。
它广泛应用于输送机、矿山机械、冶金机械等重载设备中。
锥齿轮减速机具有传动效率高、运行平稳、承载能力强的特点,但结构复杂、制造难度大。
4.螺旋伞齿轮减速机螺旋伞齿轮减速机是一种通过螺旋伞齿轮的配合来实现速度转换和扭矩增加的减速机。
它具有传动效率高、运行平稳、噪音低等特点,适用于高精度传动和工作环境要求较高的场合。
除了以上介绍的几种常见的减速机,还有一些特殊形式的减速机,如离合器式减速机、摆线针轮减速机、摆线减速机等,它们在一些特定的工况下有着独特的应用。
总之,减速机作为一种传动装置,通过改变输入轴的旋转速度和增加输出轴的扭矩,起到了至关重要的作用。
根据传动方式和结构形式的不同,可以分为齿轮减速机、行星减速机、锥齿轮减速机、螺旋伞齿轮减速机等多种类型。
每种减速机都有其适用的场合和特点,应根据具体需求来选择适合的减速机型号。
减速机结构工作原理减速机是一种能够减小传动的转速、增加转矩的装置,常用于机械传动系统中。
它通过利用内部的齿轮机构来实现速度减小和扭矩增加的功能。
减速机通常由减速机壳体、输入轴、输出轴、齿轮、油封、轴承等部分组成。
下面将详细介绍减速机的结构和工作原理。
1.减速机结构减速机一般由输入轴、输出轴和齿轮机构组成。
齿轮机构一般分为减速级和传动级,可以根据具体需求设计成不同的结构。
(1)减速机壳体:减速机壳体是减速机的外部结构,用于固定和支撑内部的齿轮和轴承等部件,还能保护内部零件免受外界环境的侵蚀。
(2)输入轴:输入轴用于接收电机或其他驱动装置的输入动力,将动力传递给齿轮机构。
(3)输出轴:输出轴用于输出减速后的转速和增加后的输出扭矩,将动力传递给被驱动装置。
(4)齿轮机构:齿轮机构是减速机的核心部分,主要由主动轮和从动轮组成。
主动轮通常由电机或其他驱动装置带动,从动轮则通过齿轮机构将动力传递给输出轴。
2.减速机工作原理减速机的工作原理是通过内部的齿轮机构实现速度减小和扭矩增加的目的。
具体工作原理如下:当电机或其他驱动装置带动输入轴旋转时,输入轴上的主动轮也会随之旋转。
主动轮与从动轮通过齿轮机构进行啮合,并传递动力。
这种啮合作用会使从动轮产生旋转,并将动力传递给输出轴。
齿轮传动的工作原理主要依靠齿轮的啮合关系来完成。
啮合齿轮由齿轮齿数、啮合位置、模数等参数决定,通过合理设计这些参数,可以实现不同的速度减小和扭矩增加效果。
一般情况下,减速机的减速比是由输入齿轮的齿数和输出齿轮的齿数比值决定的。
齿轮机构内部还涉及到齿轮的润滑和冷却问题。
在减速机内部设置了油封和润滑系统,可以将齿轮上的摩擦产生的热量有效地散发出来,提高减速机的工作效率和使用寿命。
减速机还可以根据实际需求设计成不同结构的形式,如行星齿轮减速机、圆锥锥齿轮减速机等。
不同结构的减速机在工作原理上有所差异,但核心的齿轮传动原理是相似的。
总结:减速机是一种通过齿轮传动来实现速度减小和扭矩增加的装置。
齿轮减速器的工作原理
齿轮减速器是一种常见的动力传动装置,其工作原理主要是通过齿轮之间的啮合,将输入轴上的高速旋转转矩传递给输出轴,同时降低旋转速度的装置。
运转过程中,输入轴通过与齿轮A的啮合,带动齿轮A一起
旋转。
齿轮A上的转矩随之通过与齿轮B的啮合,传递到齿
轮B上。
由于齿轮B的齿数比齿轮A多,因此齿轮B的转速
会相应降低,但同时转矩也会相应增加。
输出轴与齿轮B的啮合使得输出轴跟随齿轮B一起旋转,但
其转速会进一步降低。
根据齿轮的齿数比例和相对位置,齿轮减速器可以实现不同的速度比。
齿轮减速器的工作原理基于牛顿第三定律,即力的守恒。
在这种装置中,输入轴上的力矩与输出轴上的力矩一致,只是在转速和转矩上有所改变。
需要注意的是,齿轮减速器的效率并非百分之百,其会因为齿轮间的摩擦和机械损耗而有所损失。
综上所述,齿轮减速器利用齿轮之间的啮合,通过转动传递输入轴上的转矩到输出轴,并降低旋转速度。
这种传动装置简单可靠,并广泛应用于各种机械设备中。
常用减速机介绍范文概述:减速机是一种将高速运动的动力设备(例如电机)的转速降低并传递到其他机械设备上的装置。
减速机通常由齿轮传动机构组成,可以将高速输入轴的转速降低到所需的输出转速。
减速机在许多不同的行业和应用中都得到了广泛的使用,比如机械制造、冶金、石化、电力、运输等。
常见类型:1.斜齿轮减速机:斜齿轮减速机由斜齿轮组成,可将高速输入轴的转速降低为所需的输出转速。
它具有传动效率高、承载能力大、噪声低等优点,广泛应用于机床、输送机、冶金设备等领域。
2.行星齿轮减速机:行星齿轮减速机是一种具有高传动比和紧凑结构的减速机。
它由中央太阳齿轮、外部行星齿轮和内部环形齿轮组成,通过行星齿轮的转动使输出轴旋转。
行星齿轮减速机具有体积小、传动效率高、扭矩大等优点,在机器人、自动化设备等领域应用广泛。
3.锥齿轮减速机:锥齿轮减速机由锥齿轮组成,用于将动力传递到垂直方向上的轴上。
它具有传递效率高、承载能力强、运行平稳等优点,在船舶、冶金设备、建筑机械等领域得到广泛应用。
4.斜轮减速机:斜轮减速机通过摩擦传动的方式将高速输入轴的转速降低为所需的输出转速。
它由斜轮、摩擦片和弹簧组成,具有体积小、传动效率高、承载能力大等特点,广泛应用于电梯、起重设备等领域。
5.蜗杆减速机:蜗杆减速机由蜗杆和蜗轮组成,可将高速输入轴的转速降低为所需的输出转速。
它具有传动比大、承载能力强、噪声低等优点,被广泛应用于起重设备、矿山机械、水泥设备等领域。
选型考虑:选型减速机时,需要考虑以下因素:传动比、扭矩要求、运行平稳性、传动效率、使用环境和工作温度等。
选型准确合适的减速机可以提高机械设备的性能和效率,并确保设备的运行稳定。
总结:减速机在现代工业中扮演着重要的角色,通过将高速输入轴的转速降低为所需的输出转速,满足了各种运转要求。
根据应用不同,常用的减速机有斜齿轮减速机、行星齿轮减速机、锥齿轮减速机、斜轮减速机和蜗杆减速机等。
在选型时需考虑传动比、扭矩要求、运行平稳性等因素。
机械设计常用机构机械设计是一门综合性的学科,涉及到各种各样的机构和装置。
在机械设计中,机构是非常重要的一部分,它负责传递和转换力、运动和能量,从而实现机械装置的各项功能。
在机械设计中,常用的机构有很多种。
这些机构可以根据其功能、结构和运动特性进行分类和归纳。
下面,我将对一些常用的机构进行介绍。
一、连杆机构连杆机构是机械设计中最基本也是最常用的一种机构。
它由杆件和关节组成,通过杆件的连接和关节的运动,实现力和运动的传递。
连杆机构广泛应用于各种机械装置中,如汽车发动机的连杆机构、拉杆机构等。
二、齿轮机构齿轮机构是一种通过齿轮的相互啮合来传递运动和力的机构。
齿轮机构具有传动比恒定、传递力矩大、传递效率高等特点,广泛应用于各种传动装置中,如汽车变速器、机床传动等。
三、减速机构减速机构主要通过齿轮、皮带等传动元件将输入的高速运动转换为输出的低速运动。
减速机构在机械设计中非常常见,用于满足不同场合的运动速度要求。
四、滑块机构滑块机构是一种通过滑块在导轨上做直线运动来实现运动转换和力传递的机构。
滑块机构广泛应用于各种机械装置中,如工具机的进给机构、压力机的传动机构等。
五、摆线机构摆线机构是一种通过连杆和摆线来实现直线运动的机构。
它通过摆线的特殊形状和连杆的运动,将旋转运动转换为直线运动,广泛应用于各种机械装置中,如剪切机的摆线滑块机构、织机上纬缸的摆线机构等。
六、万向节机构万向节机构是一种通过球面和容器来实现输动与变动传动的机构。
它具有结构简单、运动灵活等优点,广泛应用于汽车、船舶和航空等领域。
以上介绍的只是机械设计中的一小部分常用机构,还有很多其他的机构在实际设计中也扮演着重要的角色。
在进行机械设计时,我们需要根据具体的应用要求和设计目标选择合适的机构,合理地组合和运用这些机构,以实现设计的目的。
总结起来,机械设计中常用的机构有连杆机构、齿轮机构、减速机构、滑块机构、摆线机构和万向节机构等。
这些机构在机械装置中起着重要的作用,通过它们的运动和力传递,实现了各种功能和要求。

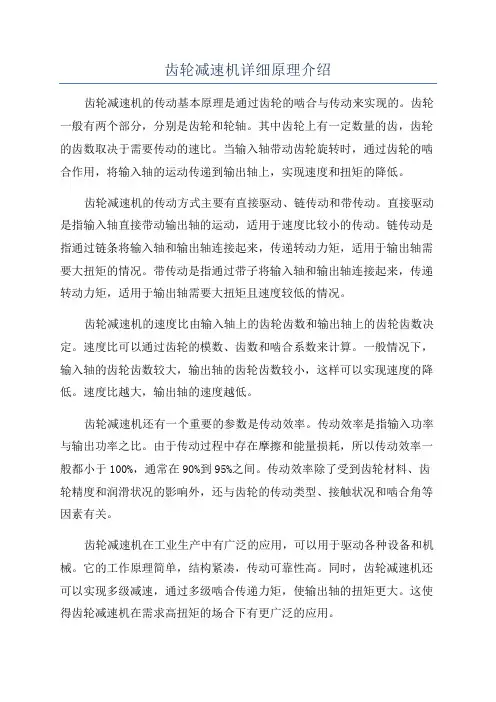

齿轮减速机详细原理介绍齿轮减速机的传动基本原理是通过齿轮的啮合与传动来实现的。
齿轮一般有两个部分,分别是齿轮和轮轴。
其中齿轮上有一定数量的齿,齿轮的齿数取决于需要传动的速比。
当输入轴带动齿轮旋转时,通过齿轮的啮合作用,将输入轴的运动传递到输出轴上,实现速度和扭矩的降低。
齿轮减速机的传动方式主要有直接驱动、链传动和带传动。
直接驱动是指输入轴直接带动输出轴的运动,适用于速度比较小的传动。
链传动是指通过链条将输入轴和输出轴连接起来,传递转动力矩,适用于输出轴需要大扭矩的情况。
带传动是指通过带子将输入轴和输出轴连接起来,传递转动力矩,适用于输出轴需要大扭矩且速度较低的情况。
齿轮减速机的速度比由输入轴上的齿轮齿数和输出轴上的齿轮齿数决定。
速度比可以通过齿轮的模数、齿数和啮合系数来计算。
一般情况下,输入轴的齿轮齿数较大,输出轴的齿轮齿数较小,这样可以实现速度的降低。
速度比越大,输出轴的速度越低。
齿轮减速机还有一个重要的参数是传动效率。
传动效率是指输入功率与输出功率之比。
由于传动过程中存在摩擦和能量损耗,所以传动效率一般都小于100%,通常在90%到95%之间。
传动效率除了受到齿轮材料、齿轮精度和润滑状况的影响外,还与齿轮的传动类型、接触状况和啮合角等因素有关。
齿轮减速机在工业生产中有广泛的应用,可以用于驱动各种设备和机械。
它的工作原理简单,结构紧凑,传动可靠性高。
同时,齿轮减速机还可以实现多级减速,通过多级啮合传递力矩,使输出轴的扭矩更大。
这使得齿轮减速机在需求高扭矩的场合下有更广泛的应用。
总之,齿轮减速机通过输入轴和输出轴之间的齿轮传动,将高速旋转的输入轴速度和扭矩降低到所需的输出轴速度和扭矩。
它的工作原理基于齿轮的运动和传动,通过齿轮的啮合和传动实现速度和扭矩的转换。
齿轮减速机具有传动效率高、结构紧凑、可靠性高等特点,在工业生产中具有广泛的应用。
减速机分类及介绍减速机是一种将高速运动的动力传递给工作机械,同时减少输出速度并增加输出扭矩的装置。
广泛应用于机械传动系统中,用于实现转速和扭矩的转换。
根据结构和传动方式的不同,减速机可以分为很多种类。
下面将介绍一些常见的减速机及其特点。
1.齿轮减速机齿轮减速机是最常见也是最简单的减速机类型之一,通过不同齿轮的啮合来实现输入和输出转速之间的转换。
齿轮减速机具有传动比范围广,承载能力高,传动效率高的特点,因此被广泛应用于各种工业设备中。
2.行星减速机行星减速机由输入轴、输出轴和若干个行星齿轮组成。
行星齿轮既围绕自身轴线转动,又以与行星轮一起绕太阳轮的轴线旋转。
行星减速机结构紧凑,具有较大的承载能力和较高的传动效率,常用于空间受限或对工作空间要求较高的场合。
3.锥齿轮减速机锥齿轮减速机是由一个或多个锥齿轮对组成的,通过啮合的斜角来实现转速和扭矩的转换。
锥齿轮减速机具有紧凑的结构和较高的传动效率,适用于中小型机械传动系统。
4.斜齿轮减速机斜齿轮减速机与锥齿轮减速机类似,都是通过齿轮的啮合来实现转速和扭矩的转换。
斜齿轮减速机中齿轮的齿面呈螺旋状,可以平稳地传递扭矩和减小齿轮间的冲击力。
斜齿轮减速机使用寿命长,耐受高速和大扭矩。
5.蜗轮蜗杆减速机蜗轮蜗杆减速机由蜗轮和蜗杆组成,通过它们的啮合来实现转速和扭矩的转换。
蜗轮蜗杆减速机具有大减速比、紧凑的结构和平稳的传动特性,广泛应用于输送机、提升机等场合。
6.链传动减速机链传动减速机采用链条的啮合来实现转速和扭矩的转换。
链传动减速机结构简单,可承受较大的冲击负载,适用于行程间距较大的场合。
7.摆线减速机摆线减速机是一种将旋转运动转变为直线运动的减速机。
它由摆线轮和摆线针齿轮组成,通过它们的啮合来实现转速和扭矩的转换。
摆线减速机结构紧凑,传动平稳,适用于对传动精度要求较高的场合。
以上是常见的几种减速机类型及其特点介绍。
减速机在工业生产和机械设备中起到了非常重要的作用,不同类型的减速机可以根据需求来选择和应用,以实现合理的转速和扭矩的转换。
减速机的分类与介绍减速机是一种广泛应用于机械设备中的传动装置,可以将高速旋转的动力源的转速降低,使其输出的转速适应设备的要求。
减速机的分类较为复杂,根据传动方式、结构形式、用途等不同因素可以进行多种分类。
下面将对减速机的分类和介绍进行详细阐述。
一、根据传动方式的分类1. 齿轮减速机:齿轮减速机是一种常见的传动方式,通过不同齿轮之间的啮合来实现转速的降低。
常见的齿轮减速机有斜齿轮减速机、圆柱齿轮减速机、锥齿轮减速机等。
齿轮减速机具有结构简单、传动效率高、承载能力大等优点,广泛应用于各种机械设备中。
2. 带传动减速机:带传动减速机是通过带传动来实现转速降低的一种减速机类型。
它通过带轮和带带的配合运动,将动力源的转速降低。
带传动减速机常见的有带轮减速机、链轮减速机等。
3. 摆线减速机:摆线减速机是一种利用摆线齿轮传动来实现减速的装置,具有传动效率高、噪音低、运行平稳等优点。
摆线减速机常见的有行星摆线减速机、直线摆线减速机等。
二、根据结构形式的分类1. 平行轴减速机:平行轴减速机是一种将输入轴和输出轴保持平行的减速机类型。
它通过齿轮的啮合来实现转速的降低,常见的有平行轴斜齿轮减速机、平行轴圆柱齿轮减速机等。
2. 垂直轴减速机:垂直轴减速机是一种输入轴和输出轴不在同一平面上的减速机类型。
它通过齿轮的啮合来实现转速的降低,常见的有垂直轴斜齿轮减速机、垂直轴圆柱齿轮减速机等。
3. 行星减速机:行星减速机是一种结构紧凑、传动比大、承载能力强的减速机类型。
它由内外齿轮和行星轮组成,通过行星轮的运动来实现转速的降低。
行星减速机常见的有行星齿轮减速机、行星摆线减速机等。
三、根据用途的分类1. 工业减速机:工业减速机是应用于各种工业设备中的减速机,常见的有电动机减速机、液压减速机等。
工业减速机具有结构坚固、承载能力强、传动效率高等特点,广泛应用于冶金、矿山、化工、水泥等行业。
2. 汽车减速机:汽车减速机是应用于汽车传动系统中的减速机,常见的有变速箱减速机、差速器减速机等。

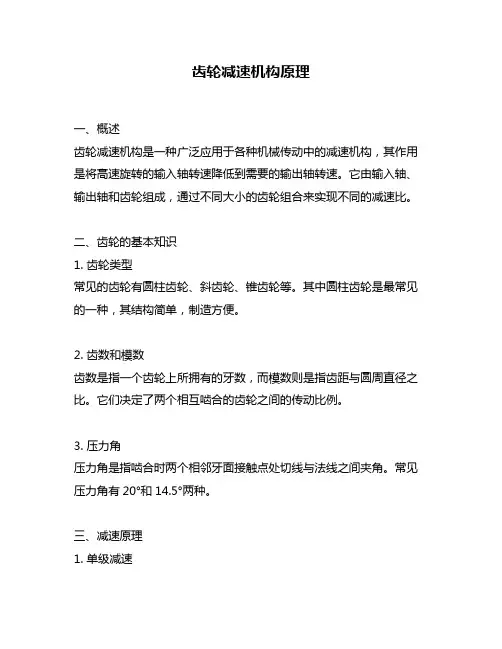

齿轮减速机构原理一、概述齿轮减速机构是一种广泛应用于各种机械传动中的减速机构,其作用是将高速旋转的输入轴转速降低到需要的输出轴转速。
它由输入轴、输出轴和齿轮组成,通过不同大小的齿轮组合来实现不同的减速比。
二、齿轮的基本知识1. 齿轮类型常见的齿轮有圆柱齿轮、斜齿轮、锥齿轮等。
其中圆柱齿轮是最常见的一种,其结构简单,制造方便。
2. 齿数和模数齿数是指一个齿轮上所拥有的牙数,而模数则是指齿距与圆周直径之比。
它们决定了两个相互啮合的齿轮之间的传动比例。
3. 压力角压力角是指啮合时两个相邻牙面接触点处切线与法线之间夹角。
常见压力角有20°和14.5°两种。
三、减速原理1. 单级减速单级减速是指只使用一个组合好的输入和输出齿轮来实现减速。
其减速比等于输出齿轮齿数除以输入齿轮齿数。
2. 多级减速多级减速是指使用多个组合好的输入和输出齿轮来实现更大的减速比。
其减速比等于各级输出齿轮齿数之积除以各级输入齿轮齿数之积。
3. 反向传动反向传动是指通过逆转输入和输出轴的方向来实现反向旋转。
这可以通过加入一个中间轴和两个相互啮合的斜齿轮来实现。
四、应用场景1. 机床在机床中,由于需要控制工件的旋转速度,因此常常需要使用减速机构来降低主轴的转速。
同时,由于机床通常需要进行高精度加工,因此对于减速机构的精度要求也很高。
2. 汽车在汽车中,由于发动机产生的动力过大,因此需要使用减速机构将其转化为更适合车辆运行的扭矩和转速。
同时,在变速器中也会使用不同大小的齿轮组合来实现不同档位之间的切换。
3. 电梯在电梯中,由于需要控制电动机的转速来实现升降,因此需要使用减速机构将电动机高速旋转的力量转化为更适合电梯运行的力量。
五、总结齿轮减速机构是一种广泛应用于各种机械传动中的减速机构,其作用是将高速旋转的输入轴转速降低到需要的输出轴转速。
它由输入轴、输出轴和齿轮组成,通过不同大小的齿轮组合来实现不同的减速比。
在不同应用场景中,减速机构所需的精度和传动比例也有所不同。

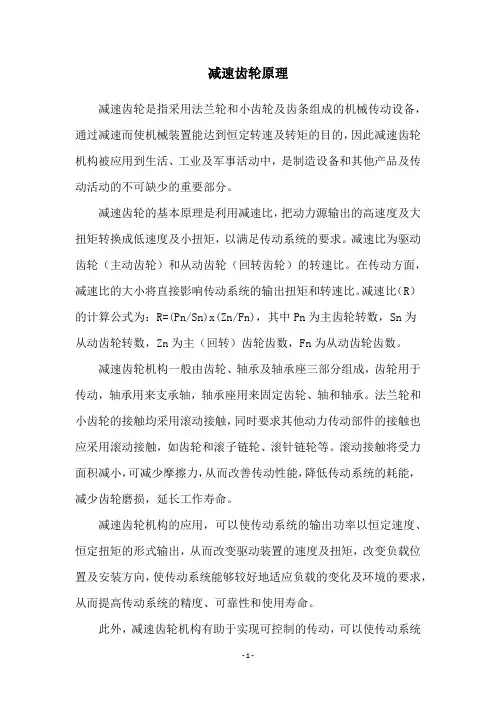

减速齿轮原理减速齿轮是指采用法兰轮和小齿轮及齿条组成的机械传动设备,通过减速而使机械装置能达到恒定转速及转矩的目的,因此减速齿轮机构被应用到生活、工业及军事活动中,是制造设备和其他产品及传动活动的不可缺少的重要部分。
减速齿轮的基本原理是利用减速比,把动力源输出的高速度及大扭矩转换成低速度及小扭矩,以满足传动系统的要求。
减速比为驱动齿轮(主动齿轮)和从动齿轮(回转齿轮)的转速比。
在传动方面,减速比的大小将直接影响传动系统的输出扭矩和转速比。
减速比(R)的计算公式为:R=(Pn/Sn)x(Zn/Fn),其中Pn为主齿轮转数,Sn为从动齿轮转数,Zn为主(回转)齿轮齿数,Fn为从动齿轮齿数。
减速齿轮机构一般由齿轮、轴承及轴承座三部分组成,齿轮用于传动,轴承用来支承轴,轴承座用来固定齿轮、轴和轴承。
法兰轮和小齿轮的接触均采用滚动接触,同时要求其他动力传动部件的接触也应采用滚动接触,如齿轮和滚子链轮、滚针链轮等。
滚动接触将受力面积减小,可减少摩擦力,从而改善传动性能,降低传动系统的耗能,减少齿轮磨损,延长工作寿命。
减速齿轮机构的应用,可以使传动系统的输出功率以恒定速度、恒定扭矩的形式输出,从而改变驱动装置的速度及扭矩,改变负载位置及安装方向,使传动系统能够较好地适应负载的变化及环境的要求,从而提高传动系统的精度、可靠性和使用寿命。
此外,减速齿轮机构有助于实现可控制的传动,可以使传动系统能够实现快速停转、启动及调节速度。
为了更加便捷地实现可控制的传动,也可以采用变速机构来替代减速齿轮机构。
总之,减速齿轮机构是传动系统中不可割舍的重要部分,其应用可以满足多种工业传动需求,使传动系统达到较高精度和可靠性,从而节约能源、减少污染并延长机械设备的使用寿命。
机械设计之单级圆柱齿轮减速器单级圆柱齿轮减速器是一种最常见的减速机械,其主要作用是将高速旋转的电机或燃气发动机输出的动力转换为低速高力矩的输出端。
这种减速器是一种硬齿面传动机构,由一对相互啮合的圆柱齿轮组成,其结构简单,传动效率高,使用寿命长,被广泛应用于机械传动领域。
一、单级圆柱齿轮减速器的工作原理单级圆柱齿轮减速器是由两个相互啮合的圆柱形齿轮组成,其中一个为主动齿轮,另一个为从动齿轮,它们之间通过啮合来完成传动。
主动齿轮又称为驱动齿轮,由电动机、内燃机等提供动力,将动力传递给从动齿轮,从动齿轮又称为被动齿轮,负责将输入的动力转换为输出端的低速高力矩。
圆柱齿轮减速器的啮合过程主要是齿轮的滚动和相互啮合,因此齿形设计、精度的要求较高。
同时,为了减小齿轮之间的摩擦和磨损,需要在齿轮表面镀上一层硬度较高的材料,以增强齿轮的耐磨性和使用寿命。
二、单级圆柱齿轮减速器的特点1. 结构简单、传动效率高单级圆柱齿轮减速器的结构简单,传动效率高,稳定性好。
它没有多个齿轮轴,所以没有过多的结构复杂性,因此体积小、重量轻,还有较好的承载能力。
2. 使用寿命长单级圆柱齿轮减速器的齿轮表面硬度高,采用合理的润滑方式,可大幅度延长使用寿命。
同时,减速器承载能力大,可以应对较大的工作负载。
3. 传动性能稳定由于使用固定的齿轮比,单级圆柱齿轮减速器的传动性能是稳定的,不会受到内部摩擦和动力浪涌影响。
4. 低噪音单级圆柱齿轮减速器的齿轮啮合过程相对平稳,没有瞬间冲击和振动,因此噪音低。
5. 成本低与其他减速机构相比,单级圆柱齿轮减速器的制造成本较低,易于维护和保养。
三、单级圆柱齿轮减速器的应用单级圆柱齿轮减速器广泛应用于工业自动化控制、航空航天、轨道交通、冶金、矿山、建材、化工、食品、医药、轮船和机车等多个领域,特别是在要求传动稳定性和性能可靠的场合,如物料输送、机械装置和各类设备的减速传动等。
结论总之,单级圆柱齿轮减速器是一种传动性能稳定、可靠,使用寿命长,成本低的传动机构,具有广泛的应用前景。
一级圆柱齿轮减速器设计说明书一级圆柱齿轮减速器是工业制造中常见的减速机构之一,主要用于降低传动系统的转速和增加扭矩。
本文将从设计原理、结构特点、选型注意事项、维护保养等方面进行详细介绍,希望能为广大读者提供一些指导意义。
一、设计原理一级圆柱齿轮减速器主要由主动轮、从动轮、轴、轴承和外壳等组成。
当主动轮转动时,经过轴进行传动作用,从动轮便跟随主动轮转动,此时将转速减少了,同时扭矩增大。
主要减速原理是利用两个圆柱齿轮之间的接触来传递动力,其减速比决定于主动轮和从动轮的齿轮数。
二、结构特点一级圆柱齿轮减速器是传统减速器中使用最广泛的一种,其结构特点主要有以下几点:1.结构简洁,制造成本低廉。
2.转速范围广,适用性强。
3.减速比大,输出扭矩大。
4.传动效率高,一般可达到95%以上。
5.运转平稳,噪声小,寿命长。
三、选型注意事项在选择一级圆柱齿轮减速器时,需注意以下几点:1.确定所需的减速比和输出扭矩。
2.确定输入轴的转速和功率,以便选型时能满足要求。
3.考虑运转环境和工作负载,选择合适的安装方式和轴承类型。
4.测试和评估减速器的传动效率,以确定其性能是否符合要求。
四、维护保养一级圆柱齿轮减速器在使用过程中需要定期进行维护保养,以确保其长期稳定运行。
常见的维护保养措施包括:1.定期检查润滑油的油位和质量,需要及时更换。
2.检查齿轮和轴承的磨损情况,如有需要应及时更换。
3.定期清洗减速器内部,确保齿轮和轴承处于良好的工作状态。
4.注意减速器的运转状态,及时发现并排除故障。
综上所述,一级圆柱齿轮减速器是一种经济实用、可靠耐用的传动设备,其结构简洁、减速比大、传动效率高等特点使其在各种行业中广泛应用。
在选型、安装和使用过程中需注意各种因素,合理维护保养可延长其使用寿命,提高生产效率。
电驱的减速器原理引言:减速器是一种常见的机械传动装置,它能够减小电机输出的转速并增加扭矩。
在工业生产中,减速器被广泛应用于各种机械设备中,如风力发电机组、机械手臂、输送带等。
本文将介绍以电驱的减速器原理及其工作过程。
一、减速器的基本组成电驱的减速器由电机、输入轴、输出轴和减速机构组成。
电机通过输入轴将动力传递给减速机构,减速机构再将转速和扭矩传递给输出轴,从而实现减速的目的。
二、齿轮传动减速机构齿轮传动是减速器常用的一种减速机构。
齿轮传动减速机构由多个齿轮组成,其中包括驱动轮、从动轮和中间轮。
驱动轮通过电机的转动将动力传递给从动轮,从而实现减速。
不同大小的齿轮组合可以实现不同的减速比。
三、蜗杆传动减速机构蜗杆传动减速机构是另一种常见的减速机构。
它由蜗杆和蜗轮组成,蜗杆通过电机的转动将动力传递给蜗轮,从而实现减速。
蜗杆传动减速机构的优点是可以实现大的减速比,但其效率相对较低。
四、行星齿轮传动减速机构行星齿轮传动减速机构是一种结构紧凑、传动平稳的减速机构。
它由行星齿轮和太阳齿轮组成,太阳齿轮通过电机的转动将动力传递给行星齿轮,从而实现减速。
行星齿轮传动减速机构的优点是具有较高的传动效率和扭矩输出。
五、电驱的工作过程电驱的减速器在工作过程中,电机通过输入轴将动力传递给减速机构。
减速机构根据不同的结构将转速和扭矩进行转换,然后将其传递给输出轴。
输出轴根据工作需求将动力传递给相应的机械设备,从而完成减速的目的。
六、电驱的应用领域电驱的减速器广泛应用于工业生产中的各个领域。
例如,风力发电机组使用减速器将风轮的高速旋转转换为发电机的适宜转速,从而提高发电效率。
机械手臂使用减速器将电机的高速旋转转换为平稳的运动轨迹,从而实现精确的操作。
输送带使用减速器将电机的高速旋转转换为适宜的输送速度,从而实现物料的顺利输送。
结论:电驱的减速器原理是通过电机和减速机构的结合,将电机的高转速转换为适宜的转速和扭矩,从而实现减速的目的。
二级展开式斜齿圆柱齿轮减速器是一种常见的机械传动装置,广泛应用于各种工业领域。
它由多个零部件组成,在正常使用过程中需要注意各个零部件之间的配合和维护。
下面将详细介绍二级展开式斜齿圆柱齿轮减速器的零件组成。
一、输入轴和输出轴1.输入轴:输入轴是指从外部传动设备传递动力到减速器内部的零件,通常与电机连接。
输入轴的主要作用是将外部动力传递到减速器内部,保证减速器正常运转。
2.输出轴:输出轴是指减速器内部将输入轴传递过来的动力传递到机械设备的零件。
输出轴的主要作用是将减速器的输出动力传递给相关设备,以实现需要的动力传递和转速调节。
二、齿轮组件1.齿轮:齿轮是减速器内部的核心零件,用于实现动力的传递和转速的调节。
一般包括主动齿轮和从动齿轮两种类型,通过它们的配合和转动实现了减速装置的功能。
2.齿轮轴:齿轮轴是用来支撑和传递齿轮旋转动力的零件,通常与齿轮紧密配合,通过其传递动力和实现齿轮的转动。
三、外壳和轴承1.外壳:外壳是减速器的外部保护结构,用于包裹和固定减速器内部的零部件,保护其免受外部环境的影响,并且能够有效减少噪音和振动。
2.轴承:轴承是支撑减速器内部旋转零部件的关键零件,通过减少摩擦和保证零部件正常旋转,轴承起着至关重要的作用。
四、密封件和润滑系统1.密封件:密封件是用来保障减速器内部的润滑油不外泄,保证减速器内部零部件的正常工作,避免外来杂质的侵入。
2.润滑系统:润滑系统是为了保证减速器内部零部件的摩擦减少、磨损降低,从而确保减速器长时间稳定运行的机械系统。
以上就是二级展开式斜齿圆柱齿轮减速器的零件组成的详细介绍,每个零件都扮演着不可或缺的角色,在减速器的正常运行中起着至关重要的作用。
只有各个零件协调配合,减速器才能发挥出最佳的性能,为工业生产提供更多的动力支持。
希望这些信息能够帮助大家更加深入地了解传动装置的内部结构和工作原理,为减速器的使用和维护提供更多的参考。
自在于行三级级:齿轮箱壳体和安装附件1. 二级级齿轮箱壳体二级级齿轮箱壳体是全部齿轮机构的重要承载部件,也是连接动、静油箱的重要部件,壳体的作用相当于机器的外壳,用来把齿轮箱内部的机构和部件固定在一起,要求结构强度足够大,以保证工作时不会发生差旁现象,又有足够的刚性,以保证二级级齿轮机构的各个部件能按照计划的轴线及相互的位置关系摆动,从而保证齿轮机构的准确齿轮的齿矩传递合适。
一、齿轮减速机有哪几种齿轮减速机是一种动力传送机械,主要利用齿轮的速度转换,将马达的回转数减速到所要的回转数和降低惯性,并提升扭矩,一般用于低转速大扭矩的传动设备,齿轮减速机的种类众多,主要有以下几种:1、圆柱齿轮减速机圆柱齿轮减速机是一种相对精密的机械,具有承载能力高、噪声低、寿命长、体积小、效率高、重量轻等优点,使用它的目的是降低转速,增加转矩,广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等领域。
2、行星齿轮减速机行星齿轮减速机又称伺服减速机。
凭借体积小、传动效率高、减速范围广、精度高等优点,广泛应用于伺服电机、步进电机、直流电机等传动系统中,能在保证精密传动的前提下,降低转速,增大扭矩,降低负载电机的转动惯量比。
行星齿轮减速机多用于建筑、石油、海洋、船舶、钢铁、有色金属、制造业、汽车传动、智能家居、电子产品、机器人传动等领域。
3、平行轴齿轮减速机平行轴斜齿轮减速由两级或三级斜齿轮组成,采用单元结构模块化设计原理,广泛应用于轻工、食品、啤酒饮料、化工、自动扶梯、自动化仓储设备、建筑、机械、钢铁冶金、造纸、人造板机械、汽车制造、水利、印刷包装、制药、纺织、建材、物流、饲料机械、环境保护等领域。
4、微型齿轮减速机微型齿轮减速机也称为微型减速马达,是对微型电机及齿轮箱进行集成组装的减速传动机构,用来降低转速和增大转矩,以满足机械设备工作的需要。
卫星齿轮减速机具有体积小、扭力大、噪音小、速比全、性能稳定、可实现瞬时转换、效率高,节省电能且发热量低等特点,广泛运用在医疗器械、智能家居、消费性电子产品、汽车驱动、机器人领域、飞行器领域、5G通讯设备、物流设备、智慧城市设备、智慧医疗设备等领域。
5、谐波齿轮减速机谐波齿轮减速机由固定的内齿刚轮、柔轮、和使柔轮发生径向变形的波发生器三部分组成,利用柔性齿轮产生可控制的弹性变形波,引起刚轮与柔轮的齿间相对错齿来传递动力和运动。
谐波齿轮减速器具有高精度、高承载力、体积小等优点,在航空、航天、能源、航海、造船、仿生机械、常用军械、机床、仪表、电子设备、矿山冶金、交通运输、起重机械、石油化工机械、纺织机械、农业机械以及医疗器械等方面得到日益广泛的应用。
减速传动的传动原理减速传动是机械传动系统中非常常见的一种形式。
它的主要作用是将高速旋转的动力源降速到所需要的合适速度,以满足不同设备的运转要求。
下文将围绕这个传动原理,分步骤为大家进行介绍。
1. 减速传动的概念减速传动是机械传动中一种利用传递动力来改变转速的装置。
它被广泛应用于各类机器设备中,如工业机械、汽车、摩托车等等。
减速传动机构主要由主动轴、被动轴、传动链条和工作轮组成。
2. 减速传动的类型减速传动按运动学原理可分为以下几种:(1) 齿轮减速传动:利用不同轮轴尺寸的齿轮(例如齿轮列、齿轮小列、行星齿轮列)在相对位置上进行啮合,实现扭矩和转速的转换。
(2) 带式传动:用皮带或链条将动力源与被动轴连接起来,实现转速转换的目的。
带式传动比齿轮传动更适合于距离较远的动力传递。
(3) 行星减速器:由太阳轮、行星轮和内齿轮组成,经过特定的啮合组合,实现高速降低为低速的作用。
3. 减速传动的作用减速传动对于工业机械和设备的运转来说是非常必要的。
因为工业生产中各种设备的运作需求都比较复杂,有些电机或动力源提供的转速过高,如果直接使用可能会导致设备损坏或者使用寿命缩短,因此需要通过减速传动来实现。
减速传动能够显著地减小产生的噪音和磨损,同时也可以增加设备的负载能力和稳定性。
4. 减速传动的应用减速传动的应用非常广泛,特别是在机械制造领域。
以工业机械为例,如给予传动的机械设备、升降机、传送带、旋转搅拌器等等,都是通过减速传动实现对动力源的调节。
另外,摩托车和汽车中的传动系统也经常使用减速传动。
在这里,我们简要地介绍了减速传动的原理、类型、作用和应用。
减速传动作为一种广泛应用的高附加值技术,在工业机械制造中扮演着至关重要的角色。
我们相信,随着技术的进步,减速传动技术会不断地得到改进和提高,广泛应用于现代智能制造行业,为产业的发展做出贡献。
齿轮减速机构介绍
齿轮传动齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
在所有的机械传动中,齿轮传动应用最广,可用来传递相对位置不远的两轴之间的运动和动力。
齿轮传动的特点:效率高,在常用的机械传动中,以齿轮传动效率为最高,闭式传动效率为
96%~99%,这对大功率传动有很大的经济意义;
结构紧凑,比带、链传动所需的空间尺寸小;
传动比稳定,传动比稳定往往是对传动性能的基本要求。
齿轮传动获得广泛应用,正是由于其具有这一特点;工作可靠、寿命长,设计制造正确合理、使用维护良好的齿轮传动,工作十分可靠,寿命可长达一二十年,这也是其它机械传动所不能比拟的。
这对车辆及在矿井内工作的机器尤为重要;但是齿轮传动的制造及安装精度要求高,价格较贵,且不宜用于传动距离过大的场合。
齿轮传动的分类:齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
圆柱齿轮传动用于传递平行轴间动力和运动的一种齿轮传动。
按轮齿与齿轮轴线的相对关系,圆柱齿轮传动可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动和人字齿圆柱齿轮传动 3 种。
▲直齿圆柱齿轮传动▲斜齿圆柱齿轮传动
▲人字齿圆柱齿轮传动圆柱齿轮传动的传递功率和速度适用范围大,功率可从小于千分之一瓦到10 万千瓦,速度可从极低到300 米/秒。
啮合特点由齿廓曲面形成过程可知,渐开线直齿圆柱齿轮啮合时,齿廓曲面的接触线是与轴线平行的直线,在啮合过程中整个齿宽同时进入和退出啮合,轮齿上所受的力也是突然加上或卸掉,故传动平稳性差,冲击和噪声大。
锥齿轮传动锥齿轮传动由一对锥齿轮组成的相交轴间的齿轮传动,又称伞齿轮传动。
按齿线形状锥齿轮传动可分为直齿锥齿轮传动、斜齿锥齿轮传动和曲线齿锥齿轮传动,其中直齿的和曲线齿的应用较广。
▲直齿锥齿轮传动▲斜齿锥齿轮传动
非圆齿轮传动是指传动中至少有一个齿轮的节曲面不是旋转曲面的齿轮传动。
齿条传动
齿轮与齿条的传动结构,齿条分直齿齿条和斜齿齿条,分别与直齿圆柱齿轮和斜齿圆柱齿轮配对使用;齿条的齿廓为直线而非渐开线(对齿面而言则为平面),相当于分度圆半径为无穷大圆柱齿轮。
蜗杆传动
是在空间交错的两轴间传递运动和动力的一种传动,两轴线间的夹角可为任意值,常用的为90°。
蜗杆传动由蜗杆和蜗轮组成,一般蜗杆为主动件。
蜗杆和螺纹一样有右旋和左旋之分,分别称为
右旋蜗杆和左旋蜗杆。
蜗杆上只有一条螺旋线的称为单头蜗杆,即蜗杆转一周,蜗轮转过一齿,若蜗杆上有两条螺旋线,就称为双头蜗杆,即蜗杆转一周,蜗轮转过两个齿。
按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。
由两个以上的齿轮组成的传动称为轮系。
根据轮系中是否有轴线运动的齿轮可将齿轮传动分为普通齿轮传动和行星齿轮传动,轮系中有轴线运动的齿轮就称为行星齿轮。
齿轮减速机构的优点
1、传动设备一般都易磨损,因此齿轮减速机都是经过严格且特殊的工艺制作出来的,比如说齿轮就采用了优质的低碳合金钢,不仅具有高强度,而且齿面平整、精度高。
2、齿轮减速机在设计时就考虑到了安装、拆卸的问题,因而齿轮减速机具备了质轻、体积小、易拆卸、易安装等优点。
3、因为要保证运转的稳定、可靠性,因此采用优质材料以及制作工艺的齿轮减速机,还具有一定的稳定性、耐力性、耐磨性。
不仅运转时传动率很高,还能尽量减轻运转产生的噪音。
目前齿轮减速机因为有良好的传动以及减速作用,在制造、加工、运输、建筑等行业有着举足轻重的地位。
硬齿面减速机的加工工艺
硬齿面减速机与普通减速机相比较主要优势有传动效率高、承载能力强,配比灵活、组合方便,安装简易、成本合理,可实现模块化设计。
此系列减速机采用特种钢材,经特殊处理工艺使齿轮表面硬度达到45HRC以上。
不同的工艺方法获得的硬化层性能存在很大差异,下面我们就简单介绍下各种工艺的的不同特点。
1、减速机齿轮表面渗氮或氮碳共渗。
此种工艺减速机齿轮硬化层深度较浅(一般为0.5mm ),其硬度为550HV(52HRC)。
其承载能力受到限制,而且氮化硬化层局部过载能力较小,氮化工艺成本很高,故较少采用。
氮化减速机齿轮因不能淬火,故变形很小,一般用在不能采用磨齿工艺的内减速机齿轮和花键齿圈上。
2、采用中频或高频感应淬火和火焰淬火的硬齿面的减速机齿轮因硬化层与非硬化层芯部有
明显的界面,硬度梯度大,同时表面硬度低(55HRC左右)。
齿根淬硬困难性能和承载能力
均不理想。
3、减速机齿轮表面渗碳后再淬火。
此种工艺加工的减速机齿轮表面硬度高(58HRC〜62HRC), 齿面硬化层均匀,从表面往里的硬度只有微不足道的下降(由残余奥氏体决定)。
从硬化层
往心部的硬度梯度小,具有较佳的抗硬化层剥落能力。
因此,渗碳硬化层承载能力高,
得到了广泛的应用。
