068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。
产品具有精度高、体积小、安装方便等优点。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。
2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。
6操作与显示6.2显示界面上电后显示正向有功电能。
可通过三类查看键实现翻屏显示。
各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。
DTSD8800、DSSD8800型三相电子式多功能电能表使用说明书杭州明特科技有限公司1概述DTSD8800和DSSD8800三相电子式多功能电能表，是本公司研制生产的新一代智能型高科技电能计量产品，是一款充分考虑中国国情、针对不同用户来设计制造的多功能电能表。
该表能精确地计量有功正反向、无功四象限电量，具有有功、无功最大需量记录功能，对有功、无功、功率、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有分时控制、电量和需量的数据存储、负荷曲线记录、电网质量记录、电能表的当前运行状态记录、事件数据记录等功能，是实现电能分时计量和核算工作的理想智能仪表。
电能表采用大屏幕液晶显示，还具有远红外、RS485等通讯、全方位事件管理等功能。
DTSD8800和DSSD8800系列三相电子式多功能电能表主要由计量部分与通讯管理部分组成，采用电气隔离，避免互相干扰。
计量部分由矩力芯片进行采样计算，经计量单片机78F0537处理并存储电量相关数据。
通讯管理部分则由红外、485通讯口、大容量数据FLASH存储等组成，完成对外及对内的传输数据管理。
工作原理框图如下：2本说明书适用的规格型号规格准确度等级3×57.7/100V3×1.5（6）A 3×3(6)A 3×5(6)ADTSD88003×220/380V3×1.5（6）A 3×3(6)A 3×5(6)A DSSD88003×100V3×1.5（6）A 3×3(6)A 3×5(6)A有功1级，无功2级含盖有功2级、无功3级3技术指标z额定频率50Hzz起动电流有功 0.002In( 1级) 、有功 0.003In( 2级)z潜动具有逻辑防潜动设计z外型尺寸290×168×70 mm3z重量约2.0 kgz电气参数正常工作电压 0.8Un～1.2Un极限工作电压 0.7Un～1.2Un电压线路功耗≤2W和10VA（每相）电流线路功耗≤1VA后备电池电压 3.6V一次性锂电池后备电池容量≥1000mAh后备电池工作时间≥10年停电抄表电池电压 3.6V电池可更换(需拆铅封)z气候条件（表计）正常工作温度 -25℃～+55℃极限工作温度 -35℃～+70℃存贮和运输温度 -40℃～+80℃存储和工作湿度≤95%z技术参数时区数 12时段表数 7时段数 12费率数 40～999999.99 kWh计度范围0～999999.99 kvarh时钟准确度(日误差) ≤0.5s (23℃)RS485接口:1200bps通讯波特率红外接口:1200bps《DL/T645-1997多功能电能表通讯规约通信规约》显示屏液晶显示屏4电能表的安装4.1安装前注意事项4.1.1安装位置电能表应安装在室内通风干燥的地方，电能表用三个螺钉固定，固定在坚固、耐火、不易震动的物体上，确保安装使用安全、可靠，在有污秽或有可能损坏电能表的场所，电能表应用保护柜进行保护。

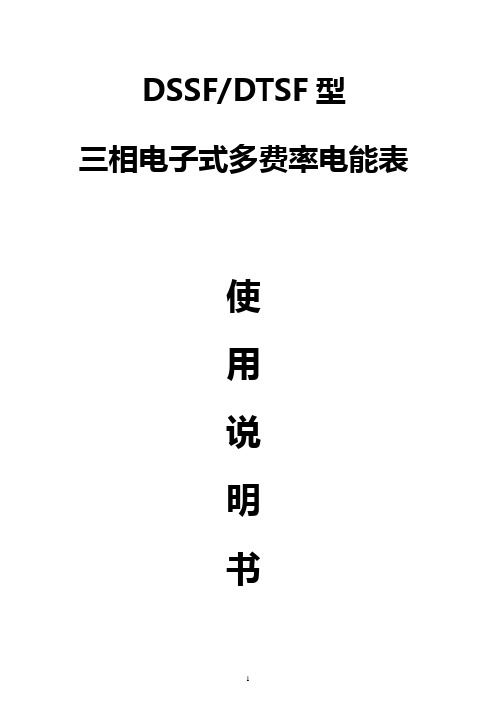

DSSF/DTSF型三相电子式多费率电能表使用说明书上海人民电器电表目录目录..................................................................................................................... 错误！未定义书签。
一、产品简介 (5)1.1 概述 (5)1.2 规格型号及技术指标 (5)1.3 工作原理 (6)二、外形说明及安装 (8)2.1 外形图 (8)2.2液晶显示屏内容 (9)2.3电表的安装及接线 (10)三、功能说明 (13)3.1 电能计量功能 (13)3.2最大需量功能 (13)3.3 多费率功能 (13)3.4 失压记录功能 (14)3.5 数据显示功能 (15)3.6 编程、需量清零及广播校时等功能 (16)3.7数据清零功能 (17)3.8停电记录功能 (17)3.9编程功能 (17)3.10每月电量记录功能 (17)3.11停电唤醒功能 (17)3.12时钟检测输出功能 (18)3.13其他功能 (18)四、运输和储存 (18)五、公司承诺 (18)附录A 内部参数及状态(控制)字说明 (19)附录B 遥控器的使用说明 ............................................................................................. 错误！未定义书签。
附录C 数据项附录表 .................................................................................................... 错误！未定义书签。
一、产品简介1.1 概述DSSF/DTSF型三相电子式多费率电能表是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。
三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。
二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。
德力西电气新一代ＤＴ／ＳＳＵ６６０６ｖ系列三相电子式电能表（导轨）新一代DT/SSU6606v系列三相电子式电能表（导轨）产品特点体积小巧美观大方：体积小，重量轻，结构模数化，搭配微断风格统一，外观漂亮安装便捷省力省心：采用标准的35mm导轨安装方式在低压柜、小三箱内进行电能计量，与传统的螺丝固定安装方式相比，节约时间，方便快捷工艺先进功能强大：采用超低功耗的大规模集成电路技术以及SMT工艺制造，集测量精度高、稳定性好、可靠性高、过载功能强等优势于一身安全可靠规格齐全：外壳PC+ABS阻燃材料，面板防护等级IP54，各电流规格均能覆盖，客户可放心选择符合计量法，获得国家级计量认证主要功能具有正向有功电能、反向有功电能计量功能，能存储其数据并可以据此设置组合有功具有电压、电流、功率、功率因素、频率等电参量测量功能具有RS485通信接口，支持DL/T645 07和97规约以及MODBUS通讯协议波特率可设置1200bps、2400bps、4800bps、9600bps，默认值为2400bps型号组成及意义D T(S)S U6606v c r f4pRS485液晶新一代注册号（设计序列）导轨式电子式三相四线（三相三线）电能表DSSU6606VCRFQB6H DSSU6606vcrf 380V B 级 0.05-0.25(6)A 互 液晶DSSU6606VCRFYB6H DSSU6606vcrf 100V B 级 0.05-0.25(6)A 互 液晶DTSU6606VCRFMQB6H DTSU6606vcrf 220/380V B 级0.05-0.25(6)A 液晶互DTSU6606VCRFMQB80DTSU6606vcrf 220/380V B 级 0.6-1.5(80)A 液晶DTSU6606VCRFWYB6HDTSU6606vcrf 57.7/100V B 级0.05-0.25(6)A 液晶外形及安装尺寸广泛应用于各种电能计量场所，如汽车充电桩、换电柜、配电箱等，同时可应用在大型公建、住宅小区、工矿企业、学校医院的内部电能计量及考核中。
导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。
该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。
3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。
“○”表示可选该功能项。
型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。

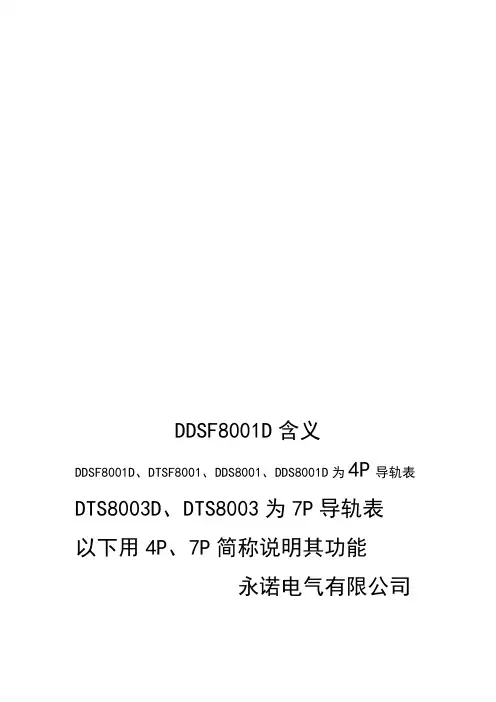

DDSF8001D含义DDSF8001D、DTSF8001、DDS8001、DDS8001D为4P导轨表DTS8003D、DTS8003为7P导轨表以下用4P、7P简称说明其功能永诺电气有限公司目录一、概述 (1)二、产品规格 (2)三、技术参数 (3)四、安装与接线 (5)4.1安装外形图及接线图 (5)4.2安装注意事项及方法 (11)五、使用说明 (12)5.1面板格式 (12)5.2功能说明 (16)5.3显示说明 (18)5.3.1编程设置 (28)5.4通信说明 (31)5.5MODBUS-RTU通讯地址信息表 (38)5.6注意事项 (54)六、典型应用 (55)一、概述多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型电能表。
该仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。
该仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。
二、产品规格项目技术指标4P 7P-1 7P-0.5精度等级有功：1.0级有功：0.5级无功：2.0级额定电压220V 3X220/380V电流规格 1.5（6）A、5(20)A、10（40）A、20（80）A工作电压正常工作电压范围：0.9-1.1Un极限工作电压范围：0.7-1.2Un参比频率50Hz或60Hz启动电流直接接入0.004Ib经CT接入0.002In功耗电压线路≤5VA/相电流线路＜4VA/相脉冲输出脉冲宽度：80ms±20ms;光耦隔离，集电极开路输出数字通讯RS485，MODBUS-RTU(其他协议可定制）时钟误差≤0.5s/d温度范围正常工作温度：-10℃-+45℃极限工作温度：-20℃-+55℃；存储温度：-40℃-+70℃相对湿度≤95%（无凝露）76×91×74（mm) 126×91×74（mm) 外形尺寸（长×宽×高）平均无故障工作时间≥50000四、安装与接线4.1、安装外形图及接线图4.1.1、外形尺寸图（1）4P正视图侧视图图 1 4P尺寸图（2）7P-1/7P-0.5正视图侧视图图27P-1/7P-0.5尺寸图4P 7P-1/7P-0.5图3 4P、7P-1/7P-0.5外形图4.1.2、安装图该系列多功能电力仪表采用35mm标准导轨安装方式，如下图4图4 安装图4.1.3、接线图该系列多功能电力仪表支持直接接入和经电流互感器CT接入两种接线方式（1）4P（2）7P-1/7P-0.5注：实际接线时请以仪表实物侧接线图为准，其中，4P-1的接线图中变量6表示无功脉冲和时钟脉冲的可选项。
DDSF8001D含义DDSF8001D、DTSF8001、DDS8001、DDS8001D为4P导轨表DTS8003D、DTS8003为7P导轨表以下用4P、7P简称说明其功能永诺电气有限公司目录一、概述 (1)二、产品规格 (2)三、技术参数 (3)四、安装与接线 (5)4.1安装外形图及接线图 (5)4.2安装注意事项及方法 (11)五、使用说明 (12)5.1面板格式 (12)5.2功能说明 (16)5.3显示说明 (18)5.3.1编程设置 (28)5.4通信说明 (31)5.5MODBUS-RTU通讯地址信息表 (38)5.6注意事项 (54)六、典型应用 (55)一、概述多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型电能表。
该仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。
该仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。
二、产品规格三、技术参数项目技术指标4P 7P-1 7P-0.5精度等级有功：1.0级有功：0.5级无功：2.0级额定电压220V 3X220/380V电流规格 1.5（6）A、5(20)A、10（40）A、20（80）A工作电压正常工作电压范围：0.9-1.1Un极限工作电压范围：0.7-1.2Un参比频率50Hz或60Hz启动电流直接接入0.004Ib经CT接入0.002In功耗电压线路≤5VA/相电流线路＜4VA/相脉冲输出脉冲宽度：80ms±20ms;光耦隔离，集电极开路输出数字通讯RS485，MODBUS-RTU(其他协议可定制）时钟误差≤0.5s/d温度范围正常工作温度：-10℃-+45℃极限工作温度：-20℃-+55℃；存储温度：-40℃-+70℃相对湿度≤95%（无凝露）76×91×74（mm) 126×91×74（mm) 外形尺寸（长×宽×高）平均无故障工作时间≥50000四、安装与接线4.1、安装外形图及接线图4.1.1、外形尺寸图（1）4P正视图侧视图图 1 4P尺寸图（2）7P-1/7P-0.5正视图侧视图图27P-1/7P-0.5尺寸图4P 7P-1/7P-0.5图3 4P、7P-1/7P-0.5外形图4.1.2、安装图该系列多功能电力仪表采用35mm标准导轨安装方式，如下图4图4 安装图4.1.3、接线图该系列多功能电力仪表支持直接接入和经电流互感器CT接入两种接线方式（1）4P（2）7P-1/7P-0.5注：实际接线时请以仪表实物侧接线图为准，其中，4P-1的接线图中变量6表示无功脉冲和时钟脉冲的可选项。
（默认为时钟脉冲输出）4.2、安装注意事项及方法4.2.1、仪表应装在室内通风干燥的地方，采用35mm标准导轨方式安装。
4.2.2、安装接线时应按照仪表实物侧面的接线图进行接线，最好用铜接线头接入。
对于直接接入式仪表接线时应注意接线和出线方向，并将螺钉拧紧，避免因接触不良而引起仪表工作不正常；经电流互感器接入式的仪表接线时应注意电流互感器次级的极性。
五、使用说明5.1面板格式（1）4P图9 单相4P面板格式面板说明如下表编号名称状态示例功能说明1 LCD 指示灯点亮液晶显示2 脉冲指示灯点亮有功电能脉冲指示3 脉冲指示灯点亮无功电能脉冲指示4 按键设置和下翻键5 按键设置和上翻键6 按键设置和主菜单键设置和确认键7按键（2）7P-1/7P-0.5面板说明如下表编号名称状态示例功能说明1 LCD 指示灯点亮液晶显示2 脉冲指示灯点亮有功电能脉冲指示3 脉冲指示灯点亮无功电能脉冲指示4 相序指示灯点亮相序错误指示5 报警指示灯点亮报警错误指示6 失压指示灯点亮失压状态指示7 按键设置和下翻键8 按键设置和上翻键9 按键设置和主菜单键设置和确认键10按键5.2功能说明计量●4P-E可进行单相有功正、反相电能的计量；无功正、反电能的计量，并可测量电压、电流、有功功率、无功功率、功率因数等电量参数。
●4P-EF可进行单相有功正、反相电能的计量：无功正、反电能的计量。
并可测量电压、电流、有功功率、无功功率、功率因数等电量参数；电量按总、尖、峰、平、谷分别累计和存储。
●7P-1E/7P-0.5E可实现三相有/无功电能的正、反计量功能，且具有功率方向指示功能，并可测量三相电压、电流、有功功率、无功功率、功率因数等电量参数。
●7P-1EF/7P-0.5EF可实现三相有/无功电能的正、反向计量功能，且具有功功率方向指示功能，并可测量三相电压、电流、有功功率、无功功率、功率因数等电量参数；电能按总、尖、峰、平、谷分别累计、存储；注：除4P-E和7P-1E/7P-0.5E外，其余型号具有电能数据冻结功能（默认冻结时间为每月末24时），表可储存12个月的冻结数据；所有存储数据断电后不丢失，并能保持10年以上。
时钟及时段费率●时钟误差在0.5s/天以内，具有日历、计量和闰年自动切换功能。
●4P-EF、7P-1EF/7P-0.5EF可编程设置一年二个时区，二个时段表、8个日时段数及尖、峰、平、谷4中费率，时段最小间隔为5分钟。
显示●具有数据轮显和数据键显功能，可通过面板上的按键查询所有显示项，轮显时间为4S。
●有、无功电能脉冲输出，用于校表、远程电能采集。
●无源光电隔离型输出端口，脉冲宽度：800ms±20ms。
●通信接口：RS485●通讯协议：MODBUS-RTU(其他可定制）●通信速率：9600bps(默认）、4800bps、2400bps、1200bps可选编程功能●电表地址设置●时间日期设置（复费率表）●费率时段设置（复费率表）●电量底数清零设置抄表和电能管理功能●通过RS485或ZIGBEE组成有线或无线网络进行远程自动抄表，实现电能的智能化管理。
5.3显示说明默认状态下，4P-EF仪表循环显示时间、日期、总、尖、峰、平、谷电量及4P-E仪表的所有显示页面，7P-1EF/7P-0.5EF电表循环显示时间、日期、总、尖、峰、平、谷电量及7P-E仪表的所有显示页面，（注：不带分时复费率电能计量功能的电能表，只显示总电量）。
循环显示时间为4s。
序号名称格式说明1当前时间与费率Hh:mm:ss 时：分：秒显示内容表示当前时间为10点09分00秒当前费率为峰费率序号名称格式说明2日期yy.mm.dd 年月日显示内容表示当前日期为2011年12月8日序号名称格式说明3 总电量xxxxx.xx或xxxxxx.x五位整数，两位小数或六位整数，一位小数(电量显示小数位可浮动，以下同）显示内容表示当前总电量为1823.56KWH序号名称格式说明4 尖电量xxxxx.xx或xxxxxx.x五位整数，两位小数或六位整数，一位小数显示内容表示当前尖电量为11.20KWH序号名称格式说明5 峰电量xxxxx.xx或五位整数，两位小数或xxxxxx.x 六位整数，一位小数显示内容表示当前峰电量为24.12KWH 序号名称格式说明6 平电量xxxxx.xx或xxxxxx.x五位整数，两位小数或六位整数，一位小数显示内容表示当前平电量为12.10KWH序号名称格式说明7 谷电量xxxxx.xx或xxxxxx.x五位整数，两位小数或六位整数，一位小数显示内容表示当前谷电量为10.10KWH序号名称格式说明8通讯状态指示：左上角出现通讯标志显示时，表示电表当前正处于通讯状态中5.3.1 4P显示说明默认状态下，4P-E 仪表循环显示电压、电流、有功功率、无功功率、功率因数、频率、通讯地址、脉冲常数、有/无功总电量，液晶显示部分内容及数据格式说明如下（其他显示内容同上所示）：序号名称格式说明1 当前电压值xxx.x三位整数，一位小数显示内容表示当前电压有效值为220.0V序号名称格式说明2 当前电流值x.xxx一位整数，三位小数显示内容表示当前电流有效值为5.00A序号名称格式说明3 当前有功功率值xxx.xx三位整数，两位小数显示内容表示当前有功功率值为7.52KWH序号名称格式说明4 当前功率因数值x.xx一位整数，两位小数显示内容表示当前功率因数值为1.00序号名称格式说明5 当前电网频率值xx.xx两位整数，两位小数显示内容表示当前频率值为50Hz序号名称格式说明6 当前无功功率值xxx.xx三位整数，两位小数显示内容表示当前无功功率为5.72KW序号名称格式说明7当前表通讯地址xxx 三位整数显示内容表示当前表通讯地址为2序号名称格式说明8 当前表脉冲常数xxx或xxxx或xxxxx三位整数或四位整数或五位整数显示内容表示当前表脉冲常数为800序号名称格式说明9 有功总电量xxxxx.xx或xxxxxx.x五位整数，两位小数或六位整数，一位小数（电量显示小数位可浮动，以下同）显示内容表示当前有功总电量为57.52KWH序号名称格式说明10 无功总电量xxxxx.xx或xxxxxx.x五位整数，两位小数或六位整数，一位小数（电量显示小数位可浮动，以下同）显示内容表示当前无功总电量为57.52KVARH序号名称格式说明11 反向有功总电量xxxxx.xx或xxxxxx.x五位整数，两位小数显示内容表示当前反向有功总电量为57.52KWH序号名称格式说明12 反向无功总电量xxxxx.xx或xxxxxx.x五位整数，两位小数显示内容表示当前反向无功总电量为27.55VARH注：退出菜单设定，出现SAVE YES时；按键为保存退出，按键为无效退出。
5.3.2 7P-1E/7P-0.5E5.3.2.1循环功能默认状态下，7P-1E/7P-0.5E仪表循环显示三相电压、电流、有功总电量、无功总电量、有功反向总电量、无功反向总电量、总有功功率、总无功功率、功率因数、频率、脉冲常数、通讯地址。
循环显示时间为4s.液晶面板显示说明如下：字符面板显示文字说明字符面板显示文字说明UA A相电压IC C相电流Ub B相电压PS 总有功功率UC C相电压qS 总无功功率IA A相电流L总功率因数Ib B相电流 C5.4通讯说明5.4.1 RS485/MODBUS-RTU通讯方式●通讯接口：RS485●通讯接线方式：二线制（RS485+、RS485-），屏蔽双绞线●通信工作方式：半双工●通信速率：9600bps(默认）、4800bps、2400bps、1200bps可选5.4.2通信连接方式●通信连接的线形连接方式●通信接连的环形连接方式5.4.3通讯协议多功能电力仪表使用MODBUS-RTU通讯协议，MODBUS协议详细定义校验码、数据系列等，这些都是特定数据交换的必要内容。
