导轨式安装电表

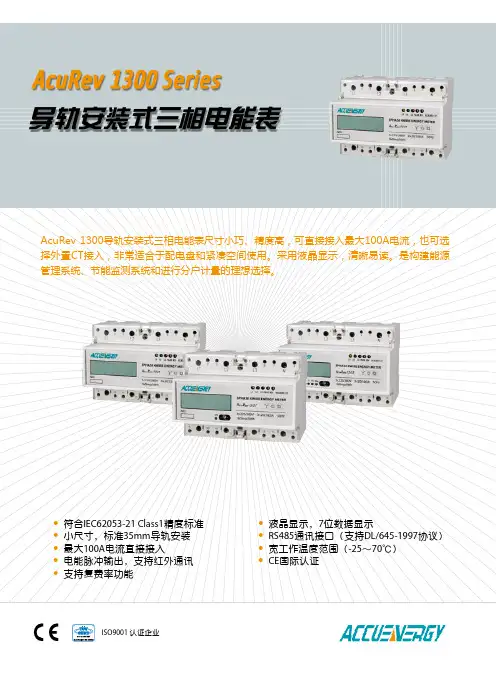

三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。

本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。

一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。

外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。

电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。

电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。

二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。

电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。

通过采集这两个参数，电能表可以计算出电能消耗的具体数值。

三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。

这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。

用户可以根据具体情况进行合理设定，以满足实际需求。

四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。

同时还需要保证设备与电路的接地连接牢固可靠。

2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。

3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。

用户可以通过数字显示部分查看电能消耗的具体数据。

4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。

如发现异常情况应及时处理，以避免对设备的损害。

第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。

本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。

一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

仪表产品
008

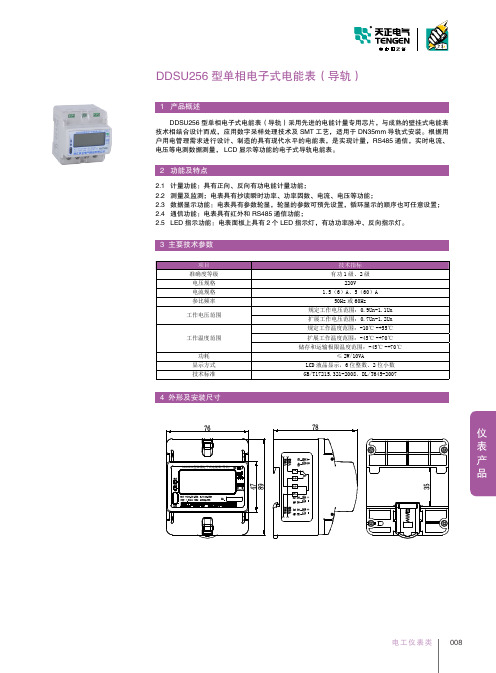

电工仪表类DDSU256型单相电子式电能表（导轨）
2 功能及特点
4 外形及安装尺寸
3 主要技术参数
DDSU256型单相电子式电能表（导轨）采用先进的电能计量专用芯片，与成熟的壁挂式电能表技术相结合设计而成，应用数字采样处理技术及SMT 工艺，适用于DN35mm 导轨式安装。

根据用户用电管理需求进行设计、制造的具有现代水平的电能表，是实现计量，RS485通信，实时电流、电压等电测数据测量， LCD 显示等功能的电子式导轨电能表。

2.1 计量功能：具有正向、反向有功电能计量功能；
2.2 测量及监测；电表具有抄读瞬时功率、功率因数、电流、电压等功能；
2.3 数据显示功能：电表具有参数轮显，轮显的参数可预先设置，循环显示的顺序也可任意设置；2.4 通信功能：电表具有红外和RS485通信功能；
2.5 LED 指示功能：电表面板上具有2个LED 指示灯，有功功率脉冲、反向指示灯。

导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。

可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。

仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。

用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。

一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。

产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。

二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。

ADL系列导轨式安装电能表一、概述DDS/DDSF1352、DTS/DTSF/DTSD1352（ADL）系列导轨式安装电能表是安科瑞电气集多年的电表设计经验，所推出的新一代微型电能表。

该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。

该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T 614对电能表的各项技术要求。

二、产品规格三、技术参数精度等级有功：1级有功:0.5级无功：1级额定电压Un220V3×220/380V电流规格5(30)A 1.5(6)A、5(20)A、10(40)A、20(80)A工作电压正常工作电压范围：0.9～1.1Un，极限工作电压范围：0.7～1.2Un参比频率45Hz或65Hz起动电流直接接入0.004Ib 经CT接入0.002In功耗电压线路小于等于5VA/相电流线路小于4VA/相电能脉冲输出脉冲宽度：80ms±20ms光耦隔离，集电极开路输出数字通信RS485，MODBUS-RTU（其他协议可定制）时钟误差小于等于0.5s/d温度范围正常工作温度：-10℃～+45℃，极限工作温度：-20℃～+55℃，存储温度： -40℃～+70℃相对湿度小于等于95％（无凝露）外型尺寸（长×宽×高）18.0×90.3×63.1(mm)76×89×74（mm）126×89×74（mm）平均无故障工作时间（h）大于等于50000四、安装与接线4.1安装外形图及接线图4.1.1 外形尺寸（单位:mm）（1）DDS1352(ADL10)正视图侧视图图1 DDS1352(ADL10)外形图（2）DDSF1352(ADL100)图2 DDSF1352(ADL100)外形图（3）DTS1352/DTSF1352(ADL300)图3 DTS1352/DTSF1352(ADL300)外形图（4）DTSD1352(ADL3000)图4 DTSD1352外形图4.1.2 安装图DDS1352、DDSF1352、DTS/DTSF1352、DTSD1352(ADL)系列导轨式安装电能表采用35mm标准导轨安装方式，如下图5图5 安装图4.1.3 接线图DDS1352（ADL10）、DDSF1352（ADL100）、DTS/DTSF1352（ADL300）、DTSD1352（ADL3000）导轨式安装电能表支持直接接入和经电流互感器CT接入两种接线方式，DDS1352（ADL10）支持直接接入方式。

三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。

二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。

D T S U858/DSS U858三相电子式电能表(导轨)产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1、概述DTSU/DSSU858型系列三相导轨式多功能电能表采用先进的超低功耗固态集成电路技术和SMT 先进工艺，用于计量频率为50Hz/60Hz的三相交流有功无功电能，实时测量电网中A、B、C三相电压、电流、有功功率、无功功率、视在功率、功率因数及频率。

该表性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C 级、D级、E级)》、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》和DL/T614–2007《多功能电能表》标准。

其通信符合DL/T645–2007《多功能电能表通信协议》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，支持MODBUS-RTU 规约要求。

可根据功能需求定制符合多功能电能表的各项技术要求。

2、功能及特点2.1计量功能2.1.1分时计量组合、正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2.1.2分时计量组合无功1、组合无功2电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2.1.3计量总有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。

2.1.4计量总无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。

2.1.5最大需量周期5、10、15、30、60分钟可选。

2.2多费率功能2.2.1可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日，时段可跨越零点。

2.2.2电表具有2套时区表和2套日时段表功能。

2.2.3电能表采用硬件时钟电路，并具有自动温度补偿功能，以保证在正常工作环境下，时钟误差控制在0.5s/d之内，内置时钟具有日历、计时、闰年自动切换功能。

导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。

该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。

3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。

“○”表示可选该功能项。

型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。

201DTSD1352导轨式多功能电能表安装使用说明书V2.10安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的当前规格。

说明书修订记录日期旧版本新版本修改内容2017.02.28V1.0 1.第一次编写2017.09.05V1.0V1.1 1.增加7.4部分校验设置说明；2.修改8.1部分功率寄存器地址，增加日需量寄存器地址、增加数据长度；3.修改8.2部分历史电能寄存器地址增加冻结时间设定寄存器；4.增加8.4部分DL/T645-2007规约数据标识。

2017.10.24V1.1V1.2 1.表8通讯地址表增加电压不平度、电流不平衡度、第二路通讯通讯参数地址表2.开关量端口更改为30、39。

2017.12.01V1.2V2.0 1.版本号升级为V2.0；2.增加条款2型号说明；3.增加测温功能、SOE事件记录，具体更新见条款3、4、7.7、9.3；4.完善条款9.1地址表、9.4DL/T645-2007规约数据标识。

2018.11.08V2.0V2.1 1.去除广告法敏感词。

2019.1.30V2.1V2.2 1.更换新的互感器。

2019.3.1V2.2V2.3 1.规范尺寸图和接线力矩。

2019.6.26V2.3V2.4 1.表1中电表型号标错，更改之。

2.图7图8AC相电流画反，更改。

2020.3.11V2.4V2.5 1.在接线与安装处增加注2.在8.2显示页面增加总电能显示2020.3.31V2.5V2.6 1.增加报文解析和数据计算方法。

2020.4.30V2.6V2.7 1.修正6.2中开关量端子号2020.11.23V2.7V2.8增加电流规格：3×10(100)A(互感器外置) 2021.04.08V2.8V2.9外形尺寸图更换为打印清晰图样，并修正说明书中部分笔误2021.12.31V2.9V2.10修改直接接入的孔径大小目录1概述 (1)2型号说明 (1)3功能列表 (1)4技术参数 (2)5外形尺寸 (2)6接线与安装 (3)7主要功能特点 (6)8操作与显示 (7)9通信说明 (11)1概述DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
