拉丝配模方法大致有一下三种

1.配模指南-拉丝配模四个步骤和关键数据计算方法概要：拉丝配模是金属丝拉拔时根据坯料尺寸及金属丝尺寸确定拉拔道次、拉丝模模孔尺寸及形状的工作，也叫拉拔程序或拉拔路线的制定。

可以分为单道次拉丝配模和多道次拉丝配模。

拉丝配模主要步骤包括以下四个步骤:1.选择坯料;2.确定中间退火次数;3.确定拉拔道次和分配道次延伸系数;4.配模校核.文章就圆形断面金属拉丝和异型断面金属拉丝两种情况,具体介绍拉丝配模步骤和计算方法。

2.滑动式拉丝机配模原理及配模计算实例介绍概要：拉丝配模指的是我们拉制过程中，对每道拉伸线模进行选择的方法。

合理的配模有两个要点，一是机械；滑动式拉丝机有其固定的拉线轮速比，通过实动式拉丝机配模计算实例，计算拉7.2mm铜杆至1.6mm铜线的相关数据；正文开始：写在前面：拉丝配模方法很多，很容易造成混淆，其中最根本的就是滑动系数的取值问题。

取大了有何优、缺点，取小一点又有何优、缺点，弄明白了，就会在工作中游刃有余。

死套某点，在实际中是不可能做到的。

不是简单计算，用公式一算就满足了。

如果你厂有50台机。

同是拉6种以上规格丝，如果按照某一种公式死套，想想最小要配几套模具。

所谓拉丝模具配完后，就要估计哪只模可能会引起断线。

哪个模会缩丝。

要估计断线是何原因，不要一断线就是铜杆空心，实际上，70%以上的空心铜与断线是自己拉丝造成的。

拉丝模具配模方法最常见的有以下三种：1.应用绝对滑动系数配模方法（J法),应用基础:拉丝机连续拉线，线材在每个塔轮上，单位时间体积是相等的。

2.传统理论配模方法（C法配模),以往定义符号从进线始，这里为了计算机计算方便(用Execl电子表格),刚好相反从出口模开始.3.新理论配模方法(X法配模),应用基础:即安全(不断线)顺利(能连续)拉线，又能把滑动降到最低.三种配模方法各有特点.C法,对设备,模具要求不严;X法和J法对设备精度要求高,对模具公差要求严,操作者的操作水平要求高.X法与系列套模相结合,效果更好.下面对这三种配模方法做具体介绍：一、应用绝对滑动系数配模方法（J法）应用基础：拉丝机连续拉线，线材在每个塔轮上，单位时间体积是相等的。

配模指南-拉丝配模四个步骤和关键数据计算方法整理：拉丝模1.什么是拉丝配模？拉丝配模是金属丝拉拔时根据坯料尺寸及金属丝尺寸确定拉拔道次、拉丝模模孔尺寸及形状的工作，也叫拉拔程序或拉拔路线的制定。

可以分为单道次拉丝配模和多道次拉丝配模。

单道次拉丝配模指在一台拉丝机上每次拉拔时金属丝只通过一个模子的拉拔配模。

多道次拉丝配模指在一台拉丝机上金属丝同时连续通过几个或十几个模子的拉拔配模。

它又分滑动式连续多道次拉丝配模和非滑动式连续多道次拉丝配模。

2.拉丝配模步骤和注意事项：拉丝配模主要步骤包括以下4个步骤：(1)选择坯料；(2)确定中间退火次数；(3)确定拉拔道次和分配道次延伸系数；(4)配模校核。

拉丝配模过程中有以下3点注意事项：(1)在保证拉丝过程稳定的条件下，充分利用金属的塑性和最少的拉拔道次达到提高拉拔生产率的目的；(2)合理分配道次延伸系数，以获得精确的尺寸、正确的断面形状及良好的表面质量；(3)配模参数与拉丝机的主要参数相适应。

下面就圆形断面金属拉丝和异型断面金属拉丝两种情况，具体介绍拉丝配模步骤和计算方法。

一、圆断面金属丝配模具体方法1.坯料选择:坯料的尺寸和断面形状应根据成品金属丝要求的状态、尺寸精度、力学性能、金属丝尺寸系列化生产及坯料的生产方式等情况选择确定。

圆丝的坯料一般为轧制、挤压及铸轧的盘条，也有采用连铸或锻造的坯料。

型丝的坯料，除了考虑尺寸大小外，还需考虑断面形状的相似性，以利于由坯料的断面形状逐步过渡到成品型丝断面形状的要求，如矩形丝选择矩形断面的坯料，双沟电车线选择圆形断面的线坯等。

2.确定中间退火次数:在拉拔过程中明显发生加工硬化的金属及合金，需要进行中间退火，恢复塑性利于继续拉拔。

对塑性好的如铜、铝等的粗线，可以不进行中间退火。

中间退火次数N用下式确定：(1)式中λΣ为由坯料至成品丝的总延伸系数；为退火问的平均总延伸系数。

3.确定拉拔道次和分配道次延伸系数拉拔道次n根据总延伸系数(无中间退火时)λΣ或两次退火间的总延伸系数λT和道次平均延伸系数确定：道次延伸系数分配分中间道次的延伸系数相等的及顺次递减的两种方案。

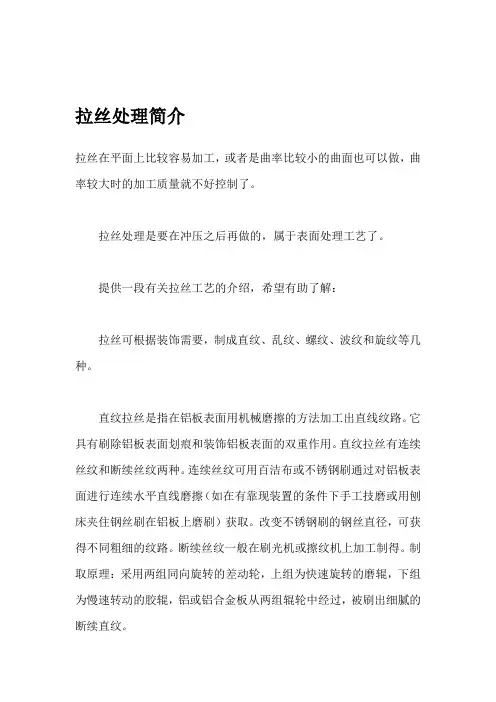

拉丝处理简介拉丝在平面上比较容易加工，或者是曲率比较小的曲面也可以做，曲率较大时的加工质量就不好控制了。

拉丝处理是要在冲压之后再做的，属于表面处理工艺了。

提供一段有关拉丝工艺的介绍，希望有助了解：拉丝可根据装饰需要，制成直纹、乱纹、螺纹、波纹和旋纹等几种。

直纹拉丝是指在铝板表面用机械磨擦的方法加工出直线纹路。

它具有刷除铝板表面划痕和装饰铝板表面的双重作用。

直纹拉丝有连续丝纹和断续丝纹两种。

连续丝纹可用百洁布或不锈钢刷通过对铝板表面进行连续水平直线磨擦（如在有靠现装置的条件下手工技磨或用刨床夹住钢丝刷在铝板上磨刷）获取。

改变不锈钢刷的钢丝直径，可获得不同粗细的纹路。

断续丝纹一般在刷光机或擦纹机上加工制得。

制取原理：采用两组同向旋转的差动轮，上组为快速旋转的磨辊，下组为慢速转动的胶辊，铝或铝合金板从两组辊轮中经过，被刷出细腻的断续直纹。

乱纹拉丝是在高速运转的铜丝刷下，使铝板前后左右移动磨擦所获得的一种无规则、无明显纹路的亚光丝纹。

这种加工，对铝或铝合金板的表面要求较高。

波纹一般在刷光机或擦纹机上制取。

利用上组磨辊的轴向运动，在铝或铝合金板表面磨刷，得出波浪式纹路。

旋纹也称旋光，是采用圆柱状毛毡或研石尼龙轮装在钻床上，用煤油调和抛光油膏，对铝或铝合金板表面进行旋转抛磨所获取的一种丝纹。

它多用于圆形标牌和小型装饰性表盘的装饰性加工。

螺纹是用一台在轴上装有圆形毛毡的小电机，将其固定在桌面上，与桌子边沿成60度左右的角度，另外做一个装有固定铝板压茶的拖板，在拖板上贴一条边沿齐直的聚酯薄膜用来限制螺纹竞度。

利用毛毡的旋转与拖板的直线移动，在铝板表面旋擦出宽度一致的螺纹纹路。

拉丝所得到的效果会有极细微的凸凹效果，但不管是否需要着色，通常是需要表面氧化处理的，氧化处理的目的是得到一层保护膜，以防自然氧化，而且氧化膜的表面硬度也比原材料高，可以起到保护作用，不需要着色的话，可以选用无色透明的阳极氧化膜。

喷砂处理是为了获得膜光装饰或细微反射面的表面，以符合光泽柔和等特殊设计需要。

拉丝工理论考试题（初级）一. 选择1. 非保护井式退火为（）。

A.保护退火B.氧化退火2. Cr20Ni80 属于（）。

A.焊接不锈钢B.高温合金C.电热合金3. NiFe55 属于（）。

A.焊接材料B.耐蚀合金C.电热合金4. H1Cr26Ni21 中的代表（）。

A.焊接材料B.高合金C.硬质合金5. 轧尖指将要拉拔的丝材的一段轧细，便于（）。

A.拉拔B.挂灰C.穿模和上练6. 出线速度指单位时间内拉丝机拉出线材的（）。

A.重量B.长度C.尺寸7. 过烧指由于加热温度过高或时间过长，造成金属晶界（），它是一种无法矫正的热处理缺陷。

A.变形B.融化C.错位8. 镍丝的对焊性能与4J43相比（）。

A.好B.差C. 一样9. 水箱拉丝机的润滑剂是（）。

A.液体B.气体C.固体10. 丝材轧尖的要求长度一般为（）mmA.20-30B.200-300C.400-50011. 丝材轧尖时为了保证圆度和光洁度，一般采用（）的轧尖方式。

A.单方向B.旋转90度旋转30度12. 拉丝粉在拉拔过程中起（）作用。

A.润滑B.夹丝C.加大阻力13. 拉拔时，成品的压缩比一般不大于（）。

A.50 %B.30 %C.60 %14. 丝材的尺寸应该用精度为（）mm的量具进行测量。

A.0.10B.0.05C.0.0115..丝材的椭圆度不得超过（）。

A.直径公差B.直径公差一半C.直径公差的三分之一16. H1Cr26Ni21的含碳量比H0Cr21Ni10的含碳量（）。

A.高B.低C.相等17. 为了提高拉丝模具的使用寿命，一般采取（）拉丝模具的温度。

A.提高B.降低C.保持不变18. 拉丝过程中，为了保证拉丝模具良好的润滑和丝材的表面质量，常将拉丝粉（）。

A.搅动B.不动C.用水浇湿19. 线材拉拔所用© 8.0盘元属于（）盘元。

A.热轧B.冷轧20. H1Cr26Ni21 属于（）。

A.奥氏体B.马氏体C.铁素体21. 碱爆时碱液温度应保持在（）。

拉丝设备的配模计算(2009/08/06 11:23)很多厂家买了设备，在刚开始试机过程中，因模具配比不当造成的损失也经常出现。

现在本人根据现场经验结合实际，总结一下模具和设备统一的计算方法。

要正确配模，首先要知道所购设备的机械减面率。

这在设备规范里都有注明的。

目前国内拉丝机的机械减面率如下：20D（普通双变频微拉机） 11% 定速轮减面率4%24VX（立失单变频微拉机） 8% 定速轮减面率6%21D（特制微拉机，本公司专有机型） 11%+8% 定速轮减面率 6%22D（立式双变频细拉机） 15% 定速轮减面率8%24D（立式双变频细拉机） 13% 定速轮减面率8%24DW（卧式单变频细拉机，本公司专有机型）13% 定速轮减面率8%14D（中线伸线机） 15% 定速轮减面率8%17D （链条中拉机) 15 % 定速轮减面率13%17DS （铸造箱体齿轮中拉） 20% 定速轮减面率13.5 %13D (钢板焊接齿轮中拉) 18% 定速轮减面率13%知道这些设备的减面率，配模就有理论根据了。

一般情况下，考虑到塔轮上的滑差系数，模具的配比要大于设备减面率2---6%之间。

具体选多少，主要看铜线材料好坏，铜材质量好，塔轮上滑动系数取小一点，铜材不好，为了方便把机器开起来，可以把塔轮滑动系数放的大一点。

也就是说，塔轮的滑动系数放小了，对铜材要求高，同时因塔轮上滑动小，塔轮寿命长。

相反，塔轮滑动系数放大，会比较好开，但是塔轮寿命会缩短。

所以要根据自己实际的铜杆质量配模比较理想。

配模公式：1－【（下模）×（下模）÷（上模）×（上模）】＝机械减面率＋2—6%例如24D的拉丝机，如果知道上模尺寸，推算下模规格，如下：进线0.8MM 24D的机械减面率是13%，按照一般的铜材质量，取塔轮滑动系数在2.5%，这样推导出下模规格是：1－【（下模×下模）÷（0.8×0.8)】＝0.155经过计算得到下模的规格是：0.735MM，再把0.735当上模，依次计算出下模即可。

拉丝配模计算信息来源：金属制品日期：2013-12-30 点击：33 文字大小：[大][中][小]拉丝的方式有单拉和连拉两种，单次拉丝机每次通过一个模具拉拔，当一盘丝拉完后，将丝材从卷筒上取下，重新穿头，进行下道次的拉拔。

为提高拉拔速度和减少辅助操作时间，提高生产效率，常将数台单拉机串联起来，组成连续拉丝机，这样一次可连续穿几个模子，实现连续拉拔。

显而易见，在连续拉拔中，丝材直径变细，长度增加，要保证连拉正常运行，丝材与各卷筒（塔轮）之间有一定的配合关系的。

根据通过模具后丝材与卷筒（塔轮）有无相对运动，连续拉丝机可分为非滑动式和滑动式两种。

老式积线式滑轮拉丝机和现代直线式拉丝机拉拔过程中丝材与卷筒之间没有相对滑动，称为非滑动式拉丝机。

水箱式拉丝机拉拔过程中，丝材和塔轮之间存在相对滑动，称为滑动式拉丝机。

9.1. 非滑动拉丝机配模计算9.1.1. 拉拔道次估算减面率是实际生产中最常使用的变形参数，用同一道次减面率连续拉拔数道次后的总减面率，并不等于各道次减面率之和，为便于根据总减面率确定拉拔道次，提供道次减面率与总减面率计算表，如表12。

拉拔时，总减面率的选择和各道次之间减面率分配方法可参考本文6.6节提供的原则确定。

此外线材直径和强度与摩擦力也有一定的关系。

摩擦力过小，牵引力不足，易引起断丝。

摩擦力过大，在滑动时，丝材不易松开，将引起该级阶梯伸出端丝材松弛，塔轮表面压线，甚至断头。

丝材在塔轮表面缠绕圈数过多和塔轮表面出现粗糙或出现沟槽都是造成摩擦力过大的主要原因。

因此，实际操作中一般前几个模子出线端绕2～3圈，接近成品时绕1～2圈。

拉拔较细丝时，所绕圈数应更少，甚至只绕半圈。

十四模拉丝机一般只绕半圈。

9.2.2. 滑动式拉丝机配模计算在滑动式拉丝机上，除最后一道次（K道次）线速等于轮速（B K=V K），因而没有滑动外，其余各道次的轮速均大于线速（V n＞B n）。

表示滑动程度大小的概念有：绝对滑动量，相对滑动率（简称滑动率），相对前滑系数（简称滑动系数），累计滑动率，累计滑动系数。

常见的机械拉丝的方式有哪些?1、平压式砂带拉丝：平压式拉丝是很常见的一种拉丝方式，工件固定在模具上，研磨砂带高速运转，砂带的背面有一个气动控制的可以上下移动的压块，下压后砂带贴服在被加工表面进行拉丝。

通常使用的设备是平压式砂带机。

平压式拉丝适应于小面积平面的拉丝表面，例如目前广泛应用于数码相机外壳的拉丝，手机外壳的拉丝等等。

这种拉丝表面出来的线纹通常是连续丝纹的直丝。

由于使用砂带，具有广泛的粒度范围选择，所以既可以选用粗粒度砂带加工出粗犷的、有明显的手感线纹，也可以选用细粒度砂带而加工出较为细腻的丝纹。

3M公司不仅可以提供普通砂带，还可以提供更加适合拉丝的金字塔系列砂带和不织布尼龙砂带。

砂带对这个表面整体研磨拉丝，会产生大量的热量，并且在工件的拉丝一面产生应力集中的问题，尤其对薄壁零件会产生起翘变形的问题。

所以这种方式适应于小面积的拉丝加工。

由于是下压式的操作，所以通常是应用于平面，表面不能有突台，例如突起的文字标识等。

不过通过对压块等模具的巧妙设计，也可以对略有弯曲的工件进行拉丝。

具体方法要视弯曲的程度来具体讨论。

2、不织布辊刷拉丝：工件由传输带传送通过不织布辊刷，辊刷高速旋转对工件表面进行拉丝。

拉丝时可以采用辊刷振动和辊刷不振动两种方式，同时配合不同加工速度从而产生长短不同的线纹。

不织布辊刷振动，可以产生非常均匀一致的不连续丝纹（短丝）；不织布辊刷不振动，可以产生连续丝纹（长丝或叫直丝）。

这种拉丝方式，正越来越广泛的应用于笔记本镁/铝合金的面板、键盘板，手机的LCD框、电池盖板，摄像头的保护板，相机的滑盖板等等。

辊刷拉丝方式的优点是：1）可以适合大面积拉丝，因为拉丝采用的是线接触的方式，而非平压式方式的面接触，从而避免了大量热量的产生。

同时使用的是不织布结构研磨产品，有很好的冷研磨效果。

（不织布结构的特点将在后面拉丝研磨产品里具体介绍）。

另外，不织布辊刷可以很宽（3M公司的不织布辊刷辊刷宽度可达1219mm），被加工的板材也可以很长。
