施工测量平面控制网方案施工测量平面控制网是指在施工现场建立一枚固定的平面空间，用于测量和定位施工区域内的各种坐标点和线路，以确保施工质量和准确度。
下面是一个施工测量平面控制网的方案，包括测量的方法、仪器设备和数据处理等方面。
一、测量方法：1.自由测量法：在平面上选择若干个控制点，通过测量这些控制点之间的距离和角度，来确定其他需要测量的点的坐标位置。
2.直接测量法：使用全站仪等测量仪器，直接测量各个点的坐标位置。
3.网测量法：在施工区域内建立一定数量的测量控制点，利用测量仪器测量各个控制点之间的距离和方位角，以及各个控制点与被测点之间的距离和方位角，来确定被测点的坐标位置。
二、仪器设备：1.全站仪：用于进行直接测量，可以同时测量坐标、距离和角度。
具有高精度、高效率和自动计算等功能。
2.经纬仪：用于进行方位角的测量，能够准确测量点的方向和角度。
3.测距仪：用于测量控制点之间的距离，可以采用电磁波、激光或超声波等技术。
4.电子计算器：用于进行数据处理和计算，包括坐标的转换、角度的计算等。
三、控制网点的布设：1.控制网点的数量：根据施工区域的大小和复杂程度确定，一般情况下，控制网点的间距不宜过大，以保证测量的准确性。
2.控制网点的选取：根据施工需要和测量要求，在施工区域内选择适量的控制点，包括基准点、固定点和辅助点等。
3.控制网点的标志：在每个控制点上设置标志物，可以使用竖杆、标志牌或者标线等方式，确保控制点不会被误移。
四、测量数据的处理与分析：1.坐标转换：对测得的各个点的坐标进行转换处理，包括平面坐标和高程坐标的转换。
2.角度调整：对测得的各个控制点之间的角度进行调整，以满足预设的要求。
3.数据检查：对测量后得到的数据进行检查，检查数据的准确性和一致性，删除异常数据。
4.精度评定：对测量结果进行精度评定，确定测量的准确性和可靠性。
以上就是一个施工测量平面控制网方案的简单介绍，通过建立合理的控制网，可以提高施工测量的准确度和效率，确保施工质量的要求。
施工测量控制网技术方案要点一、引言施工测量控制网技术是现代建筑工程施工的重要组成部分，它起到了指导施工过程、控制施工质量的关键作用。
施工测量控制网技术方案的制定是确保工程施工过程中测量精度和施工效率的重要手段。
本文将从控制网的基本要求、技术方案的制定流程、关键技术措施等方面进行阐述。
二、控制网的基本要求1.测量精度要求高：控制网是工程测量的基准，直接关系到工程施工的质量。
因此，控制网的精度要求高，一般要求误差在毫米级以内，并能够满足工程测量的需要。
2.网络稳定性要好：控制网的稳定性对整个施工过程起到关键的作用。
在设计控制网时，要考虑网点之间的关系，保证网络的稳定性和准确性。
3.建立方便、快捷：施工测量是一个动态过程，对控制网的建立和管理要求建立方便、快捷。
采用现代化的测量仪器设备和数字化的管理手段，将大大提高测量效率，并减少施工测量的工作量。
三、控制网技术方案的制定流程1.项目需求分析：首先对工程项目进行需求分析，明确施工过程中的控制要点和对测量精度的要求，为制定控制网技术方案提供依据。
2.网点布设设计：根据项目需求和实际情况，确定控制网的布设范围和主要网点位置。
网点布设时要考虑地理位置、周围环境、测量精度要求等因素，设计合理的网点布设方案。
3.设备选择：选择适合项目需求的测量设备，包括测量仪器、软件和数据处理设备。
要充分考虑测量设备的精度、稳定性、易用性等方面，确保测量质量。
4.网点测量：按照布设方案，对网点进行测量。
测量时要注意操作规范，保证测量数据的准确性和可靠性。
5.数据处理：对测量数据进行处理，包括误差处理、平差计算等。
要使用专业软件进行数据处理，确保计算结果的准确性和可靠性。
6.网络建立和管理：根据处理后的数据，建立控制网，并进行管理。
包括网点的标志、记录、维护和更新等方面。
四、关键技术措施1.测量仪器设备的选择：选择精度高、稳定性好的测量仪器设备，如全站仪、GPS等。
2.数据处理软件的选择：选择专业的数据处理软件，能够实现测量数据的有效处理和自动化计算。

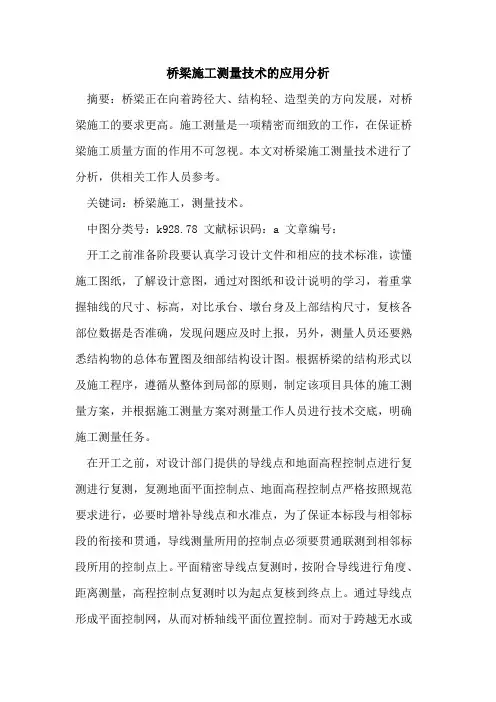

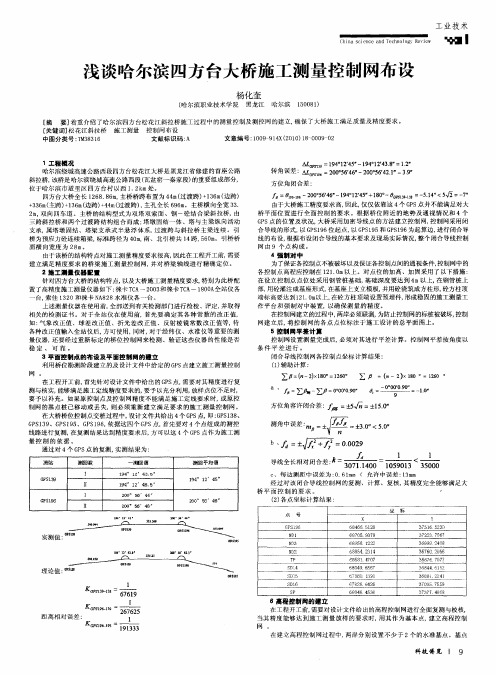

桥梁施工测量技术的应用分析摘要：桥梁正在向着跨径大、结构轻、造型美的方向发展，对桥梁施工的要求更高。
施工测量是一项精密而细致的工作，在保证桥梁施工质量方面的作用不可忽视。
本文对桥梁施工测量技术进行了分析，供相关工作人员参考。
关键词：桥梁施工，测量技术。
中图分类号：k928.78 文献标识码：a 文章编号：开工之前准备阶段要认真学习设计文件和相应的技术标准，读懂施工图纸，了解设计意图，通过对图纸和设计说明的学习，着重掌握轴线的尺寸、标高，对比承台、墩台身及上部结构尺寸，复核各部位数据是否准确，发现问题应及时上报，另外，测量人员还要熟悉结构物的总体布置图及细部结构设计图。
根据桥梁的结构形式以及施工程序，遵循从整体到局部的原则，制定该项目具体的施工测量方案，并根据施工测量方案对测量工作人员进行技术交底，明确施工测量任务。
在开工之前，对设计部门提供的导线点和地面高程控制点进行复测进行复测，复测地面平面控制点、地面高程控制点严格按照规范要求进行，必要时增补导线点和水准点，为了保证本标段与相邻标段的衔接和贯通，导线测量所用的控制点必须要贯通联测到相邻标段所用的控制点上。
平面精密导线点复测时，按附合导线进行角度、距离测量，高程控制点复测时以为起点复核到终点上。
通过导线点形成平面控制网，从而对桥轴线平面位置控制。
而对于跨越无水或浅水河道的直线小桥，桥轴线长度可以直接测定，墩、台位置也可直接利用桥轴线的两个控制点测设，无需建立平面控制网。
但跨越深水河道的大型桥梁，墩、台无法直接定位，则必须建立平面控制网。
桥梁的基础，最常用的是明挖基础和桩基础。
明挖基础的放样是根据已经设出的墩中心位置，纵、横轴线及基坑的长度和宽度，测设出基坑的边界线。
在开挖基坑时，如坑壁需要有一定的坡度，则应根据基坑深度及坑壁坡度设出开挖边界线。
桩基定位放样时，首先核对各轴线桩布置情况，是单排桩还是双排桩、梅花桩，每行桩与轴线的关系如何，桩距、桩的数量、桩顶标高、承台标高各为多少等。
桥梁控制网测量记录一、目的本文档旨在记录对桥梁控制网进行的测量工作。
二、背景控制网是桥梁施工中非常重要的一部分。
通过对控制网的测量，可以确保桥梁的建造符合设计要求，并保证结构的准确性和稳定性。
三、测量内容1. 测量基准点：确定控制网的原点，以及各个基准点的坐标。
2. 测量控制线：测量控制线的长度、坐标和高程，以确定桥梁的位置和平面布置。
3. 测量横断面：根据设计要求，测量桥梁各个横断面的坐标和高程。
4. 测量基准点和控制线的变形：定期检查基准点和控制线的稳定性，以确保测量结果的准确性。
四、测量方法1. 使用全站仪进行测量，通过测量仪器的精确定位和定向功能，获取测量数据。
2. 确定测量控制线的测量路线，并按照设计要求进行测量。
3. 使用合适的方法和工具，测量桥梁各个横断面的坐标和高程。
4. 利用高精度测量仪器，监测基准点和控制线的变形情况。
五、数据记录1. 每次测量都应详细记录测量日期、测量仪器型号、测量员和测量点编号等信息。
2. 将测量数据按照规定的格式进行记录，包括坐标、高程和变形等数据。
3. 确保测量数据的准确性和完整性，防止数据丢失或错误。
六、数据处理1. 对测量数据进行检查和校正，纠正可能存在的误差。
2. 将测量数据与设计要求进行比对，判断测量结果的准确性和符合性。
3. 对测量数据进行分析和统计，提取有用的信息和结论。
七、结论通过桥梁控制网的测量工作，可以确保桥梁的建造质量和准确性，保证桥梁结构的稳定和安全。
测量记录的数据可用于工程验收和档案保存，在后续施工和维护过程中起到重要的参考作用。
八、参考文献[1] 涂健. 桥梁工程测量学[M]. 中国建筑工业出版社, 2016.[2] 王明. 桥梁工程测量[M]. 中国水利水电出版社, 2014.。
公路桥梁工程控制网的布设与测量摘要：目前，如何在公路桥梁工程中布设测量控制网,成为技术施工人员关注的问题之一，对此问题有多种方法可以获取测量控制网，此篇采用GPS静态测量来获取控制点的坐标，通过水准路线获取控制点的高程，所得测量结果即为测量控制网，此文为其他工程布设控制网提供参考。
关键词：控制网，测量，GPS，水准1 前言随着社会的发展与使用年限的增长，需要修建新的道路桥梁，修建桥梁过程中建立控制网是不可或缺的一步。
技术的发展使得获取控制网的手段日益增加，自20世纪90年代，GPS技术逐步应用于平面控制网的制作，很大效率的提高了平面控制网的测量质量与速度。
可以通过GPS技术获取水平控制网，再通过电子水准仪来测得高程控制网，从而结合建立完整的控制网。
建立的控制网用于日后的各种测量工作：例如桥梁墩柱点位测量、桥梁现浇梁的高程测量、桥梁的变形监测、桥梁质量检查等。
2 控制网布设规范2.1选点与埋石标准[1]选点准备工作：选点人员通过收集工程范围资料充分了解已有控制点、卫星定位连续运行基准站等。
选点人员充分了解工程范围内交通、气候、通讯等情况。
选点点位要求：1.便于安置接收装备和操作、视野开阔、视场内障碍物高度角不宜超过15°；2.远离大功率无线电发射源；3.附近无反射卫星信号的物体；4.交通方便；5.地面基础稳固，有利于标石保存；6.环境与测站环境应相同，减少气象元素的影响。
选点作业：选点人员按照设计书进行勘测，按照选点点位要求选定点位，并加以标记；需要水准联测的点，还应实地勘察水准路线；记录点之记；选点完成后，绘制GPS网选点图。
标石：标石类型分为天线墩、基本标石和普通标石，根据具体情况选用，需满足标石稳定、易于长期保存；在标石中心设中心标志，可选用铜、不锈钢、铁或坚硬的复合材料制作，标石中心应有清晰的十字丝或其他直径小于0.5mm的中心点。
埋石作业：标石用混凝土灌制；埋设标石需使各层标志中心在同一铅垂线上，偏差不大于2mm；埋石所占土地，应经过土地使用者或管理部门的同意。
桥梁施工测量控制网的设置及数据处理方法与应用（中铁八局集团第三工程有限公司，贵州贵阳550002）
摘要：本文通过对桥梁的不同种类控制网的设置方式及测量数据的处理分析，说明了在桥梁工程施工测量中，如何应用有效的控制网布置形式及其数据处理方法，提高各类复杂桥梁的施工控制测量精度，以满足桥梁施工不同部位对测量放样精度的要求。
关键词：桥梁；测量控制网设置；数据处理
1 概述
桥梁施工测量，是指引和保证施工必不可少的工作。
但对于桥梁规模大小有着不同程度的要求。
一般大桥和中、小桥只在线路复测时对桥梁所在位置的线路进行比较精确的测量定位。
对于水面较宽，且有高墩、大跨、深水基础或基础施工复杂，要求测量定位、放样精度较高的大桥、特大桥，带状桥梁群，控制网的设置方式及数据处理方法显得特别重要。
2 桥梁控制网的设置
传统的平面控制测量形式有导线和三角网。
根据桥梁控制网的特点以及综合考虑施工现场实地的地形地貌情况，以及对桥梁放样精度的要求，施工中常常采用的桥梁控制网的形式是双闭合环导线和桥梁三角网。
2.1 双闭合环导线网
如图-1，为双闭合导线网的基本图形，
AB为桥轴线，以AB为公共边，在AB的两
侧分别布设一条闭合导线。
双闭合导线网平面控制，以导线的形
式布置成闭合环，其布置灵活，放样简捷，
并在闭合网满足图形强度要求精度的条件
下，也可进行交会放样。
在目前全站仪大
范围普及的情况下，是大中桥梁控制测量中
采用较多的一种方法。
2.2桥梁三角网
如图-2
对于特大桥等精度要求较高的平面控制测量，
为了保证其平面控制网的施工放样精度要求，
目前采用的仍以三角网为主。
组成桥梁三角
网的基本图形主要有三角锁、中心多边形、大
地多边形和组合图形等，可根据桥梁施工要求的
精度，确定三角网图形组成的复杂程度。
桥梁三
角网的施测可采用测角网、测边网或边角网。
3 桥梁控制网数据处理方法
桥梁控制网分双闭合环导线和三角网的数
据处理方法，其内业计算有近似平差和严密平差两种方法。
导线严密平差一般都采用条件平差法，其原理是将测量方位角闭合差和坐标闭合差同时计算和分配。
严密平差计算过程比较复杂，目前，在施工测量中利用计算机进行严密平差的软件已十分普及。
这里只介绍工程施工中较常采用的双闭合环导线和桥梁三角网的近视平差数据处理方法。
3．1双闭合环导线近视平差法的数据处理
3.1.1 角度闭合差的计算与分配
如图-1所示的双闭合环导线，角度平差是分别对两个闭合导线当作单一的闭合导线来计算和分配，其计算方法与一般单闭合导线计算完全一致，这里不再重复。
3.1.2 坐标闭合差的计算与分配
由于双闭合环导线有两个公共点A和B，因此坐标平差采用结点平差法来及计算。
从图-1可以看到，由A点坐标计算到B点可以由三条线路（线路1、线路2和线路3）来计算，分别得到B点的三个坐标：
X
B 1 Y
B
1 X
B
2 Y
B
2 X
B
3 Y
B
3。
由于三条线路的线路长∑D
1、∑D
2
、∑D
3
是不同的，这里我们根据线路长来
定权：
Pi=∑D
1/∑D
i
用加权平均值得方法计算B点坐标的平差值（X
B 、Y
B
）：
X
B = P1×X
B
1+ P2×X
B
2+ P3×X
B
3/P1+P2+P3
Y
B = P1×Y
B
1+ P2×Y
B
2+ P3×Y
B
3/P1+P2+P3
有了B点的坐标，那么三条线路的闭合差就可以计算出来：
ΔX i= X B i-X B
ΔY i= Y
B i-Y
B
这样，就可以将三条线路的坐标闭合差按单一导线坐标闭合差的分配方法，分别分配到三条线路的各条边上去，从而计算出双闭合环上各控制点平差后的最终坐标。
3．2 桥梁三角网近视平差法的数据处理
如图-2，以最常见的三角锁图形为例，AB为桥轴线，AC、AD为基线，观测了所有内角，已知A点的坐标和AB边的方位角，计算B、C、D点坐标：
3．2．1图形条件
不同的基本图形，其图形条件有所不同。
如图-2，三角锁中每个三角形内角和的闭合差为：w
i =a
i
+b
i
+c
i
-180○
计算经三角形闭合差改正后的角度，可将闭合差平均改正到每个内角上去改
正数为：v
ai =v
bi
=v
ci
=- w
i
/3
3．2．2边长条件
对角度改正后应满足正弦定理，即：
AC/AD=sinb
1’. Sinb
2
’/ sina
1
’. Sina
2
’
=sin(b
1+ v
bi
). sin(b
2
+ v
b2
)/sin(a
1
+ v
ai
). sin(a
2
+ v
a2
)
对上式线形化改写可得：
Cotb
1v
bi
+cotb
2
v
b2
- Cota
1
v
ai
- Cota
2
v
a2
+w=0
其中常数项为: w=( AD/AC- sina
1.Sina
2
/ sinb
1
.Sinb
2
)× ”
在近视平差中，由于测角精度相同，我们假定各个改正数的大小相等，同
时为了不破坏已满足的三角形条件，又假定a
i b
i
改正数的符号相反，即: v
bi
= -v
ai
则：v= v
bi = -v
ai
=-w/∑Cotb
i
+∑Cota
i
将角度平差以后，分别计算各边的边长和方位角，即可计算出各点的平差后的采用控制坐标。
4结束语
建立必要的施工测量控制网，并按设计和施工规范精度要求进行有针对性的合理布置控制网型，以及采用正确的平差数据处理方法，是目前桥梁施工测量控制中必须引起高度重视的问题。
没有事先制订有效的施工控制网方案，要想确保桥梁施工的质量是很困难的。
为此，我们在工程施工中，对测量精度要求较高的桥梁，都建立了相应精度等级的控制网。
例如，我们在新建成都北编组站李家堰桥梁群施工测量控制中，由于大部分桥梁处于站场内的股道咽喉道岔群内，对桥梁施工放样位置精度要求较高，我们根据现场的具体地貌情况，以及桥梁群的平面带状位置情况，采用了上述的相应导线闭合环网形式布置测量控制点，确保了桥梁群的施工放样精度。
作者简介：田强（1964-）男，本科，工程师，主要研究方向：测量工程。
