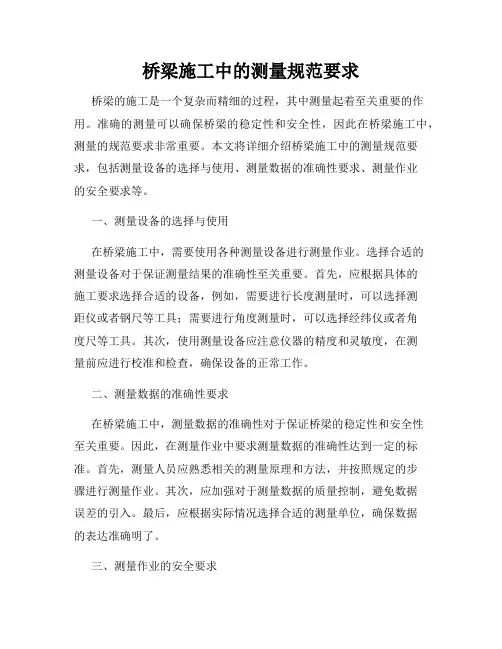

桥梁施工中的测量规范要求桥梁的施工是一个复杂而精细的过程，其中测量起着至关重要的作用。
准确的测量可以确保桥梁的稳定性和安全性，因此在桥梁施工中，测量的规范要求非常重要。
本文将详细介绍桥梁施工中的测量规范要求，包括测量设备的选择与使用、测量数据的准确性要求、测量作业的安全要求等。
一、测量设备的选择与使用在桥梁施工中，需要使用各种测量设备进行测量作业。
选择合适的测量设备对于保证测量结果的准确性至关重要。
首先，应根据具体的施工要求选择合适的设备，例如，需要进行长度测量时，可以选择测距仪或者钢尺等工具；需要进行角度测量时，可以选择经纬仪或者角度尺等工具。
其次，使用测量设备应注意仪器的精度和灵敏度，在测量前应进行校准和检查，确保设备的正常工作。
二、测量数据的准确性要求在桥梁施工中，测量数据的准确性对于保证桥梁的稳定性和安全性至关重要。
因此，在测量作业中要求测量数据的准确性达到一定的标准。
首先，测量人员应熟悉相关的测量原理和方法，并按照规定的步骤进行测量作业。
其次，应加强对于测量数据的质量控制，避免数据误差的引入。
最后，应根据实际情况选择合适的测量单位，确保数据的表达准确明了。
三、测量作业的安全要求桥梁施工是一项高风险的工作，测量作业也不例外。
在进行测量作业时，应注重安全，确保测量人员的人身安全和设备的安全。
首先，测量人员应接受相关的安全培训，熟悉施工现场的安全规范和操作规程。
其次，在进行测量作业前，应对测量设备进行检查，确保设备的安全可靠。
最后，测量人员应佩戴个人防护用具，如安全帽、安全鞋等，保护自己的人身安全。
四、数据记录和信息传递桥梁施工中的测量数据记录和信息传递也是至关重要的环节。
合理的数据记录和信息传递可以确保施工的连续性和准确性。
首先，应建立完善的数据记录和信息传递系统，确保数据的准确性和可追溯性。
其次，在进行数据记录时，应以清晰、规范的方式进行，避免数据的混淆和丢失。
最后，在信息传递中，应确保信息的及时性和准确性，避免信息传递的滞后和误解。
桥梁施工测量的主要内容有哪些（一）引言概述：桥梁施工测量是指在桥梁的建设和施工过程中，为了控制桥梁的整体结构和尺寸，以及保证桥梁的安全和质量，进行的一系列测量工作。
桥梁施工测量的主要内容非常广泛，包括建设前的测量准备、桥梁基础的测量、桥梁墩台的测量、桥梁梁面的测量以及施工过程中的监测等。
本文将详细介绍桥梁施工测量的主要内容，以帮助读者更好地了解和掌握桥梁施工测量的要点。
正文：一、建设前的测量准备1. 确定施工测量的目标和要求2. 针对桥梁的设计图纸进行测量数据的提取和整理3. 确定合适的测量仪器和设备4. 建立测量控制网和测量基准点5. 制定测量工作计划和测量桥梁的分段方案二、桥梁基础的测量1. 进行地面及地下土层的地形测量和深度测量2. 测量桥梁桩基的位置、高程和平面坐标3. 进行桩基的竖直度和水平度测量4. 测量桥梁基础土和混凝土的厚度和质量5. 进行桥梁基础的变位监测三、桥梁墩台的测量1. 测量墩台的位置、高程和平面坐标2. 测量墩台的尺寸和形状3. 测量墩台的变形和沉降4. 进行墩台的竖直度和水平度测量5. 进行墩台的荷载监测和变位监测四、桥梁梁面的测量1. 测量梁面的位置、高程和平面坐标2. 测量梁面的尺寸和形状3. 测量梁面的变形和挠度4. 进行梁面的竖直度和水平度测量5. 进行梁面的荷载监测和变位监测五、施工过程中的监测1. 监测施工过程中的土方开挖和填筑控制2. 监测施工过程中的桩基施工质量3. 监测施工过程中的墩台和梁面施工质量4. 监测施工过程中的钢筋混凝土浇筑质量5. 监测施工过程中的桥梁结构变形和承载性能总结：通过本文的介绍，我们了解了桥梁施工测量的主要内容。
建设前的测量准备、桥梁基础的测量、桥梁墩台的测量、桥梁梁面的测量以及施工过程中的监测等都是桥梁施工测量的重要内容。
这些测量工作有助于确保桥梁的质量和安全，保证桥梁能够满足设计要求和使用需求。
桥梁施工测量是桥梁建设过程中不可或缺的环节，需要专业人员和合适的测量设备来完成。
桥梁工程施工测量管理办法一、目的和适用范围为确保桥梁工程质量、安全、进度和投资控制等目标的顺利实现，规范桥梁工程施工测量工作，提高测量工作质量和效率，特制定本办法。
本办法适用于本公司承担的各类桥梁工程施工测量工作。
二、测量工作原则1. 严格按照国家及行业标准和规范进行测量工作。
2. 确保测量数据准确、可靠，满足工程设计和技术要求。
3. 优化测量方案，提高测量工作效率，降低测量成本。
4. 强化测量人员培训，提高测量队伍整体素质。
三、测量组织与管理1. 测量工作由项目总工程师负责，测量队（组）长具体组织实施。
2. 项目总工程师负责对测量工作进行全面监督和管理，确保测量工作质量。
3. 测量队（组）长负责组织测量人员进行实地测量，并对测量数据进行审核、分析、处理。
4. 测量人员应具备相应的专业技术知识和操作技能，持有相关资格证书。
四、测量准备工作1. 收集相关资料：包括设计文件、施工图纸、地形图、控制点资料等。
2. 编制测量方案：根据工程特点和施工要求，制定详细的测量方案，包括测量方法、测量设备、人员组织、时间安排等。
3. 测量仪器检定：确保测量仪器设备完好、准确，满足测量精度要求。
4. 建立测量控制系统：根据设计要求和现场条件，建立合理的测量控制系统，包括平面控制网和高程控制网。
五、测量实施与控制1. 测量人员应按照测量方案进行实地测量，确保测量数据准确、可靠。
2. 测量数据应现场及时记录，并由测量队（组）长进行审核、分析、处理。
3. 测量数据应按照相关规定进行保存、归档，便于查阅和管理。
4. 测量过程中发现的问题应及时报告项目总工程师，并采取措施予以解决。
六、测量成果验收与移交1. 测量成果应按照相关标准进行验收，确保测量数据满足工程设计和技术要求。
2. 测量成果验收合格后，由测量队（组）长向项目总工程师提交测量成果报告。
3. 项目总工程师对测量成果报告进行审批，批准后进行成果移交，确保测量数据准确、完整。
引言概述在桥梁施工中，测量是一个至关重要的环节，它直接影响到桥梁的结构稳定性和施工质量。
因此，制定合理的测量方案对于确保桥梁施工的顺利进行具有重要意义。
本文将结合实际案例，探讨桥梁施工测量方案的制定和实施，以确保工程质量和安全。
正文内容：一、桥梁基本信息的测量1.桥梁位置测量通过采用全站仪、GPS等现代测量技术，准确测量桥梁位置，获取基本的地理信息和位置坐标，为后续施工准备工作提供便利。
2.桥梁的高程测量通过水准仪等测量工具，精确测量桥梁的高程，包括桥墩的高程和桥面的高程，为后续桥梁的设计和施工提供准确参考。
二、桥梁设计方案的测量1.桥墩和墩台的测量对于桥墩和墩台的位置、形状和尺寸等进行准确测量，确保其符合设计规范和要求。
2.孔跨的测量准确测量桥梁孔跨的长度和宽度，确定桥梁的实际尺寸，为后续的施工、钢筋设计和混凝土浇筑提供准确数据。
三、桥梁施工方案的测量1.测量控制点的设置在桥梁施工过程中，根据设计方案确定测量控制点的位置和数量，以便监测施工进度和质量。
2.测量标志物的设置为了确保施工过程中的测量准确性，设置测量标志物，例如测量基准点、测量桩等，以提供测量参考和定位依据。
四、桥梁质量控制方案的测量1.桥墩偏差的测量在桥墩施工过程中，通过测量桩和测量基准点，准确测量桥墩的位置和偏差，及时调整施工参数，确保桥墩的垂直度和水平度。
2.桥面平整度的测量使用激光测距仪等测量工具，对桥面进行平整度测量，确保桥面的水平度和平整度符合要求。
五、桥梁安全管理方案的测量1.桥梁的变形监测通过安装应变计、位移传感器等测量设备，实时监测桥梁的变形情况，及时发现并处理潜在的安全隐患。
2.桥梁承载力的测量利用静载荷试验等方法，测量桥梁的承载力，确保桥梁在使用过程中的安全性和稳定性。
总结桥梁施工测量方案的制定和实施是确保桥梁施工质量和安全的关键步骤。
通过准确测量桥梁的基本信息、设计方案、施工方案、质量控制方案和安全管理方案，可以有效掌握桥梁的施工进度和质量，并及时发现和解决存在的问题，确保桥梁工程的顺利进行。
桥梁工程施工中的测量与控制技术与方法引言：桥梁作为交通运输的重要组成部分，其施工质量直接影响到交通安全与效率。
在桥梁工程的施工过程中，测量与控制技术发挥着至关重要的作用。
本文将探讨桥梁工程施工中的测量与控制技术与方法，并就其应用场景、测量技术、控制方法等方面进行阐述。
一、测量与控制的意义桥梁工程的施工中，精确的测量与控制技术可以保证工程的精度、安全与质量。
通过测量技术可以获取各种参数与数据，据此采取相应的控制方法，确保施工过程的准确度和安全性。
二、测量与控制的应用场景1. 基础施工：在桥梁工程的基础施工中，测量与控制技术可以用于确定桥墩与桥台的位置、高程等参数，以及控制其施工过程中的水平度与垂直度。
2. 桥梁梁面施工：在桥梁的梁面施工中，测量与控制技术可以用于确定梁体的几何形状与尺寸，并对其进行定位与调整，确保各个梁体的相互配合与连接质量。
3. 桥梁拱桥施工：对于拱桥的施工，测量与控制技术可以用来确定拱轴线的曲率、半径等参数，并保持对称性、均衡性与稳定性。
4. 翼墙与护坡施工：在桥梁工程中，翼墙与护坡的施工对桥梁的交通安全具有重要意义。
测量与控制技术可以对施工过程中的角度、高程等进行测量，并根据测量结果进行相应调整，确保施工质量。
三、测量技术1. 全站仪测量：全站仪是一种高精度测量仪器，可以同时测量水平角、垂直角与斜距，广泛应用于桥梁工程的测量中。
2. 建筑物信息模型（BIM）技术：借助BIM技术，可以进行桥梁工程的三维建模与虚拟仿真，实现施工过程的可视化与数字化，并根据模拟结果进行相应的测量与控制。
3. 激光测距仪：激光测距仪是一种便携式测量设备，可以通过测量光束的时间差来确定测量目标与仪器的距离。
在桥梁工程的测量中，激光测距仪可用于测量桥墩、桥台等部位的高程。
四、控制方法1. 实时监控系统：通过在施工现场部署传感器与监测设备，可以实时监控桥梁的形变、应力等情况。
一旦发现异常，及时采取相应措施，确保施工的安全性。
桥梁施工测量主要有哪些工作（一）引言概述：桥梁施工测量是指在桥梁建设过程中进行的各项测量工作，旨在确保桥梁的建设和施工工艺符合设计要求，保证桥梁的安全性和稳定性。
本文将对桥梁施工测量的主要工作进行详细介绍。
正文：一、地形测量1.收集相关地形资料，包括地形图、地貌图等。
2.进行现场实地勘测，获取桥梁建设区域的地形数据，如高程、坡度、地貌等。
3.绘制详细的地形图，为后续的施工测量提供基础数据。
二、控制测量1.通过全站仪或经纬仪等仪器，在施工现场确定控制点的位置和坐标。
2.进行控制点的高程测量，确保控制点与设计要求的高程一致。
3.建立桥梁测量坐标系，确定测量基准。
三、桥梁尺寸测量1.根据施工图纸，测量桥梁各构件的尺寸，包括梁长、梁宽、墩高等参数。
2.测量桥梁各构件的位置，确定它们在施工过程中的精确位置。
3.测量桥梁的横断面形状，确保符合设计要求。
四、变形监测1.在桥梁施工过程中，对桥梁进行定期的变形监测。
2.采用测量仪器对桥梁的位移、变形进行实时监测，发现问题及时处理。
3.监测桥梁的沉降、倾斜等变形情况，确保桥梁的稳定性和安全性。
五、质量检测1.对施工材料进行抽样检测，确保符合设计要求和标准。
2.对桥梁的建设过程进行质量检测，包括浇筑混凝土的强度、梁体的垂直度等。
3.对施工中的关键工序进行质量把关，确保桥梁的施工质量符合要求。
总结：桥梁施工测量是确保桥梁建设符合设计要求的重要环节。
通过进行地形测量、控制测量、桥梁尺寸测量、变形监测和质量检测，能够保证桥梁的安全稳定。
这些工作在桥梁施工过程中扮演着重要角色，为桥梁的顺利建设提供了科学依据。
桥梁工程测量控制措施1. 背景概述桥梁工程测量控制措施是在桥梁建设过程中的重要环节，用于确保桥梁结构的准确测量和精密控制，以保证工程质量和安全性。
2. 测量控制措施在桥梁工程中，以下测量控制措施是必要的：2.1 初始测量在桥梁施工前，进行初始测量是至关重要的。
通过使用先进的测量工具和技术，对桥梁的地理条件、地形地貌进行准确测量。
这些数据为后续的工程设计和施工提供基础。
2.2 坐标控制在桥梁施工过程中，需要严格控制桥梁节点的坐标。
通过使用全站仪等精密测量仪器，对关键节点进行准确测量，确保节点位置的准确性和一致性。
2.3 高程控制除了坐标控制外，桥梁工程中的高程控制也是必不可少的。
通过使用水准仪等仪器对桥梁各部位的高程进行准确测量，保证桥梁各部位的高程一致性和稳定性。
2.4 倾角控制在桥梁工程中，倾角控制也是关键。
通过使用倾斜仪等仪器对桥梁倾角进行实时监测和控制，确保桥梁结构的稳定性和安全性。
2.5 结构变形监测桥梁结构变形监测是桥梁工程中非常重要的一项控制措施。
通过使用变形监测仪器对桥梁结构的变形进行实时监测，及时发现并处理结构变形问题，确保工程质量和安全性。
3. 测量控制管理对于桥梁测量控制措施的管理，应采取以下策略：3.1 制定详细计划在桥梁工程开始前，制定详细的测量控制计划。
明确测量控制的目标、范围、方法和时间表，确保工程从开始到结束都有清晰的测量控制指导。
3.2 选用合适的工具和技术根据桥梁工程的具体要求和情况，选择合适的测量工具和技术。
针对不同的测量任务，可以选用全站仪、水准仪、倾斜仪等高精度、高灵敏度的测量仪器，以确保测量的准确性和可靠性。
3.3 建立严格的质量控制体系建立完善的质量控制体系，包括测量控制的流程、标准和规范等。
通过质量控制手段，对测量结果进行验证和审查，确保测量数据的可信度和准确性。
3.4 培训技术人员为工作人员提供充分的培训和指导，使其熟悉并掌握测量控制的技术和方法。

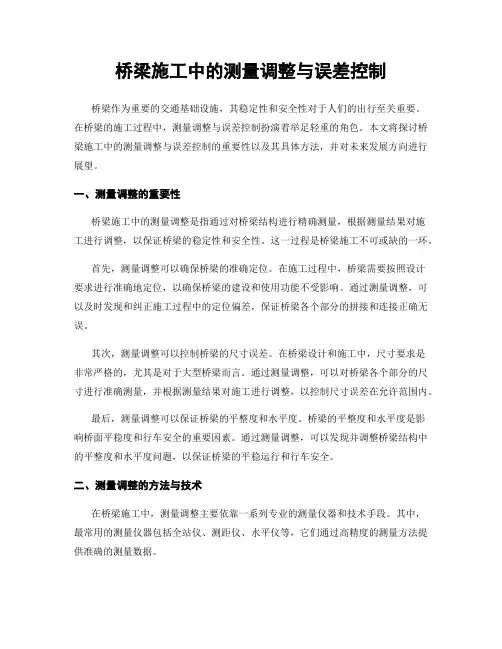

桥梁施工中的测量调整与误差控制桥梁作为重要的交通基础设施，其稳定性和安全性对于人们的出行至关重要。
在桥梁的施工过程中，测量调整与误差控制扮演着举足轻重的角色。
本文将探讨桥梁施工中的测量调整与误差控制的重要性以及其具体方法，并对未来发展方向进行展望。
一、测量调整的重要性桥梁施工中的测量调整是指通过对桥梁结构进行精确测量，根据测量结果对施工进行调整，以保证桥梁的稳定性和安全性。
这一过程是桥梁施工不可或缺的一环。
首先，测量调整可以确保桥梁的准确定位。
在施工过程中，桥梁需要按照设计要求进行准确地定位，以确保桥梁的建设和使用功能不受影响。
通过测量调整，可以及时发现和纠正施工过程中的定位偏差，保证桥梁各个部分的拼接和连接正确无误。
其次，测量调整可以控制桥梁的尺寸误差。
在桥梁设计和施工中，尺寸要求是非常严格的，尤其是对于大型桥梁而言。
通过测量调整，可以对桥梁各个部分的尺寸进行准确测量，并根据测量结果对施工进行调整，以控制尺寸误差在允许范围内。
最后，测量调整可以保证桥梁的平整度和水平度。
桥梁的平整度和水平度是影响桥面平稳度和行车安全的重要因素。
通过测量调整，可以发现并调整桥梁结构中的平整度和水平度问题，以保证桥梁的平稳运行和行车安全。
二、测量调整的方法与技术在桥梁施工中，测量调整主要依靠一系列专业的测量仪器和技术手段。
其中，最常用的测量仪器包括全站仪、测距仪、水平仪等，它们通过高精度的测量方法提供准确的测量数据。
在测量调整的过程中，需要采用一定的技术手段对测量数据进行分析和处理。
例如，通过对多次测量数据的平均值进行计算，可以减小由于仪器误差和环境变化等因素引起的测量误差。
此外，还可以采用差分全站仪和GNSS（全球导航卫星系统）等高精度测量技术，以提高测量数据的准确性和稳定性。
除了传统的测量仪器和技术，近年来，激光扫描技术和三维建模技术也逐渐应用于桥梁施工的测量调整中。
激光扫描技术可以快速获取大量点云数据，通过对点云数据的分析和处理，可以实现大范围桥梁结构的快速测量调整。
施工测量控制
1、三角网的复测
大桥桥位处江面宽达1.5km，气象与水文地质条件复杂，天气恶劣，跨江复测的通视要求较高，采用常规测量仪器，难度较大、工期长。
本桥基础工程规模大，精度要求高，长江中间又无天然过渡点，因此在基础施工测量过程中，仅用常规测量办法难以满足大桥的施工需要，拟采用全天候GPS测量方法及RTK技术，并结合常规测量手段来进行大桥的施工测量。
1.1 GPS测量方法和RTK技术的特点
GPS测量方法具有高精度、全天候、高效率、多功能、操作简便，应用广泛等特点。
定位精度高：GPS相对定位精度在300～1500m工程精密定位中，1小时以上观测其平面位置误差可小于1mm。
观测时间短：20km以内相对静态定位需15～20分钟，快速静态定位测量时，当流动站与基准站相距15km以内时，流动站观测时间只需1～2分钟，动态相对定位测量时，流动站出发观测1～2分钟，然后可随时定位，每站观测仅需几秒钟。
观测站间无需通视：GPS测量不要求测站之间互相通视，只需测站上空开阔即可，选点布网工作甚为灵活，不需要大地网中的传算点，过渡点的测量工作，可节省大量的造标费用。
可提供三维坐标：GPS在精确测定观测站平面位置的同时，还可以精确测定观测站的大地高程。
操作简便：GPS接收机目前自动化程度越来越高，仪器设备体积轻便，操作简单。
全天候作业：目前GPS观测可在一天24小时内的任何时间进行，不受阴天黑夜、起雾刮风、下雨下雪等气候的影响。
RTK技术是GPS测量方法的高级形式，能够在野外实时得到定位坐标的测量方法（GPS静态相对定位法需要事后进行解算才能够获得毫米级的精度）。
RTK技术采用了载波相位动态实时差分方法，能够实时地提供测点在指定坐标中的三维
结果并达到厘米级精度，即在RTK作业模式下，基准站通过数据链将其观测值和基准站坐标信息一起传送给流动站，流动站通过数据链接收来自基准站的数据，并在系统内组成差分观测值进行实时处理，给出厘米级定位结果，历时不到一分钟。
流动站可处于静止状态，也可处于运动状态，可在固定点上先进行初始化后再进入动态作业，也可在动态条件下直接开机，并在动态环境下完成周模糊度的搜索求解。
因此RTK技术除具备普通GPS测量方法的特点外，更具有精度高、速度快、准确迅速的特点。
1.2 GPS施工测量控制系统建立
GPS施工测量控制系统的建立（局部区域GPS差分系统LADGPS）
长期基准站的建立：根据本桥工程规模，在两岸各建立一个长期基准站。
基准站包括GPS接收机，室外专用高天线，计算机及配套通讯设施等。
普通基准站的建立：根据大桥施工的需要合理选择和确定施工控制点。
合理确定GPS网的图形，进行静态相对定位，准确地确定各点坐标。
对各控制点高程按精密水准测量的要求进行测量确定。
局部控制网建立：
目的：满足主墩、南岸深水、浅水区域桥梁和引桥施工测量，以及南岸施工场地布置的需要。
布网方案：根据施工场地地形，以首级控制网为依据，利用GPS或全站仪，布设局部控制网。
精度要求：达到国家三等精度。
局部高程控制网建立：
目的：便于近岸大桥的高程控制，场地的布置以及其它施工的高程控制需要。
布网方案：利用首级水准点，在南、北岸各布设局部水准网，平面控制网点应纳入局部水准网中。
精度要求：达到国家三等精度。
2、控制网的复测
2.1 平面控制网的复测
平面控制网的复测采用GPS静态相对定位法进行。
平面控制网的复测在工程开工前进行一次，以后每季度进行一次复测。
施工期间可酌情增加，以确保控制点点位准确无误，为施工放样提供可靠依据。
复测精度不低于原网的测量精度。
2.2 高程控制网的复测
高程控制网的复测：采用精密水准测量方法，即两岸陆地部分用水准仪进行水准联测，跨江部分采用跨河水准测量法。
高程控制网的复测原则上每年进行一次，但考虑桥位区域地表松散层厚度较大，以及其它原因，地表有一定的沉降量。
控制网的加密：加密点的选择要满足通视条件，并顾及所形成加密网的图形强度，以满足近岸桥墩及引桥部分的施工放样需要。
加密点的坐标以首级平面控制网为依据，利用GPS或全站仪测定，并达到三等三角测量的精度。
3、主墩施工测量定位
3.1初步定位
⑴墩位放样
大桥南主墩距南大堤约为300m，直接从南岸大堤上的控制点放样比较有利。
水中墩基础采用钢套箱施工方案。
在钢套箱初步定位阶段可用全站仪前方交会法配合定位船完成。
在点位测量时，点位误差的主要来源是测角误差，其对点位误差的影响为m αs/ρ。
使用测角中误差为0.5″的全站仪，根据误差传播定律，当s＝3000m 时，放样点的点位误差m=±7.27mm，完全满足桥梁基础施工的需要。
⑵高程放样
高程放样可采用测距三角高程法。
此方法的精度主要受竖直角观测误差、测距误差和球气差的影响，其中竖直角观测误差和测距误差可通过选择高精度的全站仪和增加测回数来减小，球气差的影响也可以通过选择适当的观测时机（一般在上午10时至下午16时之间）和提高视线的高度来减小。
3.2 精确定位
⑴墩中心的精确放样
承台施工完成后，用“归化法”精确放样墩中心。
具体操作如下：先用全站。
