桥梁工程施工测量与控制一、引言桥梁作为交通基础设施的重要组成部分，对于城市和乡村的发展至关重要。
桥梁工程施工测量与控制是保障桥梁工程质量和安全的重要环节。
本文将介绍桥梁工程施工测量与控制的基本原理、流程以及关键技术，以期为桥梁工程的施工提供有益的指导。
二、桥梁工程施工测量与控制的基本原理1. 测量原理桥梁工程的施工测量是在设计图纸和工程实际情况之间的衔接环节，是确保桥梁质量和结构安全的重要手段。
测量原理包括几何测量原理、工程测量原理和地理信息系统原理等。
- 几何测量原理指的是通过仪器测量桥梁各个部位的形状、位置、长度和角度等几何要素，为施工提供准确的数据支持。
- 工程测量原理是指根据桥梁设计图纸和实际施工需要，进行高程、平面、控制测量等工程测量，为施工提供必要的参考数据。
- 地理信息系统原理是指测量过程中需采集、整理和分析的地理信息数据，以支持对桥梁工程施工所需地理信息的获取和管理。
2. 控制原理桥梁工程施工的控制是指在施工过程中对各项技术指标和质量要求进行严格控制。
控制原理包括质量控制原理、安全控制原理和进度控制原理等。
- 质量控制原理是确保桥梁工程施工质量符合设计要求的关键环节，它包括工艺控制、原材料控制、设备控制和作业控制等方面。
- 安全控制原理是保证桥梁工程施工过程中安全生产的重要环节。
在测量与控制过程中，必须保证施工作业人员的安全。
- 进度控制原理是确保桥梁工程施工进度按计划进行的基本要求。
有效的测量与控制可以帮助施工人员及时发现和解决影响进度的问题。
三、桥梁工程施工测量与控制的流程1. 前期准备阶段在测量与控制工作开始之前，需要做足够的前期准备工作。
包括地理信息数据收集整理，桥梁设计图纸的解读和分析，测量仪器设备的准备，以及测量人员的培训等。
2. 测量与控制过程（1）测量桥梁工程施工测量包括平面测量、高程测量、角度测量等。
在测量过程中需要使用精准的测量仪器设备，如全站仪、GPS测量设备等，以获取准确的数据。
教学设计图8-1平面控制网的布设形式（二）桥梁施工控制网的技术要求在建立控制网时既要考虑三角网本身的精度，即图形强度，又要考虑以后施工的需要。
所以在布网之前应对桥梁的设计方案、施工方法、施工机具及场地布置、桥址地形及周围的环境条件、精度要求等方面进行研究，然后在桥址地形图上拟定布网方案，再在现场选定点位。
点位应选在施工范围以外，且不能位于淹没或土质松软的地区。
控制网应力求满足下列要求：1、图形应具备足够的强度，使测得的桥轴线长度的精度能满足施工要求，并能利用这些三角点以足够的精度放样桥墩。
当主网的三角点数目不能需要时，能方便地增设插点。
在满足精度和施工要求的前提下，图形应力求简单。
2、为使控制网与桥轴线连接起来，在河流两岸的桥轴线上应各设一个三角点，三角点距桥台的设计位置也不应太远，以保证桥台的放样精度。
放样桥墩时，仪器可安置在桥轴线上的三角点上进行交会，以减少横向误差。
3、控制网的边长一般在0.5—1.5倍河宽的范围内变动。
由于控制网的边长较短，可直接丈量控制网的一条边作为基线。
基线长度不宜小于桥轴线长度的0.7倍，一般应在两岸各设一条，以提高三条网的精度及增加检核条件，通常丈量两条基线边、两岸各一条，基线最好用光电测距仪测量，如用钢尺直接丈量，以布设成整尺段的倍数为宜。
而且基线场地应选在土质坚实、地势平坦的地段。
4、三角点均应选在地势较高、土质坚实稳定、便于长期保存的地方。
而且三角点的通视条件要好。
要避免旁折光和地面折光的影响。
要尽量避免造标。
5、桥梁施工的高程控制点即水准点，每岸至少要用永久性的固定标志埋设三个，也可利用平面控制点的标石，并与国家水准点联测。
同岸的三个水准点，两个营埋设在施工范围以外，以免受到破坏，另一个应埋设在施工区内，以便直接将高程传递到所需要的地方。
同时还应在每一个桥台、桥墩附近设立一个临时施工水准点。
6、三角网测量的主要技术要求表8-1。
见表8-1 三角网测量的主要技术要求三角网等级平均边长（Km）测角中误差（″）测边相对中误差最弱边相对中误差测回数三角闭合J1 J2 J6二等9 ±1.0 1/250000 1/120000 12 - _ ±三等 4.5 ±1.8 1/150000 1/70000 6 9 _四等 2 ±2.5 1/100000 1/40000 4 6 _一级 1 ±5.0 1/400000 1/20000 _ 2 4 ±二级0.5 ±10 1/200000 1/10000 _ 1 2图8-2过河水准测量测站和立尺点布置图8-3 简易读数觇牌四、教学评价评价方法采用多元评价法，教师点评、学生自评、互评相结合。

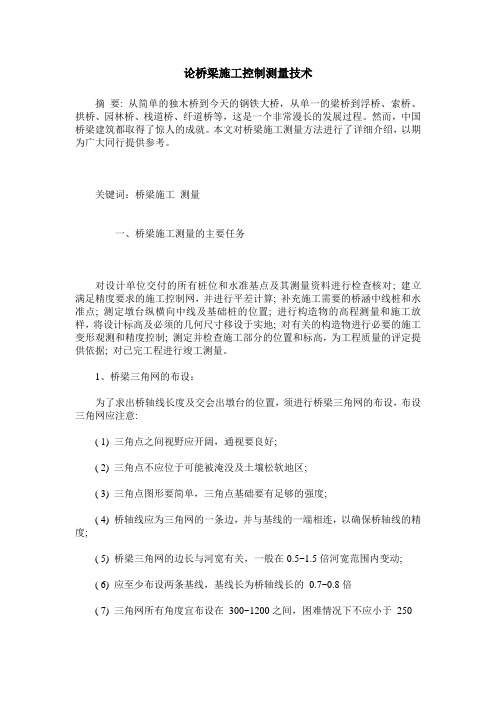

论桥梁施工控制测量技术摘要: 从简单的独木桥到今天的钢铁大桥，从单一的梁桥到浮桥、索桥、拱桥、园林桥、栈道桥、纤道桥等，这是一个非常漫长的发展过程。
然而，中国桥梁建筑都取得了惊人的成就。
本文对桥梁施工测量方法进行了详细介绍，以期为广大同行提供参考。
关键词：桥梁施工测量一、桥梁施工测量的主要任务对设计单位交付的所有桩位和水准基点及其测量资料进行检查核对; 建立满足精度要求的施工控制网，并进行平差计算; 补充施工需要的桥涵中线桩和水准点; 测定墩台纵横向中线及基础桩的位置; 进行构造物的高程测量和施工放样，将设计标高及必须的几何尺寸移设于实地; 对有关的构造物进行必要的施工变形观测和精度控制; 测定并检查施工部分的位置和标高，为工程质量的评定提供依据; 对已完工程进行竣工测量。
1、桥梁三角网的布设：为了求出桥轴线长度及交会出墩台的位置，须进行桥梁三角网的布设，布设三角网应注意:( 1) 三角点之间视野应开阔，通视要良好;( 2) 三角点不应位于可能被淹没及土壤松软地区;( 3) 三角点图形要简单，三角点基础要有足够的强度;( 4) 桥轴线应为三角网的一条边，并与基线的一端相连，以确保桥轴线的精度;( 5) 桥梁三角网的边长与河宽有关，一般在0.5~1.5倍河宽范围内变动;( 6) 应至少布设两条基线，基线长为桥轴线长的0.7~0.8倍( 7) 三角网所有角度宜布设在300~1200之间，困难情况下不应小于2502、平面控制测量在进行桥梁施工控制测量时，必须建立相应的施工控制网，准确放出桥梁墩、台位置，保证桥墩之间的距离满足架设桥梁的要求。
施工控制网的作用在于限制施工放样时测量误差的累积，使整个施工区的结构物能够在平面及竖向方面正确连接工程的总体布置和施工定位起到宏观控制作用，同时便于不同作业区同时施工。
一般中小桥在施工前，根据道路的导线点增设施工控制点组成施工控制网，构成简单的三角网或闭合导线，测设精度要达到工程施工测量的精度要求。
桥梁控制施工测量（一）引言概述：桥梁控制施工测量是桥梁建设中至关重要的一环。
通过准确测量桥梁的位置、形状和尺寸等参数，可以确保桥梁的预期设计符合实际情况，实现施工的精确控制。
本文将从五个方面介绍桥梁控制施工测量的相关内容，包括基础测量、支座测量、模板测量、拱轴线测量和风荷测量。
正文：一、基础测量1. 选择合适的测量仪器，如全站仪、水准仪等。
2. 进行基础定位测量，包括确定桥台、桥墩的中心位置和高程。
3. 进行基础尺寸测量，测量桥台、桥墩的宽度、长度和高度等参数。
4. 检查基础的垂直度和水平度，确保基础的稳定性和承载能力。
5. 采集测量数据并记录，供后续的施工过程使用。
二、支座测量1. 确定支座的位置和类型，包括橡胶支座、钢支座等。
2. 进行支座位置的测量，确定支座的中心位置和高程。
3. 测量支座的尺寸，包括支座的宽度、长度和高度等参数。
4. 检查支座的安装情况，确保支座的稳定性和承载能力。
5. 记录支座的测量数据，供桥梁施工和维护使用。
三、模板测量1. 确定模板的位置和形状，包括模板的几何参数和安装方式。
2. 进行模板的定位测量，确定模板的中心位置和高程。
3. 测量模板的尺寸，包括模板的宽度、长度和高度等参数。
4. 检查模板的安装情况，确保模板的准确性和稳定性。
5. 记录模板的测量数据，供模板制作和安装使用。
四、拱轴线测量1. 确定拱轴线的位置和形状，包括拱轴线的曲率和半径等参数。
2. 进行拱轴线的定位测量，确定拱轴线的中心位置和高程。
3. 测量拱轴线的尺寸，包括拱轴线的宽度、长度和高度等参数。
4. 检查拱轴线的几何形状，确保拱轴线的稳定性和承载能力。
5. 记录拱轴线的测量数据，供拱体施工和维护使用。
五、风荷测量1. 确定风荷的作用范围和加载方式，包括横向风荷、纵向风荷等。
2. 进行风荷的定位测量，确定风荷的作用位置和大小。
3. 测量风荷的力度，包括风荷的水平和垂直分量等参数。
4. 检查风荷对桥梁的影响，确保桥梁的稳定性和安全性。
桥梁工程控制施工测量介绍桥梁工程是建设行业中的重要组成部分，目前各种桥梁类型层出不穷，涉及的技术和工艺也日新月异。
在桥梁的施工过程中，控制施工测量是一项非常重要的任务，它涉及到桥梁各个阶段的质量控制和施工监督。
本文将重点介绍桥梁工程控制施工测量的内容和方法。
桥梁工程控制施工测量包括预处理、定位、传输、测量、数据处理和结果分析等几个阶段。
其中，测量的目的是获取桥梁各个部位的准确位置和尺寸数据，为后续的工程施工提供基础数据和依据。
在桥梁的预处理阶段，需要对桥梁进行详细的勘测和测绘，确定其几何形状和地理位置。
在桥梁施工的定位阶段，需要根据设计图纸和勘测数据，确定桥梁的位置和基准点。
这个阶段的关键是准确定位，包括控制测量标记和基准点的建立，以及桥梁主体的定位。
定位工作的主要任务是通过三角测量和水准测量等方法，确定各个控制点的坐标和高程。
传输阶段是将测量数据传输给施工部门和相关的技术人员。
传输数据的方式有多种，可以是手动输入到计算机中，也可以通过无线通信将数据传输到云端。
目前，越来越多的桥梁工程采用了数字化测量和数据传输技术，大大提高了工作效率和准确性。
测量阶段是桥梁工程控制施工测量的核心，包括对各个构件的尺寸、位置和形状等进行测量。
根据具体的施工要求，常用的测量方法包括全站仪测量、高程测量、水平测量、角度测量和曲线测量等。
在测量过程中，需要注意数据的准确性和可靠性，以及测量误差的控制和补偿。
数据处理阶段是将测量数据进行整理、处理和分析，得出结论和结果。
数据处理的方法主要有数据清洗、数据修正和数据分析等。
通过对测量数据的处理，可以得出桥梁各个部位的位置、尺寸和形状等详细信息，为后续的施工工作提供依据。
在控制施工测量的结果分析阶段，需要对测量结果进行评估和验证。
评估的主要目的是确定数据的准确性和可靠性，确保测量结果符合设计要求和施工规范。
验证的主要目的是检查施工过程中的偏差和误差，并采取相应的措施进行修正和调整。
桥梁施工测量控制探析桥梁施工测量控制是指在桥梁建设过程中，对桥梁的各项测量数据进行实时监测与管控，确保桥梁建设达到设计要求，保障桥梁的安全性、可靠性和耐久性。
本文将针对桥梁施工测量控制的相关技术和方法进行探析。
一、桥梁测量控制的技术与方法1.工程测量技术桥梁测量控制的核心是工程测量技术，它是通过各种仪器仪表、软件工具等进行数据采集和分析的一种综合应用技术。
在桥梁施工中，工程测量技术主要包括水准测量、角度测量、总站测量、沉降监测等多个方面，这些技术一定程度上可以保证桥梁的精度和稳定性。
2.数字化技术在桥梁施工中，数字化技术也成为了非常重要的一种技术手段。
现代数字化技术可以实现对不同数据的快速测量、记录、分析、对比和展示，减少了人工干预，提高了工作效率，同时降低了误差。
例如，数字化技术可以通过激光扫描和摄影测量等方法快速准确地获取大量数据，为桥梁施工提供了有效依据。
3.地理信息系统技术地理信息系统（GIS）技术可以帮助桥梁施工完成地形地貌分析、地理信息管理和数据处理等各种功能。
通过GIS技术，施工人员可以快速准确地获取桥梁周边地理环境信息，建立数字地图，为桥梁的设计、施工和维护提供有效的信息支撑。
二、桥梁测量控制的重要作用1.保证桥梁施工质量桥梁测量控制可以对桥梁的各项数据进行快速准确的监测和分析，及时发现并纠正施工中的问题和缺陷，保证桥梁建设质量。
2.提高桥梁施工效率桥梁测量控制可以通过数字化技术的应用，快速获取各项数据，减少了反复测量的过程，提高了施工效率，同时降低了人为错误的风险。
3.保障桥梁的安全性和可靠性桥梁测量控制可以通过沉降监测等方法，及时发现桥梁的安全隐患，保证桥梁的安全性和可靠性，同时为桥梁的日后维护提供有效的数据支撑。
三、结语桥梁测量控制在桥梁施工中起到了非常重要的作用。
随着科技的不断发展和创新，桥梁测量控制的技术和方法也在不断完善和更新。
通过科学合理的桥梁测量控制，可以有效提高桥梁的质量和效率，确保桥梁建设的安全可靠和持久耐用。
桥梁施工测量控制探析桥梁施工测量控制是指在桥梁施工过程中，通过使用测量技术和仪器仪表来控制施工质量和保证工程的精确度。
桥梁施工测量控制的主要目的是确保桥梁建设完全符合设计要求，并准确测量各个构件的位置和角度，以确保桥梁的安全可靠。
桥梁施工测量控制的主要任务包括三个方面：一是确定桥梁的位置和几何形状，二是控制和监测施工过程中的各个阶段，三是做好测量数据的处理和分析。
在桥梁施工的初期，为了确定桥梁的位置和几何形状，需要进行一系列的测量工作。
在实地进行考察和勘察，通过地形测量和地貌分析确定桥梁的基准点和控制点。
然后，通过使用位移传感器、全站仪等测量仪器进行精确定位和测量，准确获得桥梁各个构件的位置和角度。
将测量数据进行处理和分析，确定桥梁的参数和几何形状，并根据实际情况进行调整。
在桥梁施工的过程中，需要不断地进行测量控制，以确保施工质量和工程精度。
在施工过程中，需要根据设计要求和施工进度，采取相应的测量控制措施。
在桥墩施工时，需要根据设计要求控制墩柱的位置、高度和倾斜角度，以保证桥梁的稳定性。
在施工过程中，需要进行现场监测和数据记录，及时发现施工质量问题和变形情况，并采取相应的调整措施。
在施工的不同阶段，需要进行质量检验和验收，确保桥梁的施工质量符合要求。
在桥梁施工测量控制中，还需要做好测量数据的处理和分析，以获取准确的施工结果。
需要对测量数据进行校正和校验，消除误差和偏差，并提高测量精度。
需要进行数据分析和处理，确定测量结论和计算结果，并与设计要求进行比对。
需要进行数据的保存和备份，以备后期的分析和应用。
在桥梁施工测量控制过程中，需要采取一系列的技术措施和工作方法，以保证施工质量和工程精度。
需要选择合适的测量仪器和技术方法，确保测量精度和数据准确性。
需要培养专业的测量人员和技术团队，提高测量能力和技术水平。
还需要加强测量数据的管理和使用，建立完善的信息系统和数据库，实现测量数据的共享和应用。
桥梁施工控制测量发布时间：2021-07-12T14:07:44.527Z 来源：《工程建设标准化》2021年6期作者：叶冉辉[导读] 伴随着大型工程工作不断地更新换代，测量工作在桥梁建设中是一项不可或缺的工作。
叶冉辉中交三公局第四分公司重庆市 401120摘要：伴随着大型工程工作不断地更新换代，测量工作在桥梁建设中是一项不可或缺的工作。
在大桥进行建设的时间内，开始实施计划是测量任务的基础方针，施工控制网的选择方法以及精度的等级会影响到桥身各个部分的精度，所以控制网的选择是大桥建造好的原因之一。
测量放样的前期工作不但要准备前期的计算资料及计算数据，还需要满足施工放样的各种标准的精度要求。
本篇论文的内容包含了桥梁的施工测量及施工控制网工作，并以此证明此工程继续工作的可能性，优越性。
同时也说明了大桥施工控制网的优缺点，利用及时有作为的方法来解决在大桥施工控制测量遇到的各种问题。
由于桥梁施工精度要求较高，所以以桥梁施工精度要求来确定控制网的精度设计及评定。
在选择边角网的时候，为了用于大桥的线型控制应需要布设高程控制网。
满足桥梁在施工阶段的运营以及日后管理监测，由于自然环境的变化会对桥梁自身造成一定的沉降偏移等问题，所以我们在施工中要做好每一个准备工作及善后工作。
关键词：工程测量；施工控制网；网形设计一、桥梁工程控制网在建设中所起的作用桥梁施工控制网以放样、变形监测和质量检验批审做为它的基准。
对桥梁各个部位进行精确的工程施工放样的测量，来确保桥梁的线型和设计跨度符合两侧道路的正确吻合，并且还要对桥梁施工的浇筑结构随时进行监控及测量。
桥梁在施工过程中是以构筑物的改变以及检验来确保构筑物的安全还有质量。
与此同时，桥梁施工控制网在建设过程里的起始数据、精确度指标的要求、各坐标点的系统、网型的布局设置、实际测量所需数据的办法、数据处理和平面、高程控制网的质量评估的研究，才能确保桥梁工程施工控制网建立的重要指标。
