建筑物施工图由各个专业施工图组成

工程施工图包括哪些一、工程概况1. 工程名称：明确工程名称，如xx项目xx部位施工图。

2. 工程地点：标明工程具体的地理位置。

3. 工程范围：描述工程的总体范围和边界。

4. 工程概述：简要介绍工程的建设背景、主要内容和目标。

二、施工图设计依据1. 审图依据：列出施工图的设计依据，如设计方案、规范和标准等。

2. 相关资料：说明工程施工图设计所使用的各种资料和数据，包括勘察资料、设计文件、相关规范等。

三、建筑工程施工图1. 建筑平面图：包括建筑的平面总图和各层平面图。

2. 建筑立面图：展示建筑的立面结构和外观。

3. 建筑剖面图：呈现建筑结构的纵向剖面。

四、结构工程施工图1. 结构平面图：包括结构的平面总图和各层平面图。

2. 结构立面图：展示结构的立面结构。

3. 结构剖面图：呈现结构的纵向剖面。

五、给排水工程施工图1. 给水工程：包括给水管道布置图、设备布置图、管道剖面图等。

2. 排水工程：包括排水管道布置图、设备布置图、管道剖面图等。

六、暖通空调工程施工图1. 暖通工程：包括暖通管道布置图、设备布置图、管道剖面图等。

2. 空调工程：包括空调管道布置图、设备布置图、管道剖面图等。

七、电气工程施工图1. 电气布置图：包括总平面布置图、各层平面布置图、开关箱布置等。

2. 照明设计图：包括各个区域的照明布置和配电线路图。

3. 强电系统：包括强电线路布置图、设备布置图等。

八、施工图注解说明1. 隐蔽工程：标明隐蔽工程的位置和方式。

2. 规范要求：注明施工图设计符合的相关规范和要求。

3. 重点说明：针对设计和施工中需要特别注意的地方进行重点说明和标注。

九、工程施工图其他内容1. 工程标高尺寸：标明建筑、结构、给排水、暖通、电气等各部分的标高尺寸。

2. 施工工艺图：包括建筑施工工艺图、结构施工工艺图、吊装方案等。

3. 质量要求：列出各部分工程的质量要求和验收标准。

4. 安全措施：说明施工中需要采取的安全措施和注意事项。

建筑工程图纸分为：建筑施工图、结构施工图、设备施工图。

1、建筑施工图包括建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。

2、结构施工图包括基础平面图，基础剖面图，屋盖结构布置图，楼层结构布置图，柱、梁、板配筋图，楼梯图，结构构件图或表，以及必要的详图。

3、设备施工图包括采暖施工图、电气施工图、通风施工图和给排水施工图。

建筑工程图纸的构成与分类一、建筑工程图纸的形成阶段主要有三个第一阶段是初步设计阶段。

这一阶段主要是根据业主单位突出的设计任务和要求，进行调查研究，搜集资料，提出设计方案，然后初步绘画出草图。

复杂一些的可以绘画出透视图或制作出建筑模型。

初步设计阶段的图纸和有关文件只能作为提供研究和审批使用，不能作为施工依据。

第二阶段是技术设计阶段。

这一阶段主要是根据初步设计阶段确定的内容，进一步解决建筑、结构、材料、设备（水、电、暖通等）的技术问题。

技术设计阶段各个工种绘制出来的技术图纸，写出的有关设计说明和初步计算等称作扩初图纸，这一阶段又称作为扩初设计（扩大初步设计）阶段。

最后阶段是施工图设计阶段。

这一阶段主要是为满足工程施工中的各项具体技术要求，提供一切准确可靠的施工依据，因此这个阶段又称为深化设计阶段。

主要包括全套工程图纸和相关配套的有关说明和工程概算。

全套工程图纸是施工单位进行施工的依据。

二、施工图的编排顺序和种类一个工程施工图纸的编排顺序是总平面、建筑、结构、水、暖、电等。

各工种图纸的编排一般是全局性图纸在前，说明局部的图纸在后；先施工的在前，后施工的在后；重要图纸在前，次要图纸在后。

在全部施工图纸的前面，还编入了图纸目录和总说明。

一、图纸目录：说明该工程是由哪几个工种的图纸所组成，各工种图纸的名称、张数和图纸顺序。

二、总说明：主要说明工程的概貌和总的要求。

（一般中小型工程的说明都放在建筑施工图内）内容包括以下几个方面。

1、工程设计依据：建筑面积、造价以及有关的地质、水文、气象资料2、设计标准：建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等3、施工要求：施工技术和材料等的要求三、建筑总平面图：主要是表明建筑物所在地理位置和周围环境的平面图。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

建筑平面图的形成平面图的形成水平剖切平面向下投射 建筑物有几层就画几个平面图，楼层平面相同时，只画标准层平面图。

假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。

常用图例（门）常用图例（窗）课堂练习：识读首层平面图标高零点相对标高卫生间此楼座北朝南钢筋混凝土柱房间厨房楼梯门窗定位轴线立面图 1:100白水泥粉面浅蓝色马赛克贴面浅红色马赛克贴面标高零点相对标高空调预留孔雨水管门窗定位轴线立面图的图示内容剖切平面投射方向6、建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向的相互关系等内容。

识读建筑剖面图： 1.了解图名及比例 。

2.了解剖面图与平面图的对应关系 。

3.了解房屋的结构形式 。

4.了解主要标高和尺寸 。

5.了解屋面、楼面、地面的构造层次及做法。

6.了解屋面的排水方式 。

7.了解索引详图所在的位置及编号。

些部分用较大的比例单独画出，坐砌陶粒轻质隔热砖25厚水泥沙浆防水层现浇钢筋混凝土板15厚水泥石灰砂浆打底及压光，喷白灰水二道100厚C10混凝土层素土夯实25厚水泥沙浆批面，加水泥粉抹光2002060309002060440180120303603020500AD 40020C1100609.0000.0001%3%马赛克贴面-0.3001222详图的编号和详图所在图纸的编号建筑详图外墙身详图：建筑剖面图的局部放大图各层情况一样时，只画底层，顶层或加一个中间层表示屋面，地面和楼面的构造，采用多层构造文字说明方法表示窗台节点详图踢脚线外墙外表面做法过梁地面及顶棚做法勒脚做法水泥砂浆抹面室外地面室内地面室外地面室内地面石砌勒脚贴面类室外地面室内地面垂直防潮层水平防潮层做法1）油毡防潮层2）防水水泥砂浆防潮层3）细石混凝土防潮层常见做法：砖铺散水 块石散水三合土散水混凝土散水散水600~10003%~5%200自由落水滴水线20防止雨水对墙基的侵蚀，将勒脚和基础处的雨水排走。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。

0。

3 住宅按层数划分如下：2。

《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。

《民用建筑设计通则JGJ 37-87》第1.0。

5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。

结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。

2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。

包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。

3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。

例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。

4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。

包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。

5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。

包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。

6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。

综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。

通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。

工程施工图的种类一、结构工程施工图结构工程施工图是对工程建筑结构部分的详细施工图纸，包括主要结构形式、主要结构参数、有关构造、材料等的详细情况。

这种类型的施工图通常包括梁柱结构、框架结构、拱壳结构等详细设计图纸，是施工单位在实施工程建设时的重要参考和依据。

二、建筑工程施工图建筑工程施工图主要包括建筑设计图纸、建筑平面布置图、建筑结构设计图纸等。

其中建筑设计图纸是建筑施工图的核心部分，它包括建筑物的立面图、平面图、剖面图、结构图等。

这种类型的施工图对建筑物的整体布局、结构形式、建筑材料等都有详细的规定，为施工单位提供了清晰的指导。

三、给排水工程施工图给排水工程施工图主要包括给水管道系统设计图纸、排水管道系统设计图纸等。

这种类型的施工图对于建筑物的给水和排水系统的管道布置、管材选用、管径设计、阀门设施等都有详细的规定，为管道施工提供了重要的参考。

四、电气工程施工图电气工程施工图包括电气布置设计图纸、电气接线设计图纸等。

这种类型的施工图对建筑物的电气布局、线路铺设、配电设备等都有详细的规定，为建筑物的电气施工提供了重要的指导。

五、机械设备工程施工图机械设备工程施工图主要包括设备布置图、设备基础设计图纸、设备配管图等。

这种类型的施工图对建筑物中的机械设备的配置、基础设计、配管布置等都有详细的规定，为施工单位提供了重要的指导。

六、结构详图结构详图是指建筑结构施工图的详细图纸，主要包括建筑物的各部位的具体构造、连接方式、材料规格等详细规定。

这种类型的施工图对建筑物各个部位的具体施工要求进行详细规定，为施工单位提供了重要的参考。

七、专业图纸专业图纸是各种专业工程的施工图，包括给排水工程的设计图纸、电气工程的设计图纸、通风空调工程的设计图纸等。

这种类型的施工图对各种专业工程的具体施工要求进行详细规定，为施工单位提供了专业的指导。

以上就是工程施工图的一些主要种类和特点，不同类型的工程需要的施工图也会有所不同，但它们都是工程建设过程中必不可少的一部分，对工程建设的质量和进度起着非常重要的作用。

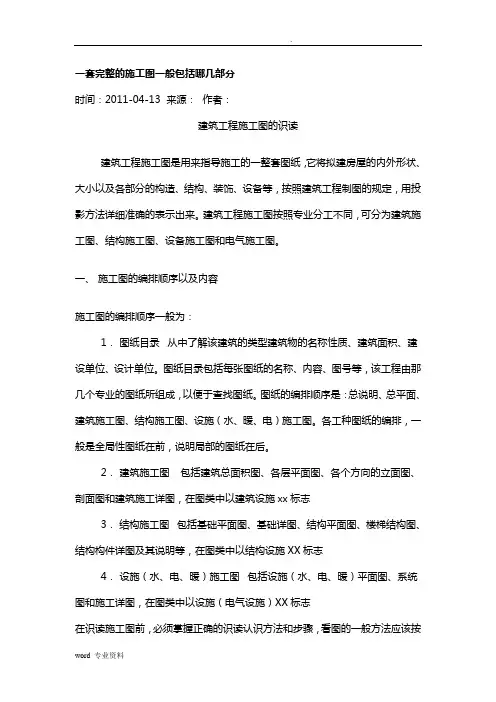

一套完整的施工图一般包括哪几部分时间：2011-04-13 来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。

一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。

图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。

图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。

各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。

2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。

具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。

它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。

（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。

建筑施工图组成建筑施工图是建筑工程中至关重要的一环，它是建筑师、结构工程师、土木工程师等专业技术人员通过绘制的图纸，以展示建筑设计的构造和细节。

建筑施工图是进行建筑施工前的必要准备工作，它包含了丰富的信息和细节，可以提供给施工人员、相关承包商和监理人员参考和遵守。

那么，建筑施工图由哪些组成呢？第一部分：平面图平面图是建筑施工图的基础，它将建筑设计以平面的形式展示出来。

平面图具体包括建筑的外部轮廓，内部各房间及功能区域的分布，门窗的位置和尺寸等。

平面图不仅提供了建筑的整体布局，还包括了一些关键尺寸和坐标，以便后续的施工过程中能够准确地定位和安装。

第二部分：立面图立面图是建筑施工图的重要组成部分之一，它是建筑物的外墙立面的正面视图。

立面图展示了建筑的外观特征和立面细节，包括墙面材料、窗户、门、檐口、装饰元素等。

通过立面图，施工人员可以清晰地了解建筑物的外部布局和纵向分布，确保施工过程中的一致性和正确性。

第三部分：剖面图剖面图是建筑施工图的重要组成部分之一，它展示了建筑物的内部结构和细节。

剖面图以垂直切面的形式，从建筑物的一侧绘制，显示出建筑物的分层结构、楼层高度、墙体厚度、天花板和地板的构造等。

通过剖面图，施工人员可以清楚地了解建筑物的内部构造，从而有针对性地进行施工工作。

第四部分：构造图构造图是建筑施工图的核心部分之一，它详细描述了建筑物的结构框架和承重情况。

构造图包括建筑物的基础结构、梁柱体系、楼板、钢结构等的设计和安装。

通过构造图，建筑师和结构工程师可以确保建筑物的结构稳固和符合设计要求。

第五部分：细部图细部图是建筑施工图的重要补充，它展示了建筑细节的构造和连接方式。

细部图包括墙体连接、门窗安装、屋面排水系统、外墙装饰等细节的构造，为施工过程中的细节处理提供了指导。

通过细部图，施工人员可以理解并准确地将各个部件和材料连接起来，确保建筑的质量和耐久性。

最后，建筑施工图还包括材料清单、工程量计算和技术规范等内容，这些信息和细节对于施工的顺利进行至关重要。

一、施工图纸的组成(一)施工图纸的分类施工图纸根据其内容和各工种不同分为：1.施工首页图(简称首页图)包括图样目录和设计总说明。

2.建筑施工图(简称建筑)。

主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

它的内容主要包括总平面图、各层平面图、立面图、剖面图及详图。

3.结构施工图(简称结施)。

主要表示建筑物承重结构的结构类型、结构布置、构造种类、数量、大小及作法。

它的内容包括结构设计说明、结构平面布置图及构造详图。

4.设备施工图(简称设施)。

主要表示建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求等。

它主要包括各种设备的布置图、系统图和详图等内容。

(二)施工图纸的编排顺序施工图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、电气图、动力图等。

二、施工图纸的一般规定为了使房屋建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档的要求，以适应国家工程建设的需要，由建设部会同有关部门批准并颁布了一系列制图国家标准。

该标准要求所有工程技术人员在设计、施工、管理中必须严格执行。

(一)图纸的幅面和格式图纸幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

(二)比例图样的比例，应为图形与实物相对应的线型尺寸之比。

比例的大小是指其比值的大小，如1:50、1:100、1:200等。

比例宜注写在图名的右侧，并优先选用常用比例。

一般情况下，一个图样应选用一种比例。

(三)尺寸及单位施工图中均注有尺寸，作为施工制作的主要依据。

尺寸由数字及单位组成。

总图以米为单位，其余均以毫米为单位。

(四)定位轴线定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。

凡承重构件如墙、柱、梁、屋架等位置都要画上定位轴线并进行编号，施工时以此作为定位的基准。

定位轴线用单点长画线表示，端部画细实线圆，直径8～10mm。

定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。

建筑工程施工图设计文件1. 引言本文档旨在对建筑工程的施工图设计文件进行详细介绍。

施工图设计是建筑工程的重要环节，它提供了施工阶段所需的详细图纸和技术规范，为建筑工程的顺利进行提供了重要支持。

本文档将介绍施工图设计文件的内容、结构和编制过程等关键信息，以帮助相关人员了解和使用这些文件。

2. 施工图设计文件的内容和结构2.1 设计文件的种类建筑工程施工图设计文件通常包括总图、平面图、立面图、剖面图等不同种类的图纸。

此外，还包括技术规范、设计说明书、详细图纸等文件。

总图是施工图设计文件的基础，它对建筑工程的整体布局和规划进行了详细描述。

总图通常由平面图、立面图和剖面图等多种图纸组成，以全面展示建筑物的各个方面。

2.3 平面图平面图是建筑工程施工图设计文件中最常见的图纸类型之一，它以水平切面的方式展示了建筑物在水平方向上的布置情况。

平面图一般包括地面平面图、楼层平面图等不同类型。

2.4 立面图立面图是建筑工程施工图设计文件中展示建筑物立面视图的图纸。

通过立面图，可以清晰地展示建筑物外立面的特点和细节。

剖面图是建筑工程施工图设计文件中展示建筑物纵向剖面视图的图纸。

剖面图可以帮助施工人员了解建筑物内部的结构和布局。

2.6 技术规范技术规范是施工图设计文件中的重要组成部分，它规定了建筑工程施工过程中需要遵循的技术要求和标准。

技术规范通过详细说明建筑材料、施工方法、质量控制等方面的要求，确保建筑工程的安全性和质量。

2.7 设计说明书设计说明书是施工图设计文件中的重要文档，它详细描述了建筑工程的设计理念、构造原理、结构设计等信息。

设计说明书可以帮助施工人员了解设计意图，有助于确保施工过程中的准确实施。

2.8 详细图纸详细图纸是施工图设计文件中的补充图纸，它提供了施工过程中具体部位和细部的详细设计信息。

通过详细图纸，施工人员可以准确实施施工过程中的各个细节。

3. 施工图设计文件的编制过程3.1 前期准备施工图设计文件的编制过程通常需经过前期准备工作。

建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：是指高度大于10米，小于24米的建筑，多层居住建筑为四层至九层（其高度大于10米，小于28米）。

高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不米的建筑。

1.0.3 住宅按层数划分如下：2。

《办公建筑设计规范JGJ 67-89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。

《民用建筑设计通则JGJ 37-87》第1.0.5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层；4～6层为多层；7～9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m 的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层。

5。

一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作！追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备：（一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三）营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路，军用输油、输水管道；（七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场，仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑，仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的，12层的军营。

施工图施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。

目录1基本概念2组成部分3审查过程1基本概念施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。

施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。

一套完整的施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。

2组成部分建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了。

建筑设计如此重要我们要懂得如何查看建筑施工图，当然首先要了解建筑施工图的组成，大体上包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.1图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

2.2建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。

建筑工程图纸分为建筑施工图、结构施工图、设备施工图。

一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。

4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。

1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。

二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。

简称建施。

2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

工程施工图识读工程信息一、施工图的种类1. 建筑施工图：包括建筑图、构造图、装饰图和设备图等，用来指导工程施工。

2. 地下工程施工图：包括地基处理、基坑开挖、地下结构施工等施工图，用来指导地下工程施工。

3. 道路工程施工图：包括路基、路面、交通设施等施工图，用来指导道路工程施工。

4. 桥梁工程施工图：包括桥梁结构、支座、伸缩缝等施工图，用来指导桥梁工程施工。

5. 铁路、轨道交通施工图：包括铁路线路、轨道结构、牵引供电、信号通信等施工图，用来指导铁路和轨道交通工程施工。

6. 港口水运工程施工图：包括航道、码头、装卸设备、航道标志、通航保护等施工图，用来指导港口水运工程施工。

7. 水利水电工程施工图：包括堤坝、引水、输水、发电设施等施工图，用来指导水利水电工程施工。

8. 岩土工程施工图：包括边坡稳定、基础处理、土体加固等施工图，用来指导岩土工程施工。

二、施工图示意1. 平面布置图：用来表示建筑、结构、设备在平面上的布置关系，平面布置图的图框应按照规范要求绘制。

2. 剖面图：用来表示建筑、结构、设备在垂直方向上的布置关系，剖面图的图框应按照规范要求绘制。

3. 立面图：用来表示建筑、结构、设备在垂直方向上的外观关系，立面图的图框应按照规范要求绘制。

4. 细部图：用来表示结构、设备的细部构造，细部图的图框应按照规范要求绘制。

5. 其他：根据工程需要，还可以绘制设备安装示意图、管道布置图、线路图、平面布置图等。

三、施工图中的主要内容1. 工程名称：指出工程项目的名称。

2. 工程地点：指出工程项目的详细地点。

3. 总图说明：指出总图说明内容，包括工程规模、建筑面积、建筑高度、地下深度等。

4. 图例：图例用来说明图中的各种标志和符号的含义。

5. 图框：图框用来围合施工图的内容，图框应按照规范要求绘制。

6. 比例尺：比例尺是表示图纸与实际尺寸的比例关系。

7. 图面编号：指出施工图的图面编码。

8. 详图说明：详图说明包括施工图的图例、比例尺、图面编号、图框等信息。
