建筑工程施工图完整识图方法

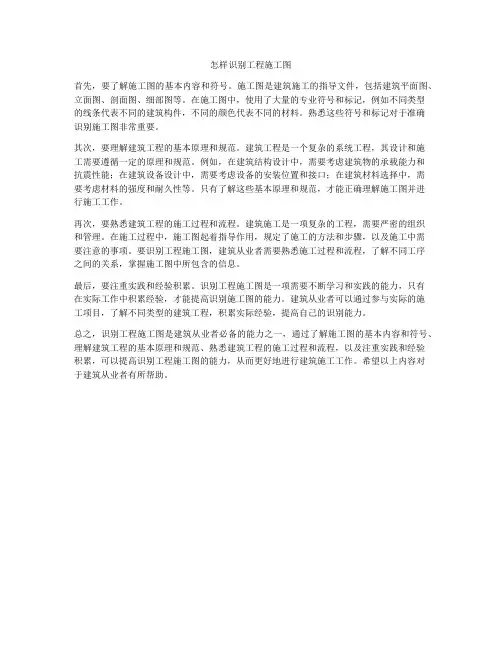

怎样识别工程施工图首先，要了解施工图的基本内容和符号。

施工图是建筑施工的指导文件，包括建筑平面图、立面图、剖面图、细部图等。

在施工图中，使用了大量的专业符号和标记，例如不同类型的线条代表不同的建筑构件，不同的颜色代表不同的材料。

熟悉这些符号和标记对于准确识别施工图非常重要。

其次，要理解建筑工程的基本原理和规范。

建筑工程是一个复杂的系统工程，其设计和施工需要遵循一定的原理和规范。

例如，在建筑结构设计中，需要考虑建筑物的承载能力和抗震性能；在建筑设备设计中，需要考虑设备的安装位置和接口；在建筑材料选择中，需要考虑材料的强度和耐久性等。

只有了解这些基本原理和规范，才能正确理解施工图并进行施工工作。

再次，要熟悉建筑工程的施工过程和流程。

建筑施工是一项复杂的工程，需要严密的组织和管理。

在施工过程中，施工图起着指导作用，规定了施工的方法和步骤，以及施工中需要注意的事项。

要识别工程施工图，建筑从业者需要熟悉施工过程和流程，了解不同工序之间的关系，掌握施工图中所包含的信息。

最后，要注重实践和经验积累。

识别工程施工图是一项需要不断学习和实践的能力，只有在实际工作中积累经验，才能提高识别施工图的能力。

建筑从业者可以通过参与实际的施工项目，了解不同类型的建筑工程，积累实际经验，提高自己的识别能力。

总之，识别工程施工图是建筑从业者必备的能力之一，通过了解施工图的基本内容和符号、理解建筑工程的基本原理和规范、熟悉建筑工程的施工过程和流程，以及注重实践和经验积累，可以提高识别工程施工图的能力，从而更好地进行建筑施工工作。

希望以上内容对于建筑从业者有所帮助。

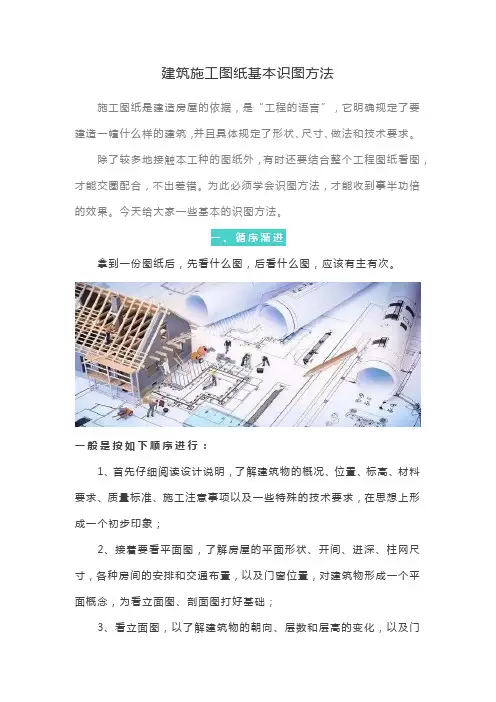

建筑施工图纸基本识图方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

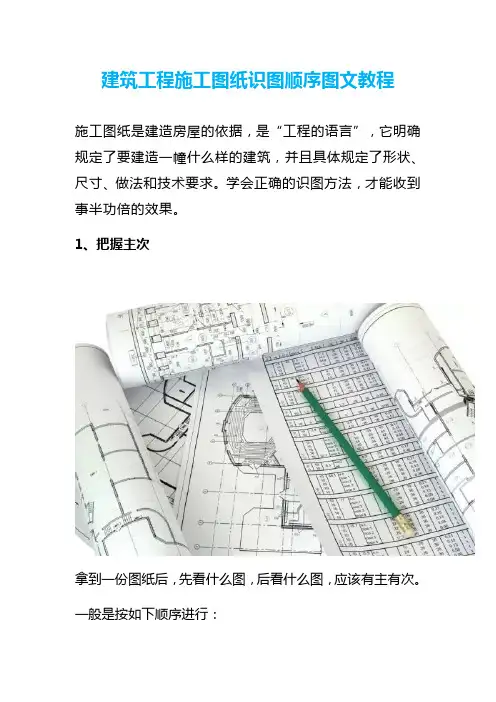

建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

学会正确的识图方法，才能收到事半功倍的效果。

1、把握主次拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

2、记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

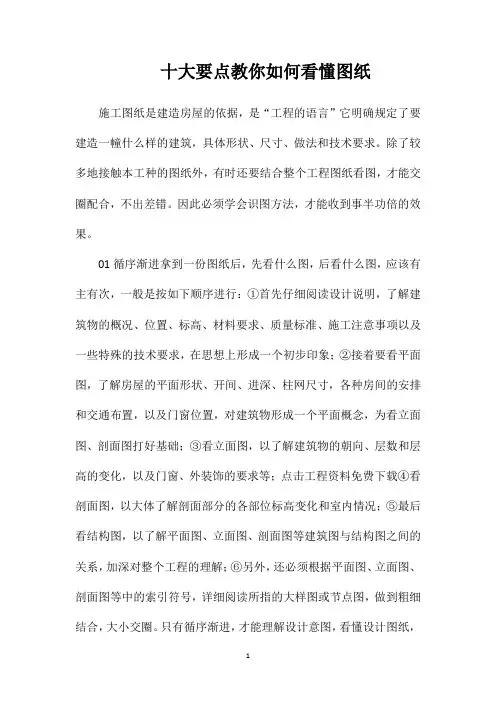

十大要点教你如何看懂图纸施工图纸是建造房屋的依据，是“工程的语言”它明确规定了要建造一幢什么样的建筑，具体形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

因此必须学会识图方法，才能收到事半功倍的效果。

01循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；点击工程资料免费下载④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

02记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

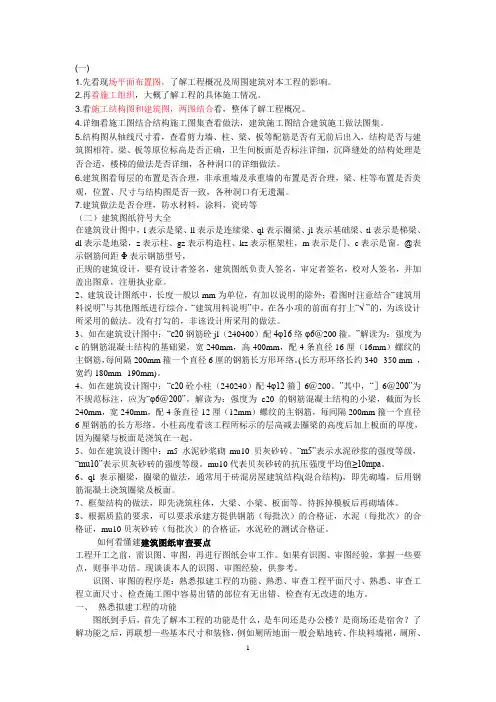

(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2.再看施工组织，大概了解工程的具体施工情况。

3.看施工结构图和建筑图，两图结合看，整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

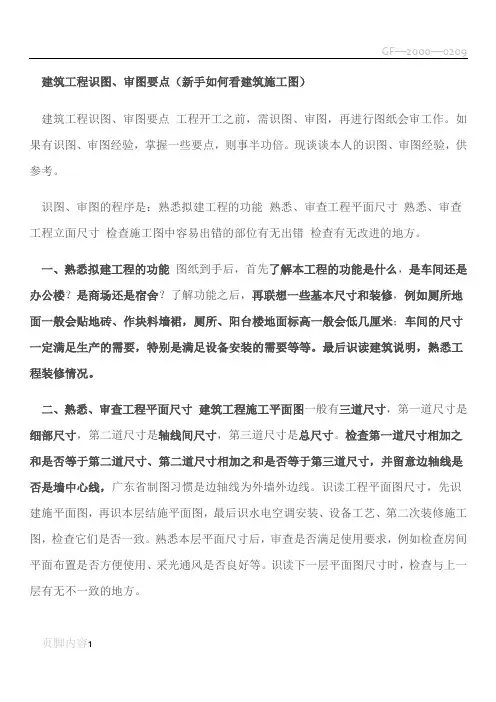

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

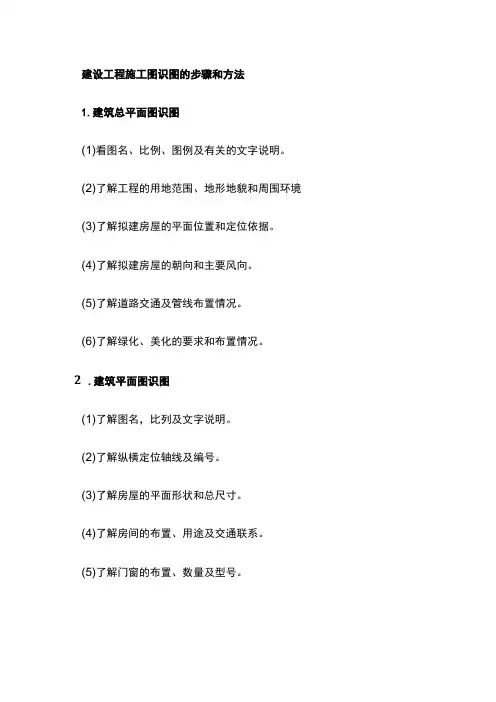

建设工程施工图识图的步骤和方法1.建筑总平面图识图(1)看图名、比例、图例及有关的文字说明。

(2)了解工程的用地范围、地形地貌和周围环境(3)了解拟建房屋的平面位置和定位依据。

(4)了解拟建房屋的朝向和主要风向。

(5)了解道路交通及管线布置情况。

(6)了解绿化、美化的要求和布置情况。

2.建筑平面图识图(1)了解图名，比列及文字说明。

(2)了解纵横定位轴线及编号。

(3)了解房屋的平面形状和总尺寸。

(4)了解房间的布置、用途及交通联系。

(5)了解门窗的布置、数量及型号。

(8)了解剖解位置及索引符号。

3.建筑立面图识图(1) 了解图名及比例。

(2)了解立面图与平面图的对应关系。

(3)了解房屋的外貌特征。

(4)了解房屋的竖向标高。

(5)了解房屋外墙面的装修做法。

4.建筑剖面图识图(1)了解图名及比例。

(2)了解剖面图与平面图的对应关系。

(3)了解房屋的结构形式。

(4)了解主要的标高和尺寸。

(5)了解屋面、楼面、地面的构造层次及做法。

(7)了解索引详图及所在的位置及编号。

5.建筑详图识图(1)图名(或详图符号)、比例。

(2)表达出构配件各部分的构造连接方法及相对位置关系。

(3)表达出各部位、各细部的详细尺寸。

(4)详细表达构配件或节点所用的各种材料及其规格。

(5)有关的施工要求，构造层次及制作方法说明等。

6.结构图识图(1)从上往下、从左往右的看图顺序是施工图识图的一般顺序，比较符合看图的习惯，同时也是施工图绘制的先后顺序。

(2)由前往后看，根据房屋的施工先后Jll三,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后JI访。

(3)看图时要注意从粗到细，从大到小。

先粗看一遍，了解工程的概况、结构方案等。

然后看总说明及每一张图纸，熟悉结构平面布置，检查结构布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。

最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及节点详图。

如何学习看懂施工图的步骤与方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

认识建筑施工图纸1。

3.1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位。

如应先记住房屋的总长、总宽,几道轴线，轴线间的尺寸,墙厚,门、窗尺寸和编号，门窗还可以列出表来(如表4—1），可以提请加工。

其他如楼梯平台标高，踏步走向，以及在砌砖时有关的部分应先看懂，先记住。

其次再记下一步施工的有关部分,往往施工的全过程中，一张平面图要看好多次。

所以看图纸时先应抓住总体，抓住关键，一步步的看才能把图记住。

1.3。

2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置.它包括如住宅屋顶上的排烟气道、通风通气孔道的位置，屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置，有的还有前后檐的雨水排水天沟等。

不同房屋的屋顶平面图是不相同的，由于屋顶形状，雨水排水方式(内落水或外落水）不同，平面布置也不一样。

这些都要在看图中根据图上的具体情况来了解其内容了。

拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向，雨水出口及型号，再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。

1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象，因此主要的应记住它的外形，外形中主要的是标高，门、窗位置，其次要记住装修做法，哪一部分有出檐，或有附墙柱等，哪些部分做抹面,都要分别记住。

此外如附加的构造如爬梯、雨水管等的位置，记住后在施工时就可以考虑随施工的进展进行安装。

总之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造，因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来，才能把房屋的外部构造表达出来。

1。

3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界，主要表示房屋的内部竖向构造。

通过看剖面图应记住各层的标高，各部位的材料做法，关键部位尺寸如内高窗的离地高度，墙裙高度。

其他如外墙竖向尺寸，标高，可以结合立面图一起记就容易记住,这在砌砖施工时很重要.同时由于建筑标高和结构标高有所不同，所以楼板面和楼板底的标高必须通过计算才能知道。

第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。

缺少任何一个部分都不能称其为房屋建筑.屋顶，按形成可分为地坡屋顶与平面屋顶两类。

构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件.基础是将房屋全部荷载传递至地下的。

其形式有条式基础、独立式基础、筏式基础等。

条式基础一般用在墙身下面,独立式基础则用于独立的柱下面。

条式基础又由基础墙、大放脚及其下面的地基组成。

二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。

无论哪种设计都要经过设计与施工两个过程。

一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。

设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。

在设计过程中,为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图;已经建成的房屋图称为竣工图。

三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。

（二）初步设计将选定的方案设计成工具图，称为初步设计.其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。

（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题,使得工种协调与统一，为绘制施工图提供详细的资料。

（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。

中小型建筑设计时,一般把初步设计和技术设计合二为一，称为扩大初步设计。

四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。

建筑工程识图技巧一、充分理解制图标准：在阅读建筑工程图纸时，首先要理解制图标准。

因为标准中规定了制图的基本规则和详细规则，这些规则是阅读图纸的基础。

例如，在建筑平面图中，墙线应该是粗实线，而墙洞应该是虚线。

如果在图纸中看到相反的表示，那么很可能是错误的。

二、了解图纸的基本内容：建筑工程图纸通常包括建筑平面图、立面图、剖面图、结构施工图等。

在阅读图纸时，应该先了解图纸的基本内容，包括各个图纸的比例、尺寸等。

这样可以更好地理解设计者的意图，避免误解。

三、注意图纸中的标注和符号：建筑工程图纸中的标注和符号是非常重要的。

它们可能表示了图纸中的关键信息，如墙体的厚度、楼板的高度、门窗的高度和位置等。

因此，在阅读图纸时，要特别注意这些标注和符号，理解其含义。

四、比较不同图纸：建筑工程图纸通常不是单一的一张图纸，而是由多张图纸组成。

因此，在阅读图纸时，要注意比较不同图纸之间的内容。

例如，建筑平面图和结构施工图之间可能会有一些对应关系，通过比较可以更好地理解图纸中的内容。

五、查找错误和矛盾：建筑工程图纸可能存在错误和矛盾。

在阅读图纸时，要注意查找这些错误和矛盾。

如果发现任何可疑的地方，应该及时向设计者或施工单位提出疑问，以便及时更正。

阅读建筑工程图纸需要一定的技巧和经验。

只有通过不断的学习和实践，才能逐渐提高自己的识图能力。

建筑安装工程读图识图一、引言建筑安装工程读图识图是施工过程中的一个关键环节。

它不仅涉及到建筑设计的理念，还关系到工程的施工质量和成本控制。

在建筑行业中，读图、识图能力已经成为衡量一个工程师专业技能的重要标准之一。

本文将探讨建筑安装工程读图识图的重要性、基本步骤和方法，以期为相关工程人员提供一些有益的参考。

二、建筑安装工程读图识图的重要性1、理解设计意图：建筑安装工程图纸是设计师表达设计理念和意图的重要工具。

通过读图、识图，工程师可以更好地理解设计意图，确保施工过程中的准确执行。

2、保证工程质量：读图、识图能力直接关系到建筑安装工程的施工质量。

建筑工程施工图识图十大步骤施工图纸是建造房屋的依据，是“工程设计的语言”，如何施工、什么材料，建筑的形状等全部在图纸里面，以及在施工中技术的要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，正确的理解图纸设计。

才能收到事半功倍的效果。

基本的识图方法如下。

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

看懂图纸的关联性看图时，必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

必须用很多张图纸，从不同的方面表达某一个部位的做法和要求。

建筑施工图纸识图十大技巧导读：施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
