SF6检漏作业指导书

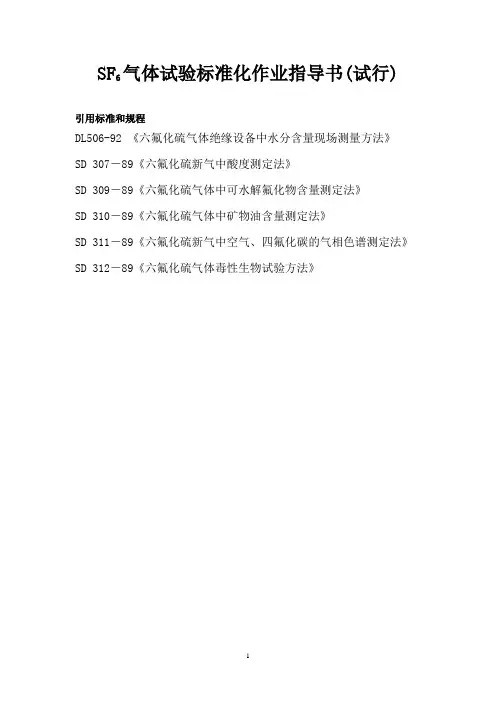

SF6气体试验标准化作业指导书(试行)引用标准和规程DL506-92 《六氟化硫气体绝缘设备中水分含量现场测量方法》SD 307－89《六氟化硫新气中酸度测定法》SD 309－89《六氟化硫气体中可水解氟化物含量测定法》SD 310－89《六氟化硫气体中矿物油含量测定法》SD 311－89《六氟化硫新气中空气、四氟化碳的气相色谱测定法》SD 312－89《六氟化硫气体毒性生物试验方法》一.六氟化硫气体绝缘设备中水分含量现场测试工作1安全工作要求1. 1在未投运前六氟化硫气体绝缘设备进行水分含量现场测试工作应征得现场工作负责人的许可。

1. 2在不停电的情况下，进行六氟化硫气体绝缘设备水分含量现场测试工作，应填写第二种工作票。

1. 3在停电的情况下，进行六氟化硫气体绝缘设备水分含量现场测试工作，应填写第一种工作票。

1. 4在工作地点应悬挂在“在此工作标示牌”。

1.5工作应符合《安规》的要求。

2.试验目的：测试六氟化硫电气设备中水分的含量3.试验性质：交接、大修后或预防性试验4. 对测量仪器的要求4. 1用于气体中微量水分测量的仪器需要定期校验，校验周期为一年。

4. 2电解式微量水分分析仪的测量范围应满足0-1000×10-6（体积比）。

在30-1000×10-6范围内的引用误差不得超过±5％。

4. 3冷凝式露点水分测量仪和阻容式露点水分分析仪器测量露点范围应满足10—-60℃。

测量误差：10—-30℃，±1.5℃；-30—-50℃，±2.0℃；-50—-60℃，±3.0℃；4. 4有自校功能的阻容式水分测量仪器，在30-1500×10-6的曲线范围内输入校验对应值，不得少于五点。

5测量方法5. 1电解法5.1.1气密性检查：测试系统所要接头处应无泄漏，否则会因空气中的水分渗入导致测量结果偏高。

5.1.2六氟化硫气体流量的标定：仪器的浮子流量计应用皂膜流量计标定，要求标定100mL/min和50mL/min两点，标定过程中浮子应保持稳定。

本作业指导书合用于六氟化硫断路器试验作业， 包括交接验收试验、 预防性试验、 大修后试验项目的引用标准、 仪器设备要求、 作业程序和方法、 试验结果判断方法和试验注意事 项等。

该试验的目的是判定六氟化硫断路器的状况， 能否投入使用或者继续使用。

制定本指导 书的目的是规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据。

下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件， 其随后所有的修改或者修订版均不合用于本作业指导书， 然而， 鼓励根据本作业指 导书达成的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件， 其最新版 本合用于本作业指导书。

GB 1984 交流高压断路器GB/T 3309 高压开关设备常温下的机械试验GB 50150 电气装置安装工程 电气设备交接试验标准3．1 准备工作安排序号明确设备状况 工作票填写正确仪器良好 3．2 人员要求内 容现场作业人员应身体健康、精神状态良好具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求， 能正确分析试验结果熟悉现场安全作业要求，并经《安规》考试合格内 容 根据试验性质， 确定试验项目， 组织作业人员学习作业指导书， 使全体作业人员熟悉作业内容、作业标准、安全注意事项 了解被试设备出厂和历史试验数据，分析设备状况 根据现场工作时间和工作内容填写工作票准备试验用仪器仪表， 所用仪器仪表良好， 有校验要求的仪表应在校验周期内标 准不缺项、漏项序号 1 2 31 2 3 43．3 仪器仪表和工具序号 名 称 1 1000V 兆欧表 2 1000V 以上试验变压器 3 2500V 兆欧表 4 回路电阻测试仪 5 单臂电桥 6 电压表7 可调直流电压源8 断路器特性测试仪9 介损测试仪 10 谐振耐压试验装置 11 温湿度计 12 导、地线 13 梯子 14 安全带3．4 危（wei ）险点分析序号 内 容 1 作业人员进入作业现场不戴安全帽可能会发生人员伤害事故2 作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4 进行绝缘电阻测量后不对试品充分放电，会发生电击5 加压时无人监护，可能会造成误加压或者非试验人员误入试验场地，造成触电6 升压过程不实行呼唱制度，会造成人员触电7 登高作业可能会发生高空坠落或者瓷件损坏8 试验设备接地不好，可能会对试验人员造成伤害9 变更试验接线，不断开电源，可能会对试验人员造成伤害。

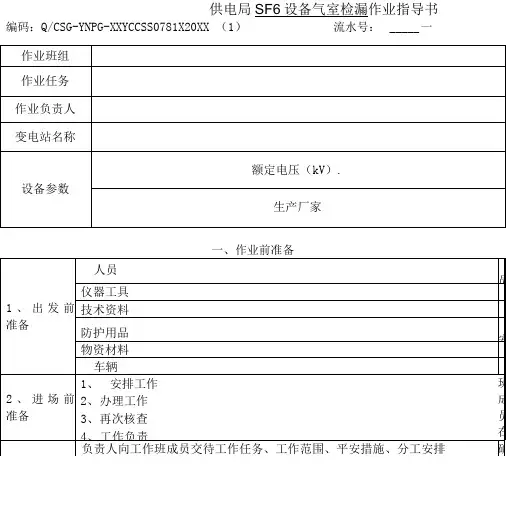

供电局SF6设备气室检漏作业指导书编码：Q/CSG-YNPG-XXYCCSS0781X20XX （1）流水号：_____ 一
一、作业前准备
注：可接受风险和局部通过审查的低风险通过培训等形式落实措施，不再列入作业表单。

二、作业过程
S
F 6
设备气
室检
漏
确认（
）
三、作业终结
填写要求:
1.作业结果：正常那么填写异常那么填写“X”、无需执行那么填写“O”；
作业前现场评估后需补充风险的，应在“现场风险评估及交底”栏补充风险内容和临时控制措施。

2.作业中发现作业表单错误、设备缺陷、存在问题或异常情况，应填写“发现问题及处理结果”栏;
3.“现场风险评估及交底”栏补充风险或提高原基准风险级别，应填写“风险变化情况”栏；。

SF6检漏仪作业指导书1 适用范围本指导书适用于XP-1A型SF6检漏仪的作业。

用于检测SF6气体、HCF/CFC/HCFC致冷计、卤素气体、乙烯、四氟乙烯、三氯乙烯和含有卤素的大部分其他化合物。

2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2 《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。

2.3 《高速铁路电力管理规则》（铁总运[2015]49号）。

2.4 《杭州供电段高速铁路电力设备运行管理细则》。

2.5 《杭州供电段高速铁路电力设备检修管理细则》。

2.6 《杭州供电段普速铁路电力设备运行管理细则》。

2.7 《杭州供电段普速铁路电力设备检修管理细则》。

2.8 《铁路设备综合管理工作指南》。

2.9 《SF6检漏仪用户手册》。

3 安全风险提示3.1 风险识别3.1.1 试验过程中，存在触电伤害。

3.1.2 试验过程中，存在中毒窒息伤害。

3.2 管控措施3.2.1 试验人员必须穿好绝缘鞋和工作服。

3.2.1 在试验前应检查试验设备是否齐备、完好，是否在有效期内。

3.2.2 试验人员在进入GIS高压柜室前，提前15分钟开启风机通风，应保持空间内空气流通，做好通风措施。

3.2.3 检测时，禁止将探头伸入带电体，人员、仪器与带电体保持安全间距。

4 作业内容与标准4.1 作业前4.1.1 安装电池。

向上滑动拆下位于产品底部的电池仓盖，装入电池，正极向外（朝电池仓盖方向），如下图4.1所示：图4.1 电池安装示意图4.1.2 电源指示/电池测试。

TIFXP-1A型检卤素检测仪可以二种方式指示电池状况。

一种为常设状态。

通过最左边的发光二极管指示电池的电量。

具体指示如下图4.2所示。

绿色：电池电量正常；橙黄色：电池电量不足，应尽快更换电池；红色：电池电量很低，已无法工作。

图4.2 电源指示另一种为电池测试状态。

按下电池测试键进行电池测试。

测试时发光二极管以三色图谱指示电池的实际电压，如下图4.3所示：图4.3 电池测试开机后实时观察电池水平，如电压接近低端工作极限，尽快更换电池。

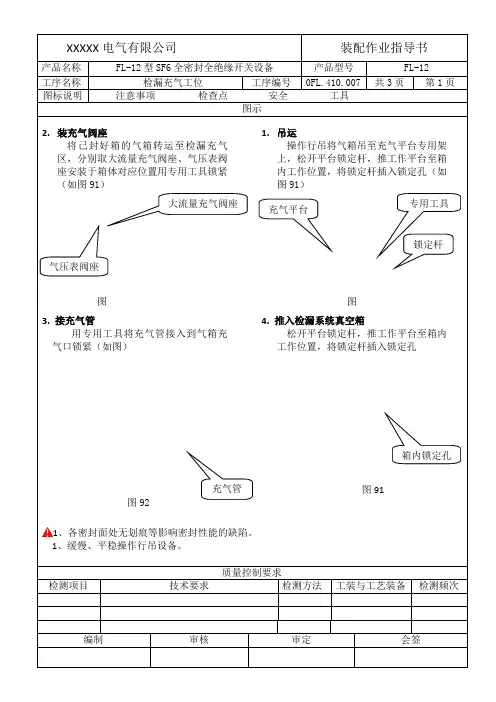

工序名称
检漏充气工位 工序编号 0FL.410.007 共3页 第1页 图标说明 注意事项 检查点 安全 工具
图示
质量控制要求 检测项目
技术要求 检测方法 工装与工艺装备 检测频次
编制
审核 审定 会签
1、各密封面处无划痕等影响密封性能的缺陷。

1、缓慢、平稳操作行吊设备。

3. 接充气管 用专用工具将充气管接入到气箱充
气口锁紧（如图）
图92
2. 装充气阀座 将已封好箱的气箱转运至检漏充气区，分别取大流量充气阀座、气压表阀
座安装于箱体对应位置用专用工具锁紧
（如图91）
图 1. 吊运 操作行吊将气箱吊至充气平台专用架上，松开平台锁定杆，推工作平台至箱内工作位置，将锁定杆插入锁定孔（如图91） 图 4. 推入检漏系统真空箱
松开平台锁定杆，推工作平台至箱内工作位置，将锁定杆插入锁定孔
图91 大流量充气阀座 气压表阀座
充气平台 锁定杆 专用工具 充气管 箱内锁定孔。

编号：Q/XXX XXX变电站XX＃SF6断路器气体检漏及湿度XX试验作业指导书（试行本）批准：年月日审核：年月日编写：年月日作业负责人：工作时间年月日时至年月日时XXX供电公司Word文档仅供参考1.适用范围本作业指导书适用于XXX变电站XX SF6断路器气体检漏及湿度XX试验2. 引用文件《国家电网公司电力安全工作规程》（变电站和发电厂电气部分、电力线路部分）国家电网安监【2005】83号《安徽电网电力设备预防性试验规程》（试行）GB/T 8905—1996六氟化硫电气设备中气体管理和检测导则GB/T 11023—1989高压开关设备六氟化硫电气密封试验导则DL/T 596—1996 《电力设备预防性试验规程》（第十三章）DL/T 595—1996六氟化硫电气设备气体监督细则DL/T 639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则DL506—92六氟化硫气体绝缘设备中湿度含量现场测量方法（阻容法）Word文档仅供参考3.准备工作安排3.1人员要求3.2仪器仪表和工具Word文档仅供参考3.3 SF6气体检漏、湿度测试工作的危险点及预防措施Word文档仅供参考3.4人员分工4.开工Word文档仅供参考4.1现场设备SF6湿度测试、检漏程序、试验方法及标准Word文档仅供参考4.2竣工5.工作总结6.作业指导书执行评估Word文档仅供参考Word文档仅供参考SF6气体湿度检漏分析报告设备地点环境温度℃设备名称环境湿度% 电压等级试验日期试验性质报告日期试验结果审核：校核：试验：。

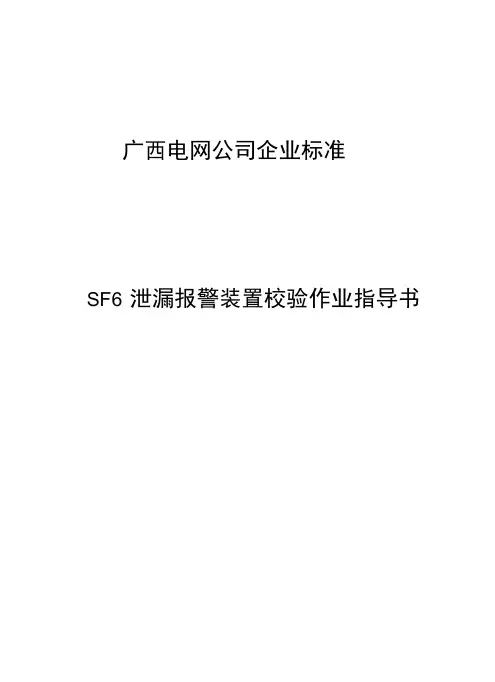

广西电网公司企业标准SF6泄漏报警装置校验作业指导书1 适用范围............................................................ 错误！未定义书签。

2 规范性引用文件..................................................... 错误！未定义书签。

3 技术术语............................................................ 错误！未定义书签。

4 作业准备............................................................ 错误！未定义书签。

5 作业流程............................................................ 错误！未定义书签。

6 安全风险及控制措施.................................................... 错误！未定义书签。

7 作业项目、方法及标准错误！未定义书签。

8 冋顾与改进.......................................................... 错误！未定义书签。

附录A ................................................................................................................................ 错误！未定义书签。

附录B ................................................................................................................................ 错误！未定义书签。

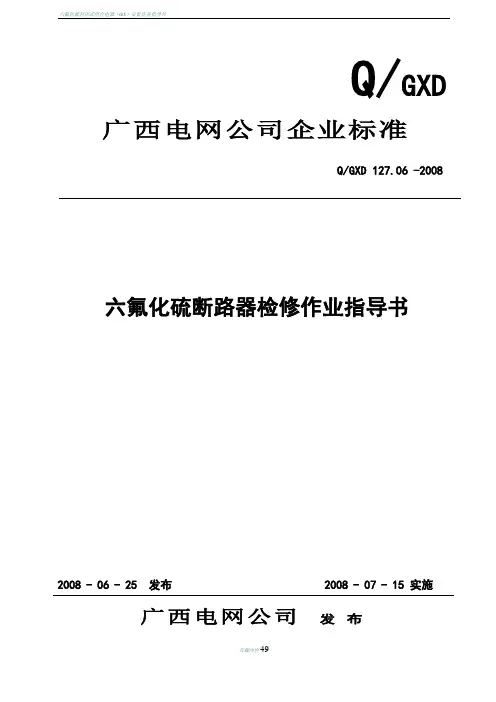

六氟化硫封闭式组合电器（GIS）安装作业指导书页脚内容49 Q/GXD广西电网公司企业标准广西电网公司发布前言为规范广西电网公司六氟化硫断路器检修工作人员的作业程序，提高检修质量，结合广西电力系统多年来的六氟化硫断路器的检修经验，制定本作业指导书。

本作业指导书由广西电网公司标准化委员会提出并归口。

本作业指导书由柳州供电局负责编写。

本作业指导书主要起草人：覃业果陈华新本作业指导书主要审核人：本作业指导书批准人：林火华本作业指导书由广西电网公司生产技术部负责解释。

目次第一部分 LW6-220型SF6断路器(液压机构)检修作业指导书前言 (1)2 适用范围 (3)3 规范性引用文件 (3)5 技术术语 (4)6 安全措施 (4)6.1 安全注意事项 (4)6.1.1 作业人员必须取得相应的电工作业资格证，且在有效期内。

选派的工作负责人应有较强的责任心和安全意识并具有开关检修实践经验，并熟练地掌握所承担开关检修项目和质量标准。

(4)6.1.2 风力大于5级、大雾、雷雨、雪，湿度大于80%天气不得进行作业。

(4)6.1.3 工作前办理工作许可手续，组织工作班成员宣读工作票并交待安全注意事项。

(4)6.1.4 工作前，作业人员认真检查工器具有无明显损伤和变形等异常现象，且所用工器具应电气试验和机械试验合格。

(4)6.1.5 工作结束后，工作负责人须与值班负责人联系，办理工作终结手续。

(4)6.2 危险点分析及预控措施 (4)7 作业准备 (5)7.1 人员组织及分工（见下表）： (5)7.2 查阅开关运行记录及相关档案资料，准备相关图纸及技术资料、记录表格。

(6)7.3 工器具准备 (6)7.4 消耗材料准备 (7)7.5现场布置（包括防火设施、防雨、防尘、防潮、照明、场地布置）。

(8)8作业周期 (8)2 适用范围 (19)3 规范性引用文件 (19)5 技术术语 (19)6 安全措施 (19)6.1 安全注意事项 (19)6.1.1 作业人员必须取得相应的电工作业资格证，且在有效期内。

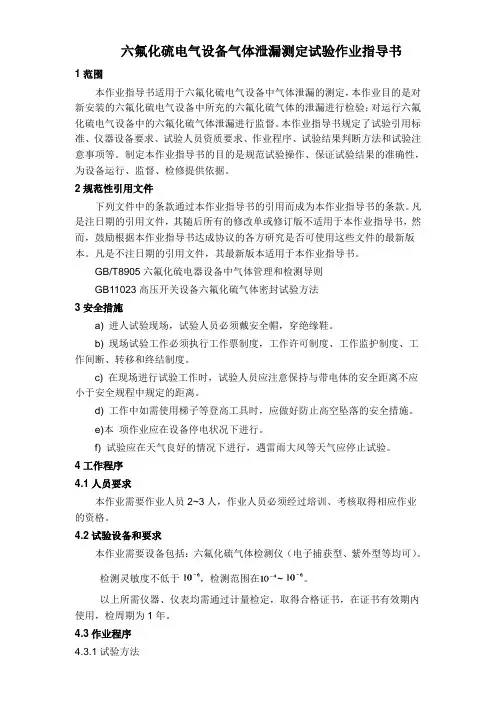

六氟化硫电气设备气体泄漏测定试验作业指导书1范围本作业指导书适用于六氟化硫电气设备中气体泄漏的测定，本作业目的是对新安装的六氟化硫电气设备中所充的六氟化硫气体的泄漏进行检验；对运行六氟化硫电气设备中的六氟化硫气体泄漏进行监督。

本作业指导书规定了试验引用标准、仪器设备要求、试验人员资质要求、作业程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB/T8905六氟化硫电器设备中气体管理和检测导则GB11023高压开关设备六氟化硫气体密封试验方法3安全措施a) 进人试验现场，试验人员必须戴安全帽，穿绝缘鞋。

b) 现场试验工作必须执行工作票制度，工作许可制度、工作监护制度、工作间断、转移和终结制度。

c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。

d) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。

e)本项作业应在设备停电状况下进行。

f) 试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验。

4工作程序4.1人员要求本作业需要作业人员2~3人，作业人员必须经过培训、考核取得相应作业的资格。

4.2试验设备和要求本作业需要设备包括：六氟化硫气体检测仪（电子捕获型、紫外型等均可）。

检测灵敏度不低于，检测范围在~。

以上所需仪器、仪表均需通过计量检定，取得合格证书，在证书有效期内使用，检周期为1年。

4.3作业程序4.3.1试验方法本作业推荐使用挂瓶法或局部包扎法对六氟化硫电气设备气体泄漏定量检测。

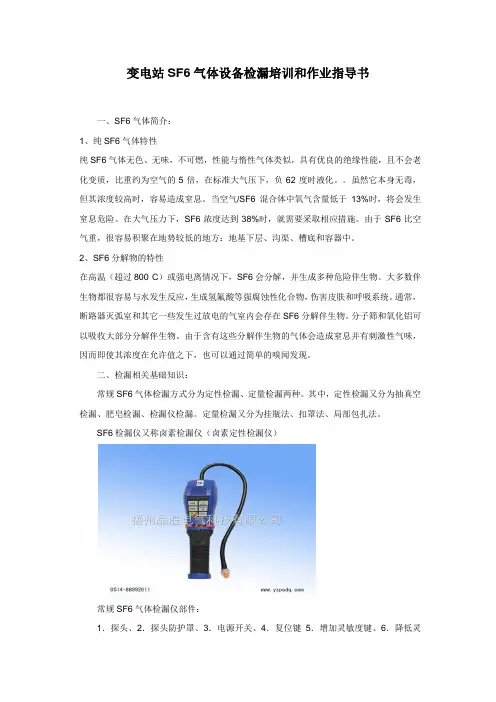

变电站SF6气体设备检漏培训和作业指导书一、SF6气体简介：1、纯SF6气体特性纯SF6气体无色、无味，不可燃，性能与惰性气体类似，具有优良的绝缘性能，且不会老化变质，比重约为空气的5倍，在标准大气压下，负62度时液化。

虽然它本身无毒，但其浓度较高时，容易造成窒息。

当空气/SF6混合体中氧气含量低于13%时，将会发生窒息危险。

在大气压力下，SF6浓度达到38%时，就需要采取相应措施。

由于SF6比空气重，很容易积聚在地势较低的地方：地基下层、沟渠、槽底和容器中。

2、SF6分解物的特性在高温（超过800°C）或强电离情况下，SF6会分解，并生成多种危险伴生物。

大多数伴生物都很容易与水发生反应，生成氢氟酸等强腐蚀性化合物，伤害皮肤和呼吸系统。

通常，断路器灭弧室和其它一些发生过放电的气室内会存在SF6分解伴生物。

分子筛和氧化铝可以吸收大部分分解伴生物。

由于含有这些分解伴生物的气体会造成窒息并有刺激性气味，因而即使其浓度在允许值之下，也可以通过简单的嗅闻发现。

二、检漏相关基础知识：常规SF6气体检漏方式分为定性检漏、定量检漏两种。

其中，定性检漏又分为抽真空检漏、肥皂检漏、检漏仪检漏。

定量检漏又分为挂瓶法、扣罩法、局部包扎法。

SF6检漏仪又称卤素检漏仪（卤素定性检漏仪）常规SF6气体检漏仪部件：1．探头、2．探头防护罩、3．电源开关、4．复位键5．增加灵敏度键、6．降低灵敏度键、7．发光二极管指示、8．柔性探杆常规SF6气体检漏仪检漏操作步骤：1.打开电池开关，发光二极管将显示复位指示2秒钟(左灯绿色，其它灯橙色)。

2.通过观察发光二极管核对电池电力3.开机时可听到间隔稳定的“嘟、嗜”声，如果需要可通过灵敏度调整键改变灵敏度。

4.开始检漏时，当泄漏的气体被发现，“嘟嘟”声将变得急促，发光管也将根据浓度的变化改变发光方式。

5.灵敏感度可在操场作中的任何时候时行调整，且不影响检测。

6.如泄漏源被定位之前，已达到最高警示，应按复位键复位到零参考水平。

SF6断路器电气试验作业指导书一、适用范围本作业指导书适用于我厂500kV SF6断路器的交接或预防性试验工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：21. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。

1.2该项目适用范围我厂500kV SF6断路器交接、大修后试验和预试。

1.3试验时使用的仪器2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。

1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。

应采用屏蔽线和绝缘屏蔽棒作连接。

将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。

开路时，兆欧表转速达额定转速其指针应指“∞”。

然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。

然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。

1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。

1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。

1.4.6 断开兆欧表后对被试品短接放电并接地。

编号：Q/GDB YH××××××××
×××变电站
×××开关油气试验标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期××××年××月××日××时至××××年××月××日××时
第 1 页共 7 页
江西赣东北供电公司变电检修试验分公司1 适用范围
本典型作业指导书适用于江西赣东北供电公司×××变电站×××开关油气试验标准化作业
2 引用文件
国家电网生[2004]503号《国家电网公司现场标准化作业指导书编制导则（试行）》
国家电网安监[2009]664号《国家电网公司电力安全生产工作规程（变电部分）》
江西省电力有限公司编《供电企业工作危险点及其控制措施（变电部分）》
DL/T 596-1996 电力设备预防性试验规程
GB/T 11023-1989 高压开关设备六氟化硫气体密封试验导则
DL/T 596-1996 六氟化硫电气设备运行、试验及检修人员安全防护导则
3 作业前准备
3.1 准备工作安排
3.2 人员要求
3.2.1 作业人员标准
3.3 工器具
3.4 危险点分析与安全控制措施。

SF6断路器检修试验作业指导书1 适用范围本作业指导书适用于我段110kV LW25-126六氟化硫断路器的检修试验，温度不低于＋5℃，空气相对湿度一般不高于80％的检修试验，检修周期3年。

2 规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《牵引变电所安全工作规程》《牵引变电所运行检修规程》铁运〔1999〕101号《牵引变电所安全工作规程和牵引变电所运行检修规程实施细则》《铁路局营业线施工安全管理实施细则（试行）》4 SF6断路器检修试验4.1 准备工作4.1.1 人员准备作业人员3－4人，其中工作领导人1人，作业人员必须经过专业培训并取得电气安全合格证。

4.1.2 工具、材料序号名称规格型号单位数量1 试验检测设备套 12 温湿度计0℃－100℃个 13 万用表块 14 呆扳手把≥25 活扳手250mm 把≥26 螺丝刀（平口及梅花）把各17 绝缘梯车台 18 传递绳根 19 高压接线钳组 110 毛巾张 311 导电膏盒 112 细砂布张 313 保险丝卷 1114 白布带卷15 六氟化硫气体kg 516 螺栓Ф12×80 套若干4.2 作业流程及标准4.3 必要时试验必要时SF6断路器可单独或全部进行下列试验项目。

序号试验项目标准及要求1SF6气体泄漏试验年漏气率不大于1%或按制造厂要求2辅助回路和控制回路绝缘电阻1.采用500V或1000V兆欧表2.绝缘电阻不低于2MΩ3耐压试验1. 试验在SF6气体额定压力下进行。

2．交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%4断口间并联电容器的绝缘电阻、电容量和tgδ对瓷柱式断路器和断口同时测量，测得的电容值和tgδ与原始值比较，应无明显变化。

SF6断路器试验作业指导书1、适用范围：本指导书适用于35KV、110KV、220KVSF6断路器。

试验项目：1.1测量绝缘拉杆的绝缘电阻；1.2测量每相导电回路的电阻；1.3耐压试验；1.4断路器电容器的试验；1.5测量断路器的分、合闸时间；1.6测量断路器主、辅触头分、合闸的同期性及配合时间；1.7测量断路器的分、合闸线圈绝缘电阻及直流电阻；1.8测量断路器SF6气体的微量水含量；1.9断路器操动机构的试验。

1.10测量断路器的分、合闸速度；1.11测量断路器合闸电阻的投入时间及电阻值；1.12套管式电流互感器的试验1.13密封性试验1.14气体密度继电器、压力表和压力动作阀的校验2、引用标准《电力设备预防性试验规程》《电力设备交接试验规程》3、工作流程3.1 天气良好，试品及环境温度不低于+5℃，湿度不大于80%。

3.2 一次班断引，同时高试班接好试验线。

3.3 工作人员：4-5人，并经年度安全考试合格。

3.4 试验仪器：MODEL3124、回路电阻测试仪、开关特性测试仪、 QJ23、试验变、操作箱、介损测试仪、电压表、电流表、温湿度计、微水测量仪、试验线、绝缘带、接地线、放电棒。

3.5 安全措施：试验现场设遮拦，设专人监护。

3.6 原始数据收集：出厂值或交接值以及历次试验值。

4、绝缘电阻4.1选用2500V摇表4.2在分闸状态下测量断口间并联电容器的绝缘电阻4.3在合闸状态下，测量整体对地或相间的绝缘电阻4.4测量辅助回路和控制回路绝缘电阻，采用500V或1000V兆欧表，绝缘电阻不低于2 MΩ。

5、测量每相导电回路电阻5.1用直流压降法测量，通入电流不得小于100A，可消除表面氧化膜的影响，测出更接近实际情况下的收缩电阻。

5.2导电回路电阻主要取决于开关的动、静触头间的接触电阻，应在开关处于合闸状态下进行（应在额定电压下合闸）。

5.3电压线夹的位置在电流线内侧，即靠近动、静触头处，主要原因是减小测量误差。

220kVSF6电压互感器检修作业指导书作业指导书：220kV SF6电压互感器检修一、引言220kV SF6电压互感器是电力系统中重要的测量设备，用于测量高压电网中的电压。

为了确保电网的正常运行和设备的可靠性，定期进行电压互感器的检修工作是必要的。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保检修过程安全可靠。

二、检修准备1. 工作人员准备- 确保检修人员具备相关的电力设备检修资质和操作经验；- 确保检修人员佩戴符合安全要求的个人防护装备，如安全帽、绝缘手套、绝缘靴等。

2. 工具和设备准备- 检修人员应携带必要的工具和设备，如绝缘电阻测试仪、绝缘油、清洁布等；- 确保工具和设备符合相关的标准要求，并进行定期检测和校准。

三、检修步骤1. 断电操作- 在检修前，确保互感器所在的电路已经断电，并采取相应的安全措施，如告知相关人员、挂上警示标志等。

2. 检查互感器外观- 仔细检查互感器外壳、绝缘子、接线端子等部分，确保没有破损、变形或松动的情况；- 清洁外壳和绝缘子，确保无灰尘、油污等。

3. 检查接线端子- 检查接线端子的紧固情况，确保无松动；- 检查接线端子的绝缘状况，确保无裂纹或击穿。

4. 测量互感器绝缘电阻- 使用绝缘电阻测试仪测量互感器的绝缘电阻；- 确保测量结果符合标准要求，并记录测量数值。

5. 检查SF6气体压力- 检查互感器内部的SF6气体压力，确保压力在正常范围内；- 如发现压力异常，应及时采取相应的处理措施。

6. 检查SF6气体泄漏- 使用SF6气体检漏仪检测互感器是否存在泄漏情况；- 如发现泄漏，应及时进行修复或更换相应的部件。

7. 检查互感器内部绝缘油- 检查互感器内部绝缘油的油位和油质情况；- 如发现油位异常或油质污染，应及时进行处理，如添加或更换绝缘油。

8. 清洁互感器- 使用清洁布擦拭互感器外壳和绝缘子，确保无灰尘、油污等。

9. 检修记录- 在检修过程中，及时记录各项检查结果、测量数值和发现的问题；- 如发现异常情况，应及时上报并采取相应的处理措施。
