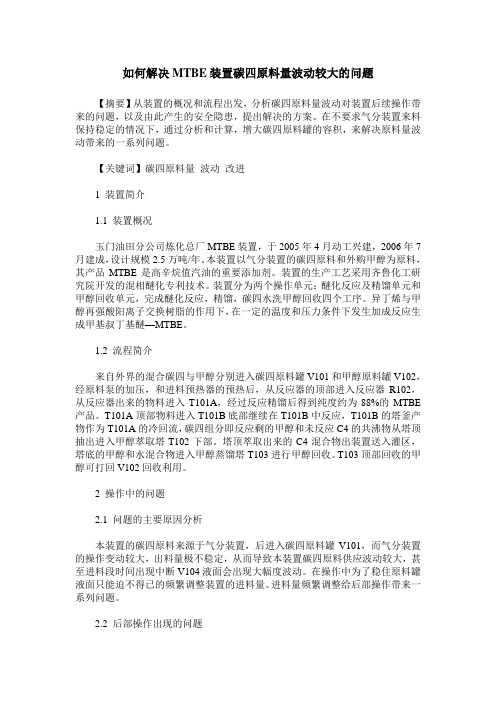

如何解决MTBE装置碳四原料量波动较大的问题【摘要】从装置的概况和流程出发，分析碳四原料量波动对装置后续操作带来的问题，以及由此产生的安全隐患，提出解决的方案。
在不要求气分装置来料保持稳定的情况下，通过分析和计算，增大碳四原料罐的容积，来解决原料量波动带来的一系列问题。
【关键词】碳四原料量波动改进1 装置简介1.1 装置概况玉门油田分公司炼化总厂MTBE装置，于2005年4月动工兴建，2006年7月建成，设计规模2.5万吨/年。
本装置以气分装置的碳四原料和外购甲醇为原料，其产品MTBE是高辛烷值汽油的重要添加剂。
装置的生产工艺采用齐鲁化工研究院开发的混相醚化专利技术。
装置分为两个操作单元：醚化反应及精馏单元和甲醇回收单元，完成醚化反应，精馏，碳四水洗甲醇回收四个工序。
异丁烯与甲醇再强酸阳离子交换树脂的作用下，在一定的温度和压力条件下发生加成反应生成甲基叔丁基醚—MTBE。
1.2 流程简介来自外界的混合碳四与甲醇分别进入碳四原料罐V101和甲醇原料罐V102，经原料泵的加压，和进料预热器的预热后，从反应器的顶部进入反应器R102，从反应器出来的物料进入T101A，经过反应精馏后得到纯度约为88%的MTBE 产品。
T101A顶部物料进入T101B底部继续在T101B中反应，T101B的塔釜产物作为T101A的冷回流，碳四组分即反应剩的甲醇和未反应C4的共沸物从塔顶抽出进入甲醇萃取塔T102下部。
塔顶萃取出来的C4混合物出装置送入灌区，塔底的甲醇和水混合物进入甲醇蒸馏塔T103进行甲醇回收。
T103顶部回收的甲醇可打回V102回收利用。
2 操作中的问题2.1 问题的主要原因分析本装置的碳四原料来源于气分装置，后进入碳四原料罐V101，而气分装置的操作变动较大，出料量极不稳定，从而导致本装置碳四原料供应波动较大，甚至进料段时间出现中断V104液面会出现大幅度波动。
在操作中为了稳住原料罐液面只能迫不得已的频繁调整装置的进料量。
240中国石化海南炼油化工有限公司（简称海南炼化）60万吨/年气体分馏装置原料为脱硫脱硫醇后的催化裂化液化气，产品为丙烷、丙烯、碳四等，为下游聚丙烯装置、MTBE装置提供原料，原料催化液化气脱硫脱硫醇装置采用MDEA胺洗技术，液化气脱硫醇采用美国Merichem纤维膜接触脱硫醇技术。
但近年受新冠肺炎的疫情影响，国内乃至世界成品油消费大幅下滑，炼油企业汽、煤和柴油出厂困难，库存大幅上涨，医用聚丙烯材料价格飙升，中国丙烯行业已连续多年产量、当量消费全球第一[1]。
本文介绍了海南炼化气体分馏装置脱戊烷塔结焦情况介绍，结焦物的组成分析，结焦原因分析、采取调整手段及改造措施，从而保证气体分馏装置的安全平稳运行，达到增加效益的目的。
1 气分脱戊烷塔底结焦情况如图1所示.本装置按四塔流程设计，即脱丙烷塔、脱乙烷塔、丙烯塔和脱戊烷塔，其中，由于丙烯塔塔板数较多，分为两个塔串联操作。
经过脱丙烷塔塔顶为碳二碳三馏分，塔底为碳四碳五馏分；脱乙烷塔塔顶为碳二馏分，塔底为碳三馏分；丙烯塔进一步分离丙烯、丙烷；脱戊烷塔塔顶为碳四馏分，塔底为碳五馏分。
近期，气分装置脱戊烷塔底冷却器负荷降低、重沸器换热效率下降、戊烷产品泵不上量，导致脱戊烷塔液位上升，影响MTBE原料碳四质量，如图2所示，气分装置脱戊烷塔底重沸器换热水前后温差的变化趋势，判断气分脱戊烷塔塔底结焦，被迫切除塔底冷却器清焦，严重影响气分装置、MTBE装置的长周期运行。
图2 脱戊烷塔底重沸器冷后温度趋势2 气分脱戊烷塔底结焦物组成分析2.1 结焦物非金属分析从气分装置采出结焦物静置一段时间后，取出固体样品放置烘箱内，在70℃的温度下进行干燥，对干燥后的样品进行C、H、O、N、S等非金属的含量分析。
结焦物中含N、O元素，且C含量达63.53%，H含量仅有7.1%，S含量达到20.76%。
可初步判断结焦物中含有液化气脱硫过程中降解贫胺液的聚酰胺类物质、液化气脱硫醇过程中的部分二硫化物、不饱和聚合烃类物质的混合物。
脱丁烷塔改造及运行分析摘要：详细介绍了首套煤制烯烃项目脱丁烷塔运行原理及改造背景，结合上游原料关键组分含量和下游MTBE产品中重组分含量分析改造的必要性及设计需求，并对改造后的脱丁烷塔进行工艺参数优化，达到降低混合C4损失、满足碳四装置原料需求的目的。
关键词：脱丁烷塔改造混合C4损失重组分一、项目介绍神华包头煤制烯烃项目烯烃分离装置采用的是美国Lummus公司的前脱丙烷后加氢、丙烷洗工艺技术，将来自甲醇制烯烃装置的产品气通过三级压缩、酸性气体脱除、洗涤和干燥后，在高、低压脱丙烷塔进行初次分离。
高压脱丙烷塔顶物流经产品气四段压缩后送至脱甲烷塔，其塔顶产品主要是甲烷，经冷箱换热后得到燃料气。
高压脱丙烷塔底物流送至脱丁烷塔，得到C5以上产品和混合C4产品。
脱甲烷塔底物流送至脱乙烷塔进行C2和C3分离，塔顶C2进入乙烯精馏塔塔，塔顶产品即为聚合级乙烯产品。
塔底C3进入丙烯精馏塔，塔顶馏分便是聚合级丙烯。
聚合级的乙烯和丙烯产品分别送入聚乙烯装置和聚丙烯装置作原料，混合C4送至C4装置作为深加工原料。
同时，随着原油价格上涨、能源消费结构的变化、加工技术的进步，混合碳四作为石油化工基础原料用于生产具有高附加值的精细化工产品和合成橡胶等技术已成为石油化工研究和投资热点[1]。
因此，为了有效降低脱丁烷塔釜物料中的碳四损失，增加混合碳四产量，同时保证混合碳四质量满足下游装置原料需求，我公司经分析决定对脱丁烷塔进行改造。
二、脱丁烷塔改造1.脱丁烷塔运行原理脱丁烷塔为板式塔，塔内安装有47块塔盘，塔径1100mm，塔高为29000mm，进料口在28块塔盘上，塔顶设有热旁路调节塔压，塔釜设有蒸汽再沸器。
脱丁烷塔（160T605）从C5’s及更重的组分中分离出C4，s组分。
脱丁烷塔的进料来自低压脱丙烷塔（160T502）塔釜。
从界区外来的混合C4’s物流作为回流的补充。
脱丁烷塔顶采出C4产品送往烯烃罐区，作为碳四装置原料储备。

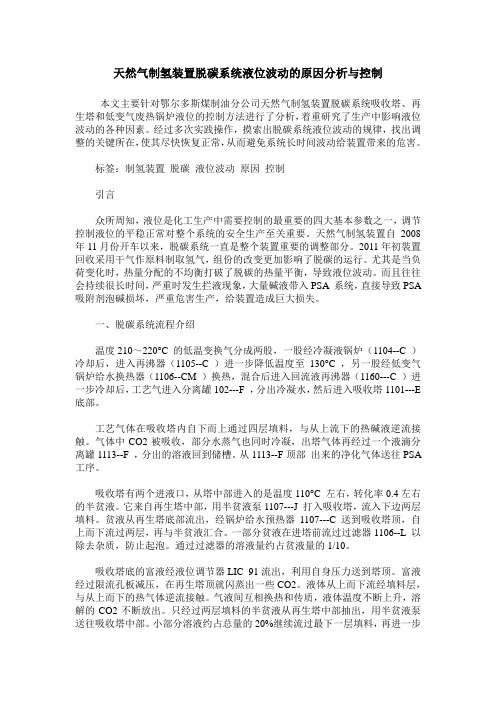

天然气制氢装置脱碳系统液位波动的原因分析与控制本文主要针对鄂尔多斯煤制油分公司天然气制氢装置脱碳系统吸收塔、再生塔和低变气废热锅炉液位的控制方法进行了分析，着重研究了生产中影响液位波动的各种因素。
