各种塔效率

实验七精馏塔塔板效率测定实验一、实验目的1、熟悉精馏单元操作过程的设备与流程；2、了解板式塔结构与流体力学性能；3、掌握精馏塔的操作方法与原理；4、学习精馏塔效率的测定方法。

二、实验原理蒸馏原理是利用混合物中组分间挥发度的不同来分离组分，经多次平衡分离的蒸馏过程称为精馏。

常见的精馏单元过程由精馏塔、冷凝器、再沸器、加料系统、回流系统、产品贮槽、料液贮槽及测量仪表等组成。

精馏塔本身又分为板式精馏塔和填料精馏塔，本产品为板式精馏塔。

可进行连续或间歇精馏操作，回流比可任意调节，也可以进行全回流操作。

在板式精馏塔中，混合液的蒸气逐板上升，在塔顶冷凝后回流液逐板下降。

气液两相在塔板上接触实现热质传递，从而达到分离的目的。

如果在每层塔板上，下降液体与上升蒸气处于平衡状态，则该塔板称为理论板。

然而在实际操作的精馏塔中，由于气液两相在塔板上接触的时间有限，气液两相不可能完全达到平衡，亦即实际塔板的分离效果达不到理论板的作用，因此精馏塔所需要的实际板数总是比理论板数要多。

对于二元物系，如已知其气液平衡数据，则根据精馏塔的原料液组成、进料热状况、操作回流比及塔顶馏出液组成、塔底釜液组成，即可以求出该塔的理论板数N t。

1、精馏塔的正常与稳定操作精馏塔从开车到正常稳定操作是一个从不稳定到稳定、不正常到正常的渐进过程。

因为刚开车时，塔板上均没有液体，蒸汽可直接穿过干板到达冷凝器，被冷凝成液体后再返回塔内第一块塔板，并与上升的蒸汽接触；而后，逐板溢流至塔釜。

首先返回塔釜的液体经过的塔板数最多，达到的气液平衡次数也最多，所以其轻组分的含量必然最高；而第一块塔板上的液体轻组分含量反而会比它下面的塔板上的液体轻组分含量低一些，这就是“逆行分馏”现象。

从“逆行分馏”到正常精馏，需要较长的转换时间。

对实验室的精馏装臵，这一转换时间至少需30分钟以上。

而对于实际生产装臵，转换时间有可能超过2小时。

所以精馏塔从开车到稳定、正常操作的时间也必须保证在30 分钟以上。

塔效率计算公式塔效率是化工原理中一个非常重要的概念，咱们今天就来好好聊聊塔效率的计算公式。

在化工生产中，塔设备是经常会用到的，比如精馏塔、吸收塔等等。

要想知道这些塔设备工作得好不好，就得靠塔效率这个指标来衡量。

塔效率的计算公式其实有好几种，咱先来说说总板效率。

总板效率ET 可以用实际所需的理论板数 NT 和实际板数 NP 来计算，公式就是ET = NT / NP 。

比如说有一个精馏塔，要分离两种混合物，经过计算发现，理论上需要 10 块板才能达到理想的分离效果，但实际上这个塔有 20 块板。

那通过公式一算，总板效率就是 0.5 。

这就意味着这个塔的效率还有很大的提升空间。

再来讲讲默弗里板效率。

默弗里板效率又分为单板效率和全塔效率。

单板效率有气相单板效率和液相单板效率。

气相单板效率 Emv 等于（yn - yn+1）/（yn* - yn+1），液相单板效率 EmL 等于（xn - xn-1）/（xn - xn-1*）。

这里的 yn 、yn+1 、xn 、xn-1 是塔内不同位置的气液相组成，yn* 、xn-1* 是与 yn+1 、xn 成平衡的气液相组成。

我给您举个例子吧。

有一次我去工厂实习，就碰到了一个关于塔效率计算的实际问题。

那是一个吸收塔，用来吸收废气中的有害物质。

工程师们正在为塔的效率不高而发愁，我跟着他们一起研究。

我们测量了塔内不同位置的气液相组成，然后按照默弗里板效率的公式进行计算。

发现有几块板的单板效率特别低，经过仔细排查，原来是塔板上的开孔不均匀，导致气液接触不充分。

找到问题所在后，进行了改进，塔的效率果然提高了不少。

全塔效率呢，则是各单板效率的某种平均值。

在实际应用中，选择哪种塔效率计算公式，得根据具体的情况来定。

而且，计算塔效率可不仅仅是为了得到一个数字，更重要的是通过这个数字来分析塔的运行状况，找出问题，进行优化改进，提高生产效率，降低成本。

总之，塔效率的计算公式虽然看起来有点复杂，但只要咱们掌握了基本原理，多结合实际情况去分析，就能够轻松应对啦。

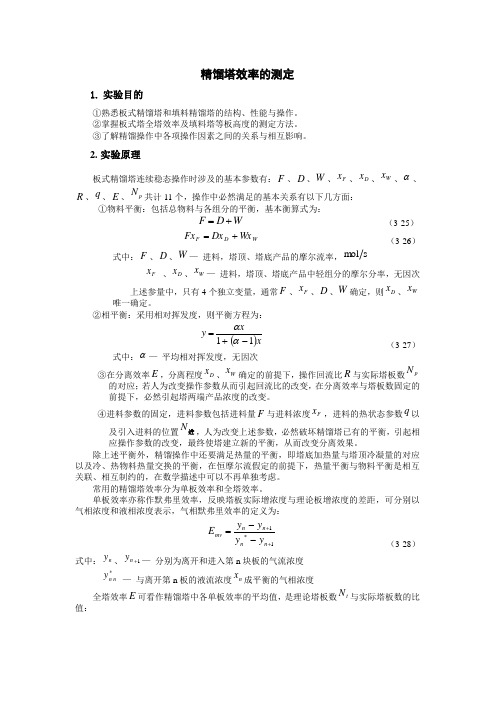

精馏塔效率的测定1. 实验目的①熟悉板式精馏塔和填料精馏塔的结构、性能与操作。

②掌握板式塔全塔效率及填料塔等板高度的测定方法。

③了解精馏操作中各项操作因素之间的关系与相互影响。

2. 实验原理板式精馏塔连续稳态操作时涉及的基本参数有：F 、D 、W 、F x 、D x 、W x 、α、R 、q 、E 、p N 共计11个，操作中必然满足的基本关系有以下几方面：①物料平衡：包括总物料与各组分的平衡，基本衡算式为：W D F += （3-25）W D FWx Dx Fx += （3-26） 式中：F 、D 、W — 进料，塔顶、塔底产品的摩尔流率，s m olF x 、D x 、W x — 进料，塔顶、塔底产品中轻组分的摩尔分率，无因次上述参量中，只有4个独立变量，通常F 、F x 、D 、W 确定，则D x 、W x 唯一确定。

②相平衡：采用相对挥发度，则平衡方程为：()x x y 11-+=αα （3-27）式中：α— 平均相对挥发度，无因次 ③在分离效率E ，分离程度D x 、W x 确定的前提下，操作回流比R 与实际塔板数pN 的对应；若人为改变操作参数从而引起回流比的改变，在分离效率与塔板数固定的前提下，必然引起塔两端产品浓度的改变。

④进料参数的固定，进料参数包括进料量F 与进料浓度F x ，进料的热状态参数q 以及引入进料的位置进N ，人为改变上述参数，必然破坏精馏塔已有的平衡，引起相应操作参数的改变，最终使塔建立新的平衡，从而改变分离效果。

除上述平衡外，精馏操作中还要满足热量的平衡，即塔底加热量与塔顶冷凝量的对应以及冷、热物料热量交换的平衡，在恒摩尔流假定的前提下，热量平衡与物料平衡是相互关联、相互制约的，在数学描述中可以不再单独考虑。

常用的精馏塔效率分为单板效率和全塔效率。

单板效率亦称作默弗里效率，反映塔板实际增浓度与理论板增浓度的差距，可分别以气相浓度和液相浓度表示，气相默弗里效率的定义为：11+*+--=n n n n mv y y y y E （3-28） 式中：n y 、1+n y — 分别为离开和进入第n 块板的气流浓度n *n y — 与离开第n 板的液流浓度n x 成平衡的气相浓度全塔效率E 可看作精馏塔中各单板效率的平均值，是理论塔板数t N 与实际塔板数的比值：%N N E pt 100⨯= （3-29） 精馏塔操作中，抽样测定某塔板上下方的气、液流浓度，则可确定该板的单板效率，测定塔顶、塔底产品浓度，并依据操作参数计算达到该分离程度所需的理论板数，则可确定该塔的全塔效率。

精馏塔全塔效率计算公式精馏塔是化工生产中非常重要的设备，用于分离混合物中的不同组分。

而全塔效率则是衡量精馏塔性能的一个关键指标。

要了解精馏塔全塔效率的计算公式，咱们得先弄明白全塔效率到底是个啥。

简单来说，全塔效率就是实际塔板数与理论塔板数的比值。

全塔效率的计算公式通常可以表示为：$E_T = \frac{N_{实际}}{N_{理论}}$ 。

这里的 $E_T$ 就是全塔效率啦。

那怎么去确定实际塔板数和理论塔板数呢？实际塔板数呢，就是咱们在设计或者实际运行中实实在在数出来的塔板数量。

理论塔板数就有点复杂啦，得通过一些复杂的热力学计算和相平衡关系来确定。

我记得有一次在化工厂实习的时候，就碰到了关于精馏塔效率计算的问题。

当时我们小组负责优化一个精馏塔的工艺参数，以提高产品的纯度和产量。

为了计算全塔效率，我们可真是费了好大的劲儿。

我们先收集了各种数据，像温度、压力、流量等等，然后根据混合物的性质和分离要求，运用复杂的公式和图表进行理论塔板数的计算。

这个过程中，数据稍微有点偏差，计算结果就相差很大。

比如说，在测量温度的时候，因为温度计的精度问题，导致温度数据有了一点小误差，结果算出来的理论塔板数就不太准确。

后来我们反复检查、校准仪器，重新测量数据，才得到了比较可靠的结果。

在确定了实际塔板数和理论塔板数之后，代入全塔效率的计算公式，就能得出全塔效率啦。

通过计算全塔效率，我们可以评估精馏塔的性能，找出可能存在的问题，比如塔板结构不合理、操作条件不合适等等。

总之，精馏塔全塔效率的计算公式虽然看起来简单，但是要准确计算和应用，还需要我们对精馏过程有深入的理解，对数据的收集和处理要非常严谨。

只有这样，才能真正发挥全塔效率这个指标的作用，让精馏塔更好地为化工生产服务。

希望通过我的讲解，能让您对精馏塔全塔效率的计算公式有更清楚的认识。

要是在实际应用中遇到问题，别着急，多思考、多尝试，总会找到解决办法的！。

试验十二精馏塔的操作与塔效率的测定一、试验目的1.了解填料塔各局部的构造及精馏过程2.生疏填料塔的操作方法3.学会测定精馏塔的总板效率和单板效率二、试验原理〔一〕维持稳定的精馏过程连续操作的条件；〔二〕依据进料量及组成、产品的分别要求，严格维持物料平衡。

1)总物料平衡---在精馏塔操作时，物料的总进料量应当等于总出料量，即：F =W +D当总物料量不平衡时，进料量大于出料量时，会引起淹塔；相反出料量大于进料量时，会引起塔釜干料，最终都将破坏精馏塔的正常操作。

2)各组分的物料平衡：在满足总物料平衡的条件下，应同时满足下式Fx =Dx +WxFi Di Wix , xD wi肯定的状况下，应严格保证馏出液 D 和釜液 W 的采出率为：D x -x W D= F W , F x -xd W F=1 -F假设塔顶采出率 D/F 过大，即使精馏塔有足够的分别力量，在塔顶仍不能获得规定的合格产品。

〔三〕精馏塔应当有足够的分别力量。

在塔板数肯定的状况下，正常的精馏操作过程要有足够的回流比，才能保证肯定的分别效果，才能获得合格的产品。

一般应跟据设计的回流比严格掌握回流量，回流量=RD.〔四〕应有正常的气液负荷量，避开发生以下不正常操作。

(1)填料塔操作时，液体自塔上部进入，均匀喷洒在截面上，在填料层内液体沿填料外表呈膜状流下，气体自塔下部进入，通过填料缝隙中的自由空间从塔上部排出，气液两相在填料内进展逆流接触，填料上液膜外表为气液两相的主要传质外表，液体能否成膜与填料外表的润湿有关，因此正确选择填料与填料的外表处理有关。

(2) 填料塔在低气速下操作，气速造成的阻力较小，液膜厚度与气体流量关系不大，此时液相为分散相，气体为连续相。

随气速增加，液膜增厚，塔内自由面积削减，塔压降加大。

当气液流量到达某肯定值时，气液两相交互作用猛烈，会消灭液泛现象；塔内滞液量增加，液相转为连续相，气相转化为分散相，以气液形式穿过液层，此时液体返混和气体的液沫夹带现象严峻，传质效果极差，因此填料塔的操作肯定要掌握在某一气液比范围内。
