电气装置安装工程质量检验及评定规程第1部分：通则DL/T 5161.1—2018前言DL/T 5161《电气装置安装工程质量检验及评定规程》分为17个部分，分别如下：——第l部分：通则；——第2部分：高压电器施工质量检验；——第3部分：电力变压器、油浸电抗器、互感器施工质量检验；——第4部分：母线装置施工质量检验；——第5部分：电缆线路施工质量检验；——第6部分：接地装置施工质量检验；——第7部分：旋转电机施工质量检验；——第8部分：盘、柜及二次回路接线施工质量检验；——第9部分：蓄电池施工质量检验；——第10部分：66kV及以下架空电力线路施工质量检验；——第11部分：通信工程施工质量检验；——第12部分：低压电器施工质量检验；——第13部分：电力变流设备施工质量检验；——第14部分：起重机电气装置施工质量检验；——第15部分：爆炸及火灾危险环境电气装置施工质量检验；——第16部分：1kV及以下配线工程施工质量检验；——第17部分：电气照明装置施工质量检验。
本部分是DL/T 5161的第1部分。
本部分是根据国家能源局下达的2012年第一批能源领域行业标准制（修）订计划（国能科技（2012）83号）的安排，对DL/T 5161.1-2002所做的修订。
本次修订的主要内容有：1、将原标准适用范围调整为适用于单机容量1000MW级及以下发电工程和750kV及以下变电工程的电气装置安装；2、增加了“2基本规定”；3、取消了对施工单位内部班组/工地/质检部三级质量验评机构的具体要求，合并为施工单位；4、取消了单位工程“优良”等级，分项工程、分部工程、单位工程只设“合格”等级；5、修改了发电工程施工质量验收范围划分表，增加了烟气脱硝装置安装单位工程，增加了厂用电电源管理系统安装、空冷岛电气设备安装、等离子点火系统电气设备安装等分部工程；6、修改了变电工程施工质量验收范围划分表，增加了串联电容补偿装置设备安装单位工程；7、修改了分项/分部/单位工程质量验收表表式，删除了单位工程设备、材料出厂试验报告及合格证登记表、单位工程设计变更及材料代用通知单登记表、设备缺陷通知单；8、删除了2002版第11部分：电梯电气装置施工质量检验部分，将通则中的通信工程施工质量检验部分独立出来，成为DL/T5161.11。

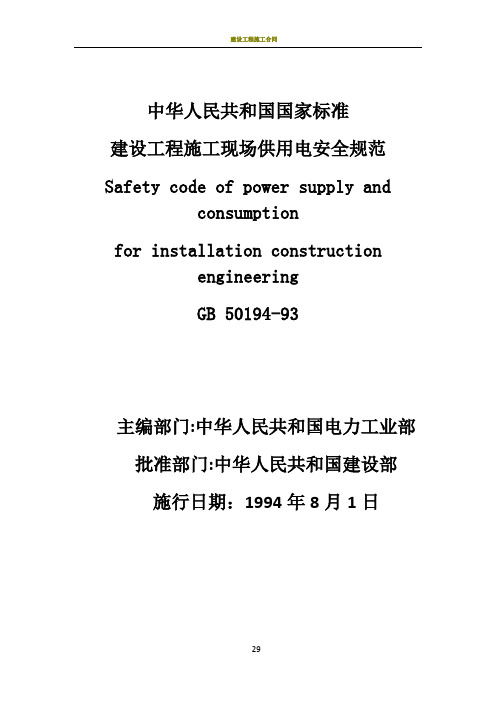

中华人民共和国国家标准建设工程施工现场供用电安全规范Safety code of power supply andconsumptionfor installation constructionengineeringGB 50194-93主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期：1994年8月1日1 总则1.0.1 为在建设工程施工现场供用电中贯彻执行：“安全第一、预防为主”的方针，确保在施工现场供用电中的人身安全和设备安全，并使施工现场供用电设施的设计、施工、运行及维护做到安全可靠，确保质量，经济合理，制定本规范。
1.0.2 本规范适用于一般工业与民用建设工程，电压在10KV及以下的施工现场供用电设施的设计、施工、运行及维护。
但不适用于水下、井下和矿井等特殊工程。
1.0.3 建设工程施工现场供用电的安全、可靠，除执行本规范外，尚应符合国家现行有关标准、规范的规定。
2 发电设施、变电设施、配电设施2.1 发电设施2.1.1 在远离电源或电源不能满足要求的施工现场，可装设柴油发电机、列车电站等发电设施。
2.1.2 发电站的站址选择应符合下列要求：2.1.2.1 靠近负荷中心。
2.1.2.2 交通运输及线路引出方便。
2.1.2.3 设在污染源全年最小频率风向的下风侧。
2.1.2.4 远离施工危险地段。
2.1.3 发电站站区内平面布置应符合下列要求：2.1.3.1 建筑物力求紧凑，符合生产运行程序。
2.1.3.2 发电机房设在站区内全年最小频率风向的上风侧；控制室、配电室设在机房的下风侧。
2.1.3.3 冷却水池、喷水池设在机房和室外配电装置冬季最小频率风向的上风侧。
2.1.3.4 站内地面排水坡度不应小于0.5%。
2.1.4 燃油罐宜采用钢制油罐，其数量不应少于2个。
2.1.5 事故油池应设在发电机房外，其与发电机房外墙的距离不应小于5m。
事故油池的贮油量不应少于全部日用燃油的燃油量。

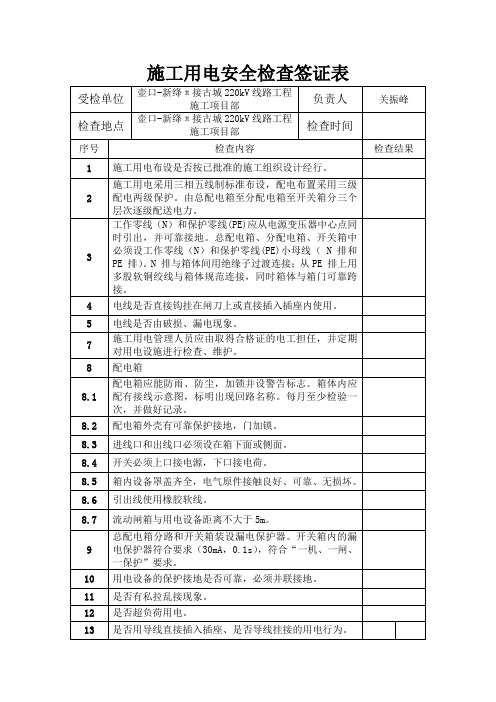

施工用电安全检查签证表受检单位壶口-新绛π接古城220kV线路工程施工项目部负责人关振峰检查地点壶口-新绛π接古城220kV线路工程施工项目部检查时间序号检查内容检查结果1 施工用电布设是否按已批准的施工组织设计经行。
2 施工用电采用三相五线制标准布设，配电布置采用三级配电两级保护。
由总配电箱至分配电箱至开关箱分三个层次逐级配送电力。
3 工作零线（N）和保护零线(PE)应从电源变压器中心点同时引出，并可靠接地。
总配电箱、分配电箱、开关箱中必须设工作零线（N）和保护零线(PE)小母线（ N 排和PE 排）。
N 排与箱体间用绝缘子过渡连接；从PE 排上用多股软铜绞线与箱体规范连接，同时箱体与箱门可靠跨接。
4 电线是否直接钩挂在闸刀上或直接插入插座内使用。
5 电线是否由破损、漏电现象。
7 施工用电管理人员应由取得合格证的电工担任，并定期对用电设施进行检查、维护。
8 配电箱8.1 配电箱应能防雨、防尘，加锁并设警告标志。
箱体内应配有接线示意图，标明出现回路名称。
每月至少检验一次，并做好记录。
8.2 配电箱外壳有可靠保护接地，门加锁。
8.3 进线口和出线口必须设在箱下面或侧面。
8.4 开关必须上口接电源，下口接电荷。
8.5 箱内设备罩盖齐全，电气原件接触良好、可靠、无损坏。
8.6 引出线使用橡胶软线。
8.7 流动闸箱与用电设备距离不大于5m。
9 总配电箱分路和开关箱装设漏电保护器。
开关箱内的漏电保护器符合要求（30mA，0.1s），符合“一机、一闸、一保护”要求。
10 用电设备的保护接地是否可靠，必须并联接地。
11 是否有私拉乱接现象。
12 是否超负荷用电。
13 是否用导线直接插入插座、是否导线挂接的用电行为。
序号检查内容检查结果14 插座，开关无损坏。
15 是否一个开关或一个插座接两台及以上电气设备或电动工具。
16 在标准三相五线制系统中，用电设备均应采用接零保护（接PE线），严禁采用接地保护。
17 在总配电箱、分配电箱、开关箱处，PE 排就近设重复接地装置。
DL/T5417-20097 电气工程7.1 一般规定7.1.1 分项工程项目施工完毕，应经班组自检合格后，方可按本标准中的要求，逐级进行质量检验、评定、验收、签字。
7.1.2 分项工程施工质量检验，只设“合格”级别，并且必须合格。
7.1.3 分项工程检验项目的检验结果，全部达到质量标准，该分项工程应评为“合格”，如果因设备原因，无法调整或修理，此分项工程可不参加验收评定。
7.1.4 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定：1 检验项目检验结果，没有全部达到质量标准。
2 设计及制造厂对质量标准有数据要求，而检验结果栏中没有填写实测数据。
3 质检人员签字不齐全。
7.1.5 各级质检人员，对分项工程质量检查、验收及评定，应采用实测实量量化数据的方法，验平表应按档案管理规定整理归档，移交建设单位。
7.1.6 分部工程质量只设“合格”，且应符合如下规定：1 分部工程验收、评定，应按7.3.2规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。
2 所有分部工程质量检验评定，应全部合格。
3 设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。
4 各级质检人员对带电或试运结果所做的结论应确切，并签名验收。
7.1.7 单位工程质量设“合格”及“优良”两个等级，其检验及评定，应按表7.3.1单位工程质量验收评定表的内容进行。
1 单位工程质量验收具备下列条件，应评为“合格”。
1）所属分部工程项目，质量验收及评定应全部合格。
2）所属设备及其系统带电或试运应试运正常，并已经签字验收。
3）对本单位工程资料核查结果，执行表7.3.4规定，应资料、签字齐全。
2 单位工程质量验收，具备如下条件，应评为“优良”。
1）所属分部工程项目，质量检验及评定应全部合格。
2）脱硫工程电气配电装置受电应一次成功。
3）所属设备、系统带电或试运应正常，并已签字验收。
4）按照本标准执行表7.3.4规定，应对本单位工程资料进行核查，核查结果应资料齐全、数据准确、签字齐全、可查性强。
重要设施安全检查签证记录表号：SAQB-TZH-T03-014 项目名称：蒙西1000千伏变电站新建工程编号：001重要设施名称电焊机计划使用时间2015年 06 月 28日作业负责人方龙弟（南京畅隆一队）计划停用时间年月日检查内容检查标准及要求检查结果（合格√，不合格×，未检查/）电焊机1、操作人员是否正确使用劳动用品，操作人员是否经过专业培训，持证上岗，并定期复审证件。
2、电焊机一次侧电源线必须绝缘良好，不得随地拖拉，符合规范，进线处必须设置防护罩。
3、电焊机二次接线宜采用YHS型橡皮护套、铜芯多股软电缆，电缆长度不应超过30米，且接头不得超过三个。
4、移动和固定的电焊机外壳和作业平台必须有可靠的保护接地，接地电阻不得大于4欧。
5、电焊机的裸露导电部分和转动部分应装有安全防措施，且每台电焊机必须配有操作规程牌和灭火器。
6、电焊机是否设单独的开关箱，交流电焊机是否安装焊机专用漏电保护器。
应用三相五线制应用触电保安器接地良好电缆敷设整体评价施工项目部检查结论：施工项目经理：日期：年月日监理项目部检查结论：专业监理工程师：日期：年月日注：重要设施包括大中型起重机械、整体提升脚手架或整体提升工作平台、模板自升式架设设施，脚手架，施工用电、水、气等力能设施，交通运输管道和危险品库房等：每一处重要设施填写一张表。
重要设施安全检查签证记录表号：SAQB-TZH-T03-014 项目名称：蒙西1000千伏变电站新建工程编号：002重要设施电焊机计划使用时间2015年06 月 28日名称作业负责人丁五国（南京畅隆二队）计划停用时间年月日检查内容检查标准及要求检查结果（合格√，不合格×，未检查/）电焊机1、操作人员是否正确使用劳动用品，操作人员是否经过专业培训，持证上岗，并定期复审证件。
2、电焊机一次侧电源线必须绝缘良好，不得随地拖拉，符合规范，进线处必须设置防护罩。
3、电焊机二次接线宜采用YHS型橡皮护套、铜芯多股软电缆，电缆长度不应超过30米，且接头不得超过三个。
