1.世界各国地面数字电视广播系统发展概况目前国际上存在四种地面数字电视广播制式他们是ATSC、DVB-T、ISDB-T、和中国的DTTB标准，如下：美国的ATSC制式颁布于1996年，其外编码采用RS编码，内编码采用格栅编码TCM,数字调制方式为单载波，8VSB调制，广泛应用于中北美，巴西和韩国等国家。
美国国会1998年就明确要求到2006年将全美的电视发射信号由模拟系统转为数字系统，但市场需求一直不旺。
美国国会近两年一再督促有关各方加快实现数字化的步伐。
按其新要求，到2004年，35英寸以上的电视机必须是数字电视机；2006年电视发射系统实现数字化，模拟信号停送；到2007年，所有上市的电视机，无论大小，一律实现数字化。
美国国会已经批准1600家电视台拥有一个分立的数字电视频道，目前 1037家电视台完成了数字化过渡，覆盖202个市场，可服务99.35%的美国电视家庭。
欧洲的DVB-T制式颁布于1996年，其外编码采用RS编码，内编码采用卷积编码,数字调制方式为多载波，OFDM调制，广泛应用于欧洲，亚太地区的新加坡和澳大利亚等国家。
以德国为例：德国柏林2003年8月关闭模拟广播，成为世界上首个只能收到数字信号的地区之后，德国西部和北部地区的地方传媒管理机构和商业广播机构也签署了向2400万户居民开展数字广播服务的合同。
预计到2004年5月，这两个地区的用户将可以收看到16个数字电视频道，频道数量到11月将增至24个，模拟广播同时关闭。
目前已有17万台机顶盒售出。
德国官方消息，德国将在2010年普及数字电视，同时停播模拟电视。
日本的ISDB-T制式颁布于1999年，其外编码采用RS编码，内编码采用卷积编码,数字调制方式为COFDM多波段分13个段。
应用于日本本土。
日本于1999年12月1日正式开始数字地面电视广播。
日本政府决心将数字广播发展成为国家标准，2006年底在全国普及数字电视。
目前，数字电视还只局限于3个大城市，潜在家庭用户大约1200万。
世界各国电视制式览表PAL制式澳洲、奥地利、比利时、中国、捷克共和国、丹麦、芬兰、德国、英国、荷兰、香港、意大利、科威特、马来西亚、纽西兰、挪威、葡萄牙、新加波、斯洛伐克共和国、西班牙、瑞典、瑞士、泰国等PAL-M制式巴西PAL-N制式阿根廷、巴拉圭、乌拉圭、NTSC制式巴哈马群岛、玻利维亚、加拿大、中美洲各国、智利、歌伦比亚、厄瓜多而、牙买加、日本、韩国、墨西哥、秘鲁、苏利南、菲律宾、美国、委内瑞拉等SECAM制式保加利亚、法国、圭亚那、匈牙利、伊朗、伊拉克、摩纳哥、波兰、俄罗斯、乌克兰等世界各国及地区电视制式与频道3.1 国际《无线电规则》广播业务频率划分表（米波、分米波）注：Ⅰ区——欧洲、非洲、土耳其、阿拉伯半岛、蒙古和苏联亚洲部分。
Ⅱ区——南、北美洲。
Ⅲ区——亚洲（土耳其、阿拉伯半岛、蒙古和苏联亚洲部分除外）和大洋洲。
说明;1979年国际电信联盟在日内瓦召开世界无线电行政大会，修改了电际《无线电视规则》，自1982年1月1日起生效。
新规则关于国际广播频率划分部分的修改如下：（1）中波广播段：自525～1605kHz上移 1.5kHz，成为526.5～1606.5kHz。
东南亚五国和澳、新二国的中波广播又扩展了1606.5～1705kHz一段，作为次要业务。
（2）短波广播段：9MHz频段由9500～9775kHz扩展为9500～9900kHz，11MHz频段由11700～11975kHz扩展为11650～12050kHz，15MHz频段由15100～15450kHz扩展为15100～15600kHz，17MHz频段由17700～17900kHz扩展为17550～17900kHz，21MHz频段由21450～21750kHz扩展为21450～21850kHz，新增13MHz频段——13600～13800kHz。
26MHz频段由25600～26100kHz压缩到25670～26100kHz。
（3）米波/分米波广播段：我国米波段第1～12电视频道（48.5～72.5MHz，76～92MHz和167～223MHz），调频广播频段（88～108MHz），以及分米波电视频道（470～566MHz和606～958MHz），均已列入新的国际频率划分表中，作为主要业务。

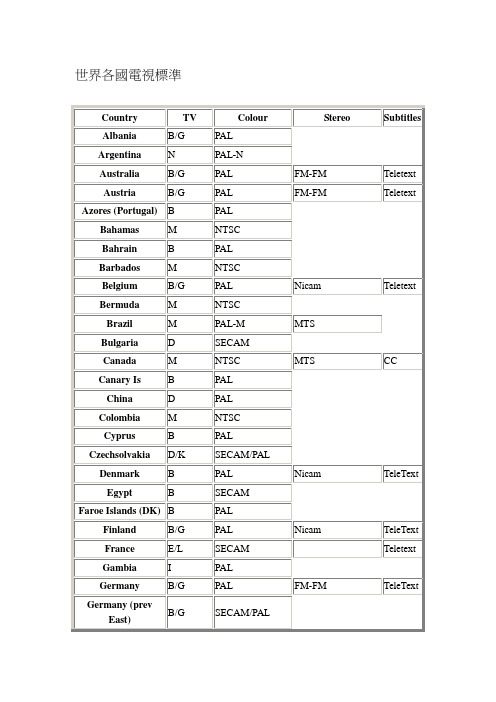

世界各國電視標準NTSC/525 Advantages∙Higher Frame Rate - Use of 30 frames per second (really 29.97) reduces visible flicker.∙Atomic Colour Edits - With NTSC it is possible to edit at any 4 field boundary point without disturbing the colour signal.∙Less inherent picture noise - Almost all pieces of video equipment achieve better signal to noise characteristics in their NTSC/525 form than in theirP AL/625.NTSC/525 Disadvantages∙Lower Number of Scan Lines - Reduced clarity on large screen TVs, line structure more visible.∙Smaller Luminance Signal Bandwidth - Due to the placing of the colour sub-carrier at 3.58MHz, picture defects such as moire, cross-colour, and dot interference become more pronounced. This is because of the greaterlikelihood of interaction with the monochrome picture signal at the lowersub-carrier frequency.∙Susceptablity to Hue Fluctuation - Variations in the colour subcarrier phase cause shifts in the displayed colour, requiring that the TV receivers be equiped with a Hue adjustment to compensate.∙Lower Gamma Ratio - The gamma value for NTSC/525 is set at 2.2 as opposed to the slightly higher 2.8 defined for P AL/625. This means thatP AL/625 can produce pictures of greater contrast.∙Undesirable Automatic Features - Many NTSC TV receivers feature an Auto-Tint circuit to make hue fluctuations less visible to uncritical viewers.This circuit changes all colours approximating to flesh tone into a "standard"fleshtone, thus hiding the effects of hue fluctuation. This does mean however that a certain range of colour shades cannot be displayed correctly by these sets. Up-market models often have this (mis)feature switchable, cheaper sets do not.PAL/625 Advantages∙Greater Number of Scan Lines - more picture detail.∙Wider Luminance Signal Bandwidth - The placing of the colour Sub-Carrier at 4.43MHz allows a larger bandwidth of monochromeinformation to be reproduced than with NTSC/525.∙Stable Hues - Due to reversal of sub-carrier phase on alternate lines, any phase error will be corrected by an equal and oposite error on the next line, correcting the original error. In early P AL implementations it was left to the low resolution of the human eye's colour abilities to provide the averaging effect; it is now done with a delay line.∙Higher Gamma Ratio - The gamma value for P AL/625 is set at 2.8 as opposed to the lower 2.2 figure of NTSC/525. This permits a higher level of contrast than on NTSC/525 signals. This is particularly noticable when usingmulti-standard equipment as the contrast and brightness settings need to be changed to give a similar look to signals of the two formats.PAL/625 Disadvantages∙More Flicker - Due to the lower frame rate, flicker is more noticable on P AL/625 transmissions; particularly so for people used to viewing NTSC/525 signals.∙Lower Signal to Noise Ratio - The higher bandwidth requirements cause P AL/625 equipment to have slightly worse signal to noise performance than it's equivalent NTSC/525 version.∙Loss of Colour Editing Accuracy - Due to the alternation of the phase of the colour signal, the phase and the colour signal only reach a common pointonce every 8 fields/4 frames. This means that edits can only be performed to an accuracy of +/- 4 frames (8 fields).∙Variable Colour Saturation - Since P AL achieves accurate colour through cancelling out phase differences between the two signals, the act of cancelling out errors can reduce the colour saturation while holding the hue stable.Fortunately, the human eye is far less sensitive to saturation variations than to hue variations, so this is very much the lesser of two evils.SECAM/625 Advantages∙Stable Hues and Constant Saturation - SECAM shares with P AL the ability to render images with the correct hue, and goes a step further in ensuringconsistant saturation of colour as well.∙Higher Number of Scan Lines - SECAM shares with P AL/625, the higher number of scan lines than NTSC/525.SECAM/625 Disadvantages∙Greater Flicker - (See P AL/625)∙Mixing of two synchronous SECAM colour signals is not possible - Most TV studios in SECAM countries originate in P AL and transcode prior tobroadcasting. More advanced home systems such as SuperVHS, Hi-8, andLaserDisc work internally in P AL and transcode on replay in SECAM market models.∙Patterning Effects - The FM subcarrier causes patterning effects even on non-coloured objects.∙Lower monochrome Bandwidth - Due to one of the two colour sub-carriersbeing at 4.25MHz (in the French Version), a lower bandwith of monochrome signal can be carried.Incompatibility between different versions of SECAM - SECAM being at least partially politically inspired, has a wide range of variants, many ofwhich are incompatible with each other. For example between French SECAM with uses FM subcarrier, and MESECAM which uses an AM subcarrier.。
三种数字电视标准的比较1、引言众所周知，模拟电视有NTSC、PAL和SECAM三种标准。
目前，数字电视也陷入这种局面，美国、欧洲和日本各自形成三种不同的数字电视标准。
美国的标准是ATSC（Advanced Television System Committee先进电视制式委员会）；欧洲的标准是DVB（Digital Video Broadcasting 数字视频广播）；日本的标准是ISDB（Integrated Services Digital Broadcasting 综合业务数字广播）。
现在，数字电视尚无统一的国际标准，本文就现行的三种数字电视标准分别予以介绍，并在技术规范、标准参数及特点等方面进行比较。
2、ATSC标准ATSC数字电视标准由四个分离的层级组成（图1所示），层级之间有清晰的界面。
最高层为图像层，确定图像的形式，包括像素阵列，幅型比和帧频。
第二层是图像压缩层?捎肕PEG-2图像压缩标准。
第三层是系统复用层，特定的数据被纳入不同的压缩包中，如节目1图像，节目2声音，或者辅助数据，采用MPEG-2系统标准。
最后一层是传输层，确定数据传输的调制和信道编码方案。
对于地面广播，其标准采用Zenith公司开发的8VSB，此系统可通过6MHz的地面广播频道实现19.3Mb/s的传输速率。
该标准也包含适合有线电视系统高数据率的16VSB模式，可在6MHz的有线信道中实现38. 6Mb/s的传输速率。
下面两层共同承担普通数据的传输，上面两层确定地普通数据传输的基础上运行的特定配置，如HDTV 或SDTV（标准清晰度电视）。
上面两层还确定ATSC标准支持的具体图像格式，共有18种格式（HDTV6种、SDTV12种），14种采用逐行扫描方式。
⑴HDTV，1920像素（H）×1080像素（V），宽高比16：9，帧频60Hz/隔行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制；⑵HDTV，1280像素（H）×720像素（V），宽高比16：9，帧频60Hz/逐行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制；⑶SDTV，704像素（H）×480像素（V），宽高比16：9或4：3，帧频60Hz/隔行扫描制，帧频60Hz/逐行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制；⑷SDTV，640像素（H）×480像素（V），宽高比4：3，帧频60Hz/隔行扫描制，帧频60Hz/逐行扫描制，帧频30Hz/逐行扫描制，帧频24Hz/逐行扫描制。
数字电视的二种国际标准目前数字电视主要有两种标准。
一是欧洲ETSI的DVB(日本DiBEG的ISDB-T源于DVB,不另作分类);二是美国先进电视委员会ATSC的DTV。
DVB家族分为三个部分:用于卫星数字电视广播的DVB-S;用于有线(同轴电缆)数字电视广播的DVB-C;以及用于地面数字电视广播的DVB-T。
其中DVB-S标准已为全球所认同;DVB-C为欧洲,澳大利亚,北美,南美等一些国家接受;而数字电视地面广播DVB-T已在欧洲,澳大利亚,新加坡进行了广泛的测试试验得到认可。
A TSC的DTV是一种地面数字电视广播标准,与DVB-T形成竞争,已在澳大利亚,新加坡等国家与DVB-T进行对比试验。
目前接受该标准的国家和地区有美国,加拿大,墨西哥,阿根廷,韩国,台湾等。
另外,北美地区在卫星数字电视广播方面接受DVB-S,DSS(休斯数字卫星系统);在有线数字电视广播方面接受OpenCable(美国CableLabs制定的数字有线标准，该标准接受ATSC制式以及国际电讯联盟（ITU）的ITU-T J.83的用于电视、声音和数据服务的有线数字多节目制式)。
数字电视采用MPEG-2压缩方式MPEG-2编码压缩系统较之其它压缩工具,对于给定的质量可提供较大的压缩率,并且具有广泛的节目素材来源。
在数据率达到一定程度时可以提供非常满意的图像质量以满足我们的需要。
DVB和DTV的视频都采用MPEG-2压缩。
DVB的音频采用MPEG第Ⅱ层音频(MUSICAM)。
DTV采用杜比AC-3立体声。
DVB如何工作?电视信号的发送由信源部分和信道部分组成。
将数字视频、音频和多媒体数据信号编码为MPEG-2视频、音频及多媒体信号,经过传输复用电路复用为信源输出信号。
可分别馈送至DVB-S/C/T信道。
DVB-S用于卫星信道。
卫星信道的特点是:可用频带宽、功率受限、干扰大、信噪比低。
所以要求采用可靠性高的信号调制方式、强的信号纠错能力,对带宽要求不是特别高。
6．2数字电视数字电视有三种广播传播方式。
(1)地面数字电视广播地面数字电视广播是由电视台在地面VHF／UHF广播信道上开路传输数字电视节目的广播，是最普及的电视广播方式。
由于地面广播信道情况复杂、干扰严重，面临多径传播而带来的符号间干扰，因此技术上的要求比较高，是要重点介绍的无线通信内容。
(2)卫星数字电视广播卫星电视广播是利用卫星作为微波中继站的一种电视广播通信手段。
在第5章已详细介绍了卫星通信技术，本章第3节还将专门介绍卫星数字电视广播的内容。
．(3)有线数字电视广播有线数字电视广播是利用电缆或光纤作为传输信道的广播电视系统，由于信道条件好，因此质量高，节目频道多，便于开展按节目收费(PPV)、节目点播(VOD)及其他双向业务。
严格地讲，有线电视数字广播属于有线通信，已超出本书讨论的范围，所以不准备进一步展开。
6．2．1世界主要数字电视标准正如模拟电视有PAL、NTSC、SECAM等制式一样，数字电视也要制定本身的标准。
目前世界上最主要的数字电视标准有三种：美国的ATSC、欧洲的DVB和日本的ISDB。
其中前两种标准用得较为广泛，特别是DVB已逐渐成为世界数字电视的主流标准。
(1)ATSC标准ATSC(Advanced Television System Committee)是美国高级电视系统委员会的简称，于1995年经美国联邦通信委员会正式批准成为美国的高级电视(ATV)国家标准。
ATSC标准规定了一个在6 MHz带宽内传输高质量的视频、音频和辅助数据的系统，在地面广播信道中能可靠地传输约19 Mb／s的数字信息，在有线电视频道中能可靠传输38 Mb／s的数字信息，该系统能提供的分辨率达常规电视的5倍之多。
ATSC被加拿大、韩国、阿根廷、中国台湾地区以及墨西哥采用，亚洲及中北美洲的许多国家也正在考虑使用。
(2)DVB标准DVB(Digital Video Broadcast)数字视频广播是欧洲广播联盟组织的一个项目。
