避雷器试验作业指导书1范围本作业指导书规定了碳化硅阀式避雷器的交接验收试验、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。
适合电力生产、基建、试验研究单位在碳化硅阀式避雷器的交接验收、预防性试验、检修过程中应用。
制定本指导书的目的是在检查碳化硅阀式避雷器的制造与安装质量，以及在检查运行中避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB50150电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。
3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进人试验场地。
a) 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。
b) 现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。
c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。
d) 试验现场应装设遮栏或围栏，悬挂“止步，高压危险!”的标示牌，严禁非试验人员进人试验场地。
e) 试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。
f) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
g) 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。
h) 开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。
i) 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。
当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
(完整版)避雷器检修作业指导书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 作业条件 (1)5 风险分析/危害辨识 (1)5.1 检修总体危害辨识 (1)5.2 文明施工作业措施 (1)6 组织及人员分工 (2)6.1 组织措施 (2)6.2 用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (3)10检修工序、工艺及质量标准 (3)10.1 修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (4)10.4工作结束 (4)11 设备检修质量验收卡 (5)12 备品备件检查（检验）记录 (7)13试运记录 (8)14不合格项目审批单 (9)15完工报告单 (10)16本检修项目其它反馈（由工作负责人填写） (12)220KV避雷器检修作业指导书1目的1.1 保证#1燃机220KV避雷器检修符合检修工艺质量要求和文明生产管理要求。
1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。
2 适用范围2.1 本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
《设备厂家说明书》4 作业条件4.1避雷器停电，办理检修工作票。
4.2作业组成员了解检修前避雷器的缺陷。
4.3作业组成员了解避雷器的运行状态。
4.4清点所有专用工具齐全，检查合适，试验可靠。
4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7准备好检修用的各易损件及材料。
4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
（完整版）避雷器检修作业指导书.docx目录1目的 (1)2适用范围 (1)3引用标准 (1)4作业条件 (1)5风险分析 / 危害辨识 (1)5.1检修总体危害辨识 (1)5.2文明施工作业措施 (1)6组织及人员分工 (1)6.1组织措施 (1)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (2)10检修工序、工艺及质量标准 (3)10.1修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (3)10.4工作结束 (4)11设备检修质量验收卡 (5)12备品备件检查（检验）记录 (6)13试运记录 (7)14不合格项目审批单 (8)15完工报告单 (9)16本检修项目其它反馈（由工作负责人填写） (10) #1 燃机 220KV避雷器检修作业指导书220KV避雷器检修作业指导书1目的1.1 保证 #1 燃机 220KV 避雷器检修符合检修工艺质量要求和文明生产管理要求。
1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。
2适用范围2.1本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
《设备厂家说明书》4作业条件4.1 避雷器停电，办理检修工作票。
4.2 作业组成员了解检修前避雷器的缺陷。
4.3 作业组成员了解避雷器的运行状态。
4.4 清点所有专用工具齐全，检查合适，试验可靠。
4.5 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4.6 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7 准备好检修用的各易损件及材料。
4.8 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
5风险分析 / 危害辨识5.1检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
避雷器试验作业指导书1 适用范围：本指导书适用于避雷器试验工作。
本指导书包括的试验项目有：1.1 绝缘电阻（含底座绝缘电阻）1.2 FZ型避雷器电导电流测量及非线性系数。
1.3 FS型避雷器的工频放电电压测量。
1.4 无间隙氧化锌避雷器的U1mA值及I0.75U1mA值。
氧化锌避雷器在运行电压下交流泄漏电流及阻性分量的测量1.5 有间隙氧化锌避雷器的工频放电电压测量1.6 计数器动作情况。
2 引用标准：《电力设备预防性试验规程》。
3 试验准备：3.1 试验条件：天气良好，试品及环境温度不低于+5℃，湿度不大于80%。
一次班将避雷器所有引线断开，并清除表面尘埃，将计数器断引。
同时高试班接好相关试验线。
3.2工作小组由4-5人组成，并经年度安全考试合格。
在有工作经验人员带领下进场。
3.3试验仪器：操作箱、试验变、电压表、KGS直流高压发生器、高静电发生器、MODER3124、放电棒、温湿度计、接地线、放电棒。
3.4安全措施：工作负责人与运行值班员按工作票上所列安全项目做安全措施，并检查合格，然后在工作票上签字，试验人员在工作负责人带领下进场，试验现场设遮拦派专人监护。
3.5记录铭牌和出厂值。
4 绝缘电阻：4.1试验接线：MODER3124“L”端子接于避雷器的高压端，“E”接于避雷器的另一端，将避雷器表面屏蔽后接与“G”端。
4.2试验步骤：4.2.1在具备试验安全条件下，将避雷器接地放电。
4.2.2检验MODER3124工作状况正常。
4.2.3底座绝缘兆欧表电压为1KV。
主绝缘兆欧表电压为2.5KV4.2.4试验结束或重复试验前，须将避雷器对地充分放电。
4.2.5与历年试验结果和同类避雷器相比较，应无明显变化。
4.2.6记录当时的气象条件等。
4.3注意事项：4.3.1在潮湿的天气时不应测量。
一般在干燥，晴天，环境温度不低于5℃，湿度不大于80%时进行测量。
4.3.2MODER3124的“L”和“E”端子接线不能对调。
防雷防静电检测作业指导书
1 作业指南
1.1 作业准备
1.1.1 计划检测
防雷防静电装置检测工作，每年必须在雷雨季节前进行检测。
全年检测不少于两次，并做好记录。
1.1.2 准备工具
检测工具必须经国家强检合格，并在有效期内，符合防爆要求。
1.1.3 安排人员
一名检测人员，检测人员应具备一定的专业知识。
另外安排一名设备管理员负责记录数据、一名警消员和二名其他人员(可视情况自定)协助。
1.2 阻值检测
1.2.1 断开接地线
作业人员找出接地体，断开接地线，并对检测点进行除锈处理。
1.2.2 测试
首先按要求找准两个接地点，两条导线要平行摆放，相距不少于15米。
测试人员按仪器检测程序操作，并准确读出数据，每个点不少于两次检测，误差较大时需重新测量。
参与检测人员必须熟练掌握检测技能，认真作业，确保检测质量。
1.2.3 记录、连接
及时记录数值，严禁弄虚作假。
1.3 整理归档
1.3.1 设备器材复位
加油站全部接地装置检测结束后，检查整理检测工具，并做好复
位保管工作。
1.3.2 数据整理、归档
写一份检测报告，做好记录，所测畋据必须认真填写存档，备查。
如发现阻值不符合有关规定时，要及时上报。
2 相关文件
3 相关记录
3.1 接地电阻测试记录
3.2 站长日志
3.3 设备管理台帐。
防雷检测作业指导书防雷检测作业指导书篇一：防雷接地作业指导书华电新疆昌吉热电厂2×330MW烟气脱硫建筑安装工程编制：审核：批准：湖南省工业设备安装公司华电昌吉脱硫项目部2010年7月20日华电新疆昌吉热电厂建筑安装工程防雷接地安装作业指导书目录1.编制依据.....................................................32.概述.........................................................33.主要工程量...................................................34.作业条件.....................................................35.作业方案.....................................................46.质量技术要求.................................................67.防雷接地质量通病及强制性条文................................118.安全文明施工管理制度和措施. (11)1.编制依据1.1华电新疆昌吉热电厂2*330MW烟气脱硫建筑安装工程《电气工程施工方案》1.2《电力建设施工及验收技术规范》（电气篇DL/T5190.5-2004）1.3《火电厂烟气脱硫工程施工质量验收及评定规程》（DL/T5417-2009）1.4中国华电工程（集团）有限责任公司设计院设计、提供的施工图 1.5设备厂家提供的安装图及技术资料1.6《电力建设安全工作规程》(2002版)1.7《火电施工质量检验及评定标准》（电气篇DL/T5161.1-5161.17-2002）1.8《交流电气装置的接地》〔DI/T621-1997〕《交流电气装置的过电压保护和绝缘配合》﹝DI/T620-1997）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.概述本工程脱硫岛区域内设置供保护接地、工作接地、防雷接地和防静电接地共用的闭合接地网，该闭合接地网以水平接地体为主、脱硫区闭合接地网的接地电阻不大于4欧姆，施工后进行实测、如不能满足要求需增加接地体，脱硫区域闭合接地网以四点连接至主厂区的接地网。

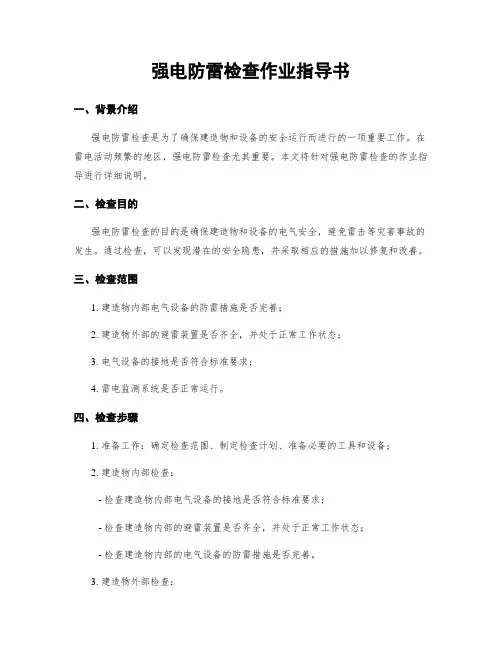

强电防雷检查作业指导书一、背景介绍强电防雷检查是为了确保建造物和设备的安全运行而进行的一项重要工作。
在雷电活动频繁的地区，强电防雷检查尤其重要。
本文将针对强电防雷检查的作业指导进行详细说明。
二、检查目的强电防雷检查的目的是确保建造物和设备的电气安全，避免雷击等灾害事故的发生。
通过检查，可以发现潜在的安全隐患，并采取相应的措施加以修复和改善。
三、检查范围1. 建造物内部电气设备的防雷措施是否完善；2. 建造物外部的避雷装置是否齐全，并处于正常工作状态；3. 电气设备的接地是否符合标准要求；4. 雷电监测系统是否正常运行。
四、检查步骤1. 准备工作：确定检查范围、制定检查计划、准备必要的工具和设备；2. 建造物内部检查：- 检查建造物内部电气设备的接地是否符合标准要求；- 检查建造物内部的避雷装置是否齐全，并处于正常工作状态；- 检查建造物内部的电气设备的防雷措施是否完善。
3. 建造物外部检查：- 检查建造物外部的避雷装置是否齐全，并处于正常工作状态；- 检查建造物外部的接地装置是否符合标准要求；- 检查建造物外部的防雷网是否完好。
4. 雷电监测系统检查：- 检查雷电监测系统的传感器是否正常工作；- 检查雷电监测系统的报警装置是否正常；- 检查雷电监测系统的数据记录是否准确可靠。
5. 检查记录和整理：将检查结果进行记录，并整理出检查报告。
五、检查要点1. 接地装置的检查：- 确保接地电阻符合标准要求；- 检查接地装置的连接是否坚固可靠；- 检查接地装置的防腐蚀性能是否良好。
2. 避雷装置的检查：- 确保避雷装置的材料和结构符合标准要求；- 检查避雷装置的接地线是否完好；- 检查避雷装置的导体是否存在腐蚀现象。
3. 电气设备的防雷措施：- 检查电气设备的防雷保护装置是否完善；- 检查电气设备的接地线是否正常连接；- 检查电气设备的绝缘性能是否良好。
4. 雷电监测系统：- 检查雷电监测系统的传感器是否准确灵敏；- 检查雷电监测系统的报警装置是否及时可靠；- 检查雷电监测系统的数据记录是否完整准确。
避雷器检修作业指导书1.适用范围本作业指导书适用于供电段管内避雷器、接地装置的检修和作业过程中关键问题的处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.防雷装置检修作业指导书4.1.检修准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具、材料、防护用品准备序号名称型号单位数量备注1 接地线组 22 验电器支 13 绝缘手套双 24 绝缘靴双 25 铝合金梯把 16 安全标志块 47 警示带盘 28 臂章（袖标）个 49 内六角套 110 扭力扳手套 111 套筒套 112 克丝钳把 213 活动扳手把 214 智能型兆欧表只 115 万用表只 116 手摇式接地电阻测试仪只 117 避雷器测试仪只 118 对讲机个 319 毛巾张 320 面纱Kg 121 黄油Kg 122 油漆刷把 223 油漆Kg 14.1.3.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。
避雷器检查作业指导书一、适用范围本作业指导书适用于既有京九铁路王楼至淮滨区段牵引供电设备避雷器的检查。
二、重点检查项目1、避雷器绝缘子本体绝缘状态2、避雷器各处连接螺栓及连接件状态3、避雷器计数器读数及带电在线监测4、避雷器接地电阻阻值测量5、避雷器连接引线检查三、检查主要工具力矩扳手（配各种尺寸套筒）、接地电阻测试仪、干抹布、照相机、望远镜。
四、检查方法及标准1、避雷器、绝缘子绝缘性能检查作业人员携带抹布、相机等相关工具登杆检查绝缘子表面是否脏污、绝缘老化、有无裂纹及放电痕迹，避雷器支持绝缘子瓷釉剥落面积不超过300mm2。
2、上部本体及各部件连接是否正确，力矩紧固情况登杆检查上部本体各处连接部件是否按产品说明书要求连接，力矩值是否达标；支持绝缘子瓷柱是否垂直；脱离器本体状态是否完好。
避雷器设备安装图及现场设备图如下：深圳宝安银星避雷器主要组部分为：避雷器、间隔绝缘子、计数器、脱离器等，具体见下图：图7深圳宝安银星避雷器外形图图8 底座尺寸图图9 深圳宝安银星避雷器现场设备图3、下部接地引线螺栓连接状态下部作业人员检查避雷器引线与计数器、接地极连接处螺栓是否紧固；检查接地线与各部螺栓连接是否紧密，检查接地线表面是否锈蚀，地线并沟线夹内是否有放电痕迹，接触是否良好。
摇测绝缘电阻值不小于1000MΩ（2500V摇表测量），且与前一次测量结果比较不应有显著下降；拆除接地引线，用接地电阻测试仪测量接地电阻不大于10Ω。
4、避雷器引线及相关线夹状态检查引线统一用单股TRJ-120制作，电联接及引线应连接正确、牢固、接触良好，无破损和烧伤，引线距接地体的最小距离在任何情况下应不小于330mm，距瓷瓶上裙边不小于150mm，引线的长度应保证当接触悬挂随温度变化时有一定的活动余量，且不得侵入限界；引线与承力索和接触线连接处电联结线夹的状态应良好。
图10 避雷器引线现场设备图5、各部件连接螺栓力矩表如下：螺栓尺寸M8 M10 M12 M16 M20 M22 紧固力矩（N.m）12 25 44 59 80 98备注：脱离器安装力矩 20N/m。
作业指导书受控号：ZYZDS-2021版本号：第二版受控状态：■受控□非受控编写： XXX审核： XXX批准： XXXXXX颁布日期：XXXX年XX月XX日实施日期：XXXX年XX月XX日1为了规范本XX防雷装置检测技术服务，提高服务质量和服务水平，保证本XX检测工作顺利开展，特制定本作业指导书。
2根据《中华人民共和国气象法》、《防雷减灾管理办法》、《XX省气象灾害防御条例》等法律法规规章和《建筑物防雷设计规范》GB50057-2010、《建筑物电子信息系统防雷技术规范》GB50343-2012、《建筑物防雷装置检测技术规范》GB/T21431-2015等一系列国家防雷、防静电标准、规范的规定，制定本作业指导书。
3本作业指导书规定了防雷、防静电设施安全性能检测的采用标准、检测内容、检测方法和判定规则等。
适用于防雷设施安全性能的检测验收和法定定期检测，也可适用于委托检测。
4本作业指导书同时作为防雷设施安全性能检测的技术规程，全XX的检测人员必须严格按本作业指导书实施检测。
5国家有新的法律法规、技术规范颁布时，本作业指导书将及时修订。
6本作业指导书已经批准颁布,自XXXX年XX 月XX 日实施。
《建筑物防雷设计规范》GB50057-2010、《建筑物电子信息系统防雷技术规范》GB50343-2012、《建筑物防雷装置检测技术规范》GB/T 21431-2015、《电子信息系统机房设计规范》GB50174-2008、《石油与石油设施雷电安全规范》GB15599-2009、《民用爆破器材工程设计安全规范》GB50089-2007、《汽车加油加气站设计与施工规范》GB50156-2012（2016年修订版）、《石油化工企业设计防火规范》GB50160-2015、《电信专用房屋设计规范》YD 5003-2014、《有线电视系统工程技术规范》GB50200-94 等国家、行业现行标准、规范（详见附录二）中的防雷标准作为检测判别标准，并据此编制本《作业指导书》Z Y Z D S--X X X X，作为本XX开展防雷装置检测的方法规范，本文件为受控文件。
前言本标准按照GB/T 1.1—2009给出的规则起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准由山东公信安全科技有限公司提出。
本标准由技术分标准化委员会归口。
本标准起草单位:本标准主要起草人：本标准为首次发布。
1范围本标准规定了建筑物防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理及报告。
本标准适用于建筑物防雷装置的检测。
以下情况不属于本标准的范围：a)铁路系统；b)车辆、船舶、飞机及离岸装置；c)地下髙压管道，与建筑物不相连的管道、电力线和通信线。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 18802.1—2011低压电涌保护器(SPD)第1部分:低压配电系统的电涌保护器性能要求和试验方法（IEC 61643-1:2005，MOD)GB/T 18802.21低压电涌保护器第21部分：电信和信号网络的电涌保护器(SPD)性能要求和试验方法（IEC 61643-21 ：2000,IDT)GB 50057—2010建筑物防雷设计规范3术语和定义GB 18802.1—201UGB 50057—2010界定的以及下列术语和定义适用于本文件。
为方便使用，以下重复列出了 GB 18802.1—201KGB 50057—2010中的一些术语和定义。
3.1防雷装置lightning protection system ；LPS用于减少闪击击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。
[GB 50057—2010，定义 2.0.5]3.2接地earth ；ground一种有意或非有意的导电连接，由于这种连接，可使电路或电气设备接到大地或接到代替大地的某种较大的导电体。
[GB/T 19663—2005，定义 5.23]注：接地的目的是:a)使连接到地的导体具有等于或近似于大地（或代替大地的导电体）的电位；b)引导人地电流流入和流出大地(或代替大地的导电体）。
3.3工频接地电阻power frequency ground resistance工频电流流过接地装置时，接地极与远方大地之间的电阻。
其数值等于接地装置相对远方大地的电压与通过接地极流人地中电流的比值。
[GB/T 19663—2005，定义 5.18]3.4自然接地极natural earthing electrodes具有兼作接地功能的但不是为此目的而专门设置的各种金属构件、钢筋混凝土中的钢筋、埋地金属管道和设备等统称为自然接地极。
[GB/T 19663—2005，定义 5.44]3.5人工接地体artificial earth electrode为接地需要而埋设的接地体。
人工接地体可分为人工垂直接地体和人工水平接地体。
3.6共用接地系统common earthing system将各部分防雷装置、建筑物金属构件、低压配电保护线(PE)、设备保护地，屏蔽体接地、防静电接地和信息设备逻辑地等连接在一起的接地装置。
[GB/T 19663—2005，定义 5,19]3.7雷击电磁脉冲lightning electromagnetic impulse;LEMP雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。
[GB 50057—2010，定义 2.0.25]3.8防雷等电位连接 lightning equipotential bonding ； LEB将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。
[GB 50057—2010，定义 2.0.19]3.9电涌保护器surge protection device；SPD用于限制瞬态过电压和分泄电涌电流的器件。
它至少含有一个非线性元件。
也称浪涌保护器。
注：改写 GB 50057—2010，定义 2.0.29。
3.10过电流保护器overcurrent protection device位于SPD外部的前端，作为电气装置的一部分的电流装置(如，断路器或熔断器）。
注：改写 GB 18802.1—2011，定义 3.36。
3.11退親元件decoupling elements在被保护线路中并联接人多级SPD时，如果开关型SPD与限压型SPD之间的线路长度小于10 m 或限压型SPD之间的线路长度小于 5 m时，为实现多级SPD间的能量配合，应在SPD之间的线路上串接适当的电阻或电感，这些电阻或电感元件称为退耦元件。
注：电感多用于低压配电系统，电阻多用于信息线路中多级SPD之间的能量配合。
3.12I 级试验class I tests电气系统中采用I级试验的电涌保护器要用标称放电电流J n、1.2/50 冲击电压和最大冲击电流I imp做试验。
I级试验也可用T1外加方框表示，即 [GB 50057—2010，定义 2.0.35]3.13E 级试验class I tests电气系统中采用n级试验的电涌保护器要用标称放电电流込、 1.2/50 p冲击电压和8/20 电流波最大放电电流做试验。
II级试验也可用T2外加方框表示，即[^]。
[GB 50057—2010，定义 2.0_37]3.14HI 级试验class IH tests电气系统中采用IE级试验的电涌保护器要用组合波做试验。
组合波定义为由2 n组合波发生器产生1.2/50 jus开路电压1/。
和8/20一短路电流J se。
EI级试验也可用T3外加方框表示，即 [GB 50057—2010，定义 2.0.39]3,21总放电电流 total curret3.15最大持续运行电压maximum continuous operating voltageU c允许持久地施加在SPD上的最大交流电压有效值或直流电压。
其值等于额定电压。
注：改写 GB 18802.1—2011,定义 3.11。
3.16(实测）限制电压measured limiting voltageU m在SPD试验中施加规定波形和辐值的冲击电压时，在SPD接线端子间测得的最大电压峰值。
注：改写 GB 18802,1—2011，定义 3.16。
3.17开关型SPD 的放电电压sparkover voltage of a voltage switching SPD在SPD的间隙电极之间，发生击穿放电前的最大电压值。
注：改写 GB 18802.1—2011,定义 3.38。
3.18电压保护水平voltage protection levelU P表征电涌保护器限制接线端子间电压的性能参数，其值可从优先值的列表中选择。
电压保护水平值应大于所测量的限制电压的最髙值。
[GB 50057—2010，定义 2.0.44]3.19SPD 的直流参考电压direct-current reference voltage of SPDU Tes a mA)当SPD上通过规定的直流参考电流时，从其两端测得的电压值。
一般将通过 1 mA直流电流时的参考电压称为压敏电压C/,s(l mA)。
3.20泄漏电流leakage currentlie除放电间隙外，SPD在并联接入线路后所通过的微安级电流。
在测试中常用0.75倍的直流参考电压进行。
注：泄漏电流值是限压型SPD劣化程度的重要参数指标。
3,21总放电电流 total curre多极SPD生产厂在产品上标注的多极SPD放电电流之和。
此值用于在型式试验中流过多极（如L：、L2、L3、N)SPD到PE线的电流之和的检验。
3.22设备耐冲击电压额定值rated impulse withstand voltage of equipmentU w设备制造商给予的设备耐冲击电压额定值，表征其绝缘耐受过电压的能力。
3.23防雷装置检现!I lightning protection system check up and measure按照建筑物防雷装置的设计标准确定防雷装置满足标准要求而进行的检查、测量及信息综合分析处理全过程。
3.24有效电压保护水平effective protection levelUp/f电涌保护器连接导线的感应电压降与电涌保护器电压保护水平U p之和。
[GB 50343—2012，定义 2.0.26]3.25开路电压open circuit voltageU oc在复合波发生器连接试品端口处的幵路电压。
[IEC 61643-1:2005，定义 3丄23]4检测分类及项目4.1检测分类检测分为首次检测和定期检测。
首次检测分为新建、改建、扩建建筑物防雷装置施工过程中的检测和投人使用后建筑物防雷装置的第一次检测。
定期检测是按规定周期进行的检测。
新建、改建、扩建建筑物防雷装置施工过程中的检测，应对其结构、布置、形状、材料规格、尺寸、连接方法和电气性能进行分阶段检测。
投人使用后建筑物防雷装置的第一次检测应按设计文件要求进行检测。
4.2检测项目检测项目如下：a)建筑物的防雷分类；b)接闪器；c)引下线；d)接地装置；e)防雷区的划分；f)雷击电磁脉冲屏蔽；g)等电位连接；h)电涌保护器(SPD)建筑物应根据建筑物重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
分类方法按GB 50057—2010中第3章、4.5.1、4.5.2及本标准附录A的规定确定。
建筑物应根据建筑物重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
分类方法按GB 50057—2010中第3章、4.5.1、4.5.2及本标准附录A的规定确定。
