10kV氧化锌避雷器预防性试验作业指导书
- 格式:doc
- 大小:122.00 KB
- 文档页数:4
Q/YNDWQ/YNDW 113.2.1952005 Q/YNDW 113.2.195-20051^*^^ •••••••••为提高云南电网公司供电企业输变电设备的运行、检修、试验水平,规范操作 方法,确保人身和设备安全,由云南电网公司生产技术部组织,编写了目前我公司 的金属氧化物避雷器预防性试验作业指导书。
编写中遵循了我国标准化、规范化和 国际通用的贯标模式的要求。
该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
本指导书由云南电网公司生产技术部归口。
本指导书由云南省电力试验研究院(集团)有限公司负责编写。
本指导书主编人:陈宇民本指导书主要起草人:陈宇民 本指导书主要审核人:郑易谷 本指导书审定人:赵建宁 本指导书批准人:廖泽龙本指导书由云南电网公司生产技术部负责解释。
Q/YNDW 1132195-2005..... 1 2适用范 围 .......... 1 3引用标准.....……1 4支持性文...............…1 5技术术^语 .. ..... 16安全措施..... ……1 7作业准...............……2 8作业周期.....……3 9工期定额.......... 3 10设备主要技术参现的主要异常现象及对策……14作业后的验收与交接..... 金属氧化物避雷器预防性试验原始记录;..Q/YNDW 1132195-2005金属氧化物避雷器预防性试验作业指导书3 11作业流程.....……3 12作业项目、工艺要求及质量标准..... 3 13作业中可能出 (8)7附录为规范云南电网公司的供电企业金属氧化物避雷器的预防性试验作业方法,保证安全,提高试验质量。
2适用范围适用于云南电网公司供电企业的500kV及以下电压等级金属氧化物避雷器的现场高压预防性试验。
3引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文。
本书出版时, 所示版本均为有效。
避雷器电气试验标准化作业指导书(试行)一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》(发电厂和变电所电气部分)《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料:序号试验所用设备(材料)数量序号试验所用设备(材料)数量1 高压直流发生器 1台 7 绝缘板 1块2 泄漏电流测试仪 1套 8 温湿度计 1个3 工频升压设备 1只 9 小线箱(各种小线夹及短线 1个4 兆欧表(2500V) 1只 10 常用工具 1套5 放电计数器测试棒 1套 11 常用仪表(电压表、万用表) 1套6 电源盘及刀闸板 2副 12 前次试验报告 1本2. 预防性试验所需仪器及设备材料:序号试验所用设备(材料)数量序号试验所用设备(材料)数量1 高压直流发生器 1台 7 温湿度计 1个2 工频升压设备 1套 8 小线箱(各种小线夹及短线 1个3 兆欧表(2500V) 1只 9 常用工具 1套4 放电计数器测试棒 1只 10 常用仪表(电压表、万用表) 1套5 电源盘及刀闸板 1套 11 前次试验报告 1本6 绝缘板 1块四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1. 绝缘电阻的测量试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断、接触和老化等情况。
该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
试验时使用的仪器35kV及以下的用2500V兆欧表;对35kV及以上的用5000V兆欧表;低压的用500V 兆欧表测量。
测量步骤断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。
电气试验专业作业指导书湖北电力建设第二程公司2011年8月目录1.避雷器电气试验作业指导书2.变压器电气试验作业指导书3.互感器电气试验作业指导书4.开关设备电气试验作业指导书一、避雷器电气试验作业指导书一、适用范围本作业指导书适用于避雷器预试工作。
二、引用的标准和规程2.1 DL408-91《电业安全工作规程》(发电厂和变电所电气部分);2.2 GB50150-91电气装置安装工程电气设备交接试验标准;2.3 Q/CSG10007-2004 电气设备预防性试验规程;2.4 DL/T596-1996 电力设备预防性试验规程。
三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料:序号试验所用设备(材料)数量序号试验所用设备(材料)数量小线箱(各种小线夹1个1 工频升压设备1只7及短线2 兆欧表(2500V)1只8 常用工具1套常用仪表(电压表、3 放电计数器测试棒1套91套万用表)4 电源盘及刀闸板2副10 前次试验报告1本5 绝缘板1块116 温湿度计1个12四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围110kV及以上避雷器交接试验和预试。
1.3试验时使用的仪器35kV及以上的用5000V兆欧表;低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。
放电时应用绝缘棒等工具进行,不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的,“G”是接屏蔽端的。

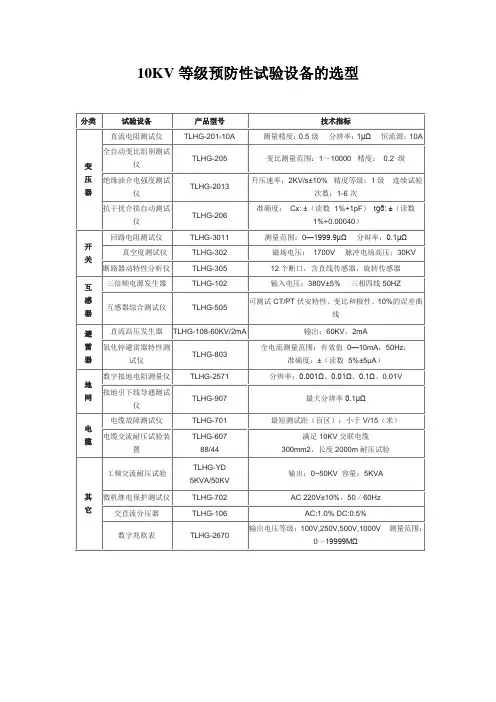

10KV等级预防性试验设备的选型分类试验设备产品型号技术指标变压器直流电阻测试仪TLHG-201-10A 测量精度:0.5级分辨率:1μΩ恒流源:10A 全自动变比组别测试仪TLHG-205 变比测量范围:1~10000 精度:0.2 级绝缘油介电强度测试仪TLHG-2013升压速率:2KV/s±10% 精度等级:1级连续试验次数:1-6次抗干扰介损自动测试仪TLHG-206准确度:Cx: ±(读数×1%+1pF)t gδ: ±(读数×1%+0.00040)开关回路电阻测试仪TLHG-3011 测量范围:0—1999.9μΩ分辩率:0.1μΩ真空度测试仪TLHG-302 磁场电压:1700V 脉冲电场高压:30KV 断路器动特性分析仪TLHG-305 12个断口,含直线传感器,旋转传感器互感器三倍频电源发生器TLHG-102 输入电压:380V±5% 三相四线50HZ互感器综合测试仪TLHG-505可测试CT/PT伏安特性、变比和极性、10%的误差曲线避雷器直流高压发生器TLHG-108-60KV/2mA 输出:60KV,2mA氧化锌避雷器特性测试仪TLHG-803全电流测量范围:有效值0—10mA,50Hz;准确度:±(读数×5%±5µA)地网数字接地电阻测量仪TLHG-2571 分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V 接地引下线导通测试仪TLHG-907 最大分辨率0.1μΩ电缆电缆故障测试仪TLHG-701 最短测试距(盲区):小于V/15(米)电缆交流耐压试验装置TLHG-60788/44满足10KV交联电缆300mm2,长度2000m耐压试验其它工频交流耐压试验TLHG-YD5KVA/50KV输出:0~50KV 容量:5KVA微机继电保护测试仪TLHG-702 AC 220V±10%,50/60Hz 交直流分压器TLHG-106 AC:1.0% DC:0.5%数字兆欧表TLHG-2670输出电压等级:100V,250V,500V,1000V 测量范围:0~19999MΩ。
黑Q/xxx
xx变电站220kV. 110KV
X X线X X氧化锌避雷器性
(范本)
编写:__________________ 年____ 月—日
试验负责人:_____________________________
试验日期年月日时至年月日时
X X供电公司XXX
1适用范围
本作业指导书适用于x X变电站220kV、llOKVx X线X X氧化锌避雷器现场预防性试验试验。
2引用文件
GB 11032—2000 交流无间隙金属氧化物避雷器
GB 50150-1992电气装置安装工程电气设备交接试验标准
DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则
3试验前准备工作安排
3. 1准备工作安排
3・2人员要求
3・3仪器仪表和工具
3・4危险点分析
3・5安全措施
3・6试验分工
4试验程序
4. 2试验项目和操作标准
电站和配电避雷器最大残压值
变压器中性点避雷器的最大残压值kV
4. 3竣工
5试验总结
6作业指导书执行情况评估
7附录
a・试验接线图:。
«
调压器变压器
图1避雷器交流试验接线示意图
b・试验记录:
无间隙金属氧化物避雷器试验原始记录标识编号试验日期
变电站安装地点
环境温度环境湿度
试验负责人试验参加人
记录审核
铭牌参数
型号额定电压。
广西水利电业集团有限公司预防性试验作业指导书(变电站10kV分册)二○一○年十二月前言预防性试验是为了发现运行中设备的隐患,预防发生事故或设备损坏,对设备进行的检查、试验或监测。
预防性试验是电力设备运行和维护工作中一个重要环节,是保证电力设备安全运行的有效手段之一。
为了强化一次设备定期预防性试验工作,规范预防性试验现场作业,广西水利电业集团有限公司组织编制预防性试验标准化作业指导书,指导基层班组开展预防性试验工作。
本作业指导书系参照国家标准、行业标准、国家电网标准及相关的技术规范、规定编写,涵盖所有一次设备的相关试验项目,规范相应的试验方法和程序、规范试验仪器和设备。
本作业指导书对变电站10kV设备(包括变低/母联开关间隔、站用变压器间隔、电压互感器间隔、电容器组间隔、出线开关间隔)周期性的预防性试验(电气部分)工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范,用于指导变电站10kV设备的预防性试验工作。
目录10kV变低/母联开关间隔预防性试验(电气部分)作业指导书 (1)10kV站用变压器间隔预防性试验(电气部分)作业指导书 (20)10kV电压互感器间隔预防性试验(电气部分)作业指导书 (47)10kV电容器组间隔预防性试验(电气部分)作业指导书 (66)10kV出线开关间隔预防性试验(电气部分)作业指导书 (97)10kV变低/母联开关间隔预防性试验(电气部分)作业指导书10kV变低/母联开关间隔预防性试验(电气部分)作业指导书1范围本作业指导书适用于10kV变低/母联开关(包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器)周期性的预防性试验(电气部分)工作。
2规范性引用文件GB3906—2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验国家电网安监[2009]664号《电力安全工作规程》(发电厂及变电站电气部分)DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定(试行)3支持文件开关柜(包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器)使用说明书开关柜(包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器)出厂试验报告开关柜(包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器)交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。
氧化锌避雷器预防性试验作业指导书
编号:×××
避雷器预防性试验作业指导书
编写:年月日
审核:年月日
批准:年月日
作业负责人:
试验日期年月日时至年月日时
1 范围
本指导书适用于氧化锌避雷器预防性试验作业。
2 引用标准
2.1 国家电网安监2005 83号文《电力安全工作规程》(发电厂和变电所部分)
2.2 GB11032-2000 交流无间隙金属氧化锌避雷器
2.3 DL/T 804-2002 交流电力系统金属氧化锌避雷器使用导则
2.4 DL/T 596-1996 电力设备预防性试验规程
2.5配电网、开关站(开闭所)运行管理制度、检修管理制度、运行管理标准、现场运行规程2.6 35kV及以下电力设备预防性试验及定期检验规定
3 工作前准备
3.1 准备工作安排
3.2试验工器具
注:试验工具、规格根据现场实际情况选用。
3.3 人员分工
4 作业程序
4.2作业项目和作业标准
4.3竣工
5 试验总结
7 附录
7.1试验记录
无间隙金属氧化物避雷器试验原始记录。
