(完整版)避雷器检修作业指导书.docx

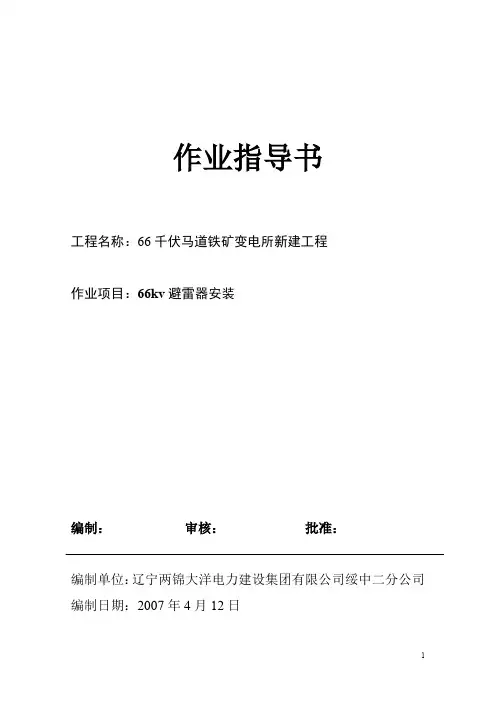

作业指导书工程名称：66千伏马道铁矿变电所新建工程作业项目：66kv避雷器安装编制：审核：批准：编制单位：辽宁两锦大洋电力建设集团有限公司绥中二分公司编制日期：2007年4月12日目录1、概述2、作业前应做好的准备及必须具备的条件3、作业人员资格和要求4、作业程序流程图5、作业的主要施工方法6、见证点控制7、作业人员的职责、分工及权限8、安全注意事项9、施工机械、主要工器具一览表1、概述66千伏马道铁矿变电所新建工程，本期新安装HY10 WZ1-96/232型避雷器3只。

2、作业前应做好的准备及必须具备的条件2.1、安装前的检查。

2.1.1、检查产品型号应符合设计，所带部件，附件应齐全。

2.1.2、瓷件应无裂纹、破损，瓷套与法兰间的结合应良好。

2.1.3、组合元件应经试验合格，底座的绝缘应良好。

2.1.4、避雷器组装，其上、下节位置应有出厂标志的编号。

2.2、验收与保管2.2.1、避雷器在运输和保管时必须立直，不得放倒或倒运，且需避免冲击和碰撞。

2.2.2、用汽车运输避雷器时，时速不能超过30公里/小时。

2.2.3、避雷器安装前，应存放于清洁干燥的房间内，不得受到腐蚀性气体或液体的侵蚀。

2.3、作业前必须具备的条件2.3.1、基础经验收合格，资料齐全。

2.3.2、办理上一道工序（设备支架检查及高压试验）交接手续，并形成工序交接记录。

2.3.4、参加作业人员要经本作业技术交底、并熟知厂家说明书及规程有关规定后方可上岗作业3、作业人员的资格和要求3.1、作业人员只有经过技术培训交底，熟知作业指导书及规程有关规定具备上岗资格。

3.2、为保证安装调整后的设备达到规定标准。

要求整个安装调整过程在施工负责人的组织下进行。

3.3、组织者应尽职尽责，在整个安装调整过程中，对参加人员进行合理分工，负有控制施工进度、安全及质量责任。

3.4、起重工应具有一定的理论知识，丰富的实际工作经验，具有领工的组织能力，考试合格持证上岗。

避雷器试验作业指导书1范围本作业指导书规定了碳化硅阀式避雷器的交接验收试验、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。

适合电力生产、基建、试验研究单位在碳化硅阀式避雷器的交接验收、预防性试验、检修过程中应用。

制定本指导书的目的是在检查碳化硅阀式避雷器的制造与安装质量，以及在检查运行中避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB50150电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。

3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进人试验场地。

a) 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。

b) 现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。

c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。

d) 试验现场应装设遮栏或围栏，悬挂“止步，高压危险!”的标示牌，严禁非试验人员进人试验场地。

e) 试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。

f) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。

g) 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。

h) 开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。

i) 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。

当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。

户外避雷器试验作业指导书一、实验目的1.了解避雷器的原理和结构。

2.学会避雷器的使用方法。

3.掌握安全用电知识。

二、实验原理避雷器是用于保护电器设备不被雷电击坏的一种保护装置。

它是将电器设备与地有一定电阻的接地系统相连，当雷电击中设备或其它导体后，避雷器会使这个电荷外流，从而保护设备与使用者的安全。

三、实验器材和材料1.避雷器 1个2.导线若干3.万用表 1台4.雷电模拟器 1台5.安全工具 1套四、实验步骤第一步：检查器材的完好性和安全性。

检查避雷器有无损坏以及使用是否安全。

第二步：准备实验条件，使用安全工具保证实验安全。

第三步：使用万用表检测避雷器的电阻值，记录下来。

第四步：使用雷电模拟器模拟雷电，确认避雷器能够抵御雷电的攻击。

第五步：检查避雷器的保护效果是否满足要求，如果不能满足要求，需要更换避雷器。

第六步：将实验记录整理，包括实验现象和数据等信息。

第七步：清理实验现场，安全存放器材。

五、实验注意事项1.实验期间需要戴好安全工具，确保人身安全。

2.仔细阅读使用说明书，了解并掌握使用方法和安全用电知识。

3.避雷器需定期检查并更换，以确保其保护效果。

4.雷电模拟器只能由专业人员操作，不得随意尝试。

5.实验过程中如有异常情况，应及时停止实验并采取紧急措施。

六、实验结果分析避雷器是可以有效保护电器设备不被雷电击坏的一种保护装置。

通过实验可以清楚地了解到避雷器的原理和结构，并掌握使用方法和安全用电知识。

实验结果需要结合实验现象和数据等信息进行分析，如果避雷器不能完全抵御雷电的攻击，需要及时更换避雷器。

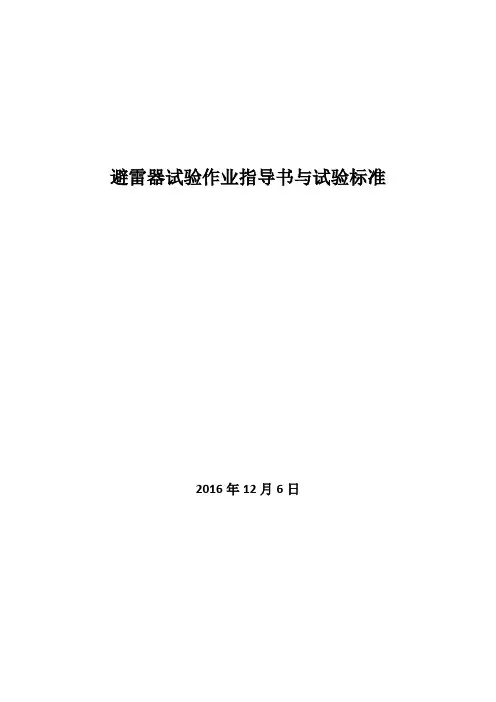

避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本规范。

第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。

第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。

第二章引用标准第五条以下列出了本规范应用的标准、规程和导则，但不限于此。

GB7327－1987 交流系统用碳化硅阀式避雷器GB11032－2000 交流无间隙金属氧化物避雷器GB2900.12－1989 电工名词术语避雷器GB50150－1991 电气装置安装工程电气设备交接试验标准GB/T16927.1－1997 高电压试验技术第一部分：一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范DL/T596－1996 电力设备预防性试验规程DL/T804－2002 交流电力系统金属氧化物避雷器使用导则DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》（试行）国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV～750kV避雷器技术标准》国家电网公司《110(66)kV～750kV避雷器运行管理规范》国家电网公司《110(66)kV～750kV避雷器技术监督规定》国家电网公司《预防110(66)kV～750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定，检修工作一般是在发现缺陷或发生事故后有针对性的开展。

(完整版)避雷器检修作业指导书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 作业条件 (1)5 风险分析/危害辨识 (1)5.1 检修总体危害辨识 (1)5.2 文明施工作业措施 (1)6 组织及人员分工 (2)6.1 组织措施 (2)6.2 用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (3)10检修工序、工艺及质量标准 (3)10.1 修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (4)10.4工作结束 (4)11 设备检修质量验收卡 (5)12 备品备件检查（检验）记录 (7)13试运记录 (8)14不合格项目审批单 (9)15完工报告单 (10)16本检修项目其它反馈（由工作负责人填写） (12)220KV避雷器检修作业指导书1目的1.1 保证#1燃机220KV避雷器检修符合检修工艺质量要求和文明生产管理要求。

1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。

2 适用范围2.1 本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4 作业条件4.1避雷器停电，办理检修工作票。

4.2作业组成员了解检修前避雷器的缺陷。

4.3作业组成员了解避雷器的运行状态。

4.4清点所有专用工具齐全，检查合适，试验可靠。

4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4.7准备好检修用的各易损件及材料。

4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

（完整版）避雷器检修作业指导书.docx目录1目的 (1)2适用范围 (1)3引用标准 (1)4作业条件 (1)5风险分析 / 危害辨识 (1)5.1检修总体危害辨识 (1)5.2文明施工作业措施 (1)6组织及人员分工 (1)6.1组织措施 (1)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (2)10检修工序、工艺及质量标准 (3)10.1修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (3)10.4工作结束 (4)11设备检修质量验收卡 (5)12备品备件检查（检验）记录 (6)13试运记录 (7)14不合格项目审批单 (8)15完工报告单 (9)16本检修项目其它反馈（由工作负责人填写） (10) #1 燃机 220KV避雷器检修作业指导书220KV避雷器检修作业指导书1目的1.1 保证 #1 燃机 220KV 避雷器检修符合检修工艺质量要求和文明生产管理要求。

1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。

2适用范围2.1本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4作业条件4.1 避雷器停电，办理检修工作票。

4.2 作业组成员了解检修前避雷器的缺陷。

4.3 作业组成员了解避雷器的运行状态。

4.4 清点所有专用工具齐全，检查合适，试验可靠。

4.5 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4.6 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4.7 准备好检修用的各易损件及材料。

4.8 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

5风险分析 / 危害辨识5.1检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

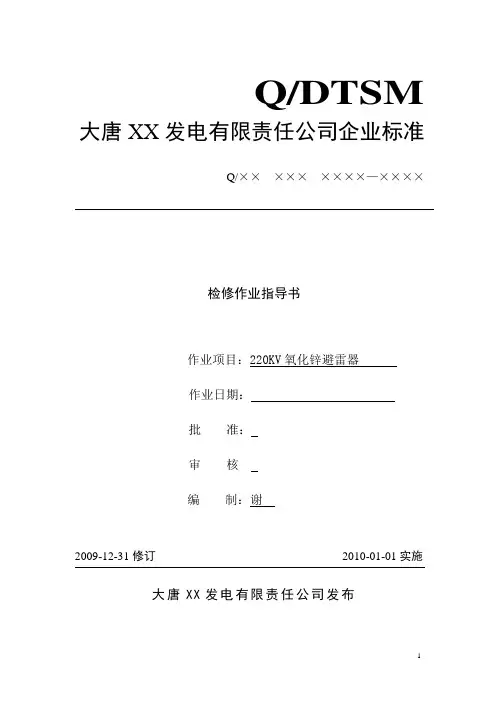

大唐XX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目：220KV 氧化锌避雷器 作业日期： 批 准： 审 核 编 制：谢2009-12-31修订 2010-01-01实施大唐XX 发电有限责任公司发布Q/DTSM ××220KV氧化锌避雷器检修作业指导书1 目的1.1规范检修行为，确保氧化锌避雷器修后达到原设计要求。

1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。

2 范围适用于西安高压电瓷厂生产的Y10W5—200/520型氧化锌避雷器标准检修。

3 职责3.1工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录，确保记录真实、准确。

3.2 监护人职责：按安规要求对检修工的安全进行监护。

3.3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。

3.4 质检员职责：负责项目质量验收、签证。

4 人员资质及配备4.1 专责检修工1名：具有从事电气一次专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证（集团公司技能鉴定本专业高级工及以上），熟悉设备结构与工作原理，具备较高的220KV氧化锌避雷器检修技能的资质或条件。

4.2 检修工3名：具有从事电气一次专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的220KV氧化锌避雷器检修技能的资质或条件。

4.3 其他：吊车司机和起重工各1名（视检修性质及必要性可进行人员增减），具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。

架子工若干名，具有通过厂部组织的安规考试资格和劳动部门颁发的该行业上岗资格证5 检修内容(或流程)5.1 220KV氧化锌避雷器检修前的准备工作。

避雷器试验作业指导书编制：审核：批准：年月日发布年月日实施前言为进一步加强XXX有限公司中心试验室质量管理工作，促进和提高整体管理水平，完善作业流程，规范作业操作方法，特编写了避雷器试验作业指导书。

该作业指导书的编写遵循了我国标准化、规范化和国际通用的贯标模式要求。

该作业指导书纳入中心试验室管理体系管理。

本作业指导书由XXX有限公司中心试验室提出。

本作业指导书由XXX有限公司中心试验室归口管理。

本作业指导书编写人：XXX本作业指导书审核人：XXX本作业指导书批准人：XXX目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 安全措施 (1)5 人员设备和要求 (2)6 试验方法和判断方法 (2)7 危险点分析及预防措施 (5)8 原始记录与正式报告的要求 (6)9 安全技术交底表格 (7)避雷器试验作业指导书1 目的制定本指导书的目的是在检查金属氧化物避雷器的制造与安装质量以及检查运行中的避雷器的安全状况过程中规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 适用范围本作业指导书规定了金属氧化物避雷器的作业程序、试验结果判断和试验注意事项。

适用于电力生产、基建、试验研究单位在金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。

3 引用标准下面的文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596—1996 电力设备预防性试验规程4 安全措施4.1 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋；4.2 现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度；4.3 试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”标识牌，严禁非试验人员进入试验现场；4.4 为保证人身和设备安全，在进行绝缘电阻和直流泄露试验后应对试品充分放电；4.5 在现场试验工作时，根据带电设备的电压等级，试验人员应注意与带电体的安全距离不应小于《安规》中规定的距离；4.6 试验器具的金属外壳应可靠接地，试验设备与仪器的接线应牢固可靠；4.7 工作中如需使用梯子等攀高工具时，应做好防止高攀的安全措施；4.8 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠地过载保护装置；。

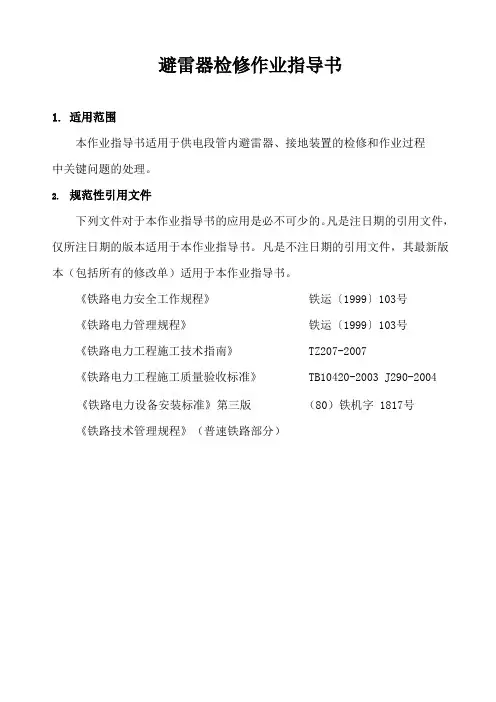

避雷器检修作业指导书1.适用范围本作业指导书适用于供电段管内避雷器、接地装置的检修和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.防雷装置检修作业指导书4.1.检修准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具、材料、防护用品准备序号名称型号单位数量备注1 接地线组 22 验电器支 13 绝缘手套双 24 绝缘靴双 25 铝合金梯把 16 安全标志块 47 警示带盘 28 臂章（袖标）个 49 内六角套 110 扭力扳手套 111 套筒套 112 克丝钳把 213 活动扳手把 214 智能型兆欧表只 115 万用表只 116 手摇式接地电阻测试仪只 117 避雷器测试仪只 118 对讲机个 319 毛巾张 320 面纱Kg 121 黄油Kg 122 油漆刷把 223 油漆Kg 14.1.3.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。

10KV(35KV)金属氧化物避雷器检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。

2.范围适用于10KV、35KV金属氧化物避雷器检修作业。

3.岗位职责4.作业准备5.材料准备6.作业流程高空操作人员：负责检查、检修避雷器及金具、上部接地装置，除锈防腐等。

地面辅助人员：负责检修接地装置、测量接地电阻、记录数据等。

6.1 10KV 避雷器6.1.1 检查、清扫和调整。

6.1.1.1 避雷器绝缘套密封完好，表面无破损、裂纹和放电痕迹。

清扫绝缘表面。

严禁使用瓷瓶清洗剂等化学液体清洗复合材料绝缘护套。

6.1.1.2 瓷绝缘护套与法兰间的粘合应牢固无缝隙，否则应使用玻璃胶粘合填充。

6.1.1.3避雷器应垂直安装，偏差不应大于高度的1.5％；排列整齐，水平安装时高低一致。

不合格时主要调整避雷器横担、底座和其它安装物的水平。

6.1.1.4 水平排列时避雷器间距不小于350mm.小于该间距时调整横担和其它安装物孔距。

6.1.1.5 检查脱离器地线、绝缘支架状态；更换不合格的脱离器、避雷器。

6.1.2 电气连接6.1.2.1 引上线a) 引上线应尽量避雷器击穿后脱离器脱落，避雷器与接地装置分离。

引上线顺导线的扭力安装，不使避雷器承受应力。

试验前清扫避雷器、设好隔离带、绝缘垫。

短、直，不得松动，严禁构成环状或锐角连接线，安装不得使避雷器承受应力。

b) 引上线完好，无烧伤、断股和严重变形。

更换或新建避雷器引线时宜使用铝绞交联架空线。

c) 引上线截面不小于25mm 2。

d) 引上线连接可靠、无氧化。

有氧化现象时用砂纸打磨氧化层、涂抹复合脂，铝线连接时重新缠绕铝包带安装。

6.1.2.2 引下线a) 避雷器底部使用接线端子分别引出，与引下线使用并沟线夹可靠连接。

b) 引下线使用绝缘线时截面要求铜线不小于25mm 2，铝线不小于35mm 2。

c) 引下线使用非绝缘线时，须是截面不小于50mm 2的镀锌钢绞线。

目录1 目的 (4)2 适用范围 (4)3 引用标准 (4)4 作业条件 (4)5 风险分析/危害辨识 (4)检修总体危害辨识 (4)文明施工作业措施 (4)6 组织及人员分工 (4)组织措施 (4)用工人员组织 (5)7工具、材料明细 (5)8备品备件 (5)9修前设备状况（如缺陷、运行情况等） (5)10检修工序、工艺及质量标准 (6)修前准备 (6)避雷器检修工艺和质量标准 (6)检修记录单 (6)工作结束 (7)11 设备检修质量验收卡 (8)12 备品备件检查（检验）记录 (9)13试运记录 (10)14不合格项目审批单 (11)15完工报告单 (12)16本检修项目其它反馈（由工作负责人填写） (13)220KV避雷器检修作业指导书1目的保证#1燃机220KV避雷器检修符合检修工艺质量要求和文明生产管理要求。

为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。

2 适用范围本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4 作业条件避雷器停电，办理检修工作票。

作业组成员了解检修前避雷器的缺陷。

作业组成员了解避雷器的运行状态。

清点所有专用工具齐全，检查合适，试验可靠。

参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

准备好检修用的各易损件及材料。

开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

5风险分析/危害辨识检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

5.1.2 避雷器与所有系统完全解列。

5.1.3 严禁携带工具以外的其它物品（如金属性物品或锋利物品）。

5.1.4 作业组成员的着装要符合工作要求。

5.1.5 所带的常用工具、应认真清点，绝不许遗落在设备内。

220KV避雷器检修作业指导书1 目的：规范作业，提高检修质量。

2 适用范围：220KV氧化锌避雷器检修。

型式额定电压制造厂Y（10）W—200 200KV 抚顺电瓷厂3 职责：3.1 由工作班班长或技术员在开工前领取本作业指导书。

3.2 工作负责人按电业工作规程组织工作，在作业指导书的口内打√已确认工作已进行，进行接口工作联系，填写本作业指导书。

3.3 工作负责人有权对工作成员进行工作安排，负责安全监护。

3.4 工作成员按电业工作规程和本作业指导书工作。

3.5 本作业指导书如有问题，所有人员应及时反馈，按文件和资料控制程序进行修改。

4 作业要求：4.1 工作人员的配备与技能：4.1.1 工作负责人1名：具备电气第一种工作票工作能力与资格，熟悉电气一次系统，电气本专业工作3年以上，具备高空作业能力。

4.1.2 专责检修工3名：从事本专业工作1年以上，有工作经验，具备高空作业能力。

4.1.3 检修工1名：安全意识强，责任心强，自我保护意识强。

4.2 使用工具、材料：4.2.1 安全带：高空作业每人1条。

4.2.2 梯子3架。

4.2.3 8寸、12寸活扳手各1把。

4.2.4 17—19、22—24梅花搬手各2把。

4.2.5 棉丝3kg。

4.2.6 擦瓷瓶用钢丝球3个。

4.2.7 电瓷瓶清洗剂1kg。

4.2.8 黄、绿、红、灰磁漆各1kg。

4.2.9 毛刷4把。

4.3 传递工具及零部件时，禁止上、下投掷。

4.4 上、下梯子时必须有人扶好梯子。

4.5 工作流程：5 工作项目、工艺要求及注意事项：工作负责人：工作成员：日期：5.1 工作前准备：5.1.1 了解检修前设备运行状况：查阅缺陷记录及向运行值班人员询问或根据“二五”检查记载：设备有无缺陷。

是□否□避雷器是否动作过？是□否□5.1.2 工作前由工作负责人组织学习有关规程和本作业指导书。

是□5.1.3 准备好检修所需工具、材料。

是□5.1.4 由工作负责人办理电气第一种工作票，确认安全措施正确完备后方可进行工作。

避雷器试验作业指导书和试验标准1000字一、避雷器试验作业指导书避雷器是一种用于保护电气设备免受雷击或过电压的设备，其工作原理是在电气系统中引入额外的路径，以保护其他设备不受到损坏。

为确保避雷器正常工作，需要进行试验作业。

以下是避雷器试验作业指导书。

1. 试验前准备：确认避雷器型号、技术参数和试验标准；检查试验设备是否正常工作，试验工具是否齐全；工作区域需符合安全要求，确保试验人员的安全。

2. 试验方式：按照试验标准进行试验，包括直流击穿电压试验、雷电冲击试验、短路电流试验、剩余电压试验等。

3. 操作步骤：（以直流击穿电压试验为例）（1）将避雷器与高压直流试验设备连接。

（2）逐步增加试验电压至规定值，保持一段时间（一般为10s），并记录下击穿的电压值。

（3）更换避雷器，重复试验。

（4）重复试验多次，取平均值，确保试验结果准确可靠。

4. 试验记录：将试验结果记录详细，包括型号、试验日期、试验人员、试验方法、试验结果等。

5. 试验后维护：试验后应及时拆卸试验设备、清洁工作现场，避免遗漏。

二、避雷器试验标准下面是有关避雷器试验标准的概述。

1. GB311.1-1997《避雷器第1部分：避雷器的选用和安装》该标准规定了避雷器的选用和安装，要求选择和安装避雷器时需要考虑有关电气系统和设备的规范，保证避雷器可以有效保护电气设备免受损伤。

2. GB11032-2010《高压避雷器》该标准详细规定了高压避雷器的分类、技术参数、试验方法及试验结果等方面的内容。

避雷器按其结构、动作原理和使用领域分为几种类型，比如悬挂式避雷器、耐野外环境避雷器等。

3. IEC60099-4《高压避雷器第4部分：避雷器试验方法》该标准主要涉及避雷器的试验内容，包括雷电冲击试验、直流击穿电压试验等，也规定了各种试验的具体操作步骤和试验结果的评价方法。

总之，避雷器试验标准的制定和遵守，是保障避雷器的正常工作和延长使用寿命的关键。

在进行避雷器试验时，一定要遵守试验标准，确保试验结果准确可靠。

10KV (35KV)金属氧化物避雷器检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。

2 •范围适用于1OKV、35KV金属氧化物避雷器检修作业。

3.岗位职责4.作业准备5.材料准备0#砂布电力复合脂 2瓶钙基脂1桶零配件（螺栓、螺母、垫片、开口销等）防锈漆1桶螺栓松动剂1瓶C諒5 h1 r并沟线夹若干绝缘引线若干铝包带1盘压接端子若干包皮布2包•作业流程高空操作人员：负责检查、检修避雷器及金具、上部接地装置，除锈防腐等。

地面辅助人员：负责检修接地装置、测量接地电阻、记录数据等。

6.1 10KV避雷器6. 1. 1检查、清扫和调整。

6. 1. 1. 1避雷器绝缘套密封完好，表面无破损、裂纹和放电痕迹。

清扫绝缘表面。

6.1. 1.2瓷绝缘护套与法兰间的粘合应牢固无缝隙，否则应使用玻璃胶粘合填Q严禁使用瓷瓶清洗剂等化学液体清洗复合材料绝缘护套。

充。

6. 1. 1.3避雷器应垂直安装，偏差不应大于高度的1.5%；排列整齐, 水平安装时高低一致。

不合格时主要调整避雷器横担、底座和其它安装物的水平。

6. 1. 1.4水平排列时避雷器间距不小于350mm. /b于该间距时调整横担和其它安装物孔距。

6. 1. 1.5检查脱离器地线、绝缘支架状态；更换不合格的脱离器、避雷器。

6. 1.2电气连接6. 1.2. 1引上线a）引上线应尽量短、直，不得松动，严禁构成环状或锐角连接线，安装不得使避雷器承受应力。

b）引上线完好，无烧伤、断股和严重变形。

更换或新建避雷器引线时宜使用铝绞交联架空线。

c）引上线截面不小于25mm2od）引上线连接可靠、无氧化。

有氧化现象时用砂纸打磨氧化层、涂抹复合脂，铝线连接时重新缠绕铝包带安装。

6.1.2.2引下线a）避雷器底部使用接线端子分别引出，与引下线使用并沟线夹可靠连接。

b）引下线使用绝缘线时截面要求铜线不小于25mm2,铝线不小于35 mm'。

c）引下线使用非绝缘线时，须是截面不小于50mm2的镀锌钢绞线。

编号：版本号：高速铁路避雷器检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）修订记录高速铁路避雷器检修作业指导书1 适用范围1.1适用于高速铁路避雷器的检测、全面检查保养作业。

1.2检测周期：12个月；检查保养周期：12个月。

2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运〔2015〕362号）2.3《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函〔2016〕47号）2.4避雷器说明书及安装图3 检测、检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1 测量接地电阻时，要将地线断开，同时做好旁路措施。

4.2 绝缘测试时，人体不得接触绝缘子。

4.3 现场检修作业完毕后，做到工完料清，防止工具、材料遗留在线路上。

5 作业流程图1 避雷器检修作业流程图6 工具材料和人员表1 人员要求表2 携带工具：18 绝缘靴、绝缘手套套根据地线操作人员数量19 防护用品套防护旗（信号灯）、防护喇叭、对讲机等表3 材料准备序号名称规格单位数量备注1 避雷器与现场相同套 1 含计数器、脱离器2 设备线夹与线型配套套 23 电连接线夹与线型配套套 24 铁并沟线夹BB-1 套 25 螺母各型套适量含垫片、防松垫等6 电力复合脂kg 适量7 砂纸张适量7 作业内容及标准7.1 外观检查7.1.1避雷器托架外观检查托架无变形、无锈蚀单台避雷器柱顶安装见：图2，双台避雷器柱顶安装见：图3，双台避雷器在隧道口处的安装见：图4。
