电缆沟 电缆排管 电缆井土建工程技术要求

电缆沟电缆管电缆井专项施工方案一、项目概况电缆沟、电缆管、电缆井施工是电力、通信等行业的重要项目，用于敷设和保护电缆，确保电力和通信的正常传输和使用。

本项目的施工内容包括电缆沟的开挖、电缆管的安装与连接、电缆井的建设等。

二、施工准备1.项目组织成立专门的项目组织机构，设立项目经理、技术负责人等职位，并明确各职责和任务，确保施工的顺利进行。

2.施工人员培训培训施工人员，包括操作电动工具、施工设备的使用方法以及安全操作规程等，提高施工人员的技术水平和安全意识。

3.施工设备与材料采购根据项目需求，采购合适的施工设备和材料，包括挖掘机、电动铲车、电缆管等，确保施工的顺利进行。

4.施工方案编制与审批编制详细的施工方案，包括施工流程、施工工序、施工机械与材料的配置等，经过相关部门的审批后方可开始施工。

三、施工过程1.土方开挖选取合适的施工机械，进行电缆沟的土方开挖工作。

根据设计要求，控制开挖深度、宽度和坡度等。

2.电缆管安装将电缆管按照设计要求进行安装，包括挖槽、铺设管道、固定等。

3.电缆管连接对已安装的电缆管进行连接，包括管道间的连接和管道与电缆井的连接等。

4.电缆井建设根据设计要求，建设电缆井，包括开挖、加固、灌浆、安装井盖等。

5.敷设电缆经过前述工序后，进行电缆的敷设工作，将电缆放入电缆管内，并进行必要的固定和保护工作。

6.施工验收施工完成后进行相关部门的验收，确保施工质量和安全符合规范。

四、施工安全1.安全教育对施工人员进行安全教育，包括操作安全、防止事故的预防措施等，提高安全意识和技能。

2.施工现场管理设立施工现场标志，保持施工现场的整洁和安全，设置警示标志，确保人员和设备的安全。

3.安全防护施工人员必须佩戴安全帽、防护鞋、手套等个人防护用品，使用安全绳等安全设备。

4.安全检查定期进行安全检查，排查施工现场的安全隐患，并及时采取相应的措施进行整改。

五、施工质量控制1.施工设计与要求根据设计图纸和工程要求，确保施工过程中各环节的质量合格。

1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

问题3工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？答：严禁直接贴地面敷设。

此低压电缆采用直埋敷设。

2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1.穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2.电缆数量较少，线径较小的情况下，可以采用电缆手井；3.电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

电缆沟的主要施工方法及技术措施一、施工准备1、人员准备：鉴于本工程的重要性和影响力，我公司将成立东荆河路XXX，任命专业素质高、责任心强、有实际管理经验的项目经理负责此项工程。

其他现场施工人员均选择我公司专业精、素质高、经验丰富的人员共同组成一个能打硬仗、擅打硬仗的管理班子，所有人员均持证上岗，并由项目经理统一调配安排。

（管理体系图附后）2、技术准备：组织有关人员熟悉现场，对主要工序进行技术交底，并组织测量员对设计交桩进行复核，在确保无误的情况下，进行加密和高程点布网，并复核所平场地纵、横断面原地面高程。

高程加密点及控制点均应设在坚固、不沉降的地方。

3、材料准备：正式开工前，项目部在七天内向业主和监理提供详细的材料用量和进场计划，在每道工序开工前五天安排材料分批进场，以便甲方代表或监理工程师有充分的时间进行材料的入场检验和自检，周转材料按进度要求进场，材料堆放在施工平面布置图指定处。

4、机械设备准备：机械设备的配备是保障本工程工期的重要保障，进场的机型、功率公道配备，提高设备利用率，制订机械设备的维护管理步伐，提高其完好率。

5、按工程进度计划，我公司分期分批组织精干队伍进场，进场前进行入场质量安全意识教育，认真组织交底，特殊工种持证上岗，按时进场后，迅速进入工作状态。

我公司将组织一支施工队伍，施工队伍基本人数150人左右，并视工程进度情况随时增减。

6、姑且办法的布置（施工总平面布置图附后）（1）项目部办公室及住宿用房利用现场旁空地，搭建姑且办公室及寓居用房，并在工地现场设置活开工棚，派人值班增强夜间工地管理。

（2）拌合场设置本工程拌合场详见施工总平面布置图。

（3）施工用水、用电水、电问题就近借用，施工前，本公司进一步按排借用水、电事宜。

本公司自行接进施工段。

另外以备应急，我方自行配备75kw发电机一台，及4000L洒水车一台。

7、平整场地因而进场后，首要任务是平整姑且用地。

姑且办法用地（300m2）的平整，搭设姑且办法，为施工作准备。

电缆沟内和电缆竖井内电缆敷设安装施工工艺标准一、特点和适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。

二、施工准备1、技术准备2.1.1施工前应进行技术交底工作；2.1.2配备相应的施工质量验收规范。

2、材料准备1 所有材料规格型号及电压等级符合设计要求，并有产品合格证。

2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

4 电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

5 电缆出厂检验报告应符合标准。

6 对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。

3、主要机具电缆牵引端、牵引网套、防捻器、电缆滚轮、电动滚轮、电缆盘千斤顶支架、电缆盘制动装置、管口保护喇叭、卷扬机、吊链、滑轮、钢丝绳、大麻绳、绝缘摇表、皮尺、钢据、手锤、扳手、电气焊工具、无线电对讲机、手持扩音喇叭等。

4、作业条件1 电缆安装前,土建工作应具备下列条件：1.1 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。

1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。

1.3 电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。

1.4 电缆线路敷设前,土建应完成的工作必须完成。

1.5 电缆沟排水应畅通。

2 设备安装应具备下列条件2.1 电缆线路两端连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。

2.2 电缆支架及电缆过管、保护管已安装完毕，并验收合格。

三、材料质量控制要点1电缆牵引头与牵引钢缆之间应装设防捻器，牵引过程中应注意滑轮是否翻倒，最大牵引强度应适当。

电缆沟工作井施工安装工艺技术要求3.1适用范围本节适用于10kV 电缆工程的砖砌电缆沟、电缆管道〔沟〕工程配套的工作井的施工。

3.2主要引用标准GB 50210 《建筑装饰装修工程施工质量验收标准》GB 50204 《混凝土构造工程施工质量验收标准》GB 50203 《砌体工程施工质量验收标准》GB 50202 《建筑地基根底工程施工质量验收标准》GB 50217 《电力工程电缆设计标准》GB 50168 《电气装置安装工程电缆线路施工及验收标准》DL/T 5221 《城市电力电缆线路》Q/CSG11105-2023 《工程施工工艺掌握标准》《中国有限责任公司电网建设施工作业指导书第四局部：配网工程》《中国南网公司10kV 和35kV 配网标准设计〔2023 年版〕》3.3设计要求3.3.1砖砌电缆沟（1）电缆壕沟严禁平行设置于管道的正上方或下方，严禁布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

（2）电缆路径的上下左右转向部位，均应满足电缆允许弯曲半径要求。

如下表所示。

表3-1-4允许最小弯曲半径最小弯曲半径电缆类型单芯多芯交联聚乙烯绝缘电缆12D 10D 注1: D 表示电缆外径注2: 电缆截面宜按以下数值选用：300,240,150,120,70mm2（3）沟体的开挖深度，应按设计要求执行。

开挖施工中不得超挖，如发生超挖，应用石粉回填夯实至设计深度。

（4）沟体开挖后，应按现场的土质的坚实状况进展必要的沟底夯实及沟底平坦。

（5）在沟底捣制C15 混凝土板根底，垫层厚度为行人：100mm 行车：150mm。

捣制混凝土板根底要平直，浇灌过程中用平板振动器震捣。

（6）当电缆沟消灭高差时，需进展放坡处理，坡度不宜大于15°。

（7）电缆沟低于地下水位、电缆沟与工业水管沟并行邻近，宜加强电缆构筑物防水处理。

（8）电缆沟与工业水管沟穿插时，电缆沟宜位于工业水管沟的上方。

（9）电缆沟宜每隔20m 设置自然集水口一个, 电缆构筑物应实现排水畅通，电缆沟纵向排水坡不小于0.5%。

技术交底记录工程名称阜康市第四中学（晋阜双语中学）建设项目10kV配电工程施工单位阜康市阜源通电力工程有限公司交底项目管沟及电缆敷设、电缆井施工交底时间交底内容：1)电缆运输与保管在运输装卸过程中，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。

充油电缆至压力油箱间的油管应固定，不得损伤。

压力油箱应牢固，压力指示应符合要求。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

电缆及其有关材料如不立即安装，应按下列要求贮存：a电缆应集中分类存放，并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实，当受条件限制时，盘下应加垫，存放处不得积水。

b电缆终端瓷套在贮存时，应有防止受机械损伤的措施。

c电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

d防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。

e电缆桥架应分类保管，不得因受力变形。

电缆在保管期间，电缆盘及包装应完好，标志应齐全，封端应严密。

当有缺陷时，应及时处理。

2)电缆及其附件到达现场后，应按下列要求及时进行检查：a.产品的技术文件应齐全。

b.电缆型号。

规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。

c.电缆封端应严密。

当外观检查有怀疑时，应进行受潮判断或试验。

3）电缆支架的配制与安装工程的验收检查电缆支架的加工应符合下列要求：a钢材应平直、无明显扭曲、下料误差应在5mm范围内，切口应无卷边、毛刺。

b支架应焊接牢固，无显著变形。

各横撑间的垂直净距与设计偏差不应大于5mm。

c金属电缆支架必须进行防腐处理。

位于湿热、盐雾以及有化学腐蚀地区时。

应根据设计作特殊的防腐处理。

电缆支架的层间允许最小距离，当设计无规定时，可采用下表的规定。

但层间净距不应小于两倍电缆外径加10mm。

35kV及以上高压电缆不应小于2倍电缆外径加50mm。

电缆沟、电缆管、电缆井专项施工方案一电缆沟、电缆管和电缆井，这些名词听起来可能有点枯燥，但它们在我们的日常生活中扮演着极其重要的角色。

说白了，就是让电能安全、稳定地送到每一个角落。

这可不是个小事，背后可是需要严谨的施工方案和细致的实施过程。

1.1 施工准备准备工作就像打仗之前的排兵布阵，得做好充足的准备。

首先，得搞清楚施工现场的地形。

不同的地形，施工方法也不同。

要是遇到复杂的地势，咱们可得多花点心思了。

然后，咱们还需要准备好所需的材料和工具，确保它们都在手边。

没什么比施工现场缺少工具更让人头疼的了。

你要是发现某个关键材料没带，心里那种焦虑可想而知。

1.2 安全措施安全第一，这可是老生常谈，但绝对不能忽视。

施工过程中，各种安全措施得做好。

比如，现场得设置明显的警示标志，确保每个人都清楚危险所在。

同时，工人们必须穿戴好安全装备，确保人身安全。

发生意外可不是小事，得引起重视。

二接下来，咱们进入到电缆沟的施工部分。

电缆沟的设计和施工是整个工程的核心，得仔细规划，确保一切顺利。

2.1 电缆沟的设计电缆沟的设计可不能随便。

这就像盖房子，基础得打好。

要考虑到电缆的数量、类型和走向。

设计的时候，沟的深度和宽度得合理，既要满足电缆的敷设需求，又要方便以后的检修。

设计图纸上可得标注清楚，这样施工时才不会出现问题。

2.2 施工过程在实际施工中，挖沟是第一步。

挖沟的时候要注意保持沟壁的稳定，避免塌方。

工作中，工人们得有条不紊，别忙中出错。

沟挖好后，底部要铺好沙层，这样可以保护电缆，避免损伤。

接着，电缆要按规定的方式放置，确保每根电缆之间的间距足够，防止干扰。

2.3 回填与压实最后，沟挖好，电缆放好，就得回填土壤了。

这个过程要特别注意，回填时得分层压实。

别让土壤沉降，以免将来造成隐患。

压实完毕，记得做好标记，以便后续查找。

三电缆管的施工也同样重要。

它们是保护电缆的“外衣”，确保电缆不受外界环境的影响。

3.1 电缆管的选材电缆管的选择要根据环境来定。

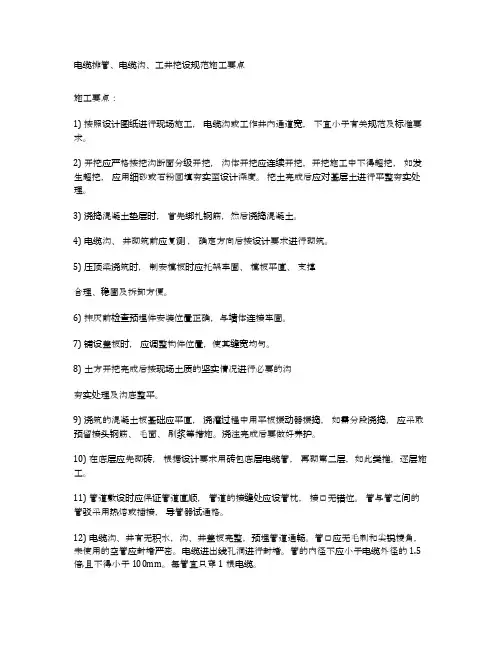

电缆排管、电缆沟、工井挖设规范施工要点施工要点：1) 按照设计图纸进行现场施工，电缆沟或工作井内通道宽，不宜小于有关规范及标准要求。
