电力工程电缆沟道施工方案

电缆沟施工方案
1电缆沟原则上在同一直线上按先后次序施工。

2、施工中逐段采用土方开挖，并按各段设计要求，看是钢筋碎电缆沟还是砖砌电缆沟，再按具体要求进行电缆沟施工的流水作业。

3、为保证电缆沟边线平直，施工前用测量仪器将电缆沟的中线以及高程测出（高程点每5m一个标注）,并在施工过程中须经常对中线和高程进行校对。

4、电缆沟底板施工时，做饼弹线成坡度，确保水流方向。

5、碎电缆沟电缆支架采用植筋工艺，砖砌电缆沟则在砌筑施工中预埋。

6、电缆沟沟沿采用细石混凝土压顶代替粉刷，考虑由于长度较长，极易产生裂缝，表层通长铺设6mm直径园钢筋，并按规定留设变形缝。

7、电缆沟压顶均采用自制专用模板浇筑成型，采用反"1"型,可以方便电缆沟盖板开启，压顶混凝土均达到清水混凝土标准，在砖砌电缆沟表面粉刷与压顶的接缝经过巧妙处理，达到色泽、质地一致，浑然一体。

8、盖板预制，专设预制场，定制角钢包边。

盖板下铺橡皮，防
止不平。

第1篇一、工程概况电缆沟施工工程主要包括电缆沟开挖、电缆沟修砌、电缆敷设、附件安装等环节。

本工程以新建电缆沟为例，工程量如下：1. 新建电缆沟长度：500米；2. 电缆敷设数量：10回；3. 附件安装数量：20套。

二、施工准备1. 材料准备：根据工程量，准备足够的电缆沟材料，如：混凝土、钢筋、砖块、砂石等。

同时，确保材料质量符合国家相关标准。

2. 人员准备：组织一支经验丰富的施工队伍，明确各岗位责任，确保施工质量。

3. 施工机械准备：准备挖掘机、运输车、搅拌机、振捣器等施工机械。

4. 施工图纸及技术文件：熟悉施工图纸，了解电缆沟设计要求，掌握施工技术规范。

三、施工工艺1. 电缆沟开挖（1）根据设计图纸，确定电缆沟开挖位置、深度、宽度等参数。

（2）采用挖掘机进行土方开挖，确保沟底平整、沟壁垂直。

（3）将开挖出的土方堆放在指定位置，便于回填。

2. 电缆沟修砌（1）根据设计要求，选用合适的砖块、混凝土等材料。

（2）按照设计图纸，修砌电缆沟两侧墙壁，确保沟壁牢固、平整。

（3）修砌完成后，进行沟壁抹面处理，提高沟壁的耐久性。

3. 电缆敷设（1）按照设计要求，敷设电缆，确保电缆排列整齐、间距合理。

（2）电缆敷设过程中，注意电缆的弯曲半径，避免电缆损坏。

（3）电缆敷设完成后，进行电缆固定，确保电缆安全运行。

4. 附件安装（1）根据设计要求，安装电缆附件，如：电缆接头、电缆终端等。

（2）确保附件安装牢固、密封良好。

四、质量控制1. 材料质量：严格按照国家标准，选用合格的材料。

2. 施工质量：严格按照施工规范，确保施工质量。

3. 电缆敷设质量：确保电缆排列整齐、间距合理，电缆弯曲半径符合要求。

4. 附件安装质量：确保附件安装牢固、密封良好。

五、安全文明施工1. 施工现场安全：严格执行安全操作规程，确保施工人员安全。

2. 施工现场文明：保持施工现场整洁，遵守环保法规。

3. 施工现场交通：合理规划施工现场交通，确保施工顺利进行。

电缆沟道施工方案一、项目背景：随着社会的发展和科技的进步，信息化时代的到来，电缆的需求量逐年增长。

为了满足日益增长的电缆需求，建设一条电缆沟道成为必要举措。

二、施工目标：1.建设一条电缆沟道，以便铺设足够数量和种类的电缆。

2.保证电缆的安全运行和维护。

三、施工环境：该电缆沟道将穿过城区，从发电站到市区，长度约2公里，宽度20米左右。

四、施工方案：1.前期准备工作：在正式开工前，需要进行前期准备工作，包括明确责任、制定施工计划、获取相关许可证和文件等。

另外，还需进行勘察和测量工作，了解沟道沿线的地质条件、地下水位和地下管道等情况，以便制定合适的施工方案。

2.沟道开挖：根据勘察和测量的结果，确定沟道的具体位置，并进行开挖工作。

开挖工程应根据施工计划，有序进行，采取适当的支护措施，确保开挖过程中的安全。

3.管道敷设：在沟道开挖完成后，需要对电缆进行敷设。

首先，应根据设计要求布置电缆支架，确定电缆的敷设路线。

然后，将电缆依次从发电站开始，逐段敷设，确保电缆的连续性和完整性。

敷设过程中，应根据需要进行绝缘、防水和其他安全措施。

4.沟道填埋：电缆敷设完成后，需要进行沟道填埋工作，覆盖填料，并进行压实。

填埋土壤应选择质量好、排水性能好的土壤，并严格按照设计要求进行填埋，确保沟道的稳定性和电缆的安全。

5.沟道保护：为了确保电缆的长期安全运行，还需要对沟道进行保护。

保护措施包括设置警示标志、加固沟渠边坡、进行巡视检查等。

在必要时，还可以采取进一步的保护措施，如设置防护板、加装防护网等。

6.安全检查和验收：沟道施工完成后，需要进行安全检查和验收工作，确保施工质量达到设计要求和相关标准。

检查和验收内容包括沟道的稳定性、电缆的敷设情况、电缆的绝缘和防水性能等。

五、施工管理：1.项目负责人应具备相关经验和资质，并负责沟通、协调和监督施工过程。

2.指定专人负责施工现场的安全管理，确保施工期间不发生安全事故。

3.设立相关报告和档案，及时记录施工过程和施工结果，为后续维护提供参考。

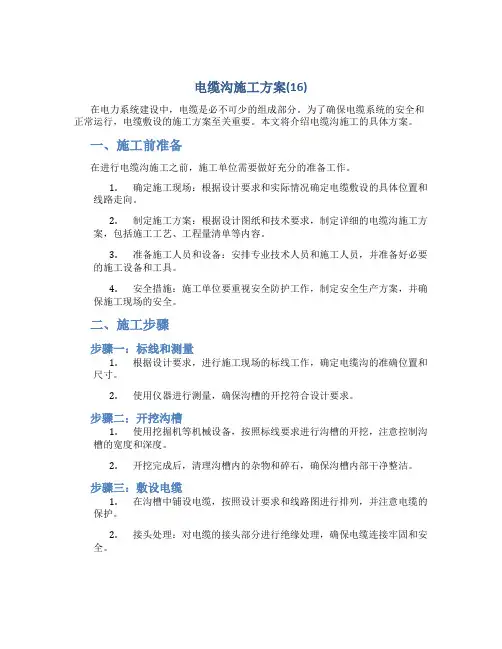

电缆沟施工方案(16)在电力系统建设中，电缆是必不可少的组成部分。

为了确保电缆系统的安全和正常运行，电缆敷设的施工方案至关重要。

本文将介绍电缆沟施工的具体方案。

一、施工前准备在进行电缆沟施工之前，施工单位需要做好充分的准备工作。

1.确定施工现场：根据设计要求和实际情况确定电缆敷设的具体位置和线路走向。

2.制定施工方案：根据设计图纸和技术要求，制定详细的电缆沟施工方案，包括施工工艺、工程量清单等内容。

3.准备施工人员和设备：安排专业技术人员和施工人员，并准备好必要的施工设备和工具。

4.安全措施：施工单位要重视安全防护工作，制定安全生产方案，并确保施工现场的安全。

二、施工步骤步骤一：标线和测量1.根据设计要求，进行施工现场的标线工作，确定电缆沟的准确位置和尺寸。

2.使用仪器进行测量，确保沟槽的开挖符合设计要求。

步骤二：开挖沟槽1.使用挖掘机等机械设备，按照标线要求进行沟槽的开挖，注意控制沟槽的宽度和深度。

2.开挖完成后，清理沟槽内的杂物和碎石，确保沟槽内部干净整洁。

步骤三：敷设电缆1.在沟槽中铺设电缆，按照设计要求和线路图进行排列，并注意电缆的保护。

2.接头处理：对电缆的接头部分进行绝缘处理，确保电缆连接牢固和安全。

步骤四：填埋和回填1.在电缆敷设完成后，进行沟槽的填埋和回填工作，使用合适的填埋材料进行填充，并压实沟槽。

2.确保填埋平整，并严格按照设计要求进行回填，使地面恢复原状。

三、施工质量检查1.施工完成后，对电缆敷设和沟槽填埋进行质量检查，确保施工符合设计要求。

2.检查电缆接头的接触情况和绝缘效果，确保电缆系统的正常运行。

3.进行施工记录和验收，以备日后查阅。

以上就是关于电缆沟施工的具体方案，通过科学规范的施工流程，可以确保电缆系统的安全运行和持久性能。

希望本文提供的施工方案能够对相关人员提供参考和指导。

山西朔州怀仁新家园110kV变电站新建工程（土建工程）电缆沟道施工方案一、编制依据《建筑工程施工质量验收统一标准》 (GB50300-2013）《建筑地基基础工程施工质量验收规范》（GB50202-2002)《砌体结构工程施工质量验收规范》（GB50203-2011）《混凝土结构工程施工质量验收规范》（GB50204－2015）《混凝土质量控制标准》（GB50164—2011)《输变电工程安全质量过程控制数码照片管理工作要求》基建安质[2016]56《国家电网公司电力安全工作规程（电网建设部分）》(国家电网安质（2016）212) 《国家电网公司输变电工程标准工艺管理办法》（国网(基建/3）186—2015）《国家电网公司基建质量管理规定》 (国网（基建/2)112-2015）二、工程概况(1）电缆沟选型:配电装置区不设置电缆支沟,采用电缆埋管；本站主电缆沟宽采用800mm、1000mm、1200mm。

有利于盖板的标准化制作.(2）电缆沟构造：沟深≤1000mm的电缆沟采用砖砌体结构，沟壁内抹防水砂浆，砌体沟体顶部设置预制压顶。

沟深＞1000mm或离路边距离＜1000mm时,沟体采用现浇混凝土沟体；电缆沟沟壁高出场地地坪100mm。

且每隔一定距离设置过水槽.穿越道路时采用现浇钢筋混凝土电缆暗沟。

三、班组人员：全站电缆沟道的施工安排普工6人，泥工2人，木工2人，钢筋工2人负责；机械：挖机一部、手推翻斗车五部、插入式振动棒四台、钢筋调直机一台、钢筋弯曲机一台.施工质量检验器具如经纬仪、建筑工程检测尺一套、吊线锤、水平尺多套.四、施工准备工作1.做好水泥、砂、石、钢材，砌砖等材料的见证取样检测及报验。

2.做好各原材料计划用料.3.做好各原材料采购。

4。

混凝土及砂浆配合比由具有资质试验单位提供，现场根据砂石含水率配置施工配合比。

5.熟悉施工图纸，领会设计意图，参加图纸会审。

6.确定分项负责人，明确各分项负责人的责任，各分项负责人须将工作中的难点及时反映给项目部技术人员，以便集中解决处理，使工程能够顺利进行.7.各施工机械操作人员提前对机械设备进行试运行，确保能正常工作.五、主要施工程序1.测量定位:测量员根据电缆沟道平面布置图提供的坐标由站区主控制网引测布设各电缆沟道中心轴线桩和高程控制桩,作为进行沟槽定位放样施工的基准点.2.沟槽土方开挖：基槽开挖采用机械与人工开挖相结合的方式进行。

电缆沟施工方案(12)
本文将介绍电缆沟施工的相关内容，主要包括电缆沟施工准备、施工过程和后
续维护等方面。

电缆沟施工准备
在进行电缆沟施工之前，需要做好以下准备工作：
1.规划设计：确定电缆沟的位置、长度和深度，编制施工方案。

2.环境检查：检查施工现场的地质条件、周围环境和地下管线，确保施
工安全。

3.材料准备：准备施工所需的工具、设备和材料，如挖掘机、测量工具、
防护用具等。

4.施工人员安排：确定施工人员的数量和分工，确保施工任务顺利进行。

电缆沟施工过程
电缆沟施工的主要步骤包括：
1.开挖电缆沟：使用挖掘机等设备进行开挖，按照设计要求确定电缆沟
的长度、宽度和深度。

2.敷设电缆：在电缆沟内敷设电缆，注意电缆的布线方式和固定方法，
确保电缆不受损坏。

3.填埋回填：在电缆敷设完成后，进行填埋回填工作，采取合适的填埋
材料和方法，保护电缆不受外界损害。

4.整理完工：完成电缆沟施工后，对工地进行清理整理，确保施工现场
整洁有序。

电缆沟施工后续维护
电缆沟施工完成后，需要进行后续维护工作，包括：
1.定期检查：定期对电缆沟进行检查，查看电缆是否安全正常运行，及
时发现问题并处理。

2.维护修复：对电缆沟出现的问题进行维护修复，保证电缆系统的稳定
运行。

3.安全防护：加强对电缆沟周围环境的安全防护，防止外部破坏和损害。

总之，电缆沟施工是一个技术活动，需要严格按照规定的施工方案和程序进行
操作，确保电缆系统的正常运行和安全使用。

希望本文对电缆沟施工有所帮助。

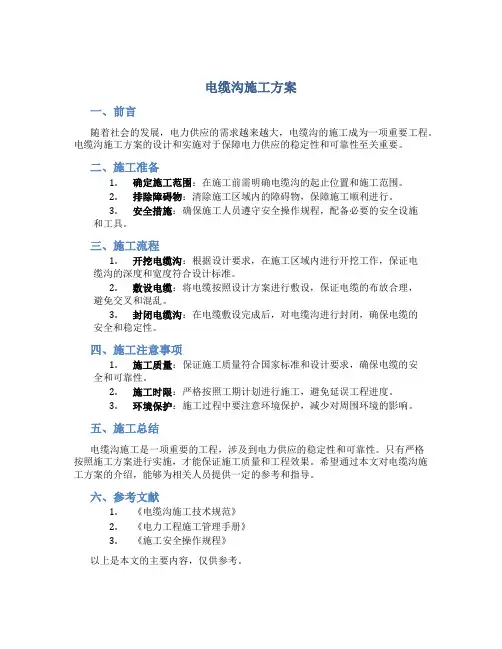

电缆沟施工方案
一、前言
随着社会的发展，电力供应的需求越来越大，电缆沟的施工成为一项重要工程。

电缆沟施工方案的设计和实施对于保障电力供应的稳定性和可靠性至关重要。

二、施工准备
1.确定施工范围：在施工前需明确电缆沟的起止位置和施工范围。

2.排除障碍物：清除施工区域内的障碍物，保障施工顺利进行。

3.安全措施：确保施工人员遵守安全操作规程，配备必要的安全设施
和工具。

三、施工流程
1.开挖电缆沟：根据设计要求，在施工区域内进行开挖工作，保证电
缆沟的深度和宽度符合设计标准。

2.敷设电缆：将电缆按照设计方案进行敷设，保证电缆的布放合理，
避免交叉和混乱。

3.封闭电缆沟：在电缆敷设完成后，对电缆沟进行封闭，确保电缆的
安全和稳定性。

四、施工注意事项
1.施工质量：保证施工质量符合国家标准和设计要求，确保电缆的安
全和可靠性。

2.施工时限：严格按照工期计划进行施工，避免延误工程进度。

3.环境保护：施工过程中要注意环境保护，减少对周围环境的影响。

五、施工总结
电缆沟施工是一项重要的工程，涉及到电力供应的稳定性和可靠性。

只有严格
按照施工方案进行实施，才能保证施工质量和工程效果。

希望通过本文对电缆沟施工方案的介绍，能够为相关人员提供一定的参考和指导。

六、参考文献
1.《电缆沟施工技术规范》
2.《电力工程施工管理手册》
3.《施工安全操作规程》
以上是本文的主要内容，仅供参考。

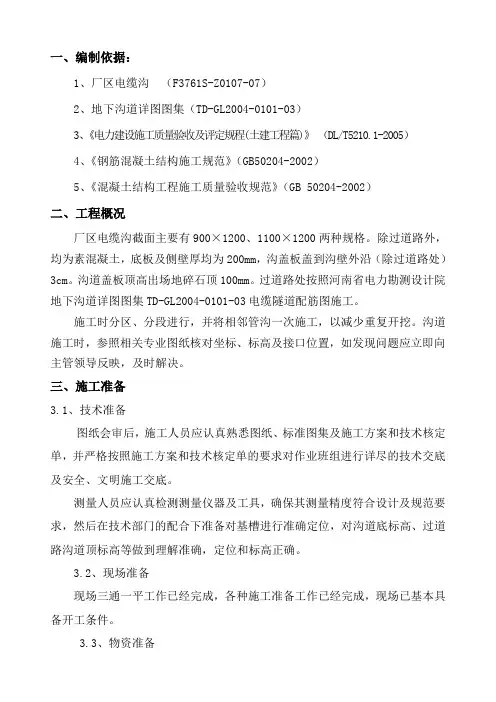

一、编制依据：1、厂区电缆沟（F3761S-Z0107-07）2、地下沟道详图图集（TD-GL2004-0101-03）3、《电力建设施工质量验收及评定规程(土建工程篇)》（DL/T5210.1-2005）4、《钢筋混凝土结构施工规范》（GB50204-2002）5、《混凝土结构工程施工质量验收规范》（GB 50204-2002）二、工程概况厂区电缆沟截面主要有900×1200、1100×1200两种规格。

除过道路外，均为素混凝土，底板及侧壁厚均为200mm，沟盖板盖到沟壁外沿（除过道路处）3cm。

沟道盖板顶高出场地碎石顶100mm。

过道路处按照河南省电力勘测设计院地下沟道详图图集TD-GL2004-0101-03电缆隧道配筋图施工。

施工时分区、分段进行，并将相邻管沟一次施工，以减少重复开挖。

沟道施工时，参照相关专业图纸核对坐标、标高及接口位置，如发现问题应立即向主管领导反映，及时解决。

三、施工准备3.1、技术准备图纸会审后，施工人员应认真熟悉图纸、标准图集及施工方案和技术核定单，并严格按照施工方案和技术核定单的要求对作业班组进行详尽的技术交底及安全、文明施工交底。

测量人员应认真检测测量仪器及工具，确保其测量精度符合设计及规范要求，然后在技术部门的配合下准备对基槽进行准确定位，对沟道底标高、过道路沟道顶标高等做到理解准确，定位和标高正确。

3.2、现场准备现场三通一平工作已经完成，各种施工准备工作已经完成，现场已基本具备开工条件。

3.3、物资准备物资及设备供应部门应提前联系好反铲挖掘机（1台），自卸汽车（2辆）等机具设备，并根据工程的实际进展情况，确定各种机械设备的准确进场日期；所有进场机械设备、车辆均需经过检修、试运转合格后，方可进行施工。

主要工程材料已采购，周转工具已准备。

3.4、劳动力准备施工队伍已进场。

四、施工方法4.1、定位放线及基坑开挖4.1.1、根据厂区座标及高程控制点对电缆沟两侧轴线进行准确定位及高程引测，并定出轴线控制桩及高程控制桩，撒出基坑开挖边线，经公司自检合格并报请监理验线合格后，即可进行基坑开挖。

电缆沟工程施工方案(1)
一、前言
在城市建设和基础设施建设中，电力电缆传输是至关重要的一环。

为了确保电力系统的正常运行，电缆的敷设必须得到科学合理的施工方案的支持。

本文将介绍电缆沟工程的施工方案，为电缆敷设提供指导。

二、工程概况
2.1 工程地点
电缆沟工程位于XX市某区域。

2.2 工程内容
本项目主要包括电缆沟的开挖、电缆敷设、沟槽封闭等工作。

三、施工方案
3.1 施工准备
1.制定详细的施工方案，明确任务分工和责任；
2.落实施工人员的安全教育和培训；
3.准备所需的施工机械和工具；
4.测量确定电缆沟布置及尺寸。

3.2 施工步骤
1.根据设计要求和实际情况，确定开挖电缆沟的位置和尺寸；
2.开挖电缆沟，确保沟底平整，边坡稳固；
3.在电缆沟内敷设电缆，按要求设置支架；
4.维护电缆沟周边环境卫生，及时清除杂物。

3.3 施工要点
1.严格按照设计要求施工；
2.注意施工现场的安全防护；
3.保障施工质量，确保电缆敷设顺利进行。

四、施工注意事项
1.严禁在电缆沟内乱堆杂物，以免影响电缆使用；
2.电缆敷设时，注意避免损坏电缆绝缘层；
3.施工过程中需根据实际情况及时调整施工方案。

五、总结
电缆沟工程的施工方案是确保电缆敷设顺利进行的关键。

通过科学合理的施工
安排和严格的质量管控，可以保障电力系统的可靠运行。

在今后的电力工程建设中，我们将继续遵循本文提出的施工方案原则，确保工程质量和进度。

以上是电缆沟工程施工方案的相关内容，希望对电缆工程建设有所帮助。

电缆沟工程施工方案及方法1、土方工程：电缆沟采用人工挖土，其挖土边坡作垂直立面。

挖土时不一次性挖至基底标高，留5-10cm土方，以防标高控制不准和雨后扰动，引起槽底超深，天气睛好后用水准仪抄平，每2m设一测点，定子桩，按设计坡度一次性铲平到垫层底标高，验收符合要求后，抓紧浇筑混凝土垫层，混凝土垫层现场搅拌，并用平板振动器振实。

为不致使电缆浸泡在雨水中，不允许电缆沟内长期积水，应确保流水畅通，在电缆内需设千分之二的泻水坡度。

所有土方除留足回填土外，余土用装卸机运至业主指定地点。

2、电缆沟墙体⑴找平：弹线砌墙前，应先在垫层顶面用水泥砂浆或细石混凝土找平。

然后根据所提供的尺寸弹出墙身轴线。

⑵立皮数杆：皮数杆是控制墙体高度的标志杆。

其上划有每皮砖和灰缝的厚度，予埋件的位置。

用以控制砌体的竖向尺寸，皮数杆一般立在墙体的转角处，每隔10-15m立一根，使皮数杆上的±0.00与提供的±0.00相吻合。

⑶盘角、挂线：墙角是确定墙面的主要依据，故可以根据皮数杆先砌墙角，然后拉准线砌中间墙身。

⑷铁件予埋：砌筑过程中，根据皮数杆上的标志的予埋铁件位置预埋，施工中需注意：①钢筋需热镀锌，在施工过程中不得破坏钢筋的镀锌层则需作防腐处理；②钢筋两端的高度应保持一致。

#⑸检查:砌筑过程中应及时进行检查。

尤应注意墙的检查。

轴线位移不大于10mm，墙顶尺寸不超过±15mm，墙身垂直度用托线板检查，垂直度偏差5mm，砖水平度用水平尺检查水平缝的平直度允许偏差，在10m长度内，不大于10mm。

3、电缆沟粉刷⑴设计采用1：2水泥防水砂浆粉刷，厚度20mm,转角处抹成钝角。

⑵抹灰前，砖墙表面的灰尘、污垢和油渍等，应清理干净。

对于过于干燥的基层，要洒水湿润，并在墙上先刷水泥浆或洒水泥浆处理。

⑶为有效的控制墙面抹灰厚度与平直度，抹灰前应先检查基层表面的平整度，并用1：2水泥砂浆设置标志和标筋，作为底层抹灰的依据以便找平。

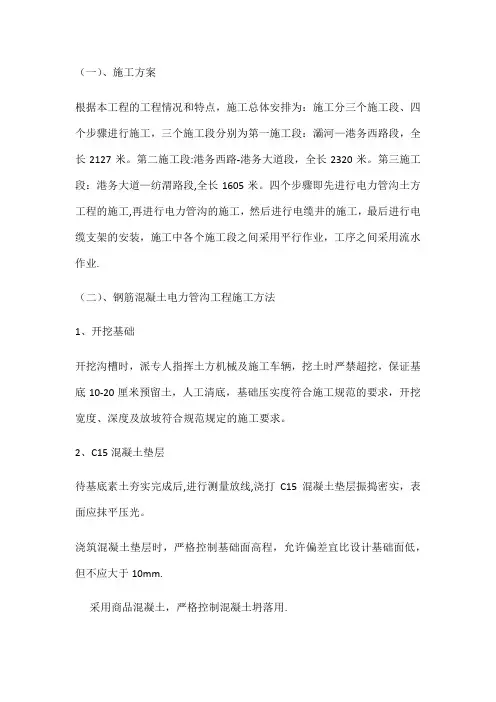

（一）、施工方案根据本工程的工程情况和特点，施工总体安排为：施工分三个施工段、四个步骤进行施工，三个施工段分别为第一施工段：灞河—港务西路段，全长2127米。

第二施工段:港务西路-港务大道段，全长2320米。

第三施工段：港务大道—纺渭路段,全长1605米。

四个步骤即先进行电力管沟土方工程的施工,再进行电力管沟的施工，然后进行电缆井的施工，最后进行电缆支架的安装，施工中各个施工段之间采用平行作业，工序之间采用流水作业.（二）、钢筋混凝土电力管沟工程施工方法1、开挖基础开挖沟槽时，派专人指挥土方机械及施工车辆，挖土时严禁超挖，保证基底10-20厘米预留土，人工清底，基础压实度符合施工规范的要求，开挖宽度、深度及放坡符合规范规定的施工要求。

2、C15混凝土垫层待基底素土夯实完成后,进行测量放线,浇打C15混凝土垫层振捣密实，表面应抹平压光。

浇筑混凝土垫层时，严格控制基础面高程，允许偏差宜比设计基础面低，但不应大于10mm.采用商品混凝土，严格控制混凝土坍落用.混凝土用平板振捣器振至密实，密实标志是混凝土停止下沉,不再冒出气泡,表面呈现平坦,泛浆。

3、电缆沟及检查井底板、墙、顶板钢筋制作（1）、钢筋进场检验:（2）、钢筋放样：(3）、钢筋加工4、电缆隧道及检查井底板、墙、顶板钢筋绑扎（1)、底板钢筋绑扎时，按画好的间距,先摆放受力主筋，后放分布筋,预埋件、预留孔等及时配合安装。

板内纵向受力筋，采用绑扎连接与电弧单面焊相结合，基础底板钢筋保护层厚30㎜。

（2）、交叉部位钢筋采用十字兜扣绑扎，底板钢筋短向不设接头，长向钢筋接头相互错开。

(3）、墙体钢筋绑扎先绑外侧，再绑内侧，双排钢筋之间绑扎拉筋@400mm （4）、顶板钢筋绑扎:清理模板上面杂物,放出下层主筋间距线,按间距先放主筋，再放分布筋，预埋件及时配合安装.绑扎完毕后放上马凳再绑上层钢筋。

（5）、钢筋保护层厚度采用废石材料作垫块，呈梅花状布置，间距600mm。

电缆沟道打洞施工方案一、准备工作1、设备检查与准备检查电锤、钻头、电动切割机、钢筋切割机和手持振动锤等所需设备，确保设备完好，无故障。

确保所需工具刀片锋利、电锤钻头适用，并具备备用品以备不时之需。

2、安全防护装备确保所有工作人员穿戴符合安全规范的个人防护装备，包括：头盔：保护头部免受伤害。

护目镜或面罩：保护眼睛，避免碎片伤害。

防护手套：保护手部免受切割、振动等伤害。

安全鞋：提供脚部防护。

耳塞或耳罩：保护听力，降低噪音对耳朵的影响。

3、施工区域准备在施工区域进行清理和标记，清除杂物、碎石，确保施工区域整洁、安全。

根据洞口位置进行标记，确保准确无误，避免错误打洞。

4、安全措施在施工现场明确安全责任人，负责施工过程中的安全管理和紧急情况处理。

确保施工人员熟悉适当的急救措施，并提供急救箱以备不时之需。

审查施工现场，确保消防器材齐全、通道畅通，应急疏散路线清晰明了。

5、沟通与协调在施工团队内部明确每位成员的职责和任务，确保分工明确、无遗漏。

与相关部门协调，确认施工计划与安排，避免施工期间的交叉干扰和误解。

二、洞口定位在进行电缆沟道打洞施工前，确保准确定位洞口位置非常重要，这需要精确测量和标记，以保证洞口的准确性和适合性。

1、现场勘测检查新建的端子箱基础与电缆沟的接触处，确保了解其结构和特点。

使用测量仪器（如测量尺、测量仪等）对接触处进行精确测量，确定洞口的最佳位置。

2、洞口尺寸标记根据要求的洞口尺寸，在电缆沟壁上使用粉笔或其他标记工具进行标记，确保洞口尺寸准确。

进行必要的水平和垂直标记，以确保洞口位置的准确性和垂直度。

3、考虑电缆引入方向考虑电缆引入的方向，确保洞口位置最适合电缆引入并连接到端子箱基础。

根据电缆的走向，确定洞口的确切位置，使其方便引入电缆并确保电缆的安全连接。

4、标记和验收标记洞口位置，以便施工人员在实际工作时清晰可见。

由负责人验收洞口位置标记，确保其准确性和适当性，以便进行下一步的施工。

电缆沟施工方案三篇篇一：电缆沟施工方案1.工程概况该工程位于位于铜梁县污水处理厂内的配电室附近。

为砖砌电缆沟，由原施工临时用电电缆通过已有电缆工井接入一期配电室内，再由一期配电室接入已建电缆沟。

2.施工准备工程开工前，先由测量人员根据配电室外已有电缆沟工井（见平面布置图）布设基槽开挖线。

土方开挖要注意不能让弃土掩盖轴线桩。

为保证能洒出开挖边线，应先用人工对场地周围进行平整。

组织施工力量，做好材料、成品、半成品的加工及进场工作。

3.施工顺序及施工计划本工程施工工期较紧，拟采取如下施工顺序。

定位放线→基槽开挖→基础垫层浇筑→基础底板浇筑→砖砌电缆沟→内外抹灰→人工墙体开孔→盖板制作与安装。

4.施工平面布置5.施工方法5.1土方工程本工程土方开挖采用人工开挖土、清底，按要求挖至设计标高，弃土用自卸车堆放至厂区内指定堆土区。

开挖前施工人员应向参加施工人员进行技术交底，在挖方过程中测量人员随时配合抄平。

回填前应先做好基内的隐蔽验收工作，并将基坑内的杂物、积水、淤泥、浮土等清除干净。

回填土采用6：4砂土回填，回填时采用分层回填。

5.2砖砌电缆沟砌筑砖采用MU10页岩砖，砖质量符合设计要求。

砌筑页岩砖用M10水泥砂浆，内外抹面采用1：2.5水泥砂浆，各厚15mm。

砂浆强度符合设计规定。

砂浆配合比采用质量比，砌筑砖墙用砂浆的流动性宜为7～10cm.拌合好的砂浆应在初凝前使用完毕，已经凝结的砂浆不得使用。

页岩砖砌筑前应检查基础尺寸、高程及中线位置，与混凝土基础相接的砌筑面先清扫，并用水冲刷干净。

砌筑前根据中线放出墙基线，撂底摆缝，确定砌法。

使用前应浸水，不得有干心现象。

砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖直灰缝宽度应为10mm,允许误差2mm。

砌筑直墙应挂线，砌体表面平直，随砌随找，不得敲打找平每米高的墙体砖层数应一致，砖墙的伸缩缝与底板的伸缩缝应体同时砌筑，当砌筑间断时，应砌成斜茬。

接茬砌筑时，应先用水将斜茬冲洗干净，并使砂浆饱满。

电缆沟专项施工方案一、项目背景电缆沟作为电力系统重要的配套设施，在电力工程中起着至关重要的作用。

为保障电力设施的正常运行，提高电力系统的可靠性和稳定性，电缆沟的施工方案必须合理科学地制定。

二、施工前准备1. 资料准备•收集现场地质条件、施工环境等相关资料；•绘制电缆沟的详细施工图纸。

2. 材料准备•准备好施工所需的各类材料，确保数量充足；•对材料进行检查，确保质量符合要求。

3. 设备准备•确保施工所需的各类设备完好，并进行必要的维护和保养；•配备好必要的安全防护设备。

三、施工步骤1. 地面标线•根据施工图纸要求，在地面上进行标线，确保电缆沟施工的准确位置和尺寸。

2. 开挖电缆沟•使用挖掘机等设备，按照标线要求挖掘电缆沟；•控制挖掘深度和宽度，确保电缆沟的尺寸符合要求。

3. 敷设电缆•在挖好的电缆沟内敷设电缆，保证电缆的安全和整齐；•注意电缆的敷设方式和覆土厚度，确保电缆的使用寿命和安全性。

4. 回填和抹平•在电缆敷设完成后，对电缆沟进行回填和抹平处理，保证地面恢复平整；•注意回填材料的选择和压实，确保地面的稳固和安全。

四、施工质量控制1. 监督检查•在施工过程中，要定期进行监督检查，确保施工质量符合要求；•及时发现并纠正施工中的问题，确保施工进度和质量。

2. 质量验收•施工完成后，进行全面的质量验收，评估施工质量是否符合标准要求；•对存在的问题进行整改，确保施工质量达标。

五、施工安全措施1. 安全教育•对施工人员进行安全教育和培训，提高员工安全意识和应急处理能力；2. 安全防护•确保施工现场设置明确的安全警示标志，配备好必要的安全防护设备；•严格执行安全操作规程，杜绝安全事故的发生。

六、施工总结电缆沟的施工方案是电力工程中的重要环节，在施工过程中，要严格执行施工方案，确保施工质量和安全。

只有通过科学规范的施工，才能保障电力设施的正常运行，提高电力系统的可靠性和稳定性。

以上是电缆沟专项施工方案的详细内容，希望能为相关施工人员提供指导和参考，确保施工工作顺利进行。

电缆沟施工方案(3)一、前言在电缆敷设工程中，电缆沟的施工是至关重要的环节之一。

合理的电缆沟施工方案能够确保电缆的安全敷设，减少故障发生的可能性。

本文将介绍一种合理可行的电缆沟施工方案。

二、施工前准备在正式进行电缆沟施工前，需做好充分的准备工作。

首先要对施工现场进行勘察，了解地形地貌情况，确定电缆沟的走向和深度。

其次要清理施工区域，清除障碍物，确保施工顺利进行。

还要准备好必要的施工设备和工具，包括挖掘机、铲车、扁盘机等。

三、施工步骤1. 标线在确定电缆沟的走向后，要进行标线工作。

使用标杆和绳子进行标线，标明沟槽的准确位置，确保施工的精准性。

2. 开挖使用挖掘机按照标线开始挖沟，根据设计要求控制沟槽的宽度和深度。

在挖掘过程中要注意防止坍塌和塌方，保证施工人员的安全。

3. 清理挖掘完成后，要清理沟槽底部的杂物和碎石，确保沟槽底部平整，以便后续电缆的敷设。

4. 敷设电缆在清理完沟槽后，可以开始电缆的敷设工作。

按照设计要求将电缆依次铺设在沟槽中，注意保持电缆的整洁，并留出必要的余量。

5. 覆土电缆敷设完成后，要及时进行覆土工作，将沟槽逐步填平。

填土过程中要轻轻拍实，避免损坏电缆，确保沟槽完整。

6. 整理最后对施工现场进行清理整理，清除多余的杂物和工具，确保场地整洁。

四、验收与保养电缆沟施工完成后，要进行验收工作，确保电缆敷设的质量符合要求。

同时要做好电缆的保养工作，定期检查电缆及其周围环境，确保电缆的正常使用。

五、结语电缆沟施工是电缆敷设工程中的关键环节，合理的施工方案能够提高工程质量，确保电缆的安全运行。

本文介绍的电缆沟施工方案经实践验证，可行性强，希望对相关领域的从业人员有所帮助。

1.工程概况本工程为220KV双山变电站电缆沟工程,电缆沟共有六种, 分别为: 400×350电缆沟131米；850×700电缆沟30米；600×500电缆沟10米；1000×1400电缆沟61米；1100×1250电缆沟177米；1600×1250电缆沟32米。

电缆沟长度共计441米。

电缆沟为钢筋混凝土电缆沟, 电缆沟盖板在角钢与钢筋焊接完成后, 整体镀锌防腐, 电缆沟交叉处所埋支承盖板用型钢要镀锌后再预埋, 电缆沟两侧预埋通长角钢及锚筋亦要焊接镀锌后再行施工。

电缆沟垫层为100mmC10砼,基础底板为C20砼, 沟底和沟壁采用C25混凝土。

电缆沟侧壁内、外两侧、沟底内侧均采用1: 2水泥砂浆加5%防水剂, 抹面20厚。

2.施工准备2.1现场准备2.1.1 工程开工前, 先由测量人员根据站区控制桩布设控制桩点, 所有控制桩都用混凝土进行加固围护, 如有必要, 还应用围栏围护。

2.1.2 土方工程开工前, 根据施工图纸及轴线桩测放基槽开挖线。

土方开挖要注意不能让弃土掩盖控制桩及轴线桩。

由于本工程为新建工程, 场地高低不平, 为保证能洒出开挖边线, 应先用人工对场地周围进行平整。

技术准备2.1.3组织有关技术人员熟悉图纸, 了解各部分尺寸, 制定相应的施工工序。

了解施工现场状况, 布置施工平面。

2.1.4根据进度计划编制材料进场计划, 组织施工力量, 做好材料、成品、半成品的加工订货及进场工作。

2.1.5施工前做好各级技术交底, 尤其是对工程的特殊性及技术质量要求要详细交底, 做到人人心中有数, 严格按图纸及规范要求施工。

3. 施工平面布置本工程施工现场较为平坦, 但用地不宽畅, 仅有零星小空地可以利用。

4. 施工顺序及施工计划本工程施工工期较紧, 拟采取如下施工顺序。

定位放线→基槽开挖→基础垫层浇筑→基础底板浇筑→沟壁砼浇筑→砼压顶→内外抹灰→盖板制作与安装。

电缆沟工程施工方案及方法1、土方工程：电缆沟采用人工挖土，其挖土边坡作垂直立面。

挖土时不一次性挖至基底标高，留5-10cm土方，以防标高控制不准和雨后扰动，引起槽底超深，天气睛好后用水准仪抄平，每2m设一测点，定子桩，按设计坡度一次性铲平到垫层底标高，验收符合要求后，抓紧浇筑混凝土垫层，混凝土垫层现场搅拌，并用平板振动器振实。

为不致使电缆浸泡在雨水中，不允许电缆沟内长期积水，应确保流水畅通，在电缆内需设千分之二的泻水坡度。

所有土方除留足回填土外，余土用装卸机运至业主指定地点。

2、电缆沟墙体⑴找平：弹线砌墙前，应先在垫层顶面用水泥砂浆或细石混凝土找平。

然后根据所提供的尺寸弹出墙身轴线。

⑵立皮数杆：皮数杆是控制墙体高度的标志杆。

其上划有每皮砖和灰缝的厚度，予埋件的位置。

用以控制砌体的竖向尺寸，皮数杆一般立在墙体的转角处，每隔10-15m立一根，使皮数杆上的±0.00与提供的±0.00相吻合。

⑶盘角、挂线：墙角是确定墙面的主要依据，故可以根据皮数杆先砌墙角，然后拉准线砌中间墙身。

⑷铁件予埋：砌筑过程中，根据皮数杆上的标志的予埋铁件位置预埋，施工中需注意：①钢筋需热镀锌，在施工过程中不得破坏钢筋的镀锌层则需作防腐处理；②钢筋两端的高度应保持一致。

#⑸检查:砌筑过程中应及时进行检查。

尤应注意墙的检查。

轴线位移不大于10mm，墙顶尺寸不超过±15mm，墙身垂直度用托线板检查，垂直度偏差5mm，砖水平度用水平尺检查水平缝的平直度允许偏差，在10m长度内，不大于10mm。

3、电缆沟粉刷⑴设计采用1：2水泥防水砂浆粉刷，厚度20mm,转角处抹成钝角。

⑵抹灰前，砖墙表面的灰尘、污垢和油渍等，应清理干净。

对于过于干燥的基层，要洒水湿润，并在墙上先刷水泥浆或洒水泥浆处理。

⑶为有效的控制墙面抹灰厚度与平直度，抹灰前应先检查基层表面的平整度，并用1：2水泥砂浆设置标志和标筋，作为底层抹灰的依据以便找平。

电缆沟专项施工方案(1)一、前言为保证电缆沟施工的顺利进行，提高工程施工效率，确保施工质量，特制定此专项施工方案。

二、施工准备2.1 物料准备•所需电缆沟材料：XXXXX•所需施工工具：XXXXX2.2 人员配备•施工队伍：总队长1名，施工人员X名•安全员：X名三、施工步骤3.1 方案设计•根据工程需要和图纸要求，确定电缆沟布置方案，包括电缆沟的走向、深度、宽度等参数。

3.2 现场准备•清理施工现场，确保施工区域内无障碍物。

3.3 开挖电缆沟•根据设计要求，采用机械开挖或人工开挖的方式，开挖电缆沟。

3.4 敷设电缆•在开挖好的电缆沟内，按照设计要求铺设电缆，保证电缆铺设整齐、平整。

3.5 填埋•完成电缆敷设后，对电缆沟进行填埋，保证填埋的土壤质量优良、均匀、压实。

3.6 清理工作•清理施工现场，清除垃圾和杂物，恢复施工区域环境。

四、施工注意事项1.施工过程中应严格遵守施工安全规范，做好安全防护工作。

2.施工人员应持有效证件上岗施工，遵守工地规定。

3.施工现场应设置施工警示标志，防止普通人员进入施工区域。

4.施工过程中如有问题或异常情况，应及时向相关部门汇报。

5.完工后，应对施工区域进行清理，留下整洁的施工现场。

五、总结本专项施工方案主要针对电缆沟施工的各个环节进行详细规划，提出了施工步骤、注意事项等内容，旨在确保施工工程顺利进行，最终达到预期效果。

希望全体施工人员能严格遵守本方案，高效、高质地完成电缆沟施工任务。

以上是电缆沟专项施工方案(1)的内容，欢迎施工人员按照本方案执行，保障施工工程的顺利进行。

电缆沟堵漏优质施工方案一、背景介绍电缆沟是电力工程中常见的基础工程，用于敷设电缆，保护电缆安全运行。

然而，电缆沟在使用过程中可能会发生漏水漏油的情况，严重影响电缆的正常运行。

因此，为了确保电缆沟堵漏工程质量，提高施工效率，需要制定科学合理的优质施工方案。

二、施工前准备在进行电缆沟堵漏施工前，需要做好以下准备工作：1.确认沟道尺寸：仔细测量电缆沟的尺寸，确保施工材料的供给充足。

2.清理沟道：清除电缆沟内的杂物、积水等，保证施工环境清洁。

3.检查设备：检查堵漏所需的工具和材料，确保齐全。

4.制定施工方案：根据实际情况制定详细的施工方案，包括堵漏材料选择、施工工艺等。

三、堵漏材料选择在电缆沟堵漏工程中，常用的堵漏材料有水泥、聚合物堵漏剂等。

根据电缆沟的使用环境和需要堵漏的漏洞大小，选择合适的堵漏材料进行施工。

四、施工工艺1.准备工作：将堵漏材料按比例混合备用，准备好所需的工具和设备。

2.清理沟道：使用清洁工具将电缆沟内的杂物和积水清理干净，确保电缆沟表面干燥。

3.堵漏处理：按照施工方案将混合好的堵漏材料填充到漏洞处，均匀压实，确保堵漏材料充分填满漏洞。

4.防护处理：等待堵漏材料干燥固化后，对电缆沟表面进行防护处理，增加堵漏效果的持久性。

五、施工质量控制1.施工过程中应不断检查堵漏情况，如发现漏洞未完全堵住，应及时补漏。

2.施工完成后应进行质量检查，确保堵漏效果符合要求。

3.施工结束后及时清理施工现场，保持环境整洁。

六、施工注意事项1.施工人员：施工人员需具备相关经验和技能，保证施工质量。

2.施工环境：施工时应保证通风良好，注意防火防爆。

3.材料保存：堵漏材料需保存在阴凉干燥处，避免日晒雨淋。

七、结语电缆沟堵漏施工是电力工程中重要的一环，通过科学合理的施工方案和严格的质量控制，能够有效提高施工效率，确保电缆的正常运行和延长使用寿命。

希望以上电缆沟堵漏优质施工方案能为相关工程施工提供参考，确保工程质量和安全。

电缆沟专项施工方案(2)一、施工前准备在进行电缆沟施工前，必须进行充分的准备工作，确保施工过程高效顺利。

具体准备工作包括： 1. 安全检查：施工前进行周边环境的安全检查，确保施工区域安全无隐患。

2. 材料准备：准备好所需的电缆、管道、护套等材料，并对材料进行检查，确保质量符合要求。

3. 设备准备：检查施工所需的机械设备和工具，确保设备工作正常。

4. 现场布置：根据施工图纸确定电缆沟的布置位置，并进行标示，确保施工无误。

二、施工步骤1.开挖电缆沟：根据设计要求在标示位置进行开挖电缆沟，确保沟槽的宽度、深度符合要求，并保持沟底平整。

2.铺设管道：根据电缆布置方案，在电缆沟内铺设管道，注意管道的连接牢固，安装位置正确。

3.敷设电缆：将电缆依照设计要求敷设在铺设好的管道内，注意电缆的防水、防火等措施。

4.安装护套：在电缆敷设完成后，进行护套的安装，并对护套进行固定，保护电缆不受外部环境影响。

5.填充回填：电缆敷设完成后进行回填工作，将开挖的土方回填至电缆沟内，并进行压实处理，确保沟槽平整。

三、施工注意事项1.施工期间要严格遵守安全规定，文明施工，确保人员和设备安全。

2.施工过程中要定期检查电缆、管道等材料和设备的质量，发现问题及时处理。

3.施工人员需要严格按照设计要求进行施工，不得擅自更改设计方案。

4.施工完成后要对施工现场进行清理，保持环境整洁，清理残留材料和设备。

5.完工验收：施工完成后进行验收，确保施工质量符合要求，做好相关记录。

四、施工结束完成电缆沟专项施工方案后，需对整个施工过程进行总结和评估，及时修正不足之处，保证施工质量和安全可靠。

同时，做好施工资料的整理和归档工作，为今后的维护和管理提供参考依据。
