有色金属工业安装工程质量检验评定标准目录1 总则2 术语、基本规定2.1 术语2.2 基本规定3 分项、分部、单位工程的划分原则、评定标准和程序3.1 分项、分部、单位工程的划分原则3.2 安装工程质量等级的评定标准3.3 安装工程质量检验评定的程序标准部件及设备4 设备基础4.1 设备基础验收4.2 放线就位和找正调平4.3 地脚螺栓4.4 垫铁4.5 灌浆5 标准部件5.1 联轴器的装配5.2 液压站安装5.3 液压管道安装5.4 液压系统调试6 风机及泵6.1 活塞式空气压缩机安装6.2 轴流式通风机安装6.3 罗茨风机安装6.4 风机的无负荷试运转6.5 离心泵的安装6.6 叶片泵和柱塞泵安装6.7 HB、HK标准立式斜流泵的安装6.8 荷兰矿浆泵（TZMP800、TZMP2000）安装6.9 泵的试运转管道安装7 工业金属管道7.1 管道组成件及管道支撑件7.2 管道加工7.3 钢制管道焊接7.4 钢制管道安装7.5 铝及铝合金管道焊接7.6 铜及铜合金管道焊接7.7 不锈钢、有色金属管道安装7.8 弯管和补偿器安装7.9 铸铁管道安装7.10 管道的检验设备及管道的绝热8 设备及管道的绝热8.1 固定件和支承件的安装8.2 捆扎、拼砌式绝热层8.3 缠绕式绝热层8.4 充填绝热层8.5 粘贴绝热层8.6 浇注、喷涂绝热层8.7 可拆卸式绝热层8.8 伸缩缝及膨胀间隙8.9 防潮层8.10 金属保护层8.11 毡、箔、布类保护层8.12 抹面保护层通用设备9 除尘设备9.1 除尘器壳体加工9.2 除尘器壳体焊接9.3 除尘器壳体安装9.4 袋式除尘器内部构件安装9.5 干式静电除尘器内部构件安装9.6 干式静电除尘器振打系统安装9.7 湿式静电除尘器内部构件安装9.8 陶瓷管式冲击除尘器安装9.9 除尘器试运转10 固体输送和计量设备10.1 固定带式输送机安装10.2 翻转式皮带机安装10.3 斗式提升机安装10.4 板式和链式输送机安装10.5 螺旋输送机安装10.6 气垫输送机安装10.7 悬链式输送机安装10.8 电子皮带秤10.9 输送和计量设备试运转氧化铝设备11 破碎设备11.1 颚式破碎机安装11.2 旋回破碎机安装11.3 圆锥破碎机安装11.4 辊式破碎机安装11.5 破碎设备试运转12 转子式翻车机12.1 转子安装12.2 托轮装置及传动装置安装12.3 平台及压车机构安装12.4 转子式翻车机试运转13 翻车机附属设备13.1 卷扬机安装13.2 迁车台安装13.3 摘钩平台安装13.4 卷扬机及摘钩平台试运转14 堆料机14.1 行走机构安装14.2 回转机构安装14.3 前臂架及变幅机构安装14.4 尾车进料皮带机安装14.5 堆料机试运转15 取料机15.1 行走轨道及桥架安装18.3 水力旋流器安装18.4 水力旋流器试运转18.5 振动筛安装18.6 振动筛试运转19 回转窑19.1 托轮轴承组组装19.2 承托装置安装19.3 筒体运输段、吊装段的加工19.4 筒体焊接19.5 筒体安装19.6 传动装置安装19.7 挡轮及液压装置安装19.8 窑头罩、窑尾罩安装19.9 燃料喷管装置安装19.10 回转窑试运转20 冷却机20.1 承托装置安装20.2 筒体安装20.3 冷却机试运转21 管道化溶出设备21.1 隔膜泥浆泵安装21.2 熔盐炉安装21.3 熔盐泵安装21.4 溶出管段制作21.5 管道化设备试车22 高压溶出设备22.1 套管加(预)热器加工22.2 套管加(预)热器焊接22.3 套管加(预)热器安装22.3 压煮器(溶出器)、闪蒸槽、水冷器、脉冲缓冲器安装22.4 压煮器搅拌装置安装22.5 压煮器搅拌装置试运转23 沉降槽23.1 槽体加工23.2 槽体焊接23.3 沉降槽安装23.4 搅拌装置安装23.5 搅拌装置试运转24 过滤机24.1 平盘过滤机安装24.2 立盘过滤机安装24.3 叶滤机安装24.4 筒式外滤真空过滤机安装24.5 袋滤机安装24.6 板框压滤机安装24.7 带式过滤机安装24.8 过滤机试运转25 分解槽25.1 槽体加工25.2 槽体焊接25.3 分解槽安装25.4 搅伴装置安装25.5 搅拌装置试运转26 蒸发器26.1 蒸发器安装26.2 强制循环泵试运转27 脱硅机及低压溶出器27.1 脱硅机及低压溶出器安装28 气态悬浮式焙烧炉28.1 炉体钢部加工28.2 炉体钢构件焊接28.3 焙烧系统非标设备安装28.4 燃烧器（燃烧站）安装28.5 冷却床安装29 机械搅拌槽安装29.1 槽体安装29.2 桥架安装29.3 搅拌器安装29.4 槽盖安装29.4 机械搅拌槽试运转30 工艺钢结构30.1 工艺钢结构螺栓连接30.2 框架、通廊工艺钢结构加工30.3 工艺钢结构焊接30.4 框架工艺钢结构安装30.5 通廊、桁架工艺钢结构安装碳素设备31 阳极成型设备31.1 振动筛安装31.2 配料称安装31.3 预热螺旋安装31.4 混捏机安装31.5 冷却螺旋安装31.6 振动成型机安装31.7 悬链式输送机安装31.8 阳极成型设备试运转32 阳极焙烧设备32.1 焙烧多功能天车安装32.2 组机/清理机安装32.3 极堆垛天车安装32.4 阳极焙烧设备试运转33 阳极组装设备33.1 工频炉安装33.2 步进式浇筑机安装33.3 电解质清理机安装33.4 残极压脱机安装33.5 磷铁环压脱机安装33.6 铝导杆矫直机安装33.7 残极破碎机安装33.8 阳极组装设备试运转34 阴极设备34.1 电煅炉安装34.2 反击破碎机安装34.3 悬辊式磨粉机安装34.4 500吨残极破碎机安装34.5 搅刀混捏机安装34.6 旋转料室电极挤压机安装34.7 混合凉料机安装34.8 碳块带锯机安装34.9 碳块组合铣床安装34.10 热媒加热炉安装34.11 阴极设备试运转电解铝设备35 电解槽壳35.1 端头板制作35.2 长侧板制作35.3 摇篮架制作35.4 底板制作35.5 槽壳焊接35.6 电解槽壳安装35.7 格子板安装36 上部结构36.1 大梁及水平罩板制作36.2 门型立柱制作36.3 电解槽上部结构焊接36.4 电解槽上部设备安装36.5 电解槽上部结构设备试车37 铝母线37.1 阳极母线制作安装37.2 软带母线制作安装37.3 阴极母线制作安装37.4 过道母线制作安装37.5 密封罩板制作37.6 铝母线检查测试（试车）38 电解多功能天车38.1 电解多功能天车安装38.2 电解多功能天车试运转39 氧化铝贮运及供配料设备39.1 浓相输送管制作安装39.2 风动溜槽安装39.3 压力罐加工焊接39.4 压力罐安装39.5 超浓相溜槽安装39.6 风管制作39.7 风管安装39.8 物位仪表安装39.9 储运及供配料系统试运转40 净化系统设备40.1 储气罐安装40.2 气力提升机安装40.3 排烟管制作40.4 排烟管安装铝铸造设备41 混合炉41.1 炉体制作41.2 混合炉安装42 母线水平铸造机42.1 母线水平铸造机安装42.2 母线水平铸造机组试运转43 连续铸造机组43.1 铝锭铸造机安装43.2 冷却水输送机安装43.3 铝锭堆垛机安装43.4 铝锭成品机安装43.5 连续铸造机组试运转44 连铸连轧机组44.1 连铸机安装44.2 连轧机安装44.3 校直机安装44.4 切断机组安装44.5 卷线机组安装44.6 连铸连轧机组试运转炉窑砌筑45 碳素煅烧炉45.1 底部粘土砖45.2 硅砖45.3 顶部粘土砖46 敞开式碳素焙烧炉46.1 炉底46.2 炉墙47 密闭式碳素焙烧炉47.1 炉底47.2 炉墙47.3 炉盖48 气态悬浮焙烧炉48.1 予热器48.2 燃烧器48.3 旋风冷却器49 回转窑49.1 予热段(浇筑料)49.2 予热段(砖砌)49.3 烧成段(浇筑料)49.4 烧成段(砖砌)49.5 冷却段(浇筑料)49.6 冷却段(砖砌)50 电解槽50.1 电解槽铺底50.2 阴极碳块组装50.3 阴极碳块安装50.4 槽周围砌筑50.5 扎固51 铝混合炉51.1 炉底51.2 炉墙51.3 炉顶52 矿热电炉52.1 炉底52.2 炉墙52.3 炉顶53 反射炉53.1 炉底53.2 炉墙53.3 炉顶54 鼓风炉54.1 本床54.2 前床55 回转熔炼炉55.1 端墙55.2 周围墙56 闪速炉56.1 沉淀池56.2 反应塔56.3 上升烟道57 卧式转炉57.1 端墙57.2 周围墙设备及管道的涂装58 工艺管道及非标设备涂装58 1工艺管道及非标设备涂装1 总则1.0.1 为加强有色金属工业建设工程质量管理，规范有色金属工业安装工程质量检验和等级评定，保证有色金属工业安装工程质量，制定本标准。

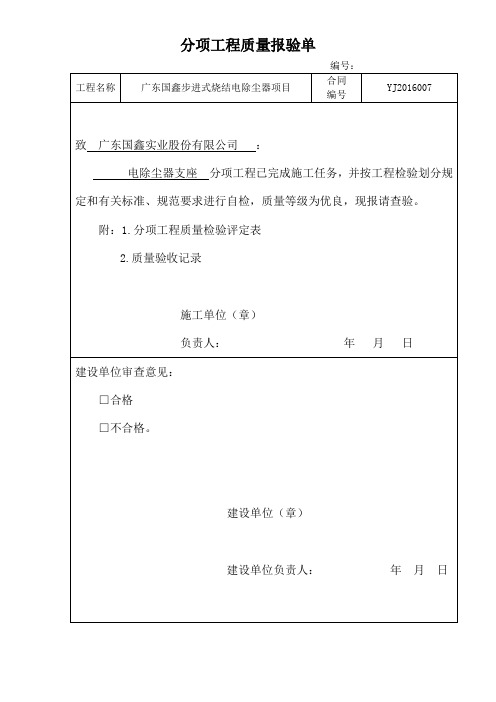

分项工程质量报验单
编号：
分项工程质量验收签证单
编号：
分项工程质量报验单
编号：
分项工程质量验收签证单
编号：
分项工程质量报验单
编号：
分项工程质量验收签证单
分项工程质量报验单
分项工程质量验收签证单
分项工程质量报验单
分项工程质量验收签证单
编号：
分项工程质量报验单
编号：
分项工程质量验收签证单
编号：
分项工程质量报验单
编号：
分项工程质量验收签证单
编号：
接下表
接上表
分项工程质量报验单
编号：
分项工程质量验收签证单
编号：
分项工程质量报验单
分项工程质量验收签证单
编号：。
现场组装除尘器空调机漏风检测记录一、检测背景和目的本次现场组装除尘器、空调机漏风检测是为了确保设备在正常运行过程中无漏风情况，并对其进行合理调整和维护，以保证设备的使用效果和工作效率。
本次检测旨在发现和解决漏风问题，提高设备的工作效率和舒适度。
二、检测时间和地点检测时间：2024年X月X日检测地点：XX工厂生产车间三、检测工具和设备1.高精度风速仪2.风速计3.流体压力计4.除尘器和空调机设备四、检测流程1.检查设备组装是否完整和正确，包括连接件是否牢固、密封材料是否完好等。
2.对除尘器进行漏风检测，具体步骤如下：a.打开除尘器的进风和出风口，使其处于通风状态。
b.将高精度风速仪接入出风口，并记录风速读数。
c.将风速计接在进风口，记录风速读数。
d.对比两个风速读数，判断是否有漏风情况。
如果两个读数相差较大，则存在漏风问题。
e.在漏风点进行维修和封堵。
3.对空调机进行漏风检测，具体步骤如下：a.打开空调机的进风和出风口，使其处于通风状态。
b.将高精度风速仪接入出风口，并记录风速读数。
c.将风速计接在进风口，记录风速读数。
d.对比两个风速读数，判断是否有漏风情况。
如果两个读数相差较大，则存在漏风问题。
e.在漏风点进行维修和封堵。
五、检测结果和分析本次检测中，经过以上步骤的操作和记录，得出以下结果：1.除尘器漏风检测结果：a.出风口风速读数为Xm/sb.进风口风速读数为Xm/sc.两个风速读数相差较大，存在漏风问题。
2.空调机漏风检测结果：a.出风口风速读数为Xm/sb.进风口风速读数为Xm/sc.两个风速读数相差较大，存在漏风问题。
根据上述结果分析，除尘器和空调机存在漏风问题，需要进行相应的维修和封堵。
漏风问题可能导致设备运行效率降低和能源浪费等后果，因此需及时解决。
六、维修和调整措施根据漏风检测结果1.对除尘器进行维修和封堵，主要包括更换密封材料、检查连接件是否松动等。
2.对空调机进行维修和封堵，主要包括检查风道是否有破损、更换密封件等。
