PROE工程图教程之BOM表经典问题问答集锦

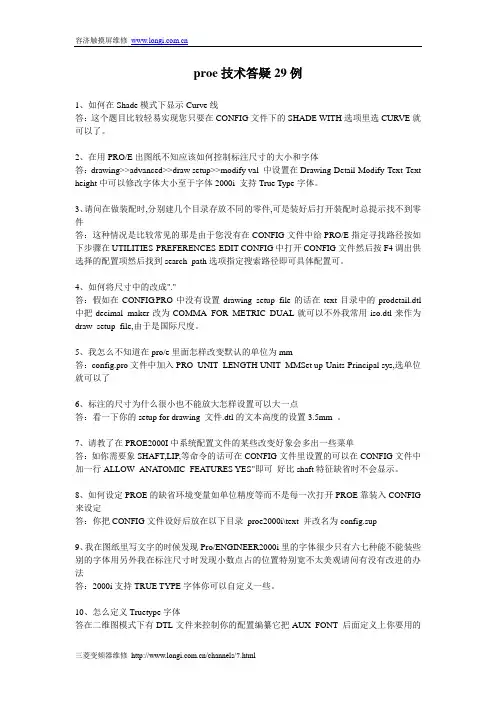

proe技术答疑29例1、如何在Shade模式下显示Curve线答：这个题目比较轻易实现您只要在CONFIG文件下的SHADE WITH选项里选CURVE就可以了。

2、在用PRO/E出图纸不知应该如何控制标注尺寸的大小和字体答：drawing>>advanced>>draw setup>>modify val 中设置在Drawing-Detail-Modify-Text-Text height中可以修改字体大小至于字体2000i 支持True Type字体。

3、请问在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件答：这种情况是比较常见的那是由于您没有在CONFIG文件中给PRO/E指定寻找路径按如下步骤在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件然后按F4调出供选择的配置项然后找到search_path选项指定搜索路径即可具体配置可。

4、如何将尺寸中的改成"."答：假如在CONFIG.PRO中没有设置drawing_setup_file的话在text目录中的prodetail.dtl 中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以不外我常用iso.dtl来作为draw_setup_file,由于是国际尺度。

5、我怎么不知道在pro/e里面怎样改变默认的单位为mm答：config.pro文件中加入PRO_UNIT_LENGTH UNIT_MMSet up-Units-Principal sys,选单位就可以了6、标注的尺寸为什么很小也不能放大怎样设置可以大一点答：看一下你的setup for drawing 文件.dtl的文本高度的设置3.5mm 。

7、请教了在PROE2000I中系统配置文件的某些改变好象会多出一些菜单答：如你需要象SHAFT,LIP,等命令的话可在CONFIG文件里设置的可以在CONFIG文件中加一行ALLOW_ANATOMIC_FEATURES YES"即可好比shaft特征缺省时不会显示。

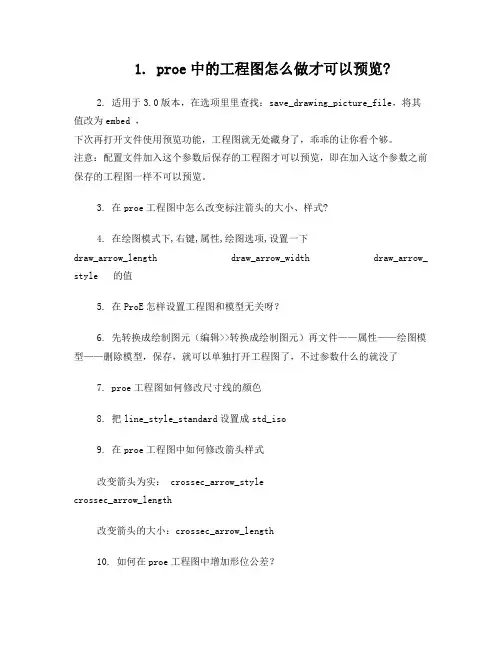

1. proe中的工程图怎么做才可以预览?2. 适用于3.0版本，在选项里里查找：save_drawing_picture_file，将其值改为embed ，下次再打开文件使用预览功能，工程图就无处藏身了，乖乖的让你看个够。

注意：配置文件加入这个参数后保存的工程图才可以预览，即在加入这个参数之前保存的工程图一样不可以预览。

3. 在proe工程图中怎么改变标注箭头的大小、样式?4. 在绘图模式下,右键,属性,绘图选项,设置一下draw_arrow_length draw_arrow_width draw_arrow_ style 的值5. 在ProE怎样设置工程图和模型无关呀？6. 先转换成绘制图元（编辑>>转换成绘制图元）再文件——属性——绘图模型——删除模型，保存，就可以单独打开工程图了，不过参数什么的就没了7. proe工程图如何修改尺寸线的颜色8. 把line_style_standard设置成std_iso9. 在proe工程图中如何修改箭头样式改变箭头为实： crossec_arrow_stylecrossec_arrow_length改变箭头的大小：crossec_arrow_length10. 如何在proe工程图中增加形位公差？1.打开要加入几何公差工程图对应的模型，选中基准平面或基准轴在右键中选择“属性”，在轴或平面属性对话框中设置基准，如下图所示；2.切换到工程图中，点选“插入”菜单中的“几何公差”，打开如下图的对话框。

1)点选几何公差符号，如：同轴度、平面度、垂直度等，本例为同轴度。

2)在“模型参照”栏目中，参照：选定为第二步创建的轴或基准平面；放置：将被放置选择为“作为自由注释”。

3)在“基准参照”栏目中，选择首要基准参照，本例选择为A4)在“公差值”栏目中，在总公差后面输入公差值，本例为0.15)在“符号”栏目中，勾选“Φ直径符号”。

3、选择自由放置的几何公差，在右键中选择“编辑附件”来增加引线。

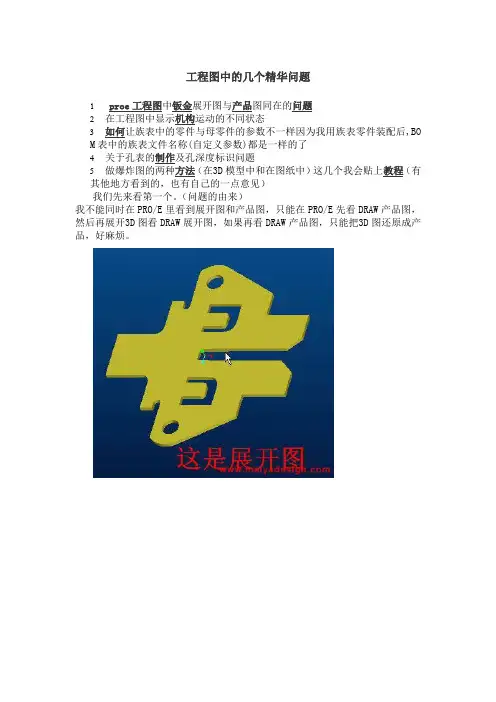

工程图中的几个精华问题1proe工程图中钣金展开图与产品图同在的问题2在工程图中显示机构运动的不同状态3如何让族表中的零件与母零件的参数不一样因为我用族表零件装配后,BO M表中的族表文件名称(自定义参数)都是一样的了4关于孔表的制作及孔深度标识问题5做爆炸图的两种方法（在3D模型中和在图纸中）这几个我会贴上教程（有其他地方看到的，也有自己的一点意见）我们先来看第一个。

（问题的由来）我不能同时在PRO/E里看到展开图和产品图，只能在PRO/E先看DRAW产品图，然后再展开3D图看DRAW展开图，如果再看DRAW产品图，只能把3D图还原成产品，好麻烦。

一：钣金工程图中展开与不展开同存方法一：已有钣金件二：选择：设置/钣金件/平整状态/创建/输入名称----OK三：选择：全部成型四：选择固定侧 ------OK五:选显示/名称---ok六：显示出展平的状态----保存------退出七：新建一个工程图版面----选择“普通模式“---打开八：增加视图/一般……建立自己所需的各向3D视图九：选择绘图模式/增加模型-----选择原3D名称---选FLAT状态的名称/打开十：增加视图(此时视图到了展开的状态下)---编辑---OK十一：最终所得工程图二：问题是这样的，利用模块Pro/Mechanism制作的机构运动模型，如何在工程图中表达其不同的运动状态，例如极限状态的尺寸等。

我们需要做的是在同一张工程图中同时存在机构的多个状态，见图。

我们用两种方案解决这个问题。

方案一，将视图转换为绘制图元。

大家需要知道的是，将视图转换为绘制图元是不可逆操作，就是说一旦转换完成就无法返回到原始视图状态了。

创建过程如下：首先在三维模式下进入机构的开启状态，利用Mechanism模块中的工具定义机构的开启状态，见图A。

因为Pro/ENGINEER软件系统是单一数据库，工程图的状态也与之同步。

我们可以这样理解，按照常规方式操作，在工程图中机构的两种状态同时存在是不可能的。

1 如何更改模型的旋转中心（spin center）这里的旋转中心指的是在查看模型时的旋转中心，不是特征几何的旋转中心。

在ProE中，默认的旋转中心是模型的中心。

这个设置在通常的情况下是没问题的。

但在有的时候，比如输入面，几何分成两个离的非常远的两个部分时。

（一般来说有一部分是多余的或者说是没用的），查看的时候旋转就非常不方便了。

解决办法有两个：1.删掉没用的部分（指的是离的很远的无用的几何）2.更改模型的旋转中心（spin center）菜单：view=>orientation=>reorient=>preference=>选择一个旋转中心如下图，根据具体的情况选择合适的旋转中心2 如何取消WF启动时自动连接IE默认情况下，野火版启动时会自动上网连接到PTC的网页上去。

这对不能上网或不想一上网就连接到那去的用户不是很方便，因为它大大降低了PROE的启动速度，同时多开一个浏览器窗口，占用系统资源。

实际上用户可以选择取消这个功能。

在PROE主窗口的工具条上点右键，选“命令”或“工具栏”，弹出“定制”窗口。

如下：“定制”窗口：翻到“浏览器”页，取消中间那两个勾，注意最下面那个勾一定要选上。

再点“确定”。

设置完毕，下次启动时生效。

上面的方法，使PROE启动后不展开IE窗口，然而如果你展开IE窗口，那么系统马上开始连接PTC网站。

如果要做到展开后也不连接任何网站，那么，需要在Config.pro里修改：web_browser_homepage的值为"about:blank"。

当然，也可修改为任意一个其它的网站地址。

3 如何在野火里使用2001的颜色配置PTC的老用户可能会更加青睐2001的颜色配置论坛里有不少人问：如何让野火自动加载2001的颜色配置？按照下面的操作，你就可以轻松地使用2001的颜色配置，并能随意修改自己的颜色配置了1、View->Display Settings->system colors，弹出系统颜色配置对话框（图1）；2、单击scheme，选择Use Pre-Wildfire Scheme，背景颜色自动修改为2001的天蓝色（图2）；另外，在这里也可以自己修改颜色配置，使用自己喜欢的颜色；3、保存颜色配置，单击File->Save...，弹出保存对话框，系统默认文件名为：syscol；将文件保存到自己指定的位置（最好保存到安装文件夹里面，可以防止误删）。

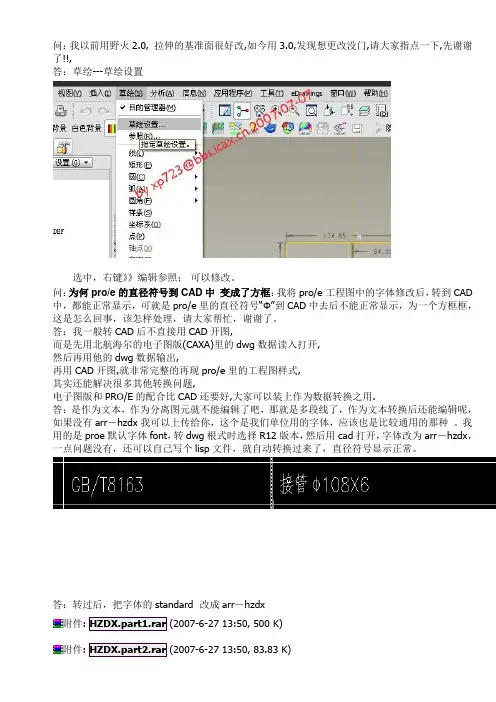

问：我以前用野火2.0, 拉伸的基准面很好改,如今用3.0,发现想更改没门,请大家指点一下,先谢谢了!!,答：草绘---草绘设置选中，右键》》编辑参照；可以修改。

问：为何pro/e的直径符号到CAD中变成了方框：我将pro/e工程图中的字体修改后，转到CAD 中，都能正常显示，可就是pro/e里的直径符号“Φ”到CAD中去后不能正常显示，为一个方框框，这是怎么回事，该怎样处理，请大家帮忙，谢谢了。

答：我一般转CAD后不直接用CAD开图,而是先用北航海尔的电子图版(CAXA)里的dwg数据读入打开,然后再用他的dwg数据输出,再用CAD开图,就非常完整的再现pro/e里的工程图样式,其实还能解决很多其他转换问题,电子图版和PRO/E的配合比CAD还要好,大家可以装上作为数据转换之用.答：是作为文本，作为分离图元就不能编辑了吧，那就是多段线了，作为文本转换后还能编辑呢，如果没有arr－hzdx我可以上传给你，这个是我们单位用的字体，应该也是比较通用的那种。

我用的是proe默认字体font，转dwg根式时选择R12版本，然后用cad打开，字体改为arr－hzdx，一点问题没有，还可以自己写个lisp文件，就自动转换过来了，直径符号显示正常。

答：转过后，把字体的standard 改成arr－hzdx附件附件附件答：(command "'_.zoom" "_e")(command "style" "standard" "arr,hzdx" "" "" "" "" "" "")把上面都语句放在新建的记事本里，将记事本的名字改成acad.lsp，在将此文件放在cad安装目录中的support文件夹中，打开cad程序，命令栏输入acadlspasdoc 将他的值由0改为1，这样每次打开就自己加载lsp文件了，我觉得hzdx还不错，你也可以选择hzfs应该/问：光孔、螺纹孔相交的工程图的问题光孔、螺纹孔相交的工程图，被光孔切除部分螺纹在正常情况下，不应该被显示，但是proe的工程图却显示出来。

Pro/ENGINEER常见应用问题解答Pro/ENGINEER是美国PTC公司的三维设计软件，它的参数化特征和相关性是区别其它软件的最大特点。

作为三维软件的代表，它的应用范围日趋广泛。

但是，由于它有独特建模方式和设计思路，对于一个Pro/ENGINEER的初学者来说，又常常会被一些问题搞的满头雾水。

笔者就把一些在使用中经常遇到的问题及相应解答总结一下，希望能对广大使用Pro/ENGINEER的朋友有所帮助。

笔者的应用水平有限，如有错误或不当之处，欢迎大家批评指正。

问：Config文件在Pro/E里的作用是什么？如何编辑？答：Config文件是Pro/E的系统配置文件，它几乎可以满足你对Pro/E的所有要求。

其中包括系统的精度、显示设置、单位、打印机的设置、快捷键的设置、输入输出设置等等。

通过这些设置，你可以把Pro/E定制为你需要的工作环境。

在Pro/E的使用中，Config文件的设置是比较重要的工作。

一般应由经验丰富的工程师针对本公司的需要进行设置，然后拷贝到每台工作站上作为公司的标准执行。

这样有利于公司产品数据的交换和统一管理。

编辑Config文件可以按以下步骤进行：选择下拉菜单Utilities-Preferences-Edit Config，选择已有的Config文件或直接点OK建立新的Config文件，在弹出的编辑界面里就可以进行编辑了。

问：Config文件的设置项很多，最常用的是哪些？答：Config文件的设置项有几百项，关系到Pro/E的各个方面。

其实在实际的应用中，特别是刚接触Pro/E的朋友，没有必要花大量的时间在研究它的配置文件上。

它的常用配置项目如下：长度单位的配置：PRO_UNIT_LENGTH 一般是选择UNIT_MM即单位是毫米；质量单位的配置：PRO_UNIT_MASS 一般是选择UNIT_GRAM即单位是克；默认的二维图比例：DEFAULT_DRAW_SCALE 通常是设定为1:1；系统的公差级别：TOLERANCE_CLASS 可以自己选择，一般是MEDIUM即中等级别；系统的公差标准：TOLERANCE_STANDARD 一般选择是ISO标准；系统的公差显示：TOL_DISPLAY 选择YES为显示公差，NO为不显示公差；系统的公差形式：TOL_MODE 可以根据自己的习惯选，一般选择NOMINAL；系统文本编辑器：DRAWING_FILE_EDITOR、FAMILY_TABLE_EDITOR、RELATION_FILE_EDITOR这三项参数是相应的编辑器选择项，一般都是选PROTAB即Pro/Table进行编辑的，也可以使用操作系统自带的编辑器如：NOTEPAD；如果使用操作系统的文本编辑器还要在选择EDITOR后再设置一个配置项：pro_editor_command ，从中给出编辑器的路径如：c:\winnt\notepad.exe标准件库文件路径：PRO_LIBRARY_DIR 从中指定你的标准件的路径，才可以调用标准件库中的标准件使用；UDF库的文件路径：PRO_GROUP_DIR 指定UDF库文件的路径；二维图设置文件路径：DRAWING_SETUP_FILE 通过它来指定你的二维图设置文件（*.dtl）的路径来实现二维图的设置;打印配置文件路径：PRO_PLOT_CONFIG_DIR 通过它使系统找到你的打印配置文件所在的路径；搜索路径设置：SEARCH_PATH 用于大装配中的文件搜索路径设置。

PROE常见问题解答目录一、打开PROE出现“当前页的脚本发生错误”的解决方法。

(2)二、未连网状态下，PROE提示“License request failed for feature”。

(4)三、在PROE中trail.txt是什么文件，这个文件有什么作用? (4)四、PROE的背景颜色设置为黑色。

(4)五、为什么一模一样的零件名的文件可以同时存在桌面上? (8)六、PROE测量模型时尺寸全记录在屏幕上了，如何去掉? (9)七、PROE5.0共享数据里合并与继承命令 (10)八、PROE多页工程图应用。

(13)九、PROE工程图中怎么创建BOM球标？ (15)十、PROE同一个工程图文件，不同的页面中创建BOM球标（模型不同），无法选中视图。

(15)十一、PROE工程图中无法创建球标，提示：显示区域BOM球标的无效视图。

(15)十二、PROE工程图中，怎么固定某一组件/零件的相关内容在BOM表中的索引位置？ (15)十三、PROE工程图中，怎么取消某一组件/零件的相关内容在BOM表中的固定索引位置？ (16)十四、PROE工程图视图移动时，注释球表为什么不跟着移动？ (17)十五、PROE工程图教程：怎么画中心线 (17)十六、在PROE工程图中，如何在同个页面上显示两个零件的工程图？ (20)十七、CAD文件怎么导入到PROE中？ (22)十八、PROE5.0怎么画剖面？ (24)十九、PROE中画阶梯剖面。

(29)二十、PROE导出工程图（CAD），CAD中的图片无法选中，怎么处理？ (31)二十一、PROE工程图注释如何用双箭头？ (31)一、打开PROE出现“当前页的脚本发生错误”的解决方法。

问题原因：是因为默认打开PROE时浏览器会打开PTC公司的网页，由于PTC网站升级，导致此网页中的代码有问题，所以才会出现此错误提示，并导致PROE停止响应，无法正常使用。

解决方法：关掉PROE启动时连接PTC网站页面，最简单的解决方法在帖子后面，自己动手的话步骤如下：1)关闭网络连接，如果是ADSL关掉即可，如果是公司网络可能受权限控制只能拔掉网线。

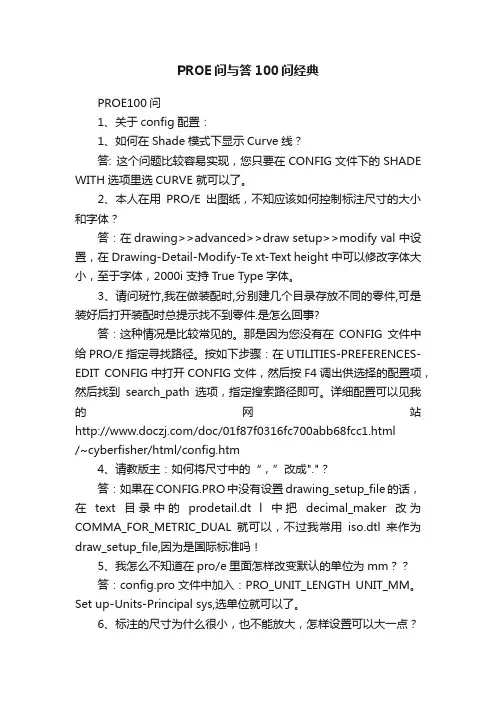

PROE问与答100问经典PROE100问1、关于config配置：1、如何在Shade模式下显示Curve线？答: 这个问题比较容易实现，您只要在CONFIG文件下的SHADE WITH选项里选CURVE 就可以了。

2、本人在用PRO/E出图纸，不知应该如何控制标注尺寸的大小和字体？答：在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Te xt-Text height中可以修改字体大小，至于字体，2000i 支持True Type字体。

3、请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答：这种情况是比较常见的。

那是因为您没有在CONFIG文件中给PRO/E指定寻找路径。

按如下步骤：在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件，然后按F4调出供选择的配置项，然后找到search_path选项，指定搜索路径即可。

详细配置可以见我的网站/doc/01f87f0316fc700abb68fcc1.html/~cyberfisher/html/config.htm4、请教版主：如何将尺寸中的“，”改成"."？答：如果在CONFIG.PRO中没有设置drawing_setup_file的话，在text目录中的prodetail.dt l中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以，不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗！5、我怎么不知道在pro/e里面怎样改变默认的单位为mm？？答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。

Set up-Units-Principal sys,选单位就可以了。

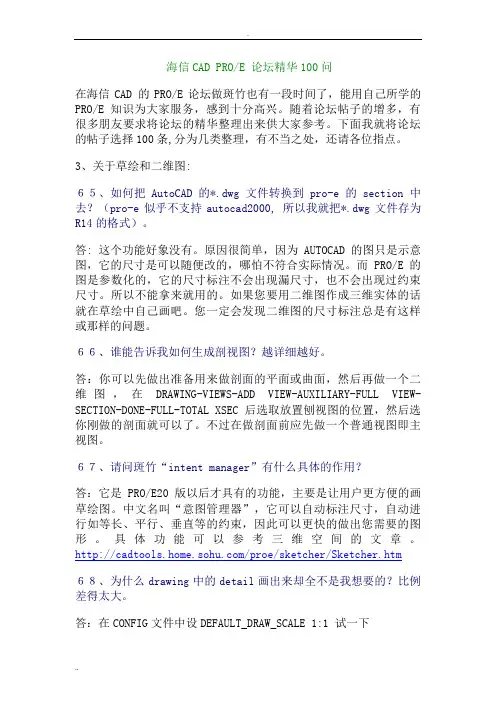

海信CAD PRO/E 论坛精华100问在海信CAD 的PRO/E论坛做斑竹也有一段时间了，能用自己所学的PRO/E知识为大家服务，感到十分高兴。

随着论坛帖子的增多，有很多朋友要求将论坛的精华整理出来供大家参考。

下面我就将论坛的帖子选择100条,分为几类整理，有不当之处，还请各位指点。

3、关于草绘和二维图:６５、如何把AutoCAD的*.dwg文件转换到pro-e的section中去？（pro-e似乎不支持autocad2000, 所以我就把*.dwg文件存为R14的格式）。

答: 这个功能好象没有。

原因很简单，因为AUTOCAD的图只是示意图，它的尺寸是可以随便改的，哪怕不符合实际情况。

而PRO/E的图是参数化的，它的尺寸标注不会出现漏尺寸，也不会出现过约束尺寸。

所以不能拿来就用的。

如果您要用二维图作成三维实体的话就在草绘中自己画吧。

您一定会发现二维图的尺寸标注总是有这样或那样的问题。

６６、谁能告诉我如何生成剖视图？越详细越好。

答：你可以先做出准备用来做剖面的平面或曲面，然后再做一个二维图，在DRAWING-VIEWS-ADD VIEW-AUXILIARY-FULL VIEW-SECTION-DONE-FULL-TOTAL XSEC 后选取放置刨视图的位置，然后选你刚做的剖面就可以了。

不过在做剖面前应先做一个普通视图即主视图。

６７、请问斑竹“intent manager”有什么具体的作用？答：它是PRO/E20版以后才具有的功能，主要是让用户更方便的画草绘图。

中文名叫“意图管理器”，它可以自动标注尺寸，自动进行如等长、平行、垂直等的约束，因此可以更快的做出您需要的图形。

具体功能可以参考三维空间的文章。

/proe/sketcher/Sketcher.htm６８、为什么drawing中的detail画出来却全不是我想要的？比例差得太大。

答：在CONFIG文件中设DEFAULT_DRAW_SCALE 1:1 试一下６９、drawing中出现如下警示语句：cannot delete a view with "children";select again.怎么办？"children"何意？我重新选过几次，没用。

Pro/E经典问题100例PRO/E的配置文件的类型从后缀来分主要有config.pro和config.sup 两种，其中config.pro 是一般类型的配置文件，而config.sup是受保护的系统配置文件，也就是强制执行的配置文件，如果有其它配置文件里的项目和这个档里的冲突则以这个文件里的配置为准，例如在config.sup里配置了如下项目：save_drawing_picture_file yes而在其它的config.pro里设置了save_drawing_picture_file no则以config.sup里的设置为准，即在保存绘图时，将绘图档保存为画面档。

PRO/E的配置文件读取顺序如下：[size=4]1.在启动PRO/E时，首先读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.sup文件,也就是我们前面讲到的强制执行的档，这个档一般用于进行企业强制执行标准的配置。

例如PRO/E安装在C盘下，则一般为：C:program filesproe2000i2textconfig.sup2.第二步读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.pro文件。

可以使用此文件设置库目录的路径。

3.第三步是读取本地目录中的config.pro文件，所谓本地目录也就是在工作中为了方便建立在启动目录上一级的目录，可以使用此文件从多个不同的工作目录中启动PRO/E。

例如启动目录为D:userzhang 则D:user目录就是本地目录。

4.第四步是读取启动目录中的config.pro档，也就是上例讲的D:userzhang目录。

由于系统是最后读取此目录中的配置文件，所以该文件里的配置会覆盖任何和它冲突的config.pro档，但是不能覆盖config.sup文件内的配置。

一般用这里的config.pro档来进行环境变量、映像键和搜索本地工作目录的路径设置。

5.最后要读取的就是系统的缺省配置值，也就是在以上所有目录下的配置文件都没有涉及到的配置项目都要按系统的缺省值进行配置。

设计BOM向制造BOM转换时常见的问题设计BOM里的一个零部件随着生产路线变化可能在制造BOM中存在几个对应的代码。

注：企业不同，本表中的字段也不同。

由于字段要素较多，我们节选部分进行说明。

1、设计BOM中的零部件父子关系与制造BOM中的父子关系可能不同，例如汽车行业一个代号为5401000总成在设计BOM中归属于5010000，但在制造BOM结构中归于焊装领料模块，与5010000属同级。

也就是说设计BOM中的父子关系可能变成制造BOM中的兄弟关系。

2、设计BOM中的零部件图号在制造BOM中有一部分需分为多个代码（例如代号＋车间码），用于不同车间的领料。

也就是说设计BOM里的一个零部件随着生产路线变化可能在制造BOM中存在几个对应的代码，而且代码之间根据生产路线流转顺序存在父子关系，一般是最后完成车间对应代码是上级车间对应代码的父级节点。

3、设计BOM上部分零部件可能代码不变，但是由于在实际装配或加工过程中需要分为几部分归属于不同部件（这些部件可能是第二种情况产生的）分别用于不同车间领料，对应需要分拆成几个子节点（每个节点关联不同的领料数量）对应到不同的父节点下。

4、由于借用现象比较普遍，对于整体部件（局部不同类）的借用，出于制造BOM更改处理的需要，在制造BOM中是以增加件、减少件的型式建立结构的，零件数量存在负数情况。

设计BOM中不存在负数的情况。

5、设计BOM中的零部件图号在往制造BOM转化时部分零部件需增加车间代码（前缀），用于表示加工车间（出入库的需要）。

6、设计BOM中的零部件往往只有产品代号，在制造BOM中往往需要转化为物料代号，存在着产品编码向物料编码转换的问题。

而且很可能产品编码和物料编码或者其它行业编码多种并存。

7、部分物料在设计BOM上多个不同的结构中存在，但在制造BOM中，可能来源于同一加工车间，所以有存在物料合并的情况。

1.这个老兄写得很不错，拿来大家看看，BOM的重要性,不用我们在这里多说!地球人都知道! 用PROE工程图来出BOM,超级方便!但是用来阐述如何出BOM的书籍实在少得可怜! 一本龙震二代的工程图书籍,超过30MM厚,BOM这一块,尽然蜻蜓点水一笔带过! ,他以后休想再赚到我的银子!当然也因为其功能太过于强大,大到他可能也不知道从何说起了,那些出书的总是希望能大而全,所以效果反而不如论坛的问题有针对性了!所以对于一门技术或者一个软件,我们不要希望将它所有的东西都去弄懂,这是很不现实的!我们只学能解决我们问题的东西就可以了,专而精才能有所作为!如今的世界已开始走向一个精细化的时代!一个人是不太可能解决所有问题的,自然一个教程也不能够解决所有的问题!这个教程,只是想告诉大家如何将图A这个产品的BOM做成如图B所示!当然是做好表格,自动生成的啊!2.3.第一步,我们得制作一个零件和装配文件的模板,这是为了能够统一将要在BOM中加载的参数!a)设置好单位,我用的是如下图所示的编辑→设置→单位b)设置好材料如图所示,我们在此时设置材料,是考虑到产品中,大部分零件是这个材料,当然你也可不在此时设置!在其后单独设置!编辑→设置→材料c) 如果库里没有你想要的材料,新建一个吧!见下图!d)新建参数,还有很多朋友在讨论如何在工程图中加载中文名称,其中有一个ptc_common_name参数是可以用来加载中文名称的,但PROE支持自定义参数后,如何加载中文名,已经是小菜一碟了!装配文件模板的设置与零件文件的模板设置差不多,在此不多叙述!材料就免了吧,不知道你是不是这样做的,我是这样弄的!f)将每个文件的材料及参数的值设定好,以TOP.PRT为例g)新建ASM_PRODUCT.ASM文件的工程图,新建视图!其具体步骤,不再详细叙述!新建BOM表格,表→插入→表!h)在页面左下方,取一点,创建如下所示表格,相信你没有问题重复区域→添加→简单，即将表中的两行全部设为第一个重复区域,我们暂且称为外重复区域j)设置重复区域的属性,表→重复区域→属性→选择外重复区域,设置如下图所示:k)设置第2个重复区域,步骤同上，将最上面一行,设为第二重复区域,我们暂且称为内重复区域l)设置内重复区域属性,步骤同上,设置如下:m)向重复区域中,添加报告参数,ABCDEFGHIJK分别代表我们将要输入的内容A:&rpt.indexB:&asm.mbr.pcodeC:&D:&asm.mbr.typeE:&asm.mbr.中文名F:&rpt.qtyG:&asm.mbr.material.PTC_MATERIAL_NAMEH:&asm.mbr.material.PTC_MASS_DENSITYI:&asm.mbr.pro_mp_massJ:&asm.mbr.备注n)输入方法:双击重复区域的单元格,然后点击相应的报告参数,或者单击单元!格,然后右击,在弹出菜单中选择属性,然后在文本选项下输入相对应的内容p)重复区域中的关系式，上面的K（总重）,我们将在此单独说明,我们知道,这个总重=单重×数量,所以在这个时候,我们就必须启用关系式了!表→重复区域→关系→选择重复区域q)在K单元格中输入:&rpt.rel.zz,万事俱备啦r)表→重复区域→切换符号,看到类似下图的东西了吗?4.其实这个教程就是一个镶嵌重复区域的BOM表格，很简单的！，但我想，有时间，有必要的话，做一下，或者来挖掘一下他的其它的功能，对于我们还是有好处的！既然软件有这个功能，可以让我们的工作更加的简单的时候，我们又何乐而不为呢？其实,在实际的运用当中,是不可能,每个产品BOM表都来这样做一次的,大多数是做成工程图的模板文件(*.drw),或者是格式文件(*.frm),在里面创建我们上面所做的内容,然后,在要做BOM表的时候,调出来即可! 方法大同小异!在此不再详述!5.部分BOM问题汇总:a)为何我的零件,分析→模型→质量属性→有正确显示重量,BOM中却没有显示?如果材料设置正确,请运行一次,设置---质量属性---- 确定,再到工程图中编辑→再生b)为何我的BOM表中,每个零件之间都有一个空行呢?表→重复区域→属性→选择重复区域→选择最小重复→设置其数值为0c)如何更改,小数点的位数?格式→小数位数→输入小数位数→选择须更改小数位数的内容6.bom的重要性大家都知道，但是bom采用的形式是各样的。

PRO/E 论坛精华100问1、关于config配置：1、如何在Shade模式下显示Curve线？答: 这个问题比较容易实现，您只要在CONFIG文件下的SHADE WITH选项里选CURVE就可以了。

2、本人在用PRO/E出图纸，不知应该如何控制标注尺寸的大小和字体？答：在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持True Type字体。

3、请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答：这种情况是比较常见的。

那是因为您没有在CONFIG文件中给PRO/E指定寻找路径。

按如下步骤：在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件，然后按F4调出供选择的配置项，然后找到search_path选项，指定搜索路径即可。

4、请教版主：如何将尺寸中的“，”改成"."？答：如果在CONFIG.PRO中没有设置drawing_setup_file的话，在text目录中的prodetail.dtl中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以，不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗！5、我怎么不知道在pro/e里面怎样改变默认的单位为mm？？答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。

Set up-Units-Principal sys,选单位就可以了。

6、标注的尺寸为什么很小，也不能放大，怎样设置可以大一点？答：看一下你的setup for drawing 文件.dtl的文本高度的设置。

sdzjy 仅修改了个别标题 进行了大标题的链接 进行了格式的转换 对于具体内容并无改动 如发现错 误 请与我联系 e-mail: sdzjy@(admin 转移)请点击所需查看项目内容来自 /一 关于 config 配置 二 关于建模三 关于草图和二维图四 关于菜单的应用一 关于 config 配置五 关于 PRO/E 和 PTC 相关软件 六 关于硬件1 如何在 Shade 模式下显示 Curve 线答: 这个问题比较容易实现 您只要在 CONFIG 文件下的 SHADE WITH 选项里选 CURVE 就可以了2 本人在用 PRO/E 出图纸 不知应该如何控制标注尺寸的大小和字体答 在 drawing>>advanced>>draw setup>>modify val中设置 在 Drawing-Detail-Modify-Text-Text height中可以修改字体大小 至于字体 2000i 支持 True Type 字体3 请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答 这种情况是比较常见的 那是因为您没有在 CONFIG 文件中给 PRO/E 指定寻找路径按如下步骤 在UTILITIES-PREFERENCES-EDIT CONFIG 中打开 CONFIG 文件 然后按 F4 调出供选择的配置项 然后找到 search_path选项 指定搜索路径即可 详细配置可以见我的网 /~cyberfisher/html/config.htm4 请教版主 如何将尺寸中的改成"."答 如果在 CONFIG.PRO 中没有设置 drawing_setup_file的话 在 text目录中的 prodetail.dtl 中把decimal_maker 改为 COMMA_FOR_METRIC_DUAL 就可以 不过我常用 iso.dtl 来作为 draw_setup_file,因为是国际标准吗5 我怎么不知道在 pro/e 里面怎样改变默认的单位为 mm答 config.pro 文件中加入 PRO_UNIT_LENGTH UNIT_MM Set up-Units-Principal sys,选单位就可以了6 标注的尺寸为什么很小 也不能放大 怎样设置可以大一点答 看一下你的 setup for drawing文件.dtl 的文本高度的设置 3.5mm 请 /7 斑竹 请教了 在 PROE2000I 中 系统配置文件的某些改变 好象会多出一些菜单 这是咋回事答 如你需要象 SHAFT,LIP, 等命令的话 可在 CONFIG 文件里设置的 可以在 C ONFIG 文件中加一行ALLOW_ANATOMIC_FEATURES YES"即可 比如 shaft 特征缺省时不会显示8 如何设定 PROE 的缺省环境变量 如单位 精度等 而不是每一次打开 PROE 靠装入 CONFIG 来设定答 你把 CONFIG 文件设好后 放在以下目录proe2000i ＼text 并改名为 config.sup9 我在图纸里写文字的时候 发现 Pro/ENGINEER2000i 里的字体很少 只有六七种 能不能装些别的字体用 另外 我在标注尺寸时发现小数点占的位置特别宽 不太美观 请问有没有改进的办法答2000i 支持TRUE TYPE 字体你可以自定义一些sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@10 怎么定义Truetype 字体答在二维图模式下有DTL 文件来控制你的配置编辑它把AUX_FONT 后面定义上你要用的TRUETYPE 字体如用黑体就输入simhei 前提是已经拷到了TEXT下然后就可以在FONT 下找到了评述config 文件是PRO/E 的配置文件您可以通过设置它来满足您的各种要求从系统的精度菜单的显示各种文件的路径公差的显示等等它的项目繁多需要了解的话可以去我的网站看看关于config 文件的配置详解二关于建模返回关于config 的配置关于草图和二维图关于菜单的应用关于软件关于硬件11 请斑竹谈谈pro/e 从草图设计到造型到加工的整个过程答: 这首先应该说一下PRO/E 它本身是一个三维设计软件并不能完成草图设计它所擅长的是实体造型和虚拟装配结构设计和加工功能如果您需要从草图开始设计工业造型设计就需要用到3D PAINT 和PRO/DESIGNER 了3D PAINT 是专业的概念图设计工具是搞工业美术的设计人员使用的而PRO/DESIGNER 是专业工业设计工具擅长自由曲面的造型并且可以做出A 级曲面通常是在PRO/DESIGNER 里做完曲面后输出到PRO/E 里进行结构设计和模具设计然后进行虚拟加工在PRO/E 里由于它的全相关性和良好的无缝转换能力可以节省很多修改的时间只要在实体里有改动其它包括二维图模具加工装配等里的数据全部自动更新如果您需要从二维图转换成三维图PRO/E 是比较合适的只要成功生成三维实体其它的相关部分如模具设计虚拟加工只需要几天就可以了欢迎再来做客多提问题大家共同提高12 铸具行业应用什么样的软件比较适当答您说的是压铸模具吗我们用PRO/E 设计过汽缸体汽缸头等件对于PRO/E 来说这种结构设计是最拿手的只要您有压铸模具的专业知识PRO/E 是十分合适的经过相应的模具设计和虚拟加工可以大大减少您加工上的失误而造成的损失13 从一个part 到模拟milling 加工要经过那些步骤和注意事项能详细谈谈吗答这个话题太大了斑竹恐怕说不完简单谈一下吧从PART 完成后主要有以下几步首先要把PART 拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN 中做模具了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了14 请问在PRO/E 里除COPY 中可对实体进行位置变换外还有否其它操作答that's simple,the cmd is feature-->copy---->move---->pick feature--->rotate--->pickaxis--->direct&angle一个长方体沿对角线旋转360 度很简单只要在创建时用旋转然后在草绘中画出需要旋转的图形和中心线就可以了不知道这样回答您是否满意最好能把您要做的特征告诉我这样我可以帮您选择一种比较好的方法实现15 多谢斑竹上午说的例太特殊若想知道一长方体绕任意一轴线连续旋转360 度的结果怎么办答olympia,您好.关于您的意思我的理解如下:您是想将实体随便沿某一轴线进行旋转等操作看一下效果.如果是那样的话可能在PRO/E 中较难实现.如果您不介意把它作为一个特征的话,可以用旋转做一个新的特征16 我把某个产品通过三坐标测量机测量后输出一个IGS 文件Pro/e 可以很顺利的读出模型请问我如何从这个模型中提取尺寸生成三视图答从这个模型中提取尺寸生成三视图是一个零件的逆向设计过程不是可以简单说清的大体需要如下步骤 1 将IGS 文件的点数据连成CURVE 线 2 用线再生成面 3 剪裁曲面修整4生成实体这时需要的话就可以出图纸了这是一个基本过程如果您的零件比较简单没有复杂曲面还可以用PRO/E 解决如果是复杂曲面就需要用到CDRS 等曲面专用软件了17 我在作Assemble 或sheetmetal 时调用存的一个part 模型不存盘退出在打开原part 模型时已经没有了原part 模型我实在调用零件作装配时装配后因为是学习不想存盘又不想退出file -> delete -> allversions 选所有的确定后再打开零件时零件已经不存在请问这正常吗另外请教斑竹零件作渲染时背景如door,windows,floor 可不可以换成我想要的背景如蓝天白云等等答file -> delete -> all versions 选所有的确定后再打开零件时零件已经不存在请问这很正确因为你选的是delete 如果你不想保存应该用ERASE 然后选择全部零件就可以了delete 是在硬盘中删除零件而ERASE 是在内存中删除这是它们的最大区别一般情况下不用DELETE 而用ERASE关于渲染可以用机器内的TIFF 或JPG 等图片选VIEW-PHOTO RENDER-ROOM EDITOR 第4 个按钮-LOAD TEXTURE就可以选图片了18 请教一下在PROE 中可以提取出曲面的UV 线吗答我们知道曲线是由一系列点组成的点的坐标若用参数表示可表示为x=x(u),y=y(u) z=z(u); 0<=u<=1);曲面是由一系列的曲线组成的曲面上的点若用参数表示为x=x(u,v),y=(u,v),z= u v),(0<=u<=1,0<=v<=1),所谓u,v 线即是u 或v 为常值另一参数取值为0 1 时所形成的点的集合即曲线多谢Shangguo 指教不知lincon2000 的意思是否指曲面的边界曲线如果是那样的话可以提取如果您想输出到其它软件中使用可以将CURVE 线输出到IGS 文件中然后在其他软件中调入我的意思是曲面内部的UV 线能否在PROE 中提取出不能提取UV 线但是只要几条的话可以用手工的方法提取19 让pro/e 每次用我自定义的hatch 形状不用每次都去用retrieve 找我以前定义好的文件另如何让筋不打上hatch?答呵呵您的想法很实用不过据我所知还没有这个功能其实定义好一些剖面每次看的时候点选一下或 A 或B 剖面也是很方便的哦另外PRO/E 的剖面是只要实体和剖面相交就显示剖面线不能定义某部分如筋不显示剖面线希望您常来你把CONFIG 文件设好后放在以下目录proe2000i＼text 并改名为config.sup20 请问怎样使用trail.txt.?答用写字板打开trail.txt 将里面你要恢复到的地方之后的操作删除掉后存盘用PROE 打开即可21 请问斑竹怎样画椭圆答在20 版中会比较麻烦要用到高级草绘中的conic 圆锥曲线来画这个功能在练习中有一个会用到1) in drawingpro/detail/sketch/other/ellipse2) in sketchyou cann't create a ellipse directly, but you can sketch four conic(its orth equal 0.41) to forma ellipse.3) in partpro/feature/create/datum/curve/from equation(need create a coord sys first22 请问如何清除TRAIL 文件另外如何在Pro/E 中从Old version 的pat 文件中恢复以前的Model答这个问题很简单只要在DOS 状态下进入要清理的目录下键入PURGE 即可这样做不仅可以清除TRAIL 文件同时也清除了除最新版本外的所有其它文件如你做的零件为 A 存了10 次那么就有10 个同名文件分别为A1A10 PURGE 后只留下A10 也就是最新版本了如果您想要以前的零件比如做到第5 次保存时的零件的话最好当时就换名存盘23 斑竹请教一个问题在逆向工程方面UG 与CDRS 相比哪个更占优势答UG 在FREE FORM FEATURE 中有由点云直接生成曲面的功能另外UG16 中另有专门进行逆向工程的模块我认为搞逆向工程比较好的还是SURFACER 在IDEAS7 中就带有SURFACER9,IDEAS8 中带SURFACER10 说实话UG我不熟不能给您一个对比不过就UG 的定向来看应该是和PRO/E 同功能的软件可能不适合做逆向而CDRS是专业做曲面的虽然它不是主推逆向工程但是我用的感觉是用CDRS 做逆向可以比PRO/E 快至少3 倍24 自己做的JPG 图无法在PRO/E 下使用使用时要不自动推出要不提示文件不在贴图文件搜索目录里但同目录下有的JPG 文件可用这是为什么答我做过自己的JPG 是没有问题的不过PRO/E 有时候很怪我想你可以试试减少IPG 文件的大小可不可以如果实在不行就干脆把文件拷到它可以接受的目录下25 In drawing mode, when I try not to display tangent edge line in standard 2-D view, they dispearedin whole drawing, So Can you tell me how to erase tangent edge line in 2-D view drawing but the tangentedge line display in 3-D view ?答THE COMMAND IS VIEW/DISP MODE/VIEW DISP THEN SELECT THE VIEW First Select View-Disp Mode-View Disp, then select the view,choose No Disp Tan.26 在PRO/E 里如何实现五面过渡,如五棱锥体? 四面过渡可用"PATCH"实现,五面过渡如何做?答作者: liaslee 我是用SWEPT BLEND 这个命令来实现的.适用于N 条棱的尖点过渡用SWEPT BLEND 时,定义最后一个截面为一个点时,就会让你定义其属性是SHARP OR SMOOTH, 选SMOOTH 就会形成光滑点27 能否将在sketcher 中画的图调入part 或model 中做sketch 用?答可以用SEC TOOLS- PLACE SECTION 可调入28 斑竹您好做blend 需要多剖面我只能做一个剖面求教斑竹多剖面是怎样做出来的一个proe 初学者请帮一把多谢答在SEC TOOLS 下有一TOGGLE 选项画完一个面后选择便可画下一剖面前一剖面会变灰色sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@29 请教斑竹我绘的圆zoom in 后象个多面体如何提高精度答在VIEW-MODEL DISPLAY 中设置其中EDGE/LINE 是设置线的显示SHADE 是设置上色后的模型显示质量不过越高越显示的慢适可而止其实显示只是显示不影响你的零件的30 从有些文章上知道Pro/E 采用Solid 作为建模的基础而放弃的线框-> 表面-> 实体的程序那么为什么Pro/E 仍然有那么多的Surface"命令呢是否有些东西还非Surface"不可以为之完成Surface后是否还要转换成Solid"答PRO/E 的实体功能是很强大的但是很多东西用实体是很难做的比如摩托车的护板汽车的车门这就用到了曲面功能为了使用普通用户的需要PRO/E 做了SURFACE 模块它可以做不是很复杂的曲面然后再长实体做结构如果你需要做漂亮的 A 级曲面就要用CDRS 或ICEM 了福特的汽车表面曲面就是用ICEM 做的其实真正搞工业设计的话 CDRS 是主要的软件然后才用到PRO/E 功能不同用处也不同你说的对,有些东西用实体是做不出的,特别是圆角过度的时候.31 请问如何在pro/e 上画齿轮答首先齿轮的曲线做出来然后用扫描选择曲线做轨迹作成一个齿最后用阵列将一周齿全部作出来作者: myron 感谢斑竹不过鄙人仍有下述疑问1 请问"扫描"命令在哪里?2 我做的"齿"没有角度值,如何添加?另外,我用梯形齿时,角度值定义在齿中间(用中心线) 但是,每次"pattern"都不成功,请问是什么原因?是否跟齿数的不等分圆周有关?1 扫描就是SWEEP 命令2 你可以试着用PATTERN 命令将准备阵列的齿的中心点先在圆周上阵列一遍然后做原始齿时将尺寸与用PATTERN 命令做的中心点发生关系最后用参考阵列就可以做出来了32 在part 状态下. 我想把做的零件分层.view/layers.../new layer/ 取名后/add item to selectedlayers/layer obj/feature/pick part 中的feature(比如一个圆柱).确认后.我操作make selected layersblanks/结果那些层中的feature 并没有被blank 掉但如果选的是datum planes 就可以被blank.why?还有-----active obj 栏里只有part.没有别的选项.why?答PRO/E 只支持对除实体外的其他特征进行层管理也就是说不能把实体特征放进层里然后屏蔽33 用Pro/E 设计一个塑料件比如说一个手机外壳我想设计者的对象先总是塑料件本身当完成之后要投入生成设计者需要提供的则是模具的图纸或者加工程序从产品本身到模具的转化在Pro/E 中是怎样实现的呢具体是否有一个模块负责呢为适应注模塑生产的需要很可能在后期还需将产品进行分割成新的PART 这在Pro/E中又是如何实现的呢答首先要把PART 拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN中做模具了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题最后就是编了程了(Pro/NC) 这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@34 请问斑竹如果我做图是用英制单位后来才发现不方便我是否可以对此图进行单位变换改成公制但零件尺寸的数值还是保持原设计值答在DRAWING 界面下选择ADVANCED-SET UP-DRAW SETUP-MODIFY VAL 中将DRAWING UNITS 改为MM 即可35 如何调入一个已有的prt 零件到当前的prt 中答调入一个已有的prt 零件到当前的prt 中?不知道您想做装配还是零件如果是装配的话很容易但是在PRT中调PRT 不行36.请问在哪里设置iges 输入的精度选项答在PRO/E 里可以设定精度在CONFIG 文件里将TOLERANCE-CLASS 设为你需要的等级FINE COARSE 或VERYCOARSE 即可也可以在LINEAR-TOL 中设定为0.0＼0.00 等等然后再输出IGS 就可以了好象没有可以单独设定IGS 输出精度的地方输入精度也不可以设也可以用step 格式37.斑竹你好在做电机内的鼠笼时想用阵列可以吗答在平面的圆周上PATTERN 特征时只要注意以下几点一般没问题1 要做一个参考平面MAKE DATUM2 使你做的特征和参考平面标注尺寸3 选参考角度尺寸PATTERN 即可另外可以用PATTERN 先在圆周上做一圈点然后和第一个点标注后用参考阵列做就可以了你可以用长度比例在圆周上做第一个点然后就可以选这个点的比例值作为增量尺寸进行阵列了只有已经做了一个阵列才能出?"Reference Pattern"选项选了它就可以直接在原来作好的阵列上自动做好阵列了38.如果一个产品从外观造型开始到结构设计.我的程序是这样的:a. 先用autocad 排列大致的元器件装配空间位置b. 再用photoshp or coreldraw 绘制平面效果图c. 确定后再在autocad 中调整尺寸及零件分割d.到pro-e 中进行三维造型验证装配及外观你们是怎么做的呢?答您的方法如果用来做机械设计还勉强可以应付如果用来做家电等就不行了我的方法如下1 外观造型用CDRS 做这里面有两种类型正向设计和逆向设计用CDRS 来做可以很方便的和PRO/E 交流数据修改数据不过CDRS 主要设计的还是曲面如果您的产品是某种机械就不是很合适了2 结构设计和装配用PRO/E 做其实做结构也是PRO/E 的强项3 工程分析用PRO/MECHANICA 做可以进行静力学和动态分析疲劳分析等可以最大限度的优化您的设计保证您的产品没有设计上的问题4 如果需要模具的话还可以用PRO/E 进行模具设计和数控编程另外PRO/E 的TOP-DOWN 设计比较适宜做机械结构的设计您可以用它来进行从上到下的设计sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@39.请问在PROE 中如何检测塑料件的镜面效果?比如一个透明件的凹凸效果不要出现哈哈镜的效果答可用纹理文件再用PHOTORENDER 来RENDER 就可凹凸有BUMP 的选项的你也可以用曲面检查工具去看一下曲面的高斯曲率等会辅助您做好曲面40.请教版主pro/e2ki2 有一个graphiac library CD 安装好后是一些tx3 文件没有启动程序不知在pro/e2ki2中如何调用呢答graphiac library 是配合PHOTO RENDER 使用的只要您打开PHOTO RENDER 就可以调用graphiac library的图片作为背景渲染您的作品了41.我能在Pro/E 中实现三维动画吗答pro/e 中可以实现例如将一个爆炸好的装配在三维状态下组合并局部放大等等我不是很熟但是用PRO/MECHANICA 模块进行运动模拟后应该可以输出动画另外PROE2000i 中有专门的动画模块Pro/ANIMATEDesign_Animation 你可以试试看在PRO/MECHANICA2000i 中可以直接将模拟运动做成MPG 文件42.如何用Pro/E 进行家电设计答家电设计用如下方法是我认为比较好的1 外观造型用CDRS 做这里面有两种类型正向设计和逆向设计用CDRS 来做可以很方便的和PRO/E 交流数据修改数据不过CDRS 主要设计的还是曲面可以做出 A 级曲面来2 结构设计和装配用PRO/E 做其实做结构也是PRO/E 的强项3 如果需要模具的话还可以用PRO/E 进行模具设计和数控编程43.请您较详细地将一下用IGS 文件输入后如何才能将曲面封闭成一个实体请讲一下步骤谢谢答如果你的曲面是用其它软件(比如UGII,IDEAS 等)设计的实体EXPORT 出来的,在PRO/E 中IMPORT 后难免会出现烂面的现象,但PRO/E 在你将IGS 文件IMPORT 之后,提供了很多修改的工具,你用REDEFINE 命令,选择IMPORT 进来的曲面,就可以发现PRO/E 提供的工具了(这些工具的用法在HELP 中有),用这些工具你可以将烂的面修复成一个封闭的曲面,然后DONE 出来后,用实体生成工具的USE QUILT 选项即可恢复实体了,但这样的实体与原来的实体会有小小的差异,也就是你手工修复的那部分会与在原来软件中的实体有一点点不同,不过绝大多数情况下还是可以接受的44.在下对加工一点不懂想了解一点有关CAM 的常识从Model 转为加工文件时Pro/E 大概的工作过程是什么用户在调入一个Model 之后主要做的工作是什么是不是就是选择刀具什么的其它还有些什么谢谢答nc 过程是设定毛坯三个坐标轴方向及原点针对三轴机器设定刀具切削参数等等然后自动计算刀的路径最后后处理ncpost)即根据机床的处理器的不同生成对应的代码 GM 码从PART 完成后主要有以下几步首先要把PART 拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN 中做模具了如果您不是加工模具的话就不用这一步了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了45 请问拔模在"Pro/E"中是有什么模块实现的大概过程如何答拔模可以直接通过PRO/E 制作FEATURE-CREATE-TWEAK-DRAFT当然PRO/MOLDESIGN 里也可以拔模如果你在PRO/E 里已经拔模就可以直接做模具了46.请教版主pre/e2ki2 安装完后有一个photorender.exe 文件但打不开不能运行我想用photorender 来调用graphica library,怎么用呢答pro/render 是在PRO/E中打开的而不是直接运行可执行文件在VIEW-ADVANCED-PHOTORENDER 中打开PHOTORENDER关于材质库你要运行BIN 目录下的PTCSETUP 然后在其中一个页面有材质库的路径输入你的材质库路径即可47.用modify 将尺寸修改后但画后续部分时尺寸还是会变请问如何将需要的尺寸固定下来答如果你不用意图管理器的话应再生成功后在修改尺寸这样也不会变了除非你的尺寸比例不对的话勾上草图意向管理器及Delay 项48 在PRE 中导入IGES 文件后,是不是实体模型?如何变成实体? 听说要进行曲面修补,不知如何进行?如果用答IGES 可以有很多种输出方式您可以选择输出的数据是点和线段线框曲面等只有输出时选择相应的方式才能在输入时保持这种格式比如您选择输出曲面在PRO/E 中输入后才是曲面至于需要不需要修补则看您的曲面质量如何只要足够好一般不用修补比如在CDRS 中做曲面后到PRO/E 中可以直接做结构49 I am a new comer of Pro/engineering. But I am a dilligent guy. Thanks for your help. How to createa cube?答That's easy.1 Feature-Create-Datum-Plane-Default2 Feature-Create-Protrusion-extrude solid-done3 Select sketch plane,one side-done4 make a 20X30 rectangle,after regenerate,press done5 select blind,then enter depth(50)6 press OK50.1 Part 中Vary Sec Sweep 到底的意图是什么基本的步骤如何我试了好几次都没有走通2 建立Varying Pattern 的大致步骤如何是否要同时建立Relation Relation 的基本格式是什么能否举个例子3 Graph 到底是个什么东东什么时候用到它基本的思路是什么谢谢答 1 Part 中Vary Sec Sweep 是变截面扫描是让一个截面沿曲线扫描而生成实体的做法方法是先选骨架线即扫描曲线然后可以选一些轨迹线确定后可以开始画截面然后就可以了2 Varying Pattern 是可以变化的阵列形式没有什么特定的步骤只要在Pattern 时选Varying 就可以了不需要同时建立Relation Relation 的基本格式是PTC 自定义的你只要选择Relation-EDIT 就可以看到详细的解释3 GRAPH 是控制曲线可以控制诸如变截面扫描的截面变化趋势思路就是通过把变截面扫描的长度设为100 然后通过曲线控制截面在这中间的变化趋势51.请教各路高手为什么有的文件不能redefine/midify?怎样操作才能恢复正常功能呢谢谢答看一下你的提示是不是"CAN NOT REDEFINE READONLY FEATURE" 如果是的话可能是被设为只读了可以在READONLY 菜单下用CLEAN 清除就可以编辑了52.I had a trouble, which is when I merge more than two surface at same time,after finished themanipulation,it always megered the primary surface and the last one I selected.If I do it one by one,it'dwaste my precious time.So I beg you would help me to solve this problem.答You can not merge more the 2 surface at same time.53.产品结构设计出来如何作拔模斜度及整体缩放因要送模具厂加工有没简单的法子答拔模斜度可以在PRO/E 里用CREATE-TWEAK-DRAFT 做整体缩放有两个方法1 于零件模式的SETUP 中有一项是设置缩水的(注意里面有两种方法)2 修改数值时有一个整体SCALE MODEL 的项目54.请问如何在model tree 中将特征顺序交换也就是想将上面的特征向下面移动答一般情况下不推荐你使用这个功能除非你的特征有必要交换因为会产生一些父子关系令就可以实现交换用REORDER 命55.请教斑竹如何绘制喇叭口曲面具体为下面为正园上面为长方形倒圆角长方形的长边和短边到下面正园为两条不同的曲线控制要求曲面光顺答可用surface 高级工具中的boundary 方式来做56.若我在PRO/E 中建立了大量的层并将设计的大量曲面放置于各个层中当层全部打开后我如何知道选定的曲面位于哪一个层中答在层窗口中打开show-layer items 就可以了57.1 我在做一烟斗状曲面先在一平面上做两条datum curves 1 和2 再分别在两曲线的端点处用spline(含mirror 命令做两条封闭的datum curves 3 和4 然后在datum curves 1 和2 中间处再做了2 条封闭的datum curves(spline,mirror 5 和6 最后用create-surface-new-advanced-boundaries-blended surf 做出来的竟然在烟斗大头处曲面交叉类似于blend 命令的起始点不一致可又没有起始点可以调整如何是好2 用advanced-boundaries-blended surf 做surface 时我是这样做的先画几条datum curves 再做几个datum plane 与curves 相交再做datum 与curves 的相交点然后做通过相交点的几条datum curves 最后作曲面感觉很吃力效率不高是否有简洁的方法答答案很简单就是CURVE 线没有相切造成曲面扭曲改为相切即可。

PROE常见问题集锦可以的，启动proe程序之后，先不要新建文件。

单击“工具“还是“窗口”（记不清了）菜单中的选项，打开"选项”对话框，把上面那个复选框的勾点一下取消掉。

然后下面列表框中就会列出很多选项，你看到第一个选项（也记不太清了，反正是在上面部分吧），在项选名中带有（2）的那个选项吧，就是那个。

那个选项就是设置两键鼠标的。

选中它，然后在当前对话框的最下面改变选项。

确定后退出。

新键文档就是了。

在使用两键鼠标的同时shift键就代表中间了。

按ctrl+shift+鼠标左键代表旋转画面（相当于按ctrl+中间旋转）按shift+鼠标左键拖动代表缩放大小(相当于(按ctrl+左键缩放）按shift+右键代表移动(相当于ctrl+鼠标右键）Pro/E Wildfire的MOUSE操作的不再是2001版及之前各版的传统操作方式，现在完全改变了.....Pro/E Wildfire的MOUSE操作不再是2001版及之前各版的Ctrl＋Mouse左：放缩，Ctrl＋Mouse中：旋转，Ctrl＋Mouse右：平移，而改成了：Mouse左：PickMouse中：旋转Mouse中（滚轮式）：按下为旋转，转动为放缩Ctrl+Mouse中并上下移动MOUSE：放缩Ctrl+Mouse中并左右移动MOUSE：顺时针或逆时针旋转Shift+Mouse中键：平移Mouse右：弹出式快捷选单并且2键MOUSE来模拟中键的Options项已去除，不再支持。

因此wildfire版的proe用没有中键的MOUSE来操作的话将不可想像如何去操作。

By Jeffrey2002.09.24@@PROE常见问题集锦，请大家看看#1 PROE常见问题集锦，请大家看看PROE常见问题集锦，请大家看看欢迎各位从网上搜集PROE的各种技巧，贴在下面以便大家共享，对比较好的将加分鼓励,本贴谢绝顶好不错之类的回复，请自觉，否则扣分哟PROE2001中-英文版的安装随着PTC公司的不断推陈出新,PROE2001在PROE2000I的基础上新增了许多强大功能后隆重面世.市售的光盘中就可直接安装中英文版,而不象2000i那样必须先装好英文版,再汉化.下面介绍安装方法:1.系统环境设置:安装PROE2001的硬盘必须是NTFS格式,所以操作平台最好是WINDOWS2000,WIN-XP,或NT4.0,必须附带一张网卡,普通的以太网卡也行(当然,PROE2001已推出可以在WIN98的FAT格式下安装的版本,但由于其不稳定性,且运行速度极慢,笔者建议最好不要安装此版本).我以WIN-XP为例.首先打开"控制面板"--"系统"--"高级"--"环境变量",在"系统变量"框中点击"新建",在 "变量名"中输入"LANG",在"变量值"中输入"CHS".按"确定"退出.即完成系统环境设置.2.把PROE2001光盘放入,执行setup.exe,出现第一个对话框.只勾选一项"PRO/ENGINEER"即可,其他项不要选.这时候,你注意看左下角显示"PTCHOSTID:00-00-84-BF-F2-C8"(每台机都不一样,这里只是举例),把你的ID记下来.最小化安装对话框(不要关闭).3.把光盘中的CRACK整个目录拷贝到你的硬盘中.然后进入硬盘中的CRACK目录,执行其中的EXE 文件,会弹出一个对话框,把它默认的ID改成你刚才记录的ID,按确定后会生成一个License.dat 文件.4.重新回到PROE安装对话框,按NEXT,出现第二个对话框,这时候你就可以选择安装语言了,有英文,简体中文,繁体中文,还有日文等......选"简体中文"后按"下一步",剩下的步骤都按默认值,直到出现Specify license Server对话框时,选第三项LOCKED LICENSE FILE,并选择刚才生成的License.dat文件.点OK.(注意:中文版不会出现此英文对话框,中文版会出现"指定许可证服务器"对话框,选"增加",再出现一对话框,选第三项"锁定许可证文件",再点右边的文件夹图标,选择刚才生成的License.dat文件)继续安装完成.5.安装完成后打开PROE2001,哈哈,全中文界面,爽吧!6.如果你需要用英文版,请把系统环境设置中的"LANG"变量删除即可.PROE2000I 如何配置帮助文件路径--------------------------------------------------------------------------------若先装Proe,后装pro/help，此时在proe无法调HELP文件，此时可这样做：在PROE的安装目录的TEXT目录下有一文件名叫ptc_help.txt.打开此文件，把help安装目录加入已有的目录之后，注意，两个目录间用~字符隔开，例：原proe装于D:\proe2000i\proe2000i，pro/help装于d:\proe2000i\prohlp下，打开ptc_help.txt，原内容为：PTC_DOCS D:\proe2000i\proe2000i~ D:\proe2000i\proe2000i加入后改为：PTC_DOCS D:\proe2000i\proe2000i~ D:\proe2000i\proe2000i~d:\proe2000i\prohlp即可在PROE的HELP菜单调到d:\proe2000i\prohlp下的HELP文件。

1、關於config配置：1、如何在Shade模式下显示Curve線？?答: 這個問題比較容易實現，您只要在CONFIG檔下的SHADE WITH選項裡選CURVE就可以了。

2、本人在用PRO/E出圖紙，不知應該如何控制標注尺寸的大小和字體？答：在drawing>>advanced>>draw setup>>modify val 中設置，在Drawing-Detail-Modify-Text-Text height中可以修改字體大小，至於字體，2000i 支援True Type字體。

3、請問斑竹,我在做裝配時,分別建幾個目錄存放不同的零件,可是裝好後打開裝配時總提示找不到零件.是怎麼回事?答：這種情況是比較常見的。

那是因為您沒有在CONFIG檔中給PRO/E指定尋找路徑。

按如下步驟：在UTILITIES-PREFERENCES-EDIT CONFIG中打開CONFIG文件，然後按F4調出供選擇的配置項，然後找到search_path選項，指定搜索路徑即可。

4、請教版主：如何將尺寸中的“，”改成\".\"？答：如果在CONFIG.PRO中沒有設置drawing_setup_file的話，在text目錄中的prodetail.dtl中把decimal_maker改為COMMA_FOR_METRIC_DUAL就可以，不過我常用iso.dtl來作為draw_setup_file,因為是國際標準嗎！5、我怎麼不知道在pro/e裡面怎樣改變預設的單位為mm？？答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。

Setup-Units-Principal sys,選單位就可以了。

6、標注的尺寸為什麼很小，也不能放大，怎樣設置可以大一點？答：看一下你的setup for drawing 文件.dtl的文本高度的設置。

3.5mm?7、斑竹，請教了，在PROE2000I中，系統設定檔的某些改變，好象會多出一些功能表。

BOM中存在的问题1、BOM中料件名称命名需要规范，存在通用件同一个零件在多个BOM中存在不同的名称，导致实物与系统料件名称及BOM上料件名称出现一对多的情况，影响系统中数据的准确性，库存的准确性。

对于通用件类，技术部内部要有统一命名规则。

2、目前提供的BOM中没有料件编码，定额用量，工序等，特别是钢材类的，没有给出所用钢材的具体规格，核算的过程繁琐，有时BOM中自制的产品，没有完全分解到最下一级物料，给后续的采购，发料带来不便。

我们公司的产品变化快，导致BOM变动快、多，且变动时没有提供以上参数的话，给BOM维护人员带来很大的困难，几乎是无从下手维护。

3、技术部内部BOM的格式要统一，ERP系统中需要的一些关键参数必须要在BOM中体现出来。

4、BOM中有问题的，项目经理直接让信息部人员在系统中修改，正确的流程是第一时间告知技术部更正，从源头上解决问题，技术部确定修改后，下达BOM变更通知单，交由信息部人员在系统中维护。

5、ERP系统中BOM的新增和变更，都要走规范的流程，然后交由信息部维护。

物料基础资料及BOM资料都是ERP系统正常运行的血脉，维护的数据错误，则ERP系统中的数据失真，导致下面的单据无法正常流转。

6、嘉迈项目BOM同一个半成品物料下面所有子集并没有在所有涉及到的产品里面体现，导致我们难以在ERP里修改物料基础资料，且该项目BOM更新不及时；THULE项目BOM没有反应一个物料的多道工序，导致外协单位领料与入库的名称状态一样，分不出该外协单位是做的何种加工，影响财务核算加工费，且该项目更改BOM时没有发放正式签字或是盖章文件；CVG项目BOM名称比较混乱，同样的物料用在不同的产品上名称不一样，版本号不一样，工序问题同样存在。

（嘉迈项目与CVG项目在正式订单未下发之前不予发放正式BOM，影响下发预投订单）。
