电波暗室(anechoic chamber)通常对于辐射试验来说，测试场地分为三种，分别是全电波暗室、半电波暗室和开阔场。
在这三种测试场地中进行的辐射试验一般都可以认为符合电磁波在自由空间中的传播规律。
全电波暗室全电波暗室减小了外界电磁波信号对测试信号的干扰，同时电磁波吸波材料可以减小由于墙壁和天花板的反射对测试结果造成的多径效应影响，适用于发射、灵敏度和抗扰度实验。
实际使用中，如果屏蔽体的屏蔽效能能够达到80dB~140dB，那么对于外界环境的干扰就可以忽略不计，在全电波暗室中可以模拟自由空间的情况。
同其它两种测试场地相比，全电波暗室的地面、天花板和墙壁反射最小、受外界环境干扰最小，并且不受外界天气的影响。
它的缺点在于受成本制约，测试空间有限。
半电波暗室半电波暗室与全电波暗室类似，也是一个经过屏蔽设计的六面盒体，在其内部覆盖有电磁波吸波材料，不同之处在于半电波暗室使用导电地板，不覆盖吸波材料。
半电波暗室模拟理想的开阔场情况，即场地具有一个无限大的良好的导电地平面。
在半电波暗室中，由于地面没有覆盖吸波材料，因此将产生反射路径，这样接收天线接收到的信号将是直射路径和反射路径信号的总和。
开阔场开阔场（open area test, OAT）是平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地，理想的开阔场地面具有良好的导电性，面积无限大，在30MHz~1000MHz 之间接收天线接收到的信号将是直射路径和反射路径信号的总和。
但在实际应用中，虽然可以获得良好的地面传导率，但是开阔场的面积却是有限的，因此可能造成发射天线与接收天线之间的相位差。
在发射测试中，开阔场的使用和半电波暗室相同。
暗室有哪些要求？暗室是模拟开阔场而进行EMC测量，并提供一个电磁背景干净、场均匀性好的一个测量场地。
暗室使用频率一般在9KHz~40GHz左右。
我们先来看看3米法电波暗室&10米法电波暗室两个场地都有哪些共同的指标要求；其中为满足30MHz～40GHz的归一化场地衰减规则，通常暗室需采用铁氧体片和渗碳泡沫角锥或空心角锥复合型又或者加聚氨酯泡沫尖劈吸波材料的宽带吸波材料。
电波暗室测试曲线
电波暗室，用于模拟开阔场的测试条件，是在电磁屏蔽室的基础上，在四电波暗室，用于模拟开阔场的测试条件，是在电磁屏蔽室的基础上，在四壁内壁及顶壁上安装吸波材料并保留地面为电磁波理想反射面。
其尺寸和射频吸波材料的选用主要由受试设备 (EUT)的外行尺寸和测试要求确定，常见的有3米法、5米法和10米法。
具体来说，对于较大的受试设备（EUT），一般优先选择10米法进行测试。
电波暗室常应用于各种测量，包括天线方向图测量、辐射发射测试、辐射抗扰度测试、无线发射器(RF)测试以及雷达横截面测量。
例如，在天线方向图测量中，暗室内部可以模拟开阔场所有的电磁波传播环境，从而准确地测量天线在不同方向上的信号强度和极化特性。
关于电波暗室的测试曲线，通常用来描述受试设备 (EUT) 在特定频率范围内的辐射特性。
这些特性可能包括辐射功率、频率响应等参数。
由于电波暗室可以模拟自由空间中的电磁波传播条件，因此其测试结果具有很高的准确性和可靠性。

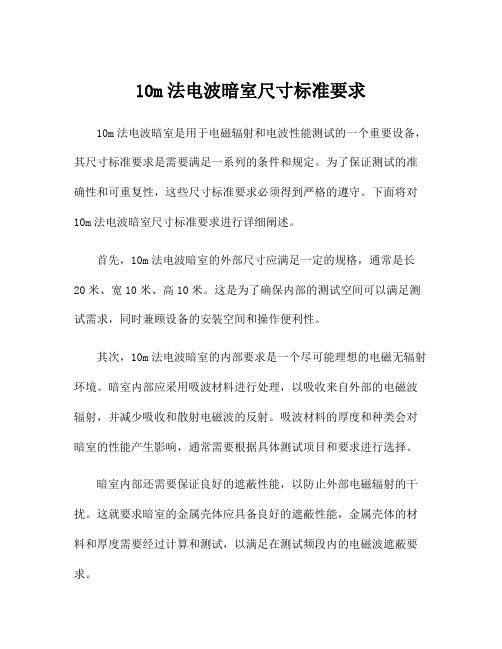

10m法电波暗室尺寸标准要求10m法电波暗室是用于电磁辐射和电波性能测试的一个重要设备，其尺寸标准要求是需要满足一系列的条件和规定。
为了保证测试的准确性和可重复性，这些尺寸标准要求必须得到严格的遵守。
下面将对10m法电波暗室尺寸标准要求进行详细阐述。
首先，10m法电波暗室的外部尺寸应满足一定的规格，通常是长20米、宽10米、高10米。
这是为了确保内部的测试空间可以满足测试需求，同时兼顾设备的安装空间和操作便利性。
其次，10m法电波暗室的内部要求是一个尽可能理想的电磁无辐射环境。
暗室内部应采用吸波材料进行处理，以吸收来自外部的电磁波辐射，并减少吸收和散射电磁波的反射。
吸波材料的厚度和种类会对暗室的性能产生影响，通常需要根据具体测试项目和要求进行选择。
暗室内部还需要保证良好的遮蔽性能，以防止外部电磁辐射的干扰。
这就要求暗室的金属壳体应具备良好的遮蔽性能，金属壳体的材料和厚度需要经过计算和测试，以满足在测试频段内的电磁波遮蔽要求。
此外，暗室内部还需要有一定的工作空间，以容纳测试设备和工作人员。
这就要求暗室内部应具备合适的布局，并配备必要的电源、通风、温湿度控制等设备，以保证测试过程的正常进行和人员的工作舒适性。
另外，对于10m法电波暗室的门和入口也有一定的规定。
暗室的门应能够较好地封闭，防止外部电磁波的泄漏。
门的尺寸和材料需要满足相应的标准要求，以保证其遮蔽效果和操作的便利性。
此外，暗室的入口处也需要有一定的控制措施，以防止测试设备和人员带入外部电磁波的干扰。
通常会采用金属屏蔽门和金属屏蔽隔间等措施，有效避免外部电磁波的泄漏。
最后，对于10m法电波暗室的内部尺寸，还需要根据具体的测试要求进行规定。
不同的测试项目和设备在尺寸要求上可能会有所不同，需要根据具体情况进行调整。
同时，需要保证测试空间的合理利用，并尽量减少杂散反射和干扰，从而提高测试的准确性和可靠性。
总之，10m法电波暗室的尺寸标准要求包括了外部尺寸、内部吸波材料、金属壳体和门、工作空间和控制措施等多个方面。
10米法全电波暗室的用途
十米法全电波暗室用于测试和研究无线电设备的天线和辐射特性。
它是一个完全封闭的空间，可以被完全屏蔽电磁辐射的外部干扰，以便进行最准确的测量。
这种暗室通常用于以下用途：
1. 天线性能测试：暗室内可进行天线增益、方向性、频率响应等性能测试，并去除外部反射干扰，使测试结果更准确。
2. 无线设备辐射测试：可以测试和测量无线设备辐射的功率、频率、辐射模式等参数，以确保其符合相关法规和标准。
3. 电磁兼容性测试：可以模拟真实环境中的电磁干扰，测试设备和系统的电磁兼容性，以减少干扰和冲突。
4. 电磁波仿真研究：暗室内能够提供控制的电磁环境，用于研究电磁波的传播、衰减和反射等特性，对于无线通信系统设计和优化非常重要。
5. 电磁辐射泄漏检测：可以检测和定位电子设备的电磁辐射泄漏，从而提高电磁辐射的控制和安全性。
总而言之，十米法全电波暗室可以提供一个控制的无干扰环境，用于研究、测试和优化无线电设备和系统的天线特性、电磁辐射和电磁兼容性，对无线通信、雷达、电子设备等领域具有重要的应用价值。
标准三米法EMC暗室EMC在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。
一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
二.主要规格及性能屏蔽效能，满足EN 50147-1、GB12190-90。
技术参数如下：标准三米法EMC暗室EMC在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。
一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
二.主要规格及性能屏蔽效能，满足EN 50147-1、GB12190-90。
技术参数如下：频率屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB 平面波10 GHz ＞ 100 dB 微波18 GHz ＞ 100 dB 微波归一化场地衰减测试的NSA值与理论的NSA值相比较，其误差在±4dB以内。
满足 ANSI C63.4、EN55022、CISPR-22:1997、GB9254-1998《信息技术设备的无线电骚扰限值和测量方法》附录A的要求（见表一）[NextPage]测试空间分布场均匀度在0-6dB之内，满足 IEC61000-4-3，GB/T17626.3-1998的要求(见表二)。
[NextPage]按照CISPR22 Claas B（GB9254-1998）的规定，在30MHz-1GHz的频率范围内，无EUT的情况下，测得的环境电平值，至少低于规定的B级限值10dB。
EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。
该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。
一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。
技术参数如下：频率 屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。
在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。
该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测量距离拥有2米静区，10米测量距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测量规则。
一.用途：
可对通讯设备、电子、电气设备进行EMC（EMC）测量，即电磁干扰（电磁干扰）和电磁敏感度（EMS）测量。
适用频率30MHz-18GHz可延至40GHz。
二.主要规格及性能
1.屏蔽效能，满足EN 50147-1、GB12190-90。
技术参数如下：
频率屏蔽效能
14 kHz ＞60 dB 磁场
100 kHz ＞ 80 dB 磁场
100 kHz ＞ 100 dB 电场
1 MHz ＞100 dB 磁场
1 MHz ＞100 dB 电场
100 MHz ＞ 100 dB 电场
1 GHz ＞100 dB
平面波10 GHz ＞100 dB
微波18 GHz ＞100 dB
微波100 MHz ＞ 100 dB
电场 1 GHz ＞100 dB &nb
2.按照ANSI C6
3.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归
一化场衰减测量，按照10米法测量的归一化衰减(NSA)值和理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测量方法进行测量，仅在5GHz、10GHz和18GHz三点进行测量,归一化衰减(NSA)值和理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的规则。
3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的规则，在30MHz至1GHz进行场均匀度测量，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测量距离规则16个测量点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测量仅在5GHz、10 GHz和18GHz三点以低于3v/m进行测量。
4. 按照CISPR22 Claas B（GB9254-1998）的规定，在30MHz-1GHz的频率范围内，无EUT的情况下，测得的环境电平值，至少低于规定的B级限值10dB。
三.在EMC实验室内，配置的主要附属设备
暗室的基本设施和设备
1. 屏蔽壳体一间：内部尺寸为20m长×12m宽×8m高，采用美国拼装式工艺建造，保证屏蔽效能的同时，也能保证屏蔽室的坚固耐用，并可以整体搬迁或扩建。
2. 屏蔽门：全开尺寸2.5m*2.5m，手动、电动或气动开启。
3. 波导通风口：8个，尺寸为300mm*300mm
4. 电气系统：300瓦卤素灯8盏，220V/单相/插座，380V/3相/插座
?
5. 电源滤波器：在EUT、照明、天线塔、转台CCTV系统的电源滤波器，可增加电话滤波器、网络滤波器等。
220VAC/50Hz/单相/2*30A 一台
符合MIL-STD-220A标准，在10MHz～10GHz频率范围内，插入损失100dB，同时满足UL1283标准。
6. 接头及接头扳：在连接控制室的设备，装设于高架地板之下。
300mm*300mm接头扳2个，有N型接头，BNC型接头，SMA型接头。
7. 高架地板：最大承重2000kg，地板面装有3个接头扳，高架地板下有两个配线管道，连接接头扳到地面接头扳。
8. 暗室内部四面墙和天花板贴满铁氧体瓦，铁氧体瓦上面再以velcro叉型粘扣带和魔鬼毡贴微波吸收材料，在镜面菲涅尔区贴上微波吸收材料。
地面之吸波材料采用活动式设计，以满足抗干扰（EMS）测量。
9. CCTV：影像及控制需以光纤传输，配彩色PAL机型。
可耐100V/M场强，（DC-18MHz频率范围）6mm固定摄像机及脚架一支。
可耐100V/M场强，广角境头，焦距、远近、光圈大小及上下左右可调整的摄像机。
摄像机控制器一台，它通过光纤和摄像机连结，控制摄像头上下左右移动，变焦、聚焦。
17英寸彩色监示器一套。
EMC暗室量测系统
1.待测物转台;
尺寸：直径3米
材质：金属结构、金属台面
载重：2000kg
控制：电驱动、定位及转速由室外遥控
旋转角度：顺时针及逆时针各可旋转360度，定位误差优于±1o
转台全是光纤控制，避免引入电磁干扰
2.天线架（天线升降塔）：
材质：FRP
尺寸：高6.3米，垂直调控距离优于1.0-6.0米
万用天线夹具及收线机
控制：控制器以光纤遥控天线架
具有气动极向变换位置
光纤传输 3.双通道控制器一台：控制转台和天线架移动
4.电磁干扰测量软件一套
暗室是模拟开阔场而进行EMC测量的，并提供一个电磁背景干净、场均匀性好的一个测量场地。
吸收微波只是吸波材料的特点而已。
暗室使用频率一般在10KHz~40GHz左右。
暗室吸波材料通常是用铁氧体加聚氨酯泡沫尖劈吸波材料组成的复合材料，铁氧体在1GHz以下，最佳在500MHz以下；聚氨酯泡沫尖劈吸波材料通常适在450MHz以上，耐高温、高场强。
为满足30MHz～18GHz的归一化场地衰减规则，通常暗室需采用铁氧体片和渗碳泡沫角锥或空心角锥复合型的宽带吸波材料。
根据文献报道，对于10m法暗室，为满足归一化场地衰减偏差≤±4dB规则，吸波材料在30～1000MHz 垂直入射时反射系数应小于-20dB，45°入射角时小于-15dB。
对于1～40GHz频率范围，吸波材料垂直入射及45°角入射的反射系数也应不高于上述数值。
关于复合型宽带吸波材料，要注意以下两点：
a)和铁氧体片组合的渗碳聚氨酯泡沫角锥，其含碳量不同于单独使用的角锥，对于这点，国内第一次（1995年）研制复合型吸波材料时并不清楚，而是沿用常规的角锥吸波材料的含碳量配方。
b)复合型吸波材料和屏蔽室之间宜加一层胶合板。
根据国外文献报道，增加这层电介质（胶合板）对改善反射系数是有益的。
没有下面的铁氧体和胶合板的暗室一般是用来测量天线的微波暗室，这个EMC暗室不一样，EMC暗室必须要有铁氧体
1）EMC暗室模拟开阔场，也就是说五个面是没有任何障碍物，所以EMC暗室五个面要粘贴吸波材料，吸收电磁波，防止反射；
而微波暗室是模拟自由空间，因此六个面都要粘贴吸波材料；
2）测量原理不一样，EMC测量接收能量是通过空间直射和地面反射叠加值，而微波暗室是直接发射接收
到的值；。
