建筑物垂直度标高全高测量记录表

建筑物垂直度、标高、全高测量记录【1】注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前, 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。

测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。

4. 砌体结构外墙垂直度全高查阳角，不应少于4处, 每层每20m查一处；内墙按有代表性的自然间抽10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。

混凝土结构按楼层、结构缝或施工段划分检验批。

在同一检验批中, 对梁、柱, 应抽查构件数量的109 毛, 且不少于 3 件; 对墙和板，应按有代表性的自然间抽查10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度5m 左右划分检查面，板可按纵横轴线划分检查面，抽查10%, 且均不少于3面。

注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前, 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。

测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。

4. 砌体结构外墙垂直度全高查阳角，不应少于4处, 每层每20m查一处；内墙按有代表性的自然间抽10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。

混凝土结构按楼层、结构缝或施工段划分检验批。

在同一检验批中, 对梁、柱, 应抽查构件数量的109 毛, 且不少于 3 件; 对墙和板，应按有代表性的自然间抽查10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度5m 左右划分检查面，板可按纵横轴线划分检查面，抽查10%, 且均不少于3面。

项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：项目专门质量检查员监理（建设）单位见证员：建筑物垂直度、标高、全高测量记录表GD2301052□□记录人：。

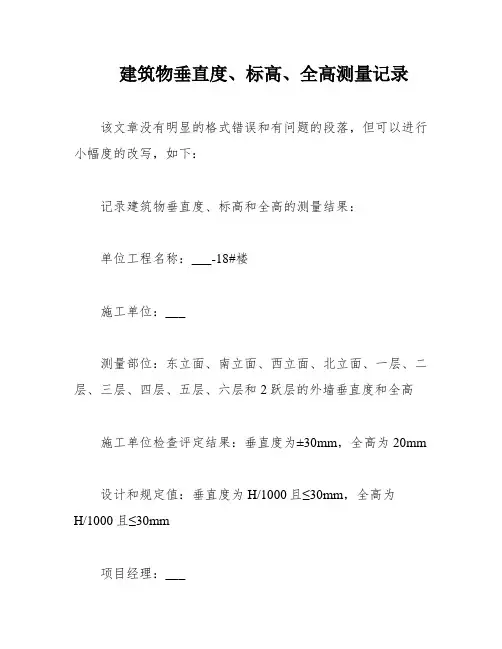

建筑物垂直度、标高、全高测量记录该文章没有明显的格式错误和有问题的段落，但可以进行小幅度的改写，如下：记录建筑物垂直度、标高和全高的测量结果：单位工程名称：___-18#楼施工单位：___测量部位：东立面、南立面、西立面、北立面、一层、二层、三层、四层、五层、六层和2跃层的外墙垂直度和全高施工单位检查评定结果：垂直度为±30mm，全高为20mm设计和规定值：垂直度为H/1000且≤30mm，全高为H/1000且≤30mm项目经理：___测量记录：东立面：18mm 南立面：20mm 西立面：17mm 北立面：16mm 一层：16mm 二层：7mm三层：5mm四层：6mm五层：8mm六层：9mm2跃层：5mm监理单位验收意见：垂直度为±10mm，全高为±30mm结论：该项目的测量结果符合要求。

单位工程名称：芜湖县清水镇二路一桥拆迁安置房E标30#楼施工单位：___测量部位：东立面、南立面、西立面、北立面、一层、二层的外墙垂直度和全高施工单位检查评定结果：垂直度为≤30mm，全高为30mm设计和规定值：垂直度≤10m时为10mm，≥10m时为20mm，全高为≤10m时为10mm，≥10m时为20mm项目经理：___测量记录：东立面：4mm南立面：5mm西立面：8mm北立面：7mm一层：6mm二层：8mm监理单位验收意见：垂直度为≤10m时为10mm，≥10m时为20mm，全高为≤10m时为10mm，≥10m时为20mm结论：该项目的测量结果合格。

单位工程名称：芜湖县清水镇二路一桥拆迁安置房E标31#楼施工单位：___测量部位：东立面、南立面、西立面、北立面、一层、二层的外墙垂直度和全高施工单位检查评定结果：垂直度为≤30mm，全高为20mm设计和规定值：垂直度为H/1000且≤30mm，全高为H/1000且≤30mm结论：该项目的测量结果符合要求。

建筑物垂直度、标高、全高测量记录单位工程名称：芜湖县清水镇二路一桥拆迁安置房E标32#楼、33#楼施工单位：___测量项目：建筑物垂直度、标高、全高测量部位：东立面外墙、南立面、西立面、北立面层数：一层、二层层高：2m设计、规定值：≤10m时10mm，≥10m时20m施工单位检查评定结果：32#楼：东立面垂直度：8mm；南立面垂直度：8mm；西立面垂直度：5mm；北立面垂直度：6mm；全高：4mm、7mm、24mm、18mm、18mm。

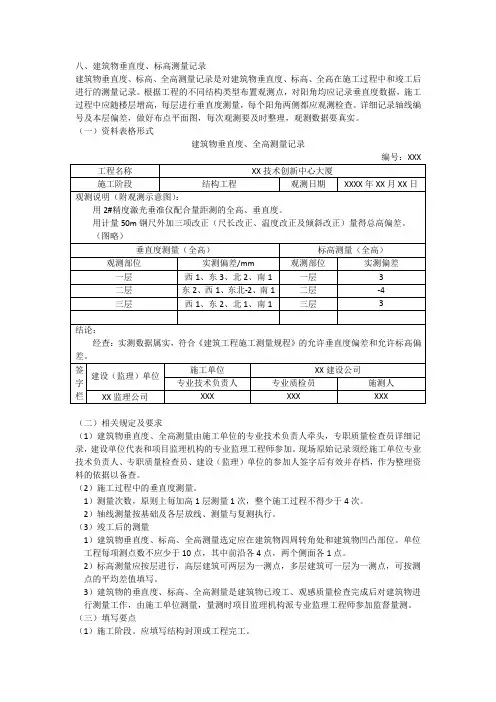

八、建筑物垂直度、标高测量记录建筑物垂直度、标高、全高测量记录是对建筑物垂直度、标高、全高在施工过程中和竣工后进行的测量记录。

根据工程的不同结构类型布置观测点，对阳角均应记录垂直度数据，施工过程中应随楼层增高，每层进行垂直度测量，每个阳角两侧都应观测检查。

详细记录轴线编号及本层偏差，做好布点平面图，每次观测要及时整理，观测数据要真实。

（一）资料表格形式建筑物垂直度、全高测量记录（二）相关规定及要求（1）建筑物垂直度、全高测量由施工单位的专业技术负责人牵头，专职质量检查员详细记录，建设单位代表和项目监理机构的专业监理工程师参加。

现场原始记录须经施工单位专业技术负责人、专职质量检查员、建设（监理）单位的参加人签字后有效并存档，作为整理资料的依据以备查。

（2）施工过程中的垂直度测量。

1）测量次数，原则上每加高1层测量1次，整个施工过程不得少于4次。

2）轴线测量按基础及各层放线、测量与复测执行。

（3）竣工后的测量1）建筑物垂直度、标高、全高测量选定应在建筑物四周转角处和建筑物凹凸部位。

单位工程每项测点数不应少于10点，其中前沿各4点，两个侧面各1点。

2）标高测量应按层进行，高层建筑可两层为一测点，多层建筑可一层为一测点，可按测点的平均差值填写。

3）建筑物的垂直度、标高、全高测量是建筑物已竣工、观感质量检查完成后对建筑物进行测量工作，由施工单位测量，量测时项目监理机构派专业监理工程师参加监督量测。

（三）填写要点（1）施工阶段。

应填写结构封顶或工程完工。

（2）观测说明（附观测示意图）。

观测点的布置位置及数量，观测时间的安排，采用的观测仪器等；观测示意图按实际建筑物轮廓绘制，标明观测点的位置和数量，注明指北针方向。

（3）观测部位。

可以按观测示意图标注的点号填写，如“1号、2号……”或“A，B…”。

（4）观测日期。

注明楼层或标高测量时的日期。

（5）实测偏差。

注明实际观测数据。

（6）结论。

应根据实测偏差中最大偏差结果，判定是否符合现行施工质量验收规范（并非施工测量规范）规定和合计要求。
