电气识图及接线方式讲课稿

电气主接线第一部分概述第二部分第一部分概述一、定义1、电气主接线（主电路）：指发电厂或变电站中的一次设备按照设计要求连接起来，表示生产、汇聚和分配电能的电路。

2、电气主接线图：指电气主接线中的设备用标准的图形符号和文字符号表示的电路图。

二、标准的图形符号和文字符号三、电气主接线图的绘制1、单线图：只将不对称的部分局部用三线图表示（局部的TA才用三相表示；中性线（或接地线）用虚线表示）。

2、标准的电气符号和标号。

3、标示设备的型号和主要技术参数。

四、电气主接线的基本要求1、保证供电可靠性和电能质量2、应力求接线简单，运行灵活和操作方便3、保证运行、维护和检修的安全和方便4、应尽量降低投资，节约运行费用5、满足扩建的要求，实现分期过渡第二部分电气主接线的基本形式变电站的电气主接线，因建设条件、系统状况、负荷需求等多种因素而异。

典型的电气主接线，可分为有母线和无母线两大类。

有母线类主要包括单母线接线，双母线接线等；无母线类主要包括桥形接线、多角形接线盒单元接线。

一、单母线接线变电站主要任务：提供电能，电压变换系统或负荷主接线的基本环节：电源中间环节（母线）引出线母线的作用：汇聚和分配电能（有利于电能的交换）1、不分段的单母线接线1）接线形式：接线特点：整个配电装置只有一组母线，所有电源和引出线均接在母线上，每条引出线都设置断路器QF和隔离开关QS。

2）运行分析：断路器QF的作用：便于投入和切除任意一条进出线。

隔离开关QS的作用：检修断路器QF时保证它与带电部分可靠隔离。

，检修断路器QF时，母线要停电。

若没有母线QSBQF和QS的操作顺序：送电：先合母线侧隔离开关QSB ，再合线路侧隔离开关QSL，最后合断路器QF。

停电：先断断路器QF，再断线路侧隔离开关QSL ，最后断母线侧隔离开关QSB。

3）特点：优点：接线简单，清晰，所用设备少，造价低，运行操作方便，且有利于扩建。

缺点：母线及母线隔离开关故障或检修时，会造成全厂停电。

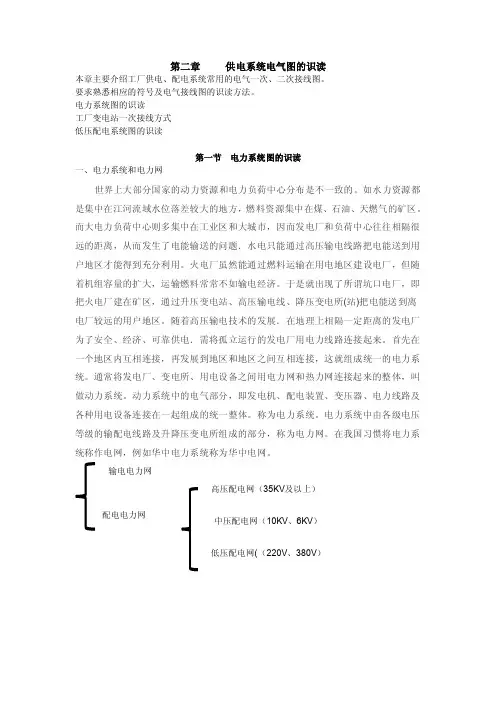

第二章供电系统电气图的识读本章主要介绍工厂供电、配电系统常用的电气一次、二次接线图。

要求熟悉相应的符号及电气接线图的识读方法。

电力系统图的识读工厂变电站一次接线方式低压配电系统图的识读第一节电力系统图的识读一、电力系统和电力网世界上大部分国家的动力资源和电力负荷中心分布是不一致的。

如水力资源都是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、天燃气的矿区。

而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相隔很远的距离，从而发生了电能输送的问题．水电只能通过高压输电线路把电能送到用户地区才能得到充分利用。

火电厂虽然能通过燃料运输在用电地区建设电厂，但随着机组容量的扩大，运输燃料常常不如输电经济。

于是就出现了所谓坑口电厂，即把火电厂建在矿区，通过升压变电站、高压输电线、降压变电所(站)把电能送到离电厂较远的用户地区。

随着高压输电技术的发展．在地理上相隔一定距离的发电厂为了安全、经济、可靠供电．需将孤立运行的发电厂用电力线路连接起来。

首先在一个地区内互相连接，再发展到地区和地区之间互相连接，这就组成统一的电力系统。

通常将发电厂、变电所、用电设备之间用电力网和热力网连接起来的整体，叫做动力系统。

动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各种用电设备连接在一起组成的统一整体。

称为电力系统。

电力系统中由各级电压等级的输配电线路及升降压变电所组成的部分，称为电力网。

在我国习惯将电力系统称作电网，例如华中电力系统称为华中电网。

输电电力网配电电力网高压配电网（35KV及以上）中压配电网（10KV、6KV）低压配电网(（220V、380V）二、电力系统电路图概述按目的来说：一是进行电能的传输、分配和转换;二是进行信息的传递和处理。

电力系统电路图分为两类：主电路图（一次系统图、一次回路图）辅助电路图（二次系统图、二次回路图）主电路图：由一次设备构成的电路叫一次回路也叫主回路或一次系统，供电系统图就是用来电气设备主回路的组成部分及其连接方式的电路图。

电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。

（2）电路中各元件位置及内部结构处理。

（3）每条线都有明确的标号，每根线的两端必需标同一个线号。

（4）凡是标有同线号的导线可以并接于一起。

（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。

（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。

（3）熔断器处理----支配在配电盘的上方位置。

（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。

（5）指示灯处理----安装在简单观看的面板上。

（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。

3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。

（2）弄清晰电气原理图和电气接线图中元器件的对应关系。

（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。

（4）依据电气接线图中的线号讨论主电路的线路走向。

（5）依据线号讨论帮助电路的走向。

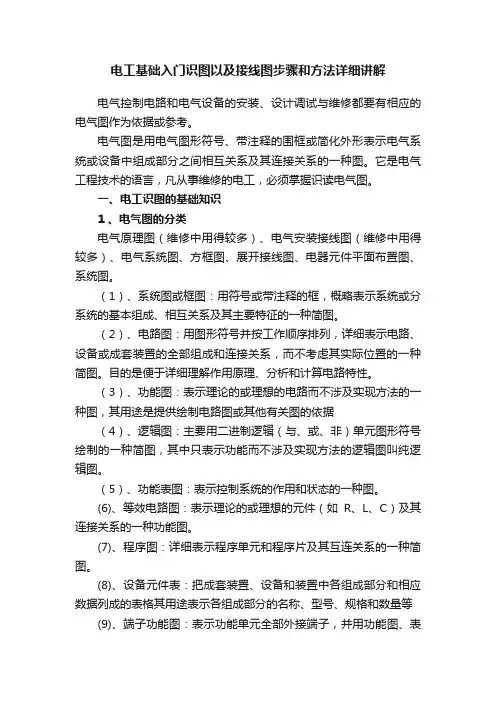

电工基础入门识图以及接线图步骤和方法详细讲解电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图（维修中用得较多）、电气安装接线图（维修中用得较多）、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

（1）、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

（2）、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

（3）、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据（4）、逻辑图：主要用二进制逻辑（与、或、非）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

（5）、功能表图：表示控制系统的作用和状态的一种图。

(6)、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

(7)、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

(8)、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等(9)、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

(10) 、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

电气课件主接线图发电机变压器二、电气运行安全知识电气课件一、电气一次系统图一、电气主接线的基本接线形式汇流母线单母线、单母线分段、单母线分段带旁母、双母线、双母线分段、双母线带旁母、23接线、变压器母线无汇流母线单元及扩大单元接线、桥型内、外接线、角型接线电气主接线图的作用电气主接线图对电气设备的选择、配电装置的布置、电能的质量和安全运行等都起决定性作用。

所以电气专业人员必须熟悉掌握电气主接线图发电机变压器线路单元接线1.接线简单、使用设备少。

2.线路故障或检修时 变压器停运 反过来同样。

3.适用于只有一台变压器和一回线路时或当发电厂内不设高压配电装置、直接将电能送至系统枢纽变电站的情况。

我司发电机出口无甲刀闸。

输送功率及距离110KV功率1050MW、距离50 150KM。

220KV功率100150MW、距离2000300KM500KV功率10001500MW、距离250 1000KM 我公司2135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线 此种接线方式虽然具有供电可靠 调度灵活及便于扩建等优点 但这种接线方式所用设备较多 配电装置复杂 经济性较差 在运行中隔离开关作为操作电器 很容易发生误操作事故 并且对于实现自动化不方便 当母线故障时 须切除较多的电源和线路经济性好。

单元接线是发电机经变压器直接接入春林变电站 需要断路器及隔离开关的数量要远远小于双母线接线 如果按国内六氟化硫开关的配置 仅此一项就可节约近200万元。

另外启备变的电压等级也由220kv降到110kv这一项也可节省投资100万元。

单元接线方式的占地面积也要远远小于双母线接线所占用的面积 这也更符合我公司的实际情况。

还有 单元接线的保护配置也更加简单化 没有了升压站母线保护。

可靠性较高。

单元接线的最突出的特点就是开关设备少 操作简单 设备少相对来说也就是减少了设备的故障率 操作简单也就减少的设备误操作的次数 所以可靠性相对也就提高了。
