电气原理图、电器布置图和电气安装接线图

当电工要学会看电路图，什么是原理图，展开图，安装图，他们的区别是什么，下面是我搜集的常用电气符号，我已经用PS尽量处理了，已经比原图清晰了。

1、系统原理图（方框图）用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

识读系统原理图要先看图纸说明。

结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。

2、电路原理图电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读集中式、展开式电路图要先看一次回路图，再看二次回路图，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。

一次回路图表示一次电气设备（主设备）连接顺序。

一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。

表示二次设备之间连接顺序的电气图称二次回路图。

3、安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。

安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

电气原理图和接线图
电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。

电气原理图
电气原理图是电气系统图的一种。

是根据控制线图工作原理绘制的，具有结构简单，层次分明。

主要用于研究和分析电路工作原理。

接线图
电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

电气原理图和接线图区别
原理图：就是能看到他的大致情况（为什么这样连线）
接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接
原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。

安装图就是各元器件在控制柜的具体位置尺寸的表达图形。

有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。

原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。

接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。

根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。

详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。

原理图与接线图
常用术语
失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，。

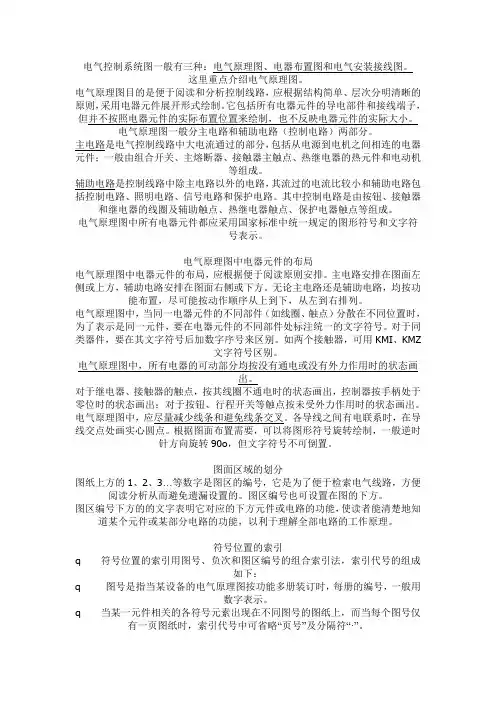

电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。

这里重点介绍电气原理图。

电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。

它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。

电气原理图一般分主电路和辅助电路（控制电路）两部分。

主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。

辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。

其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。

电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

电气原理图中电器元件的布局电气原理图中电器元件的布局，应根据便于阅读原则安排。

主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。

无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。

电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。

对于同类器件，要在其文字符号后加数字序号来区别。

如两个接触器，可用KMI、KMZ文字符号区别。

电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。

对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。

电气原理图中，应尽量减少线条和避免线条交叉。

各导线之间有电联系时，在导线交点处画实心圆点。

根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。

图面区域的划分图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。

史上最完整的建筑电气CAD图形符号大全500多个图形符号
及说明
建筑系统图主要包含电气原理图、电器布置图和电气安装接线图。

电气原理图是根据控制线图工作原理绘制，可以帮助我们用于于研究和分析电路工作原理。

电气布置安装图则是用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置，为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。

电气安装接线图可以在进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

在建筑电气CAD图中，最显眼的就是那些电气图形符号啦，这里给大家提供完整的电气符号。

如果你需要完整的电气图，可以进入迅捷CAD图库，找到需要的电气系统图。

电气原理图展开图与接线图的区别引言在电气工程中，电气原理图和展开图以及接线图是常用的工具，用于描述和传达电路的信息。

尽管这些图纸的目的是相似的，但它们在表示电路的方式和提供的信息方面存在差异。

本文将介绍电气原理图展开图和接线图的区别，以帮助读者更好地理解这两种图纸的特点和用途。

电气原理图电气原理图是一种用于表示电路的图纸，它致力于展示电路中各个元件之间的连接和关系。

电气原理图通过使用符号和线条来表示电路元件，并使用箭头来表示电流的流向。

这种图纸通常用于电路设计、维修和故障排除等领域。

电气原理图准确地展示了电路中各个部分的连接方式，并提供了详细的元件布局和连接信息。

它包含了电路中所有元件的符号和引脚，并利用线条来表示元件之间的导线和连接。

这种图纸通常包含了电气工程师需要理解和分析电路的全部信息，并且在设计和维修过程中起到重要的指导作用。

展开图展开图是一种以展开形式展示电路的图纸，它着重于展示和描述复杂电路中的关键部分和连接。

展开图可以是整个电路的展开，也可以是其中特定部分的展开。

这种图纸常用于电路生产过程中，其中需要将电路印刷于PCB板上。

展开图广泛应用于电子设备制造过程中，特别是在设计和组装复杂电路板时。

通过展开图，工程师可以清楚地了解电路板上元件之间的连接，从而更好地设计和安装电路。

展开图通常包含了更多的细节信息，例如元件的位置、引脚布局和连接方式。

接线图接线图是一种用于表示电路元件之间连接方式的简化图纸。

它通过使用直线和箭头来表示电路中的连接，并用简化的符号表示各个元件。

接线图常用于电路安装和布线过程中，它为电工提供了电路安装的指导和参考。

接线图是一种更加简明和直观的图纸形式，着重于元件之间的物理连接。

它消除了电气原理图中的复杂符号和细节信息，以更简化的方式展示电路的布局和连接。

接线图通常在安装电器设备时使用，例如家庭、办公室和工业领域的电气设备。

区别总结在电气工程中，电气原理图展开图和接线图是常用的工具，它们在表达电路信息和提供指导方面有所不同。
