电气原理图和接线图识图方法

电气识图的方法及步骤:
1.仔细阅读图纸说明。

拿到图纸后,首先要仔细阅读图纸说明,如图纸目录、技术说明、
设备表。

施工说明书等,这样有助于从整体上理解图纸的概况和所要表达的重点。

2.读系统图和框图。

阅读图纸说明后,就要读系统图和框图,从而了解整个系统或者分
系统的概况,即它们的基本组成,相互关系及其主要特征,为进一步理解系统或分系
统的工作原理打一个基础。

3.读电路图。

为了进一步理解整个系统或分系统的工作原理,需仔细阅读电路图。

电
路图是电气图的核心,内容丰富,阅读难度大。

对于复杂的电路图,应先读相关的逻辑
图和功能图。

首先要分清一次回路和二次回路、交流回路和直流回路,然后按照先看一次回路,
再看二次回路的顺序进行识图。

看一次回路,通常从电器设备开始,经开关设备到电
源;看二次回路时则要从上而下,从左到右看,即从电源的开始端,顺次看各条回路。

通过看二次回路,搞清二次回路的构成、动作情况,各元件之间的相互关系以及各元
件的与一次回路的关系,近而搞清楚整个系统的工作原理。

4.读接线图。

在进行设备安装接线和维修检查及故障处理时,需要进一步的阅读接线
图。

在读接线图时,与电路图相互对照,可以帮助搞清接线图。

读接线图要根据端子
标志,回路标号从电源端依次顺查下去,搞清线路的走向和电路的连接方法,从而合
理的安排元件和理解每个元件是如何通过连接线构成闭和回路的。

企业策划部：张传刚。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

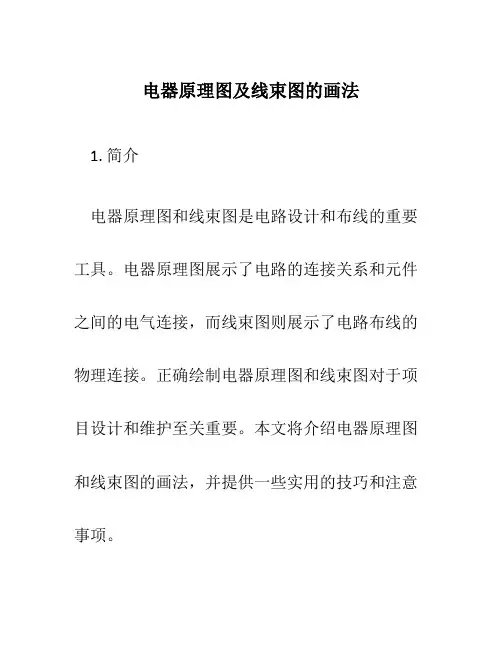

电器原理图及线束图的画法1. 简介电器原理图和线束图是电路设计和布线的重要工具。

电器原理图展示了电路的连接关系和元件之间的电气连接，而线束图则展示了电路布线的物理连接。

正确绘制电器原理图和线束图对于项目设计和维护至关重要。

本文将介绍电器原理图和线束图的画法，并提供一些实用的技巧和注意事项。

2. 电器原理图的画法2.1 元件符号在电器原理图中，各种电子元件用标准的符号表示。

常见的元件符号包括电源、电阻、电容、电感、开关等。

下面是一些常见元件符号的示例：•电源：表示为符号“V”或者长方形框。

•电阻：表示为倾斜的矩形。

•电容：表示为平行的两条线段和字母“C”。

•电感：表示为螺线圈或者波浪线段。

•开关：表示为不同形状的连接线。

绘制电器原理图时，要根据实际元件进行选择和调整元件符号。

2.2 连接线连接线用于表示元件之间的连接关系。

连接线可以是直线，也可以是曲线。

在电器原理图中，连接线必须清晰、整齐地连接到元件的引脚上，以确保正确的连接。

可以使用箭头表示电流的方向，也可以使用标号表示信号的传递。

2.3 标号和注解标号和注解用于对元件和连接线进行说明。

标号可以用于标识元件的类型、值或者电路的特性。

注解通常用于解释电路中的特殊条件或者功能。

标号和注解应清晰可读，避免与其他元素重叠。

2.4 绘图工具绘制电器原理图时，常用的绘图工具包括计算机辅助绘图软件（如AutoCAD、Visio等）和手绘工具（如铅笔、直尺、曲线板等）。

选择合适的绘图工具将极大地提高绘制效率和质量。

3. 线束图的画法3.1 线束图的目的线束图是在电器原理图基础上绘制的布线图，用于显示电路元件之间的物理连接和线束的路径。

线束图是实际布线的参考，有助于工程师进行复杂电路的安装、调试和维护。

3.2 绘制线束图的步骤绘制线束图的主要步骤如下：1.确定布线数量和路径。

了解电路的功能和布线需求，确定线束的数量、布线路径和接口位置。

2.绘制布线路径。

使用绘图软件或者手绘工具，在基础图纸上绘制主线和分支线的路径。

一分钟教你看懂电工图纸电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。

1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V 的。

2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。

3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。

当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。

4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。

5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。

6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。

看图方法：1、看主回路。

2、在看控制回路。

控制回路要求是从上到下，从左到右。

3、看图前必须搞清楚各电器符号含义才能方便看图。

分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。

2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。

（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。

名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。

交流回路与直流回路是互相分开的。

在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。

任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。

在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。

由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。

电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。

（2）电路中各元件位置及内部结构处理。

（3）每条线都有明确的标号，每根线的两端必需标同一个线号。

（4）凡是标有同线号的导线可以并接于一起。

（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。

（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。

（3）熔断器处理----支配在配电盘的上方位置。

（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。

（5）指示灯处理----安装在简单观看的面板上。

（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。

3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。

（2）弄清晰电气原理图和电气接线图中元器件的对应关系。

（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。

（4）依据电气接线图中的线号讨论主电路的线路走向。

（5）依据线号讨论帮助电路的走向。
