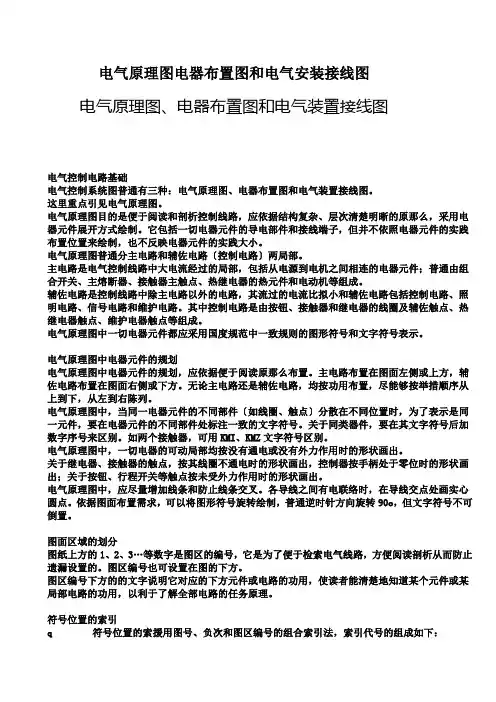

电气原理图电器布置图和电气安装接线图电气原理图、电器布置图和电气装置接线图电气控制电路基础电气控制系统图普通有三种：电气原理图、电器布置图和电气装置接线图。
这里重点引见电气原理图。
电气原理图目的是便于阅读和剖析控制线路，应依据结构复杂、层次清楚明晰的原那么，采用电器元件展开方式绘制。
它包括一切电器元件的导电部件和接线端子，但并不依照电器元件的实践布置位置来绘制，也不反映电器元件的实践大小。
电气原理图普通分主电路和辅佐电路〔控制电路〕两局部。
主电路是电气控制线路中大电流经过的局部，包括从电源到电机之间相连的电器元件；普通由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅佐电路是控制线路中除主电路以外的电路，其流过的电流比拟小和辅佐电路包括控制电路、照明电路、信号电路和维护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅佐触点、热继电器触点、维护电器触点等组成。
电气原理图中一切电器元件都应采用国度规范中一致规则的图形符号和文字符号表示。
电气原理图中电器元件的规划电气原理图中电器元件的规划，应依据便于阅读原那么布置。
主电路布置在图面左侧或上方，辅佐电路布置在图面右侧或下方。
无论主电路还是辅佐电路，均按功用布置，尽能够按举措顺序从上到下，从左到右陈列。
电气原理图中，当同一电器元件的不同部件〔如线圈、触点〕分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注一致的文字符号。
关于同类器件，要在其文字符号后加数字序号来区别。
如两个接触器，可用KMI、KMZ文字符号区别。
电气原理图中，一切电器的可动局部均按没有通电或没有外力作用时的形状画出。
关于继电器、接触器的触点，按其线圈不通电时的形状画出，控制器按手柄处于零位时的形状画出；关于按钮、行程开关等触点按未受外力作用时的形状画出。
电气原理图中，应尽量增加线条和防止线条交叉。
各导线之间有电联络时，在导线交点处画实心圆点。
依据图面布置需求，可以将图形符号旋转绘制，普通逆时针方向旋转90o，但文字符号不可倒置。

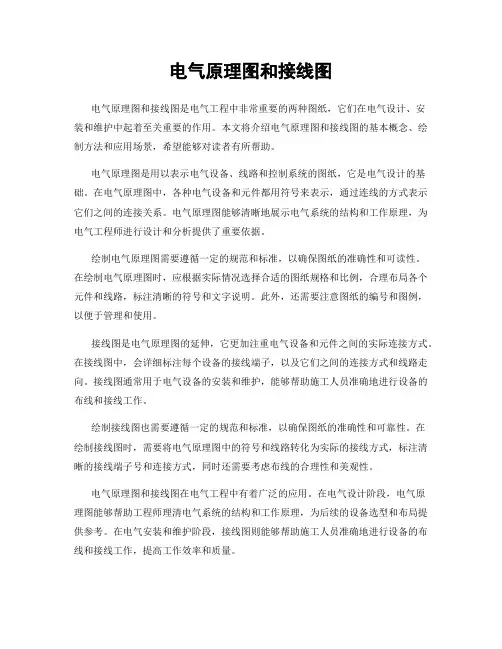

电气原理图和接线图电气原理图和接线图是电气工程中非常重要的两种图纸，它们在电气设计、安装和维护中起着至关重要的作用。
本文将介绍电气原理图和接线图的基本概念、绘制方法和应用场景，希望能够对读者有所帮助。
电气原理图是用以表示电气设备、线路和控制系统的图纸，它是电气设计的基础。
在电气原理图中，各种电气设备和元件都用符号来表示，通过连线的方式表示它们之间的连接关系。
电气原理图能够清晰地展示电气系统的结构和工作原理，为电气工程师进行设计和分析提供了重要依据。
绘制电气原理图需要遵循一定的规范和标准，以确保图纸的准确性和可读性。
在绘制电气原理图时，应根据实际情况选择合适的图纸规格和比例，合理布局各个元件和线路，标注清晰的符号和文字说明。
此外，还需要注意图纸的编号和图例，以便于管理和使用。
接线图是电气原理图的延伸，它更加注重电气设备和元件之间的实际连接方式。
在接线图中，会详细标注每个设备的接线端子，以及它们之间的连接方式和线路走向。
接线图通常用于电气设备的安装和维护，能够帮助施工人员准确地进行设备的布线和接线工作。
绘制接线图也需要遵循一定的规范和标准，以确保图纸的准确性和可靠性。
在绘制接线图时，需要将电气原理图中的符号和线路转化为实际的接线方式，标注清晰的接线端子号和连接方式，同时还需要考虑布线的合理性和美观性。
电气原理图和接线图在电气工程中有着广泛的应用。
在电气设计阶段，电气原理图能够帮助工程师理清电气系统的结构和工作原理，为后续的设备选型和布局提供参考。
在电气安装和维护阶段，接线图则能够帮助施工人员准确地进行设备的布线和接线工作，提高工作效率和质量。
总之，电气原理图和接线图是电气工程中不可或缺的重要工具，它们对于电气设计、安装和维护都起着至关重要的作用。
希望本文能够帮助读者更好地理解和应用电气原理图和接线图，提高电气工程的设计和施工水平。
电气二次接线图和原理图详解二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a.归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b.展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和笔墨标记表示出来，以免发生混淆。
如电流继电器笔墨标记为LJ;时间继电器笔墨标记为SJ;实验按钮笔墨标记为YA;起动按钮笔墨标记为QA;截止按钮笔墨标记为TA等。
归总式道理图惯上常把归总式道理图简称为道理图。
归总式道理图，由于元件为总体方式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙说动作道理是有利的。
它的缺点是，假如元件甚多时，接线互相交织显得缭乱，元件端子及连线均无标号，使用常感不便。

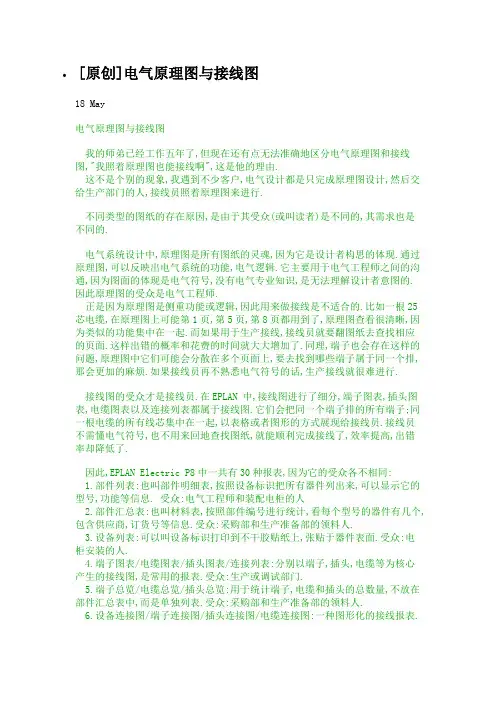

[原创]电气原理图与接线图18 May电气原理图与接线图我的师弟已经工作五年了,但现在还有点无法准确地区分电气原理图和接线图,"我照着原理图也能接线啊",这是他的理由.这不是个别的现象,我遇到不少客户,电气设计都是只完成原理图设计,然后交给生产部门的人,接线员照着原理图来进行.不同类型的图纸的存在原因,是由于其受众(或叫读者)是不同的,其需求也是不同的.电气系统设计中,原理图是所有图纸的灵魂,因为它是设计者构思的体现.通过原理图,可以反映出电气系统的功能,电气逻辑.它主要用于电气工程师之间的沟通,因为图面的体现是电气符号,没有电气专业知识,是无法理解设计者意图的.因此原理图的受众是电气工程师.正是因为原理图是侧重功能或逻辑,因此用来做接线是不适合的.比如一根25芯电缆,在原理图上可能第1页,第5页,第8页都用到了,原理图查看很清晰,因为类似的功能集中在一起.而如果用于生产接线,接线员就要翻图纸去查找相应的页面.这样出错的概率和花费的时间就大大增加了.同理,端子也会存在这样的问题,原理图中它们可能会分散在多个页面上,要去找到哪些端子属于同一个排,那会更加的麻烦.如果接线员再不熟悉电气符号的话,生产接线就很难进行.接线图的受众才是接线员.在EPLAN 中,接线图进行了细分,端子图表,插头图表,电缆图表以及连接列表都属于接线图.它们会把同一个端子排的所有端子;同一根电缆的所有线芯集中在一起,以表格或者图形的方式展现给接线员.接线员不需懂电气符号,也不用来回地查找图纸,就能顺利完成接线了,效率提高,出错率却降低了.因此,EPLAN Electric P8中一共有30种报表,因为它的受众各不相同:1.部件列表:也叫部件明细表,按照设备标识把所有器件列出来,可以显示它的型号,功能等信息. 受众:电气工程师和装配电柜的人2.部件汇总表:也叫材料表,按照部件编号进行统计,看每个型号的器件有几个,包含供应商,订货号等信息.受众:采购部和生产准备部的领料人.3.设备列表:可以叫设备标识打印到不干胶贴纸上,张贴于器件表面.受众:电柜安装的人.4.端子图表/电缆图表/插头图表/连接列表:分别以端子,插头,电缆等为核心产生的接线图,是常用的报表.受众:生产或调试部门.5.端子总览/电缆总览/插头总览:用于统计端子,电缆和插头的总数量,不放在部件汇总表中,而是单独列表.受众:采购部和生产准备部的领料人.6.设备连接图/端子连接图/插头连接图/电缆连接图:一种图形化的接线报表.主要用于生产部门.……,……每个公司可能都有不同的接线图,选择符合自己公司习惯的,只要能提高生产效率,降低出错率就足够了.。

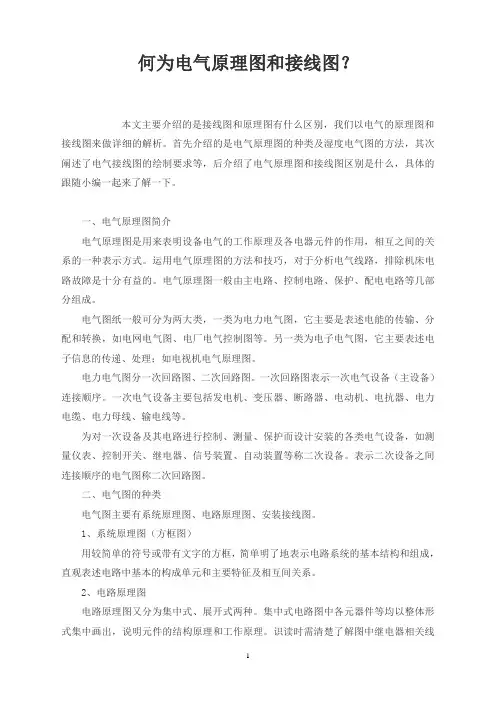

何为电气原理图和接线图？本文主要介绍的是接线图和原理图有什么区别，我们以电气的原理图和接线图来做详细的解析。
首先介绍的是电气原理图的种类及湿度电气图的方法，其次阐述了电气接线图的绘制要求等，后介绍了电气原理图和接线图区别是什么，具体的跟随小编一起来了解一下。
一、电气原理图简介电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。
运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。
电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。
电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备（主设备）连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
二、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1、系统原理图（方框图）用较简单的符号或带有文字的方框，简单明了地表示电路系统的基本结构和组成，直观表述电路中基本的构成单元和主要特征及相互间关系。
2、电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。

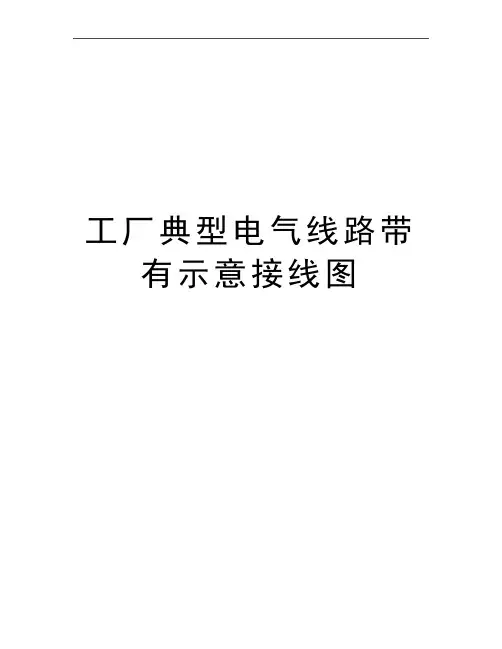

工厂典型电气线路带有示意接线图工厂典型电气线路一、鼠笼式异步电动机起动线路（一般控制线路）1、手动正转起动线路2、点动正转起动线路3、点动正反转起动线路原理图接线图4、电动机单向运行带点动原理图接线图5、电动机手动选择单向运行或带点动的控制电路原理图接线图6、具有自锁功能的正转起动线路7、倒顺开关控制正反转起动线路 8、接触器连锁控制正反转起动线路9、按钮和接触器双重连锁控制正反转起动线路10、接触器控制正反转起动及点动线路 11、行程开关控制正反转起动线路12、电动机顺序启动控制电路13、电动机分别启动顺序停止控制电路14、电动机顺序启动、顺序停止控制电路（降压起动线路）15、定子串电阻或电抗器降压起动线路原理：在电动机起动过程中，定子回路中串入电阻（或电抗器），用电阻（或电抗器）分压，以达到降压起动的目的。
起动完毕后，串入的电阻（或电抗器）被短接，电动机进入全压运行状态。
采用电阻（或电抗器）降压起动电动机，起动时施加在定子绕组上的电压为全压的0.5倍左右，所以其起动转矩为额定电压下起动转矩的0.25倍左右（转矩与所加电压的平方成正比）。
由于起动电阻（或电抗器）上的能耗很大，因此该线路只能用在对起动转矩要求不高的场合。
16、手动Y-∆降压起动线路原理：电动机起动时将定子绕组接成星形“Y”，此时三相绕组施加的电压为相电压220V，起动完毕后，再将三相绕组接成三角形“∆”，三相绕组施加电压为线电压380V。
Y-∆降压起动方式，只适应在正常运行时定子绕组接成三角形鼠笼式异步电动机。
17、按钮控制Y-∆降压起动线路18、大容量三相笼型电动机Y-∆降压起动手动控制线路19、自动控制Y-∆降压起动线路20、带防止飞弧短路保护功能的Y-∆降压起动线路只要有电弧形成的残压，KA就吸合。
21、按钮控制自耦变压器降压起动线路电动机起动时，定子绕组得到的电压时自耦变压器的二次电压，起动完毕后，自耦变压器退出电路，电动机进入全压正常运行。
电气原理图展开图与接线图的区别引言在电气工程中，电气原理图和展开图以及接线图是常用的工具，用于描述和传达电路的信息。
尽管这些图纸的目的是相似的，但它们在表示电路的方式和提供的信息方面存在差异。
本文将介绍电气原理图展开图和接线图的区别，以帮助读者更好地理解这两种图纸的特点和用途。
电气原理图电气原理图是一种用于表示电路的图纸，它致力于展示电路中各个元件之间的连接和关系。
电气原理图通过使用符号和线条来表示电路元件，并使用箭头来表示电流的流向。
这种图纸通常用于电路设计、维修和故障排除等领域。
电气原理图准确地展示了电路中各个部分的连接方式，并提供了详细的元件布局和连接信息。
它包含了电路中所有元件的符号和引脚，并利用线条来表示元件之间的导线和连接。
这种图纸通常包含了电气工程师需要理解和分析电路的全部信息，并且在设计和维修过程中起到重要的指导作用。
展开图展开图是一种以展开形式展示电路的图纸，它着重于展示和描述复杂电路中的关键部分和连接。
展开图可以是整个电路的展开，也可以是其中特定部分的展开。
这种图纸常用于电路生产过程中，其中需要将电路印刷于PCB板上。
展开图广泛应用于电子设备制造过程中，特别是在设计和组装复杂电路板时。
通过展开图，工程师可以清楚地了解电路板上元件之间的连接，从而更好地设计和安装电路。
展开图通常包含了更多的细节信息，例如元件的位置、引脚布局和连接方式。
接线图接线图是一种用于表示电路元件之间连接方式的简化图纸。
它通过使用直线和箭头来表示电路中的连接，并用简化的符号表示各个元件。
接线图常用于电路安装和布线过程中，它为电工提供了电路安装的指导和参考。
接线图是一种更加简明和直观的图纸形式，着重于元件之间的物理连接。
它消除了电气原理图中的复杂符号和细节信息，以更简化的方式展示电路的布局和连接。
接线图通常在安装电器设备时使用，例如家庭、办公室和工业领域的电气设备。
区别总结在电气工程中，电气原理图展开图和接线图是常用的工具，它们在表达电路信息和提供指导方面有所不同。
轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。
交流回路与直流回路是互相分开的。
在交流回路中，又分为交流电流回路和交流电压回路。
在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。
任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。
在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。
由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。
屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。
电工常见电气控制实物接线图原理图电气控制是电力系统中非常重要的环节，电工在日常工作中需要掌握电气控制的知识和技能，其中实物接线图和原理图是电气控制中非常重要的一部分。
本文将详细介绍电工常见的电气控制实物接线图和原理图。
一、电气控制实物接线图1.什么是实物接线图？实物接线图是电器设备内部元器件的布局和线路连接关系的图示表示，是电气控制系统的物理表现。
实物接线图是电气控制安装调试、故障排除和保养维修的重要依据，能够清晰明了地反映设备的工作原理和互联关系。
2.实物接线图常用符号在实物接线图中，各种电器元器件均按照标准符号表示。
下面列出几种实物接线图常用的符号：•开关：表示开关或刀闸；•控制器：表示各种控制器，包括继电器、计时器、触发器等；•运动装置：表示各种电机、气动元件等；•信号固化器：表示各种指示灯、蜂鸣器、继电器等；•传感器：表示各种物理量测量传感器、电位器、零位开关等；•仪表：表示各种显示、测量仪表；•电源：表示各种电源、变压器等。
3.实物接线图的组成要素实物接线图由电器元器件符号、导线线路、接点和连接组成，还可以配有附加信息和注释说明。
在实物接线图中，元器件符号由标准符号组成，包括控制元器件、电动元器件、配电元器件、传感器和各种辅助设备元器件等。
导线线路是不同元器件之间的物理连接，线路既表达信号传输的逻辑关系，又引导电能传输，保证正常的电气控制。
接点是对电气信号进行开、闭操作的部件，它们连接或断开电路线上的电气信号。
除了以上组成要素外，实物接线图还可以添加附加信息和注释说明。
附加信息包括元器件的额定电压、电流、功率等参数，注释说明包括连接方式、接线编号和工作模式等。
4.实物接线图的作用实物接线图作为电气控制系统的物理表现，具有以下重要作用：•方便设备的安装调试和维护保养；•保证设备的正常运行和可靠性；•有助于故障排除和分析；•帮助工程师对电器设备进行改款升级。
二、电气控制原理图1.什么是原理图？电气控制原理图是按一定规则，用标记表示各种电器元器件之间的逻辑联系和电气连接关系，以及信号的传递路径。
电气原理图和接线图
电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
电气原理图
电气原理图是电气系统图的一种。
是根据控制线图工作原理绘制的，具有结构简单，层次分明。
主要用于研究和分析电路工作原理。

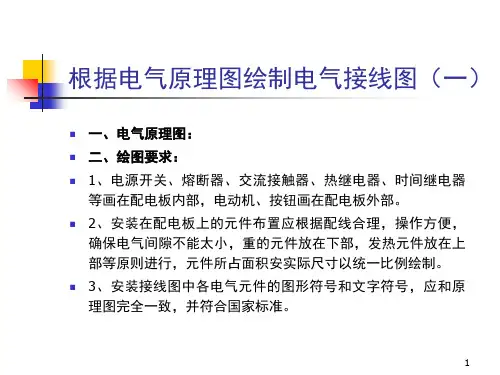

接线图
电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气原理图和接线图区别
原理图：就是能看到他的大致情况（为什么这样连线）
接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接
原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。
安装图就是各元器件在控制柜的具体位置尺寸的表达图形。
有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。
原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。
接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。
根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。
详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。
原理图与接线图
常用术语
失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，。
