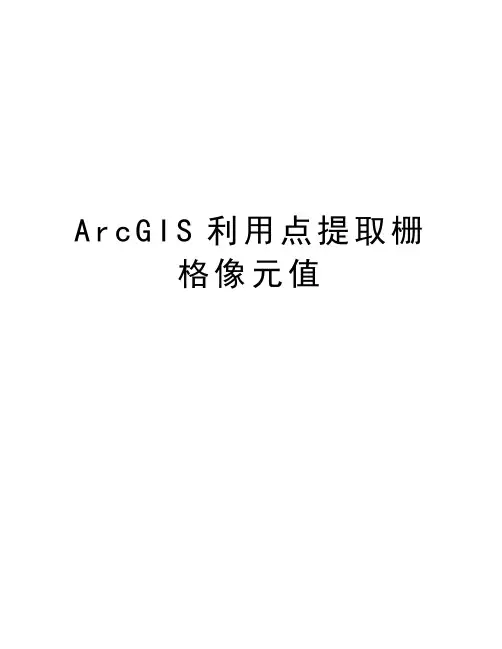

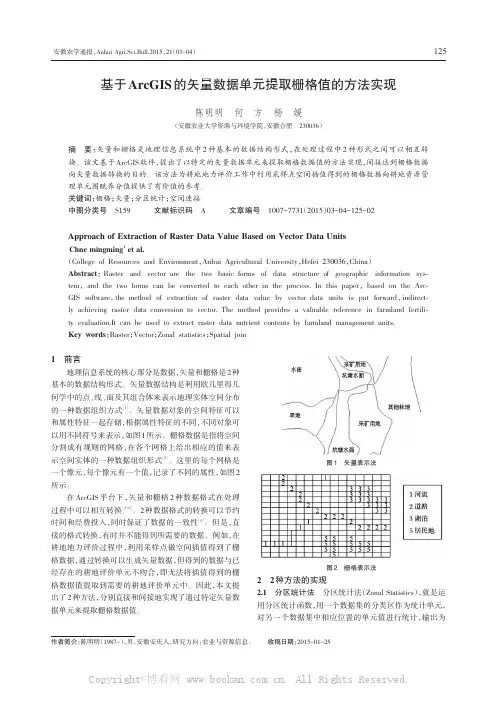

A r c G I S利用点提取栅
格像元值

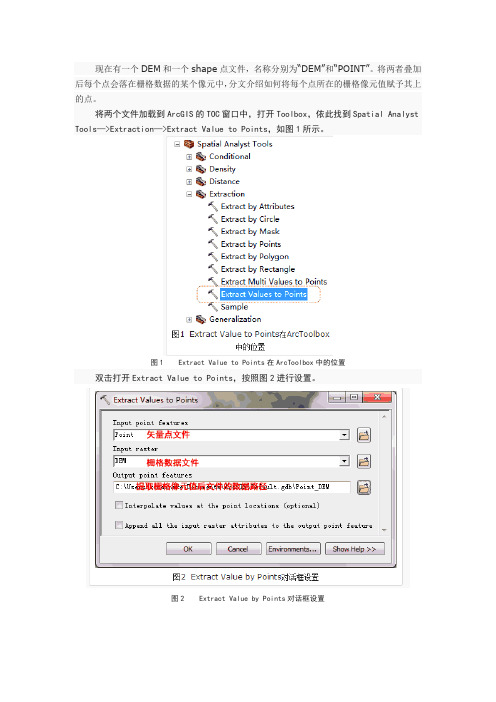

现在有一个DEM和一个shape点文件,名称分别为“DEM”和“POINT”。
将两者叠加后每个点会落在栅格数据的某个像元中,分文介绍如何将每个点所在的栅格像元值赋予其上的点。
将两个文件加载到ArcGIS的TOC窗口中,打开Toolbox,依此找到Spatial Analyst Tools—>Extraction—>Extract Value to Points,如图1所示。
图1 Extract Value to Points在ArcToolbox中的位置
双击打开Extract Value to Points,按照图2进行设置。
图2 Extract Value by Points对话框设置
设置完成后点击OK进行计算,待计算结束后,提取出栅格像元值的点文件会自动添加到当前的TOC窗口中。
打开属性表可以看到多了一列名为“RASTERVALU”的字段,该字段中存储的就是每个矢量点对应的栅格数据的像元值,在这里即为高程值。
如图3所示。
图3 提取后的栅格像元值。

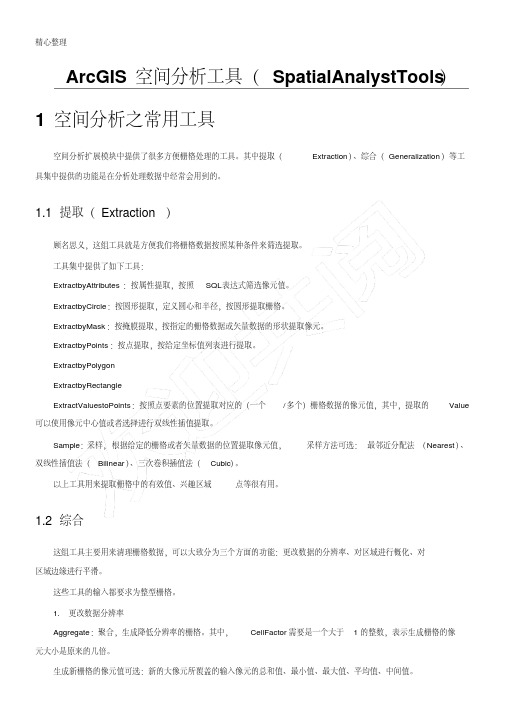

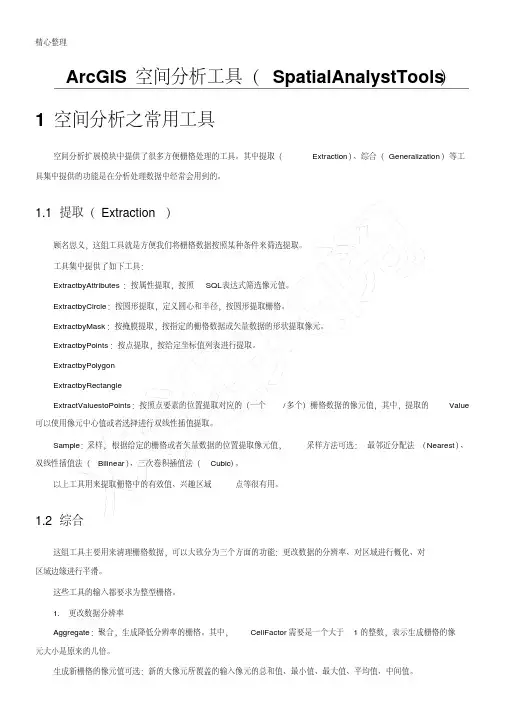

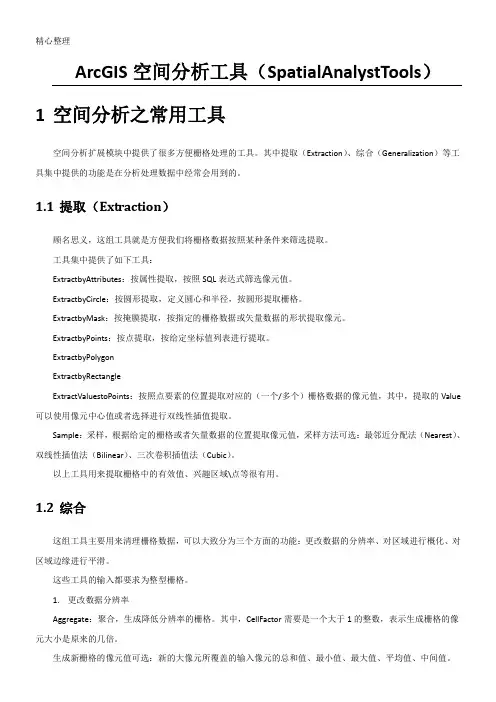

ArcGIS空间分析工具(SpatialAnalystTools)1空间分析之常用工具空间分析扩展模块中提供了很多方便栅格处理的工具。
其中提取(Extraction)、综合(Generalization)等工具集中提供的功能是在分析处理数据中经常会用到的。
1.1提取(Extraction)顾名思义,这组工具就是方便我们将栅格数据按照某种条件来筛选提取。
工具集中提供了如下工具:ExtractbyAttributes:按属性提取,按照SQL表达式筛选像元值。
ExtractbyCircle:按圆形提取,定义圆心和半径,按圆形提取栅格。
ExtractbyMask:按掩膜提取,按指定的栅格数据或矢量数据的形状提取像元。
ExtractbyPoints:按点提取,按给定坐标值列表进行提取。
ExtractbyPolygonExtractbyRectangleExtractValuestoPoints:按照点要素的位置提取对应的(一个/多个)栅格数据的像元值,其中,提取的Value 可以使用像元中心值或者选择进行双线性插值提取。
Sample:采样,根据给定的栅格或者矢量数据的位置提取像元值,采样方法可选:最邻近分配法(Nearest)、双线性插值法(Bilinear)、三次卷积插值法(Cubic)。
以上工具用来提取栅格中的有效值、兴趣区域点等很有用。
1.2综合这组工具主要用来清理栅格数据,可以大致分为三个方面的功能:更改数据的分辨率、对区域进行概化、对区域边缘进行平滑。
这些工具的输入都要求为整型栅格。
1.更改数据分辨率Aggregate:聚合,生成降低分辨率的栅格。
其中,CellFactor需要是一个大于1的整数,表示生成栅格的像元大小是原来的几倍。
生成新栅格的像元值可选:新的大像元所覆盖的输入像元的总和值、最小值、最大值、平均值、中间值。
2.对区域进行概化Expand:扩展,按指定的像元数目扩展指定的栅格区域。

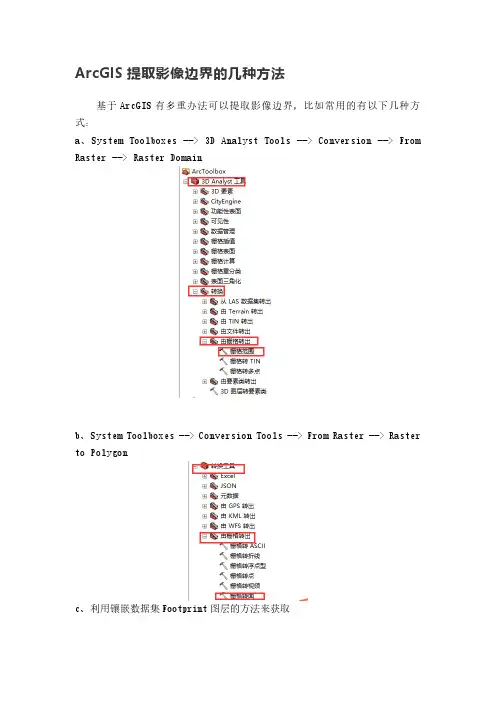

ArcGIS提取影像边界的几种方法
基于ArcGIS有多重办法可以提取影像边界,比如常用的有以下几种方式:
a、System Toolboxes --> 3D Analyst Tools --> Conversion --> From Raster --> Raster Domain
b、System Toolboxes --> Conversion Tools --> From Raster --> Raster to Polygon
c、利用镶嵌数据集Footprint图层的方法来获取
其中每一种具体方法都有其优劣,a、b方法平时用的比较多,奈何这
次却不凑效,效率特别低,猜测是影像文件过大的原因。
c方法平时用得少,
这里记录一下。
step 1:新建文件型地理数据库test.gdb
step 2:在test.gdb中创建镶嵌数据集Mosaic Dataset
step 3:向镶嵌数据集中添加栅格影像
step 4:System Toolboxes --> Data Management Tools --> Raster --> Mosaic Dataset --> Build Footprints
step 5:在Footprint上右键,Data --> Export Data...导出即可
注:构建边界也是一样一样的。
ArcGIS教程:栅格像元的提取一、按属性提取摘要基于逻辑查询提取栅格像元。
插图用法· 如果 Where 子句的求值结果是 True,则将为该像元位置返回初始输入值。
如果其求值结果是False,则将为像元位置指定 NoData。
· 对于输出栅格,将舍弃输入栅格中的所有额外项(值和计数除外)。
· 如果在 Where 子句中指定了除输入栅格的值以外的某一项,则将为此像元位置返回初始输入值。
· 当输入为多波段栅格时,将输出一个新的多波段栅格。
对输入多波段栅格中的每一单个波段都会进行相应分析。
默认输出格式是 Esri Grid 堆栈。
请注意,Esri Grid 堆栈的名称不能以数字开头、不能使用空格,并且长度不能超过 9个字符。
· 如果输入内容为根据多波段栅格(超过三个波段)创建的图层,提取操作将只考虑图层加载(符号化)的波段。
因此,输出的多波段栅格只会具有三个波段,分别对应于输入图层显示中使用的多波段栅格。
· 如果输入栅格为整型,那么输出栅格也为整型。
如果输入栅格为浮点型,则输出栅格也为浮点型。
语法ExtractByAttributes (in_raster, where_clause)返回值代码实例按属性提取 (ExtractByAttributes) 示例 1(Python 窗口)本示例将基于逻辑查询从栅格中提取像元,其中高程大于 1,000 米。
import arcpyfrom arcpy import envfrom arcpy.sa import *env.workspace = "C:/sapyexamples/data"attExtract = ExtractByAttributes("elevation", "VALUE > 1000") attExtract.save("c:/sapyexamples/output/attextract")按属性提取 (ExtractByAttributes) 示例 2(独立脚本)本示例将基于逻辑查询从栅格中提取像元,其中高程大于 1,000 米。
现在有一个DEM和一个shape点文件,名称分别为“DEM”和“POINT”。
将两者叠加后每个点会落在栅格数据的某个像元中,分文介绍如何将每个点所在的栅格像元值赋予其上的点。
将两个文件加载到ArcGIS的TOC窗口中,打开Toolbox,依此找到Spatial Analyst Tools—>Extraction—>Extract Value to Points,如图1所示。
图1 Extract Value to Points在ArcToolbox中的位置
双击打开Extract Value to Points,按照图2进行设置。
图2 Extract Value by Points对话框设置
设置完成后点击OK进行计算,待计算结束后,提取出栅格像元值的点文件会自动添加到当前的TOC窗口中。
打开属性表可以看到多了一列名为“RASTERVALU”的字段,该字段中存储的就是每个矢量点对应的栅格数据的像元值,在这里即为高程值。
如图3所示。
图3 提取后的栅格像元值
(资料素材和资料部分来自网络,供参考。
可复制、编制,期待你的好评与关注)。

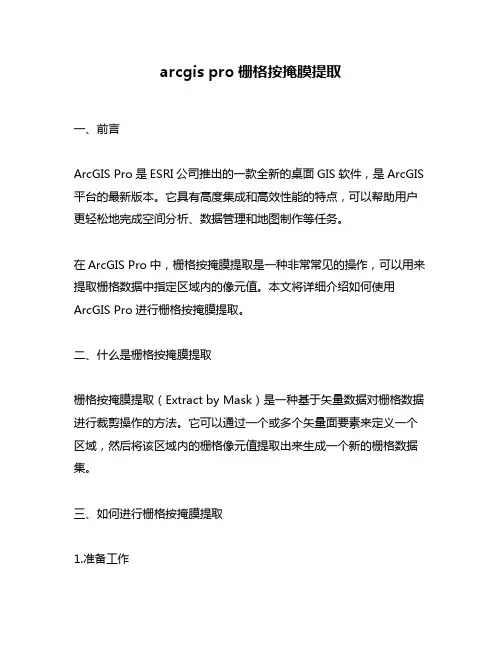

arcgis pro栅格按掩膜提取一、前言ArcGIS Pro是ESRI公司推出的一款全新的桌面GIS软件,是ArcGIS 平台的最新版本。
