ARCGIS中矢量裁剪栅格图像

arcgis影像裁剪的步骤
裁剪影像在ArcGIS中是一个常见的操作，通常用于提取感兴趣区域的影像数据。

以下是在ArcGIS中裁剪影像的一般步骤：
1. 打开ArcMap或ArcGIS Pro软件，并加载需要裁剪的影像数据。

2. 确保在 Catalog 窗口中连接到包含需要裁剪的影像数据的文件夹或数据库。

3. 在 ArcToolbox 中找到 "Data Management Tools" -> "Raster" -> "Ras ter Processing"，然后双击 "Clip" 工具。

4. 在 "Clip" 工具对话框中，选择需要裁剪的输入栅格数据。

5. 指定裁剪范围，可以是一个矢量要素类或指定的范围坐标。

6. 指定输出栅格数据的保存位置和名称。

7. 根据需要设置其他裁剪选项，如裁剪像元大小、裁剪范围外
的像元值等。

8. 运行工具，等待裁剪过程完成。

值得注意的是，ArcGIS还提供了其他一些裁剪影像的工具和方法，比如使用遥感影像处理工具进行裁剪，或者使用栅格计算器进行裁剪等。

裁剪影像的具体步骤可能会因数据类型、裁剪范围和需求而有所不同，但以上步骤是一个常见的基本流程。

希望这些信息能帮助到你。

在我们从事的项目工作中，通常会根据研究需要对研究区域的栅格数据(如遥感影像)进行不规则裁剪。

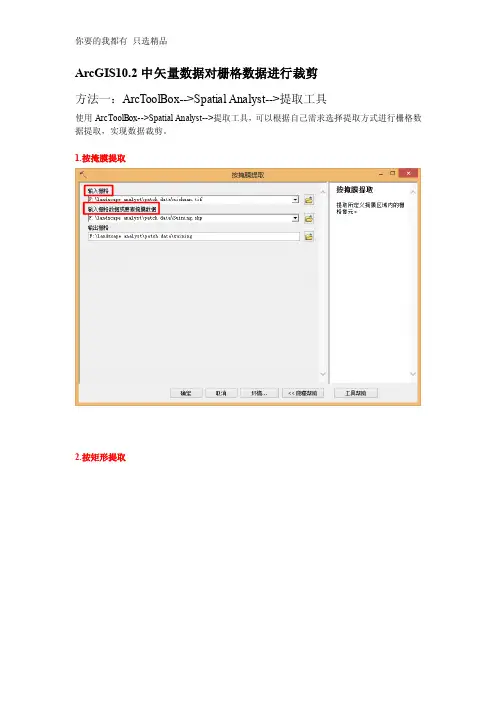

在ArcGIS中利用不规则矢量多边形对栅格数据进行裁切主要有两种方法：空间分析中的掩膜提取和栅格处理中的裁剪。

1空间分析中的掩膜提取在ArcGIS中，空间分析中的掩膜提取是通过ArcToolbox->Spatial AnalystTools->Extraction->Extract byMask实现的。

在Extract by Mask对话框中设置好输入输出参数以后，直接点击OK即可得到掩膜后的栅格数据。

然而看似简单的过程实则包含了几个比较棘手的问题。

1.1错位重叠裁切前后两个栅格的像元并不一定是完全重叠的，有可能错位，也就是说对应像元的中心点不是一个点，如下图1所示。

这时裁切后像元的值可能是裁切前相邻像元的值，所以对应值就可能不一致，尤其在高程变化比较大的地方表现得更为明显。

图1 栅格数据裁切像元不完全重叠若想让裁切前后的每个像元都完全重叠，可在裁切界面的Environment Settings里设置snap raster 成裁切前的数据即可。

1.2 Pixel Depth变化用不规则矢量多边形裁切栅格数据时，Extract by Mask对话框中没有提供设置Nodata的选项，这导致有时会出现裁剪后的pixel depth由原来的8bit变成了16bit(如下图2所示)。

原因为Unsigned 8 bit栅格的值的范围是0~255，当用不规则polygon裁切时，为了保留mask的准确的形状，系统会在polygon外的部分生成nodata区域，而nodata在栅格里是以某个极大值存储的(一般是65535)。

当裁切部分的值已经占满0~255的所有值时，nodata的值只能是255以外的某个值了，系统自动会将栅格改为Unsigned 16 bit，导致数据量倍增。

解决方法为在arctoolbox中使用栅格计算器工具，运用setnull命令将选定(个数最少的那类象元值)的值(如0值)设为nodata，然后再裁剪。

ArcGIS中对栅格数据（遥感影像或地形图）进行裁剪切割的方法本次林保工作利用遥感影像图做底图，图与图的接边处因有空白区域覆盖而无法显示底图上的遥感影像，可以通过对栅格数据进行裁剪切割的方法消除重叠部分，显示底图信息。

常用方法有：
1、利用矩形对栅格数据裁剪:Arctoolbox中，data management tools>raster>raster Processing>clip,在Input Raster中选择被裁剪的栅格数据，设定好矩形四个顶点即可。

2、在Spatial Analyst Tools中提供了多种对栅格数据的提取方法，Arctoolbox中，Spatial Analyst Tools>extraction包括提
取值到点，根据属性提取，用圆提取，用多边形提取，用掩模提取，用点提取，用矩形提取等，其中的用掩模提取功能可以让我们通过不规则边界来获取需要的栅格数据。

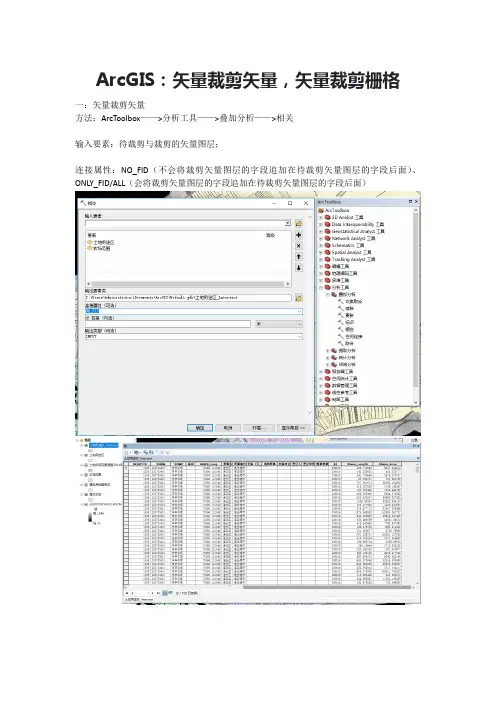

ArcGIS：矢量裁剪矢量，矢量裁剪栅格
一：矢量裁剪矢量
方法：ArcToolbox——>分析工具——>叠加分析——>相关
输入要素：待裁剪与裁剪的矢量图层；
连接属性：NO_FID（不会将裁剪矢量图层的字段追加在待裁剪矢量图层的字段后面）、ONLY_FID/ALL（会将裁剪矢量图层的字段追加在待裁剪矢量图层的字段后面）
二：矢量裁剪栅格
方法1：ArcToolbox——>Spatial Analyst——>提取分析——>按腌膜提取
注意：1、菜单栏自定义——>扩展模块——>Spatial Analyst 需要提前开启，否则会报ERROR
2、环境——>处理范围——>捕捉栅格——>选中原栅格，为了后面处理符号系统
3、输出路径尽量不要有中文
方法2：ArcToolbox——>数据管理工具——>栅格——>栅格处理——>裁剪
注意：1、在裁剪假面，需要勾选“使用输入要素裁剪几何”
2、环境——>处理范围——>捕捉栅格——>选中原栅格，为了后面处理符号系统
3、输出路径尽量不要有中文
三：裁剪的问题
可以注意到，裁剪之后的栅格颜色比原栅格颜色深，而且值从0-246变为了27-255，这是由于原栅格与结果栅格的拉伸方式和统计值不同造成的，
解决方案：原栅格——>符号系统——>拉伸——>统计数据——>从自定义设置——>另存为XML
结果栅格——>符号系统——>拉伸——>类型——>标准差——>统计数据——>自定义设置
——>加载XML。

在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化，图像最好不要压缩，越精确的地图矢量化越精确，使用ArcGIS 9.2 Desktop完成。

1.栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载raster data时请安装ArcGIS Desktop SP3补丁），单击Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。

图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。

在File菜单下打开Map Properties，编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径（这里选择相对路径以确保将工程复制到其他机器可用）。

配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。

从图框看到的公里数发现没有带号，应该是公里数。

这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（删掉Auto Adjuest选项），添加4个点控制点。

然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。

单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。

给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。

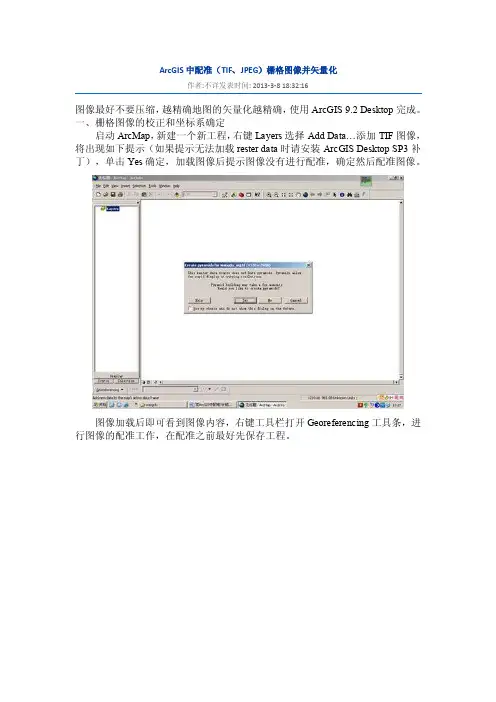

ArcGIS中配准（TIF、JPEG）栅格图像并矢量化作者:不详发表时间: 2013-3-8 18:32:16图像最好不要压缩，越精确地图的矢量化越精确，使用ArcGIS 9.2 Desktop完成。

一、栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。

图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。

在File菜单下打开Map Properties编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径。

（这里选择相对路径以确保将工程复制到其他机器可用）。

配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。

从图框看到的公里数发现没有带号，应该是公里数。

这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（先掉Auto Adjust选项），添加4个点控制点。

然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。

单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。

给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。

ArcGIS下栅格裁剪的几种方法和批量处理方法在一张大图中对某一个地区进行分析时候，我们只需要其中对应的栅格部分，这就需要进行栅格裁剪。

一般来说，网上常见的ArcGIS中栅格裁剪的方法主要是先有一个矢量图层，然后矢量转成栅格，其中对应的Value赋值为1或0，再调用Spatial Analyst中的Raster Calculator进行与需要裁剪的原图的栅格计算。

这种方法的例子在网上搜"ArcGIS栅格裁剪"就会有不少。

这种方法先把矢量转成栅格再裁剪走了一条弯路，其实没必要，我们可以用掩膜进行裁剪（掩膜-英文是Mask-Photoshop中也叫蒙版）。

而在ArcGIS中，掩膜裁剪有两种方法：一是，利用Spatial Analyst中的设置Opinion—General—Analysis mask选择需要裁剪的范围的图层，然后不用矢量转成栅格，就可以直接进行Raster Calculator计算，这时，假如需被裁剪的图为abc.img，则表达式为[abc.img]或者[abc.img*1]或[abc.img+0]之类就可以裁剪了。

这种方法要注意的是在设置Opinion时，选择的General—Analysis mask必须是Export Data后的数据或者是Add Data的数据，而不能是类似中得到的临时数据，如果选了临时数据会造成设置无效的后果。

二是，直接利用ArcGIS中的裁剪工具，这也是单个图像裁剪（后面还会讲一下批量的方法）最方便的方法。

就是：Acrtools－> Spatial Analyst Tools -> Extraction-> Extract by Mask工具，这个工具只要选择被裁减的图层和掩膜图层就可以了，最省事。

到这里你可能会想，如果我想同时对多幅图像进行裁剪的话呢？哈，Extract by Mask工具直接双击打开是不能完事的，我们可以右击这个工具发现一个Batch的选项，这就是批量处理的工具了，这个功能可以1、对多幅图像进行同一区域的裁剪（裁剪同一区域的不同类型图像）；2、对同一图像不同区域的批量裁剪（对一个地区按行政边界进行裁剪）。

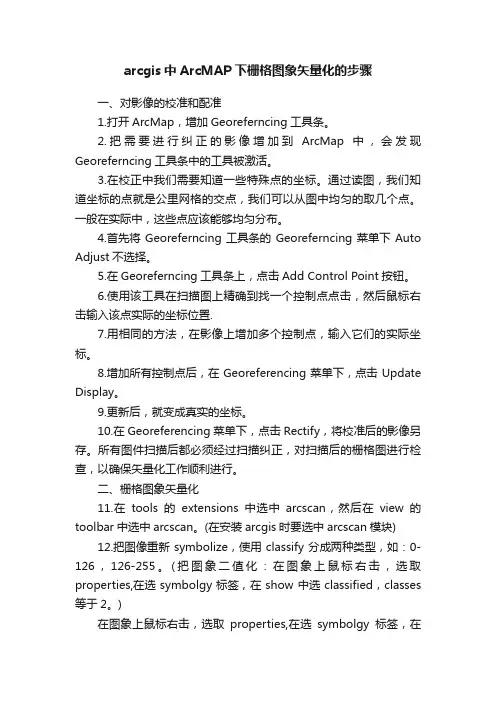

arcgis中ArcMAP下栅格图象矢量化的步骤一、对影像的校准和配准1.打开ArcMap，增加Georeferncing工具条。

2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。

3.在校正中我们需要知道一些特殊点的坐标。

通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。

5.在Georeferncing工具条上，点击Add Control Point按钮。

6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。

8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。

9.更新后，就变成真实的坐标。

10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。

所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

二、栅格图象矢量化11.在tools的extensions中选中arcscan，然后在view的toolbar中选中arcscan。

(在安装arcgis时要选中arcscan模块)12.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。

(把图象二值化：在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes 等于2。

)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。

arcgis中对矢量和栅格数据进行裁剪切割的方法 [引用 2011-11-07 13:21:46]字号：大中小ArcGIS9: ArcToolbox-->Spatail Analyst Tools-->Extraction: 在ArcMap --> Spatial Analyst扩展模块工具条--〉Raster Calculator 或者直接使用Mask1、对矢量数据进行裁减：Arctoolbox中，spatialtool>extract>clip在InputFeatures中选择被裁剪的图层，在ClipFeatures中选择裁剪形状2、利用矩形对栅格数据裁剪:Arctoolbox中，datamanagement>raster>clip InputRaster中选择被裁剪的栅格数据，设定好矩形四个顶点即可3、在SpatialAnalystTools中提供了多种对栅格数据的提取方法，Arctoolbox 中，SpatialAnalystTools>extraction包括提取值到点，根据属性提取，用圆提取，用多边形提取，用掩模提取，用点提取，用矩形提取等，其中的用掩模提取功能可以让我们通过不规则边界来获取需要的栅格数据。

可以先建一个polygon的图层，再用这个图层clip那个raster加载空间分析模块，option选项中设置mask图层，范围，cell尺寸，用其栅格计算器计算：图层名.shape*1,点击evaluation，ok如果不要求一定要多变形裁剪的话，建议使用clipdata management toolbox---clip这个工具可以保持原有像元信息，但是这里arcmap只提供了矩形切割。

这个约束应该不会影响一般的应用，否则的话建议使用图像处理软件中的mask 裁剪。

另外上面大家说得mask什么的方法，只能出来灰度图，可能原先是设计成处理grid的数据吧(2)用任意多边形剪切栅格数据(矢量数据转换为栅格数据)在ArcCatlog下新建一个要素类（要素类型为:多边形），命名为：在ArcMap中，加载栅格数据：例如、和打开编辑器工具栏，开始编辑 ClipPoly ，根据要剪切的区域，绘制一个任意形状的多边形。
