《20kV 及以下变电所设计规范》1 总则1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。
1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。
1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。
1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2 所址选择2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1 宜接近负荷中心；2 宜接近电源侧；3 应方便进出线；4 应方便设备运输；5 不应设在有剧烈振动或高温的场所；6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定；9 不应设在地势低洼和可能积水的场所；10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。
2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。
高层主体建筑内不应设置油浸变压器的变电所。
变电电气专业设计规范、规程和技术规定（2007年1月）一、规范电压、电流和频率规范电流GB_T_762-2002规范电压GB_156-2003规范频率GB_T_1980-2005电压偏差GB_T_12325-2003电压波动闪变GB_T_12326-2000频率偏差GB_T_15945-1995电能质量暂态过电压GB_T_18481-2001电能质量公用电网谐波GB_T_14549-1993三相短路电流计算GB_T_15544-1995二、变压器和电抗器Loading guide for oil-immersed power transformers IEC60076-7-2005 Power transformers —— Part 1 General IEC60076-1-2002（暂无电子版）Power transformers ——Part 3 Insulation levels, dielectric tests and externalclearances in air IEC60076-3-2000油浸式电力变压器技术参数和要求500kV级GB/T16274-1996变压器第1部分总则GB 1094.1-1996变压器第2部分温升GB1094.2-1996变压器短路能力GB 1094.5-2003变压器负载导则GB_T_15164-1994变压器绝缘实验GB 1094.3-2003变压器选用导则GB_T_17468-1998变压器应用导则GB_T_13499-2002变压器声能测定GB_T_1094~10-2003油浸变压器GB_T_6451-1999换流变GB_T_3859~3-1993隔离变压器GB _13028-1991干式变压器GB_6450-1986干式变参数和要求GB_T_10228-1997电抗器GB_T_10229-1988电力变压器运行规程DL/T 572-1995高压/低压预装箱式变电站选用导则DL/T537-2002三、CT、PT电流互感器GB_1208-1997500kV电流互感器GB_T 17443-1998电压互感器GB_1207-1997电容式电压互感器GB_T_4705-1992电力用电流互感器订货技术条件DL/T725-2000电力用电压互感器订货技术条件DL/T726-2000电流、电压互感器选用计算导则DL/T 866-2004电流互感器实验导则JB/T5356-2002四、GIS和开关柜72.5kV以上金属封闭开关设备GB_7674-19973~35kV金属封闭开关设备GB_3906-1991户内交流开关柜订货技术条件DL/T 404-1997户内交流充气式开关柜选用导则DL/T 791-2001气体绝缘金属封闭开关设备技术条件DL/T 617-1997气体绝缘金属封闭开关设备订货技术导则DL/T728-2000气体绝缘金属封闭开关设备现场交接实验规程DL/T618-1997气体绝缘金属封闭开关设备现场耐压及绝缘实验导则DL/T555-2004五、断路器和隔离开关高压开关设备共用技术要求GB_T_11022-1999交流高压断路器GB_1984-2003高压隔离开关和接地开关GB_1985-2004高压开关设备的共用订货技术导则DL/T593-1996交流高压断路器订货技术条件DL/T402-1999交流高压断路器参数选用导则DL/T615-1997进口252kV~550kV交流断路器隔离开关技术规范DL/T405-199612-40.5kV高压真空断路器订货技术条件DL/T 403-2000交流高压隔离开关和接地开关订货技术条件DL/T486-2000六、熔断器和分段器户外交流高压跌落熔断器及熔件订货技术条件DL/T 640-1997高压并联电容器单台保护用熔断器订货技术条件DL442-1991交流自动分段器订货技术条件DL 406-199112kV高压交流自动重合器技术条件DL/T813-2002七、避雷器Surge Arresters IEC 60099-4氧化锌避雷器GB_11032-2000交流电力系统金属氧化锌避雷器使用导则DL/T 804-2002进口交流无间隙金属氧化物避雷器技术规范DL/T 613-1997交流输电线路用复合外套金属氧化物避雷器DL/T 815-200235kV及以下交流系统用复合外套无间隙金属氧化物避雷器JB 8952-2005八、外绝缘、绝缘子和套管瓷件绝缘IEC 60815高压设备污秽等级GB_T_5582-1993污秽分级外绝缘选择规范GB_T_16434-1996高压套管技术要求GB_T_4109-1999126kV~550kV电容式瓷套管技术规范DL/T865-2004耐污型户外棒形支柱绝缘子GB12744-1991户内绝缘子运行条件电气部分DL/T729-2000进口110kV~500kV棒式支柱绝缘子技术规范DL/T 811-2002 330~500kV交流绝缘子串电压分布DL/T487-2000九、电容器高压并联电容器GB 11024.1-2001串补电容GB_T_6115~1-1998并联电容器装置设计规范GB 50227-95高压并联电容器串联电抗器订货技术条件DL 462-1992耦合电容器电容分压器订货技术条件DL/T 536-1993集合式高压并联电容器订货技术条件DL 628-1997高压并联电容器装置订货技术条件DL/T 604-1996高压并联电容器装置设计规程SDJ 25-1985高压并联电容器用阻尼式限流器使用技术条件DL/T841-2003高压并联电容器装置使用技术条件DL/T840-2003低压并联电容器装置使用技术条件DL/T842-2003十、消防和防火建筑设计防火GBJ 16-2001建筑内装修防火GB 50222-1995火力发电厂与变电所设计防火规范GB50229-1996电缆防火措施设计验收规范DLGJ 154-2000火力发电厂与变电所设计防火规范GB50229-200x（报审稿）十一、防雷、接地及绝缘配合高压输变电设备的绝缘配合GB_311~1-1997绝缘配合使用导则GB_T_311.2-2002建筑物防雷GB 50057-2000建筑物电气装置电击防护GB 16895.21-2004交流电气装置的过电压保护和绝缘配合DL/T620-1997高压直流换流站绝缘配合导则DL/T605-1996交流电气装置的接地DL/T 621-1997接地装置工频特性参数测量导则DL 475-2006电力系统通信站防雷运行经管规程DL548-94水利发电厂接地设计技术导则DL/T 5091-1999防雷技术规范规范汇编（暂无电子版）十二、导体、端子和金具变压器、高压电器套管接线端子GB_5273-1985电器长期工作时的发热GB 11022-1999金具术语GB_T_5075-2001金具通用技术条件GB_2314-1997导体和电器选择设计技术规定DL/T 5222-2005软母线固定金具DL/T696-1999硬母线固定金具DL/T697-1999连续金具DL/T 758-2001连接金具DL/T759-2001均压环、屏蔽环和均压屏蔽环DL/T760.3-2001十三、设计规范高压配电装置设计技术规程SL311-2004电力系统设备统一编号准则SD 240-1987330~500kV变电所无功补偿装置设计技术规定DL/T5014-1992变电所初步设计内容深度规定DLGJ25-1994变电所总布置设计技术规范DL/T 5056-1996火力发电厂、变电所照明技术规程DLGJ 56-1995变电所安全技术规定DL 5009 3-199735~110kV无人值班变电所设计技术规程DL/T5103-1999220kV~500kV变电所所用电设计技术规程DL/T 5155-200235~220kV城市地下变电站设计规定DL/T5216-2005220~500kV变电所设计技术规程DL/T5218-2005十四、供配电、照明和综合布线低压配供电设计GB 50054-1995供配电系统设计规范GB50052-1995特低压限值GB_T_3805-1993计算机房设计GB 50174-1993工业企业照明设计规范GB 50034-2004综合布线设计(已作废)CECS 72-97综合布线设计GB 50311-2000（代替CECS 72-97）综合布线设计CECS 119-2000综合布线验收CECS 89-1997十五、安全用电及带电作业外壳防护等级GB_4208-1993低压电器外壳防护GB_T_4942~2-1993用电安全导则GB_T_13869-1992电流通过人体效应常用部分GB_T_13870.1-1992电流通过人体效应特殊情况GB_T_13870.2-1997电流对人和家畜的效应电流通过家畜躯体的效应GB_T_13870.3-2003安全净距计算方法GB_T_19185-2003电力设备带电水冲洗规程GB_13395-1992带电作业绝缘配合导则DL/T876-2004带电作业工具、装置和设备使用的一般要求DL/T877-2004带电作业用导线软质遮蔽罩DL/T880-2004十六、电缆电力工程电缆设计规范GB50217-1994发电厂、变电所电缆选择与敷设设计规程SDJ26-1989钢制电缆桥架工程设计规范CECS 31-1991高压电缆选用导则DL/T401-2002十七、HVDC高压直流输电大地返回运行系统设计技术规定DL/T 5224-2005高压直流换流站设计技术规定DL/T 5223-2005十八、其它电工产品高海拔使用条件GB_T_14597-1993电力符号GB_4728~1-2005明细表编制GB_T_19045-2003发输配电术语GB_T_2900 52-2000发输配电术语变电站GB_T_2900 59-2002直流输电术语GB_T_13498-1992工企卫生规范GBZ_1-2002高压带电显示装置技术条件DL/T 538-1993配电系统中性点接地电阻器DL/T 780-2001电力行业规范编写基本规定DL/T 600-2001十九、二次部分火灾报警装置施工及验收GB 50166-1992火灾报警设备专业名词术语GB 4718-1984爆炸和火灾危险环境电力装置设计规范GB50058-1992火灾自动报警系统设计规范GB50116-1998电力继保自动装置GB 50062-1992电力系统设计技术规程SDJ 161-1985电力系统谐波经管规定SD 126-1984电力系统安全稳定控制技术导则DL/T723-2000电力勘测设计制图规定（综合）SDGJ 34-1983火力发电厂、变电所二次线设计技术规程DL/T 5136-2001220~500kV变电所计算机监控系统技术规程DL/T 5149-2001电力系统安全自动装置设计技术规定DL/T 5147-2001电气二次制图规定SDGJ 52-1984110kV以上送变电工程启动及竣工验收规程DL/T782-2001电力工程直流系统设计技术规定DL/T 5044-2004电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 724-2000整流逆变装置DL_T_857-2004电力系统直流电源柜订货技术条件DL/T459-2000继电保护和安全自动装置技术规程GB/T 14285-2006（暂无电子版）电测量及电能计量装置设计技术规程DL/T 5137-2001电力系统微机继电保护技术导则DL/T769-2001电力系统调度自动化设计技术规程DL5003-2005静态继电保护及安全自动装置通用技术条件DL/T478-2001微机变压器保护装置通用技术条件DL/T 770-2001微机变压器保护技术导则DL/T 769-2001500kV变电所保护和控制设备抗扰度要求DL/Z 713-2000变电所电压无功调节控制装置DL/T672-1999电力系统数字调度交换机DL/T795-2001远动设备及系统〈传输规约〉（60870-5-103）DL/T667-1999模拟屏数字显示器通用技术条件DL/T632-1997大型发电机变压器继电保护整定计算导则DL/T684-1999控制中心人机工程设计导则DL/T575.1-1999控制中心人机工程设计2DL/T575.2-1999控制中心人机工程设计3 DL/T575.3-1999控制中心人机工程设计4DL/T575.4-1999控制中心人机工程设计5DL/T575.5-1999控制中心人机工程设计6DL/T575.6-1999控制中心人机工程设计7DL/T575.7-1999控制中心人机工程设计8DL/T575.8-1999控制中心人机工程设计9DL/T575.9-1999控制中心人机工程设计10DL/T575.10-1999控制中心人机工程设计11DL/T575.11-1999微机型防止电气误操作装置通用技术条件DL/T687-1999远动设备及系统〈传输规约〉（60870-5-102）DL/T719-2000电力系统继电保护柜、屏通用技术条件DL/T720-2000二十、地方规范和规定、反错等“电网和电厂计算机监控系统及调度数据网络安全防护规定”，（中华人民共和国国家经济委员会令第30号2002年6月8号）全国民用建筑工程设计技术措施《电气》，（中华人民共和国建设部建质[2003]4号）国家电力公司2001年6月“330kV及以上输变电工程可行性研究内容深度规定”（Hard Copy）防止电力生产重大事故的二十五项重点要求华东公司文件华东电生【2002】165号“关于批准执行华东电网污区分布图（2000版）的通知（Hard Copy）上海电网若干技术原则的规定（上海市电力公司2002.3）（Hard Copy）变电站站内直流电源系统技术原则（上海市电力公司2003.6）上海市“关于执行电缆防火措施规定的通知”，（上海市电力公司上电司保字[2001]第580号）“江苏省电力公司电缆防火封堵规范的通知”，（江苏省电力公司苏电保[2000]第822号）增加部分一、电气专业工业计算机监控系统抗干扰技术规范CECS 81-1996套接扣压式薄壁钢导管电线管路施工及验收规范CECS100-1998电业安全工作规程（发电厂和变电所电气部分）DL408-1991电气绝缘液体的折射率和比色散实验方法DL/T 420-1991高压直流接地极技术导则DL/T 437-1991电能计量装置技术经管规程DL/T 448-2000电能表检定装置检定规程DL 460-1992电压监测仪订货技术条件DL/T 500-1992交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范DL 509-1993微机继电保护装置运行经管规程DL /T587-1996电力设备预防性实验规程DL/T 596-1996汽轮发电机漏水、漏氢的检验DL/T 607-1996300MW级汽轮机运行导则DL/T609-1996多功能电能表DL/T614-1997大型汽轮发电机自并励静止励磁系统技术条件DL/T 650-1998高压并联电容器用放电线圈订货技术条件DL/T 653-1998放线滑轮基本要求、检验规定及测试方法DL/T 685-1999绝缘油中含量的气相的色谱测定法DL/T 703-1999汽轮发电机组转子中心孔检验技术导则DL/T 717-2000互感器运行检修导则DL/T 727-2000电能表测量用误差计算器DL/T 731-2000电能表测量用光电采样器DL/T 732-2000大型汽轮发电机定子绕组端部动态特性的测量和评定DL/T 735-2000LW-10型六氟化硫断路器检修工艺规程DL/T 739-2000汽轮机铸钢件补焊技术导则DL/T 753-2001全介质自承式光缆DL/T 788-2001大型发电机内冷却水质及系统技术要求DL/T 801-2002配电自动化系统功能规范DL/T814-2002微机型反时限电流保护通用技术条件DL/T823-2002电能计量装置安装接线规则DL/T825-2002大型汽轮发电机交流励磁机励磁系统技术条件DL/T 843-200312kV少维护户外配电开关设备通用技术条件DL/T 844-2003气体绝缘金属封闭输电线路技术条件DL/T 978-2005油浸式变压器绝缘老化判断导则DL/T 984-2005配电变压器能效及经济技术评价导则DL/T 985-2005电力建设施工及验收技术规范（汽轮机机组篇）DL5011-1992小型电力工程直流系统设计规程DL/T 5120-2000火力发电厂厂用电设计技术规定DL/T 5153-2002水力发电厂机电设计规范DL/T 5186-2004电气装置安装工程质量检验及评定规程：第1部分通则DL/T5161.1-2002电气装置安装工程质量检验及评定规程：第2部分高压电器施工质量检验DL/T5161.2-2002电气装置安装工程质量检验及评定规程：第3部分电力变压器、油浸电抗器、互感器施工质量检验DL/T5161.3-2002电气装置安装工程质量检验及评定规程：第4部分母线装置施工质量检验DL/T5161.4-2002电气装置安装工程质量检验及评定规程：第5部分电缆线路施工质量检验DL/T5161.5-2002电气装置安装工程质量检验及评定规程：第6部分接地装置施工质量检验DL/T5161.6-2002电气装置安装工程质量检验及评定规程：第7部分旋转电机施工质量检验DL/T5161.7-2002电气装置安装工程质量检验及评定规程：第8部分盘、柜及二次回路接线施工质量检验DL/T5161.8-2002电气装置安装工程质量检验及评定规程：第9部分蓄电池施工质量检验DL/T5161.9-2002电气装置安装工程质量检验及评定规程：第10部分35kV及以下架空电力线路施工质量检验DL/T5161.10-2002电气装置安装工程质量检验及评定规程：第11部分电梯电气装置施工质量检验DL/T5161.11-2002电气装置安装工程质量检验及评定规程：第12部分低压电器施工质量检验DL/T5161.12-2002电气装置安装工程质量检验及评定规程：第13部分电力变流设备施工质量检验DL/T5161.13-2002电气装置安装工程质量检验及评定规程：第14部分起重机电气装置施工质量检验DL/T5161.14-2002电气装置安装工程质量检验及评定规程：第15部分爆炸及火灾危险环境电气装置施工质量检验DL/T5161.15-2002电气装置安装工程质量检验及评定规程：第16部分1kV及以下配线工程施工质量检验DL/T5161.16-2002电气装置安装工程质量检验及评定规程：第17部分电气照明装置施工质量检验DL/T5161.17-2002火力发电厂电力网络计算机监控系统设计技术规定DL/T5226-2005发电厂、变电所、调度所远动专用仪器仪表配置规范DLGJ 78-1995电缆扎带设计技术规范DLGJ 129-1996火力发电厂、变电所通信站房屋面积规范DLGJ 146-19980.2和0.5级电子式交流有功电度表JB/T 5461-1991耦合电容器及电容分压器JB/T 8169-1999电力装置的电测量仪表装置设计规范GBJ 63-1990工业与民用电力装置的过电压保护设计规范GBJ 64-1983工业与民用电力装置的接地设计规范GBJ 65-1983民用建筑照明设计规范GBJ 133-1990架空电力线路、变电所对电视差转台、转播台无线电干扰防护间距规范GBJ 143-1990电气装置安装工程高压电器施工及验收规范GBJ 147-1990电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范GBJ 148-1990电气装置安装工程母线装置施工及验收规范GBJ 149-1990110~500kV架空电力线路施工及验收规范GBJ 233-1990绝缘油击穿电压测定法GB/T507-2002低压绝缘子瓷件技术条件GB/T773-1993高压线路针式瓷绝缘子技术条件GB 1000.1-1988高压线路针式瓷绝缘子尺寸与特性GB/T 1000.2-1988标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、实验方法和判定准则GB/T 1000.1-2003电力金具标称破坏荷重系列及零件联结尺寸GB/T 2315-2000电力金具电晕和无线电干扰实验GB/T 2317.2-2000电力金具热循环实验方法GB/T 2317.3-2000电力金具验收规则，标志与包装GB/T 2317.4-2000井用潜水异步电动机GB/T 2818-2002电工术语绝缘子GB/T 2900.8-1995-电工术语高压开关设备GB/T 2900.20-1994-电工术语变压器、互感器、调压器和电抗器GB/T 2900.15-1997-电线电缆电性能实验方法总则GB/T3048.1-1994电线电缆电性能实验方法金属导体材料电阻率实验GB/T3048.2-1994电线电缆电性能实验方法半导电橡塑材料体积电阻率实验GB/T3048.3-1994电线电缆电性能实验方法导体直流电阻实验GB/T 3048.4-1994-电线电缆电性能实验方法挤出防蚀护套火花实验GB/T3048.10-1994电线电缆电性能实验方法介质损失角正切实验GB/T3048.11-1994电线电缆电性能实验方法局部放电实验GB/T3048.12-1994电线电缆冲击电压实验方法GB/T3048.13-1992电线电缆直流电压实验方法GB/T3048.14-1992电线电缆绝缘线芯直流火花实验方法GB/T3048.15-1992电线电缆电性能实验方法表面电阻实验GB/T3048.16-1994低压电力线路绝缘子第2部分：架空电力线路用拉紧绝缘子GB/T1386.2-1997低压电力线路绝缘子第3部分：低压布线用绝缘子GB/T1386.3-19973.6kV~40.5kV高压交流负荷开关GB 3804-2004爆炸性环境用防爆电气设备第4部分：本质安全型”I”GB 3836. 4-2000爆炸性环境用防爆电气设备第6部分：油浸型”o” GB 3836.6-2004爆炸性环境用防爆电气设备第8部分：”n”型电气设备GB 3836.8-2003爆炸性环境用防爆电气设备第14部分：危险场所分类GB 3836.14-2000电工术语电磁兼容GB/T 4365-2003电气简图用图形符号第3部分：导体和连接件GB/T4728.3-1998电气简图用图形符号第4部分：基本无源元件GB/T4728.4-1999断路器电容器GB/T 4787-1996额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求GB 5013.1-1997额定电压450/750V及以下橡皮绝缘电缆第2部分：实验方法GB 5013.2-1997额定电压450/750V及以下橡皮绝缘电缆第3部分：耐热硅橡胶绝缘电缆GB 5013.3-1997额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电GB 5013.4-1997额定电压450/750V及以下橡皮绝缘电缆第5部分：电梯电缆GB 5013.5-1997额定电压450/750V及以下橡皮绝缘电缆第6部分：电焊机电缆GB 5013.6-1997额定电压450/750V及以下橡皮绝缘电缆第7部分：耐热乙烯-乙酸乙烯酯橡皮绝缘电缆GB 5013.7-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求GB 5023.1-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：实验方法GB 5023.2-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB 5023.3-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第4部分：固定布线用护套电缆GB 5023.4-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB 5023.5-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆GB 5023.6-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第7部分：2芯或多芯屏蔽和非屏蔽软电缆GB 5023.7-1997电气设备用图形符号绘制原则GB/T 5465.1-1996航空无线电导航台站电磁环境要求GB 6463-1986电信线路遭受强电线路危险影响的容许值GB6830-1986电气技术用文件的编制第3部分：接线图和接线表GB/T 6988.3-1997电气技术用文件的编制第2部分：功能性简图GB/T 6988.2-1997透平型同步电机技术要求GB/T7064-2002交流电力系统阻波器GB/T 7330-1998电力变压器和电抗器的雷电冲击和操作冲击实验导则GB/T7449-1987运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T 7598-1987金属封闭母线GB/T 8349-2000电站电气部分集中控制装置通用技术条件GB 11920-1989额定电压1kV及以下架空绝缘电缆GB 12527-1990额定电压35kV及以下铜芯、铝芯纸绝缘电力电缆第3部分：粘性油浸纸绝缘金属套电力电缆GB/T 12976.3-1991额定电压35kV及以下铜芯、铝芯纸绝缘电力电缆第2部分：不滴流油浸纸绝缘金属套电力电缆GB/T 12976.2-1991额定电压35kV及以下铜芯、铝芯纸绝缘电力电缆第1部分：一般规定GB/T 12976.1-1991电气颜色标志的代号GB/T 13534-1992低压熔断器第1部分：基本要求GB 13539.1-2002低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）GB/T 13539.2-2002低压熔断器半导体器件保护用熔断体的补充要求GB 13539.4-1992对海中远程无线电导航台站电磁环境要求GB 13613-1992对空情报雷达站电磁环境防护要求GB 13618-1992短波无线电测向台（站）电磁环境要求GB 13614-1992短波无线电收信台（站）电磁环境要求GB 13617-1992电信线路磁感应纵电动势和对地电压、电感应电流及杂音计电压的测量GB/T 13998-1992低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB 14048.3-2002低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端子排GB 14048.8-1998低压开关设备和控制设备多功能电器（设备）第2部分：控制与保护开关电器（设备）GB 14048.9-1998低压开关设备和控制设备控制电路电器和开关元件第2部分：接近开关GB/T 14048.10-1999单边带电力线载波系统的设计导则GB/T 14430-1993电气继电器第8部分：电热继电器GB/T 14598.15-1998微机线路保护装置通用技术条件GB/T 15145-20010.5、1和2级交流有功电度表GB/T 15283-1994高压交流架空送电线无线电干扰限值GB15707-1995交流电气化铁道电力机车运行产生的无线电辐射干扰的测量方法GB/T 15708-1995保护用电流互感器暂态特性技术要求GB 16847-1997建筑物电气装置第1部分：范围、目的和基本原则GB 16895.1-1997建筑物电气装置第4部分：安全防护第42章：热效应保护GB 16895.2-1997建筑物电气装置第5部分：电气设备的选择和安装第54章接地配置和保护导体GB 16895.3-1997建筑物电气装置第4部分：安全防护第45章：欠电压保护GB/T 16895.10-2001 建筑物电气装置第4部分：安全防护第44章：过电压保护第443节：大气过电压或操作过电压保护GB/T 16895.12-2001高电压实验技术第一部分：一般实验要求GB/T 16927.1-1997高电压实验技术第二部分：测量系统GB/T 16927.2-1997电能计量柜GB/T 16934-1997滨海设施外加电流阴级保护系统GB/T 17005-19971和2级静止式交流有功电能表GB/T 17215-2002单端荧光灯性能要求GB/T 17262-2002电磁兼容综述电磁兼容基本术语和定义的应用与解释GB/T 17624.1-1998电工用铝包钢线GB/T 17937-1999额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及其附件第2部分：额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆GB/Z 18890.2-2002额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及其附件第3部分：额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆附件GB/Z 18890.3-2002低压配电设计规范条文说明GB 50054.T-1995通用用电设备配电设计规范GB 50055-1993电热设备电力装置设计规范GB 50056-19933~110kV高压配电装置设计规范条文说明GB 50060.T-19923~110kV高压配电装置设计规范GB 50060-199266kV及以下架空电力线路设计规范GB 50061-1997电力装置的继电保护和自动装置设计规范条文说明GB 50062.T-1992电气装置安装工程电缆线路施工及验收规范GB 50168-92（已作废）电气装置安装工程接地装置施工及验收规范GB 50169-1992（已作废）电气装置安装工程旋转电机施工及验收规范GB 50170-1992（已作废）电气装置安装工程盘箱柜及二次回路结线施工及验收规范GB 50171-1992电气装置安装工程蓄电池施工及验收规范GB 50172-1992电气装置安装工程35kV及以下驾空电力线施工及验收规范GB 50173-1992电气装置安装工程低压电器施工及验收规范GB 50254-1996电气装置安装工程电力变流设备施工及验收规范GB 50255-1996电气装置安装工程起重机电气装置施工及验收规范GB 50256-1996电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257-1996电力设施抗震设计规范GB 50260-1996建筑物电子信息系统防雷技术规范GB 50343-2004高压配电装置设计技术规程SDJ 5-1985固定式发电用凝汽汽轮机技术条件（试行本）SD 269-1988汽轮发电机技术条件SD 270-1988进口220~500kV电力变压器技术规范SD 326-1989微波站防雷与接地设计规范YD 2011-1993火力发电厂运煤系统自动化设计技术导则电力顾问公司企标（暂无）Q/DG 1-D001-2004高压断路器运行规程2445工程建设规范强制性条文分类手册：发电电气专业分册902工程建设规范强制性条文分类手册：变电电气专业分册900火电施工质量检验及评定规范2395 关于颁发《火电施工质量检验及评定规范》汽轮机篇、热控篇（1998年版）的通知（1998）二、系统专业循环式运动规约DL 451-1991地区电网调度自动化功能规范DL/T 550-1994电力网电能损耗计算导则DL/T 686-1999电力系统安全稳定导则DL 755-2001变电站运行导则DL/T 969-2005水利水电工程动能设计规范条文说明DL/T 5015.T-1996水利水电工程动能设计规范DL/T 5015-1996农村电力网规划设计导则DL/T 5118-2000低压无功功率静态补偿装置总技术条件GB 15576-1995供配电系统设计规范条文说明GB 50052.T-1995城市电力规划规范GB 50293-1999大型水、火电厂接入系统设计内容深度规定SDGJ 84-1988电力系统技术导则（试行）SD 131-1984电力系统电压和无功电力技术导则（试行）SD 325-1989电力发展规划编制原则（试行）（1997）（暂无）F30110000-1997-047.pdf 电力系统联网可行性研究内容深度规定电计（1997）580号输电网安全性评价实施办法（2001）国电发[2001]139号关于颁发《电力系统电压质量和无功电力经管规定（试行）》的通知（1993）能源电[1993]218号电力系统暂态稳定计算暂行规定（87）电生供字第205号文电力系统联网初步可行性研究内容深度规定国电规（1999）521号文电力发展规划编制原则电计（1997）730号文电力发展规划编制原则（试行）编制说明（1997）233电力系统暂态稳定计算暂行规定（87）电生供字第205号文模拟量控制系统负荷变动实验导则建质[1996]40号控制城市电力网规划设计导则能源电（1993）228号文三、继电保护专业火力发电厂大容量机组继电保护设计技术规定（继电保护配置原则）DLGJ13-1980电力系统自动低频减负荷技术规定DL 428-1991静态距离保护装置技术条件DL/T 479-1992静态重合闸装置技术条件DL/T 483-1992静态备用电源自动投入装置技术条件DL/T 526-2002静态继电保护装置逆变电源技术条件DL/T 527-2002220-500kV电力系统故障动态记录技术准则DL/T 553-1994220-500kV电网继电保护装置运行整定规程DL/T 559-19943-110kV电网继电保护装置运行整定规程DL/T 584-1995电力系统继电保护及安全自动装置运行评价规程DL/T 623-1997继电保护微机型实验装置技术条件DL/T 624-1997220kV~500kV电力系统故障动态记录装置检测要求DL/T 663-1999微机发电机变压器组保护装置通用技术条件DL/T 671-1999电力系统远方跳闸信号传输装置DL/T 688-1999500kV变电所保护和控制设备抗扰度要求DL/Z 713-2000微机型电动机保护装置通用技术条件DL/T 744-2001微波电路传输继电保护信息设计技术规定DL/T 5062-1996电力系统远方保护设备的性能及实验方法第1部分：命令系统GB/T 15149.1-2002电力系统远方保护设备的性能及实验方法第2部分：模拟比较系统GB/T 15149.2-1998。

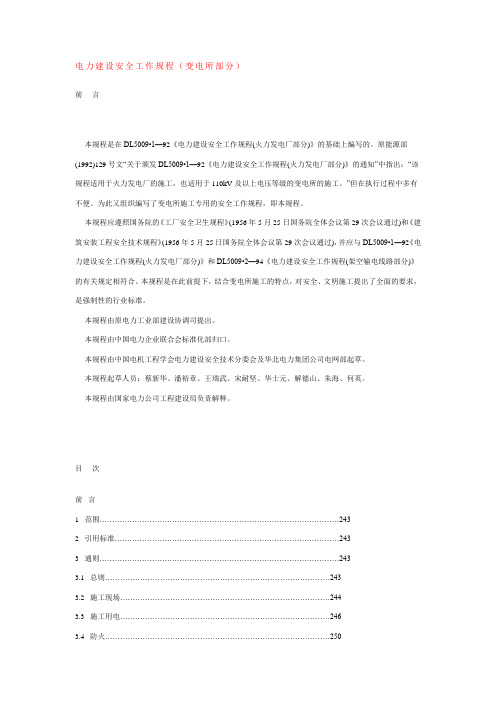

电力建设安全工作规程（变电所部分）前言本规程是在DL5009•1—92《电力建设安全工作规程(火力发电厂部分)》的基础上编写的。
原能源部(1992)129号文“关于颁发DL5009•1—92《电力建设安全工作规程(火力发电厂部分)》的通知”中指出：“该规程适用于火力发电厂的施工，也适用于110kV及以上电压等级的变电所的施工。
”但在执行过程中多有不便。
为此又组织编写了变电所施工专用的安全工作规程，即本规程。
本规程应遵照国务院的《工厂安全卫生规程》(1956年5月25日国务院全体会议第29次会议通过)和《建筑安装工程安全技术规程》(1956年5月25日国务院全体会议第29次会议通过)，并应与DL5009•1—92《电力建设安全工作规程(火力发电厂部分)》和DL5009•2—94《电力建设安全工作规程(架空输电线路部分)》的有关规定相符合。
本规程是在此前提下，结合变电所施工的特点，对安全、文明施工提出了全面的要求，是强制性的行业标准。
本规程由原电力工业部建设协调司提出。
本规程由中国电力企业联合会标准化部归口。
本规程由中国电机工程学会电力建设安全技术分委会及华北电力集团公司电网部起草。
本规程起草人员：蔡新华、潘裕章、王瑞武、宋耐坚、华士元、解德山、朱海、何英。
本规程由国家电力公司工程建设局负责解释。
目次前言1 范围 (243)2 引用标准 (243)3 通则 (243)3.1 总则 (243)3.2 施工现场 (244)3.3 施工用电 (246)3.4 防火 (250)3.5 季节性施工 (252)3.6 高处作业及交叉作业 (252)3.7 脚手架及梯子 (254)3.8 起重与运输 (258)3.9 焊接与切割 (269)3.10 小型施工机具 (273)4 建筑工程 (278)4.1 土石方及打桩 (278)4.2 混凝土及钢筋混凝土工程 (281)4.3 砖石砌体及粉刷工程 (287)4.4 拆除工程 (288)4.5 其他施工 (289)4.6 施工机械 (291)4.7 构架安装 (296)5 电气装置安装 (297)5.1 对施工人员的基本要求 (297)5.2 电气设备全部或部分停电作业 (298)5.3 电气设备安装 (300)5.4 母线安装 (305)5.5 电缆 (306)5.6 电气试验、调整及启动带电 (308)1 范围本规程规定了高压变电所建筑、安装施工过程中，为确保施工人员的安全和健康而应采取的措施和应遵守的安全施工要求，它适用于新建、扩建和改建的变电所的建筑、安装、现场加工和启动带电等工作。
5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。
2满足安全要求条件下，应保证电缆路径最短。
3应便于敷设、维护。
4宜避开将要挖掘施工的地方。
5充油电缆线路通过起伏地形时，应保证供油装置合理配置。
5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1控制和信号电缆可紧靠或多层叠置。
2除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
3除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
电缆敷设作业
标准是指在电力工程中进行电缆敷设作业时需要遵循的一系列规定和标准。
以下是电缆敷设作业的一般标准：
1. 设计准备：在进行电缆敷设作业之前，需要有详细的设计方案和施工图纸。
设计方案应包括电缆的类型、截面和敷设方式等信息。
2. 施工准备：施工前需要开展必要的准备工作，包括清理施工区域、确定电缆敷设路线、准备敷设所需的材料和设备等。
3. 安全措施：电缆敷设作业涉及到电力设备和高压电缆，必须严格遵循安全规定和程序，保证施工人员安全。
4. 敷设方式：电缆可以采用直埋、管道敷设或架空敷设等方式。
根据具体情况选择合适的敷设方式，并严格按照设计要求进行操作。
5. 线路布置：电缆敷设应按照设计要求进行布置，保证线路的正常运行。
应注意避开其他管道和设备，并遵守相关的安全距离要求。
6. 固定和保护：敷设完成后，电缆应进行固定和保护。
固定方式可以采用钢托架、托盘等，并确保电缆不会受到外部损坏。
7. 测试与验收：敷设完成后，应进行电缆的测试和验收，确保线路的正常运行和符合设计要求。
以上是一些常见的电缆敷设作业标准，具体的标准还应根据不同的工程项目和地区的规定进行调整和执行。
220～500kV变电所设计技术规程SDJ 2—88主编部门：华北电力设计院批准部门：中华人民共和国能源部执行日期：1989年10月关于颁发《220～500kV变电所设计技术规程》SDJ 2—88的通知能源电规［1989］318号为适应电力建设发展的需要，我部委托华东电力设计院对《变电所设计技术规程》SDJ2—79进行了修订，经组织审查，现批准颁发《220～500kV变电所设计技术规程》SDJ2—88，自发行之日起执行。
原颁发的《变电所设计技术规程》SDJ2—79的有关内容同时停止执行。
本规程的适用范围比原规程有较大改动，在国家标准《35～110kV变电所设计规范》颁发执行前，对于35kV变电所的设计，按国家标准《工业与民用35kV变电所设计规范》GBJ59—83(试行)执行；对于63～110kV变电所的设计，仍暂按《变电所设计技术规程》SDJ2—79执行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告电力规划设计管理局及华东电力设计院。
1989年3月30日第一章总则第1.0.1条在变电所工程设计中必须贯彻执行国家的基本建设方针，体现社会主义的技术经济政策，统一建设标准，使变电所设计符合安全可靠、技术先进、经济合理和确保质量的要求，为此特制订本规程。
第1.0.2条变电所的设计，必须从全局利益出发，正确处理安全与经济，基本建设与生产运行，近期需要与今后发展等方面的关系，从实际出发，结合国情采用中等适用水平的建设标准，有步骤地推广国内外先进技术，并采用经试验鉴定合格的新设备、新材料、新结构。
根据需要与可能，逐步提高自动化水平。
第1.0.3条本规程适用于电压为220～500kV新建变电所的设计。
对扩建或改建工程的设计以及国内外联合设计的变电所均可参照执行。
第1.0.4条变电所的设计宜采用经过审定的通用设计或典型设计。
第1.0.5条变电所的设计，除应执行本规程的规定外，尚应符合现行的国家和能源部、原水利电力部颁发的有关规范和规程的规定。
发电班查评依据1．3．1．1(1) 本条评价项目(见《评价》)的查评依据如下o【依据1】《透平型同步电机技术要求》(GBIT 7064--2002)。
【依据2】《汽轮发电机运行规程》(国家电力公司，1999年版)。
【依据3】《防止电力生产重大事故的二十五项重点要求》(国电发[2000]589号)。
1.3．1．1(2) 本条评价项目(见《评价》)的查评依据如下。
【依据1】《汽轮发电机运行规程》(国家电力公司，1999年版)。
【依据2】《防止电力生产重大事故的二十五项重点要求》(国电发[2000]589号)。
1．3．1．1(3) 本条评价项目(见《评价》)的查评依据如下o【依据1】《透平型同步电机技术要求》(GB／T 7064 2002)。
【依据2】《汽轮发电机运行规程》(国家电力公司，1999年版)。
【依据3】《防止电力生产重大事故的二十五项重点要求》(国电发[2000]589号_)。
【依据4】《汽轮发电机漏水、漏氢的检验》(DL／T 607—1996)。
1．3．1．1(4) 本条评价项目(见《评价》)的查评依据如下o【依据1】《透平型同步电机技术要求》(GB／T 7064—2002)。
【依据2】《汽轮发电机运行规程》(国家电力公司，1999年版)。
【依据3】《氢冷发电机氢气湿度的技术要求》(DL／T 651—1998)。
【依据4】《防止电力生产重大事故的二十五项重点要求》(国电发[2000]589号)。
1．3．1．1(5) 本条评价项目(见《评价》)的查评依据如下o【依据1】《透平型同步电机技术要求》(GB／T 7064--2002)。
【依据2】《汽轮发电机运行规程》(国家电力公司，1999年版)。
【依据3】《防止电力生产重大事故的二十五项重点要求》(国电发[2000]589号)。
1．3．1．1(6) 本条评价项目(见《评价》)的查评依据如下。
．【依据1】《透平型同步电机技术要求》(GB／T 7064--2002)。
2022年电力高压技师试卷和答案（14）共3种题型，共90题一、单选题(共40题)1.《供电营业规则》第九十八条规定：电费违约金收取总额按()计数，总额不足1元的按1元收取。
A：日累加B：月累加C：年累加D：按小时【答案】：A2.对电能质量污染源客户进行电压闪变评估计算时，对35kVA：正常负荷功率B：正常负荷视在功率C：波动负荷功率D：波动负荷视在功率【答案】：D3.I类电能计量装置的有功、无功电能表与测量用互感器的准确度等级应分别为()。
A：0.5S级、1.0级、0.5级B：0.2S或0.5S级、2.0级、0.2S级或0.2级C：0.5级、3.0级、0.2级D：0.5级、2.0级、0.2级或0.5级【答案】：B4.两只单相电压互感器Y／Y0接法，测得Uab＝Uac＝57.7V，Ubc＝100V，则可能是()。
A：二次侧A相极性接反B：二次侧B极性相接反C：二次侧C相极性接反D：二次侧熔丝烧断【答案】：A5.受电变压器总容量在()的工业用电称为大工业用电，执行大工业电价A：315kVA以上B：160kVA及以上C：315kVA及以上D：160kVA以上【答案】：C6.在同一回路相同负荷大小时,功率因数越高()A：电流越大B：线路损耗越大C：线路压降越小D：线路压降越大【答案】：C7.因客户原因要求改压的，工程的费用，由()承担。
A：供电企业B：客户C：客户与供电部门协商D：政府【答案】：B8.电磁式操动机构的断路器大修后，其跳、合闸线圈的绝缘电阻不应小于()。
A：1000ΩB：1MΩC：2MΩD：5MΩ【答案】：B9.在穿心互感器的接线中，一次相线如果在互感器上绕四匝，则互感器的实际变比将是额定变比的()。
A：4倍B：5倍C：1／4倍D：1／5倍【答案】：C10.避雷线的主要作用是()。
A：防止感应雷击电力设备B：防止直接雷击电力设备C：防止感应雷击电力线路D：防止感应雷击电力设备和防止直接雷击电力设备【答案】：B11.三相四线电能表，电压为380/220V，标定电流10A，最大额定电流40A，在铭牌上的标志应为()。
火力发电厂与变电所设计防火规火力发电厂与变电所是能源领域重要的基础设施，其设计和建设需要遵守严格的防火规范。
本文将详细介绍火力发电厂与变电所的防火要求和设计规范。
一、火力发电厂的防火设计规范1. 建筑材料选择：火力发电厂的建筑材料应符合国家相关规定，选择具有良好的防火性能的材料。
例如，建筑墙体可以采用具有一定耐火性能的混凝土或砌块，屋顶可以选用防火性能好的金属材料等。
2. 建筑布局：火力发电厂的建筑布局应保证建筑之间有足够的间距，以防止火势蔓延。
同时，建筑之间的通道和道路宽度应满足安全疏散的要求，以便人员和车辆的疏散和逃生。
3. 配电装置安全：火力发电厂的配电装置应远离易燃易爆物质，设置在良好的通风与防水的地方，以减少火灾的发生。
电缆敷设应合理，保证电缆与周围建筑物的距离，避免电缆敷设与其他设备、管道交叉，并标明清晰的标识。
4. 防火隔离：火力发电厂中的火源与易燃易爆的物质应进行有效的隔离，并在隔离处设置防火门等防火设施。
同时，要对易燃物质进行分类储存，确保储存区域与其他区域的严密封闭，防止火源传播。
5. 消防设施：火力发电厂应设有灭火器、消防栓、喷淋系统等消防设施，并定期进行消防设施的检查和维护。
同时，消防通道和应急疏散通道应保持畅通，并设置标志和指示。
6. 防静电措施：火力发电厂中的静电火灾是一个重要的隐患，应采取相应的防静电措施，如静电接地装置的设置，使用防静电设备和材料等。
7. 周期性巡查和维护：火力发电厂应定期进行巡查和维护，检查设备和系统的运行状况，及时发现和处理潜在的火灾隐患，确保火力发电厂的安全。
二、变电所的防火设计规范1. 建筑布局：变电所的建筑布局应符合相关安全规范，建筑之间应保持一定的间距，以防止火势蔓延。
建筑物之间的通道应保持畅通，并设置标志和指示，以便人员疏散和逃生。
2. 建筑材料选择：变电所的建筑材料应选择具有良好的防火性能的材料。
例如，建筑墙体和屋顶可以采用防火墙板或防火保温材料等。
35～110KV变电所设计规范GB50059-9235～110KV变电所设计规范GB50059-92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年5月1日第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策,符合安全可靠,技术先进和经济合理的要求,制订本规范.第1.0.2条本规范适用于电压为35～110kV,单台变压器容量为5000kV A及以上新建变电所的设计.第1.0.3条变电所的设计应根据工程的5～10年发展规划进行,做到远,近期结合,以近期为主,正确处理近期建设与远期发展的关系,适当考虑扩建的可能.第1.0.4条变电所的设计,必须从全局出发,统筹兼顾,按照负荷性质,用电容量,工程特点和地区供电条件,结合国情合理地确定设计方案.第1.0.5条变电所的设计,必须坚持节约用地的原则.第1.0.6条变电所设计除应执行本规范外,尚应符合现行的国家有关标准和规范的规定. 第二章所址选择和所区布置第2.0.1条变电所所址的选择,应根据下列要求,综合考虑确定:一,靠近负荷中心;二,节约用地,不占或少占耕地及经济效益高的土地;三,与城乡或工矿企业规划相协调,便于架空和电缆线路的引入和引出;四,交通运输方便;五,周围环境宜无明显污秽,如空气污秽时,所址宜设在受污源影响最小处;六,具有适宜的地质,地形和地貌条件(例如避开断层,滑坡,塌陷区,溶洞地带,山区风口和有危岩或易发生滚石的场所),所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点,否则应征得有关部门的同意;七,所址标高宜在50年一遇高水位之上,否则,所区应有可靠的防洪措施或与地区(工业企业)的防洪标准相一致,但仍应高于内涝水位;八,应考虑职工生活上的方便及水源条件;九,应考虑变电所与周围环境,邻近设施的相互影响.第2.0.2条变电所的总平面布置应紧凑合理.第2.0.3条变电所宜设置不低于2.2m高的实体围墙.城网变电所,工业企业变电所围墙的高度及形式,应与周围环境相协调.第2.0.4条变电所内为满足消防要求的主要道路宽度,应为3.5m.主要设备运输道路的宽度可根据运输要求确定,并应具备回车条件.135～110KV变电所设计规范GB50059-92第2.0.5条变电所的场地设计坡度,应根据设备布置,土质条件,排水方式和道路纵坡确定,宜为0.5%～2%,最小不应小于0.3%,局部最大坡度不宜大于6%,平行于母线方向的坡度,应满足电气及结构布置的要求.当利用路边明沟排水时,道路及明沟的纵向坡度最小不宜小于0.5%,局部困难地段不应小于0.3%;最大不宜大于3%,局部困难地段不应大于6%.电缆沟及其他类似沟道的沟底纵坡,不宜小于0.5%.第2.0.6条变电所内的建筑物标高,基础埋深,路基和管线埋深,应相互配合;建筑物内地面标高,宜高出屋外地面0.3m;屋外电缆沟壁,宜高出地面0.1m.第2.0.7条各种地下管线之间和地下管线与建筑物,构筑物,道路之间的最小净距,应满足安全,检修安装及工艺的要求,并宜符合附录一和附录二的规定.第2.0.8条变电所所区场地宜进行绿化.绿化规划应与周围环境相适应并严防绿化物影响电气的安全运行.绿化宜分期,分批进行.第2.0.9条变电所排出的污水必须符合现行国家标准《工业企业设计卫生标准》的有关规定.第三章电气部分第一节主变压器第3.1.1条主变压器的台数和容量,应根据地区供电条件,负荷性质,用电容量和运行方式等条件综合考虑确定.第3.1.2条在有一,二级负荷的变电所中宜装设两台主变压器,当技术经济比较合理时,可装设两台以上主变压器.如变电所可由中,低压侧电力网取得足够容量的备用电源时,可装设一台主变压器.第3.1.3条装有两台及以上主变压器的变电所,当断开一台时,其余主变压器的容量不应小于60%的全部负荷,并应保证用户的一,二级负荷.第3.1.4条具有三种电压的变电所,如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上,主变压器宜采用三线圈变压器.第3.1.5条电力潮流变化大和电压偏移大的变电所,如经计算普通变压器不能满足电力系统和用户对电压质量的要求时,应采用有载调压变压器.第二节电气主接线第3.2.1条变电所的主接线,应根据变电所在电力网中的地位,出线回路数,设备特点及负荷性质等条件确定.并应满足供电可靠,运行灵活,操作检修方便,节约投资和便于扩建等要求.第3.2.2条当能满足运行要求时,变电所高压侧宜采用断路器较少或不用断路器的接线.第3.2.3条35～110kV线路为两回及以下时,宜采用桥形,线路变压器组或线路分支接线. 超过两回时,宜采用扩大桥形,单母线或分段单母线的接线.35～63kV线路为8回及以上时,亦可采用双母线接线.110kV线路为6回及以上时,宜采用双母线接线.第3.2.4条在采用单母线,分段单母线或双母线的35～110kV主接线中,当不允许停电检修断路器时,可设置旁路设施.当有旁路母线时,首先宜采用分段断路器或母联断路器兼作235～110KV变电所设计规范GB50059-92旁路断路器的接线.当110kV线路为6回及以上,35～63kV线路为8回及以上时,可装设专用的旁路断路器.主变压器35～110kV回路中的断路器,有条件时亦可接入旁路母线.采用SF6断路器的主接线不宜设旁路设施.第3.2.5条当变电所装有两台主变压器时,6～10kV侧宜采用分段单母线.线路为12回及以上时,亦可采用双母线.当不允许停电检修断路器时,可设置旁路设施.当6～35kV配电装置采用手车式高压开关柜时,不宜设置旁路设施.第3.2.6条当需限制变电所6～10kV线路的短路电流时,可采用下列措施之一:一,变压器分列运行;二,采用高阻抗变压器;三,在变压器回路中装设电抗器.第3.2.7条接在母线上的避雷器和电压互感器,可合用一组隔离开关.对接在变压器引出线上的避雷器,不宜装设隔离开关.第三节所用电源和操作电源第3.3.1条在有两台及以上主变压器的变电所中,宜装设两台容量相同可互为备用的所用变压器.如能从变电所外引入一个可靠的低压备用所用电源时,亦可装设一台所用变压器. 当35kV变电所只有一回电源进线及一台主变压器时,可在电源进线断路器之前装设一台所用变压器.第3.3.2条变电所的直流母线,宜采用单母线或分段单母线的接线.采用分段单母线时,蓄电池应能切换至任一母线.第3.3.3条重要变电所的操作电源,宜采用一组110V或220V固定铅酸蓄电池组或镉镍蓄电池组.作为充电,浮充电用的硅整流装置宜合用一套.其他变电所的操作电源,宜采用成套的小容量镉镍电池装置或电容储能装置.第3.3.4条蓄电池组的容量,应满足下列要求:一,全所事故停电1h的放电容量:二,事故放电末期最大冲击负荷容量.小容量镉镍电池装置中的镉镍电池容量,应满足分闸,信号和继电保护的要求.第3.3.5条变电所宜设置固定的检修电源.第四节控制室第3.4.1条控制室应位于运行方便,电缆较短,朝向良好和便于观察屋外主要设备的地方. 第3.4.2条控制屏(台)的排列布置,宜与配电装置的间隔排列次序相对应.第3.4.3条控制室的建筑,应按变电所的规划容量在第一期工程中一次建成.无人值班变电所的控制室,应适当简化,面积应适当减小.第五节二次接线第3.5.1条变电所内的下列元件,应在控制室内控制:一,主变压器;二,母线分段,旁路及母联断路器;三,63～110kV屋内外配电装置的线路,35kV屋外配电装置的线路.6～35kV屋内配电335～110KV变电所设计规范GB50059-92装置馈电线路,宜采用就地控制.第3.5.2条有人值班的变电所,宜装设能重复动作,延时自动解除,或手动解除音响的中央事故信号和预告信号装置.驻所值班的变电所,可装设简单的事故信号和能重复动作的预告信号装置.无人值班的变电所,可装设当远动装置停用时转为变电所就地控制的简单的事故信号和预告信号.断路器的控制回路,应有监视信号.第3.5.3条隔离开关与相应的断路器和接地刀闸之间,应装设团锁装置.屋内的配电装置, 尚应装设防止误入带电间隔的设施.闭锁联锁回路的电源,应与继电保护,控制信号回路的电源分开.第六节照明第3.6.1条变电所的照明设计,应符合现行国家标准《工业企业照明设计标准》的要求.第3.6.2条在控制室,屋内配电装置室,蓄电池室及屋内主要通道等处,应装设事故照明.第3.6.3条照明设备的安装位置,应便于维修.屋外配电装置的照明,可利用配电装置构架装设照明器,但应符合现行国家标准《电力装置的过电压保护设计规范》的要求.第3.6.4条在控制室主要监屏位置和屏前工作位置观察屏面时,不应有明显的反射眩光和直接阳光.第3.6.5条铅酸蓄电池室内的照明,应采用防爆型照明器,不应在蓄电池室内装设开关,熔断器和插座等可能产生火花的电器.第3.6.6条电缆隧道内的照明电压不应高于36V,如高于36V应采取防止触电的安全措施. 第七节并联电容器装置第3.7.1条自然功率因数未达到规定标准的变电所,应装设并联电容器装置.其容量和分组宜根据就地补偿,便于调整电压及不发生谐振的原则进行配置.电容器装置宜装设在主变压器的低压侧或主要负荷侧.第3.7.2条电容器装置的接线,应使电容器组的额定电压与接入电网的运行电压相配合.电容器组的绝缘水平,应与电网的绝缘水平相配合.电容器装置宜采用中性点不接地的星形或双星形接线.第3.7.3条电容器装置的电器和导体的长期允许电流,不应小于电容器组额定电流的1.35 倍.第3.7.4条电容器装置应装设单独的控制,保护和放电等设备,并应设置单台电容器的熔断器保护.第3.7.5条当装设电容器装置处的高次谐波含量超过规定允许值或需要限制合闸涌流时, 应在并联电容器组回路中设置串联电抗器.第3.7.6条电容器装置应根据环境条件,设备技术参数及当地的实践经验,采用屋外,半露天或屋内的布置.电容器组的布置,应考虑维护和检修方便.第八节电缆敷设第3.8.1条所区内的电缆,根据具体情况可敷设在地面槽沟,沟道,管道或隧道中,少数435～110KV变电所设计规范GB50059-92电缆亦可直埋.第3.8.2条电缆路径的选择,应符合下列要求:一,避免电缆受到各种损坏及腐蚀;二,避开规划中建筑工程需要挖掘施工的地方;三,便于运行维修;四,电缆较短.第3.8.3条在电缆隧道或电缆沟内,通道宽度及电缆支架的层间距离,应能满足敷设和更换电缆的要求.第3.8.4条电缆外护层应根据敷设方式和环境条件选择.直埋电缆应采用铠装并有黄麻,聚乙烯或聚氯乙烯外护层的电缆.在电缆隧道,电缆沟内以及沿墙壁或楼板下敷设的电缆,不应有黄麻外护层.第九节远动和通信第3.9.1条远动装置应根据审定的调度自动化规划设计的要求设置或预留位置.第3.9.2条遥信,遥测,遥控装置的信息内容,应根据安全监控,经济调度和保证电能质量以及节约投资的要求确定.第3.9.3条无人值班的变电所,宜装设遥信,遥测装置.需要时可装设遥控装置.第3.9.4条工业企业的变电所,宜装设与该企业中央控制室联系的有关信号.第3.9.5条远动通道宜采用载波或有线音频通道.第3.9.6条变电所应装设调度通信;工业企业变电所尚应装设与该企业内部的通信;对重要变电所必要时可装设与当地电话局的通信.第3.9.7条远动和通信设备应有可靠的事故备用电源,其容量应满足电源中断1h的使用要求.第十节屋内外配电装置第3.10.1条变电所屋内外配电装置的设计,应符合现行国家标准《3～110kV高压配电装置设计规范》的要求.第十一节继电保护和自动装置第3.11.1条变电所继电保护和自动装置的设计,应符合现行国家标准《电力装置的继电保护和自动装置设计规范》的要求.第十二节电测量仪表装置第3.12.1条第3.12.1条变电所电测量仪表装置的设计,应符合现行国家标准《电力装置的电测量仪表装置设计规范》的要求.第十三节过电压保护第3.13.1条变电所过电压保护的设计,应符合现行国家标准《电力装置的过电压保护设计规范》的要求.535～110KV变电所设计规范GB50059-92第十四节接地第3.14.1条变电所接地的设计,应符合现行国家标准《电力装置的接地设计规范》的要求. 第四章土建部分第一节一般规定第4.1.1条建筑物,构筑物及有关设施的设计应统一规划,造型协调,便于生产及生活,所选择的结构类型及材料品种应经过合理归并简化,以利备料,加工,施工及运行.变电所的建筑设计还应与周围环境相协调.第4.1.2条建筑物,构筑物的设计应考虑下列两种极限状态:一,承载能力极限状态:这种极限状态对应于结构或结构构件达到最大承载能力或不适于继续承载的变形.要求在设计荷载作用下所产生的结构效应应小于或等于结构的抗力或设计强度.计算中所采用的结构重要性系数ro,荷载分项系数r,可变荷载组合系数ψc及其他有关系数均按本规范的有关规定采用,结构的设计强度则应遵照有关的现行国家标准采用. 二,正常使用极限状态:这种极限状态对应于结构或结构构件达到正常使用或耐久性能的某项规定极限值.要求在标准荷载作用下所产生的结构长期及短期效应,不宜超过附录三的规定值.计算中所采用的可变荷载组合系数ψc及准永久值系数ψq按本规范的有关规定采用.第4.1.3条建筑物,构筑物的安全等级,均应采用二级,相应的结构重要性系数应为1.0.第4.1.4条屋外构筑物的基础,当验算上拔或倾覆稳定性时,设计荷载所引起的基础上拔力或倾覆弯矩应小于或等于基础抗拔力或抗倾覆弯矩除以表4.1.4的稳定系数.当基础处于稳定的地下水位以下时,应考虑浮力的影响,此时基础容重取混凝土或钢筋混凝土的容重减10kN/,土容重宜取10～11kN/.表4.1.4 基础上拨或倾覆稳定系数荷载类型计算方法在长期荷载作用下在短期荷载作用下按考虑土抗力来验算倾覆或考虑锥形土体来验算上拔 1.8 1.5仅考虑基础自重及阶梯以上的土重来验算倾覆或上拔 1.15 1.0注:短期荷载系指风荷载,地震作用和短路电动力三种,其余均为长期荷载.第二节荷载第4.2.1条荷载分为永久荷载,可变荷载及偶然荷载三类.一,永久荷载:结构自重(含导线及避雷线自重),固定的设备重,土重,土压力,水压力等:二,可变荷载:风荷载,冰荷载,雪荷载,活荷载,安装及检修荷载,地震作用,温度变化及车辆荷载等;三,偶然荷载:短路电动力,验算(稀有)风荷载及验算(稀有)冰荷载.第4.2.2条荷载分项系数的采用应符合下列规定:一,永久荷载的荷载分项系数r宜采用1.2,当其效应对结构抗力有利时宜采用1.0;对导线及避雷线的张力宜采用1.25;二,可变荷载的荷载分项系数rq宜采用1.4,对温度变化作用宜采用1.0,对地震作用宜采用1.3,对安装情况的导线和避雷线的紧线张力宜采用1.4;注:在大风,覆冰,低湿,检635～110KV变电所设计规范GB50059-92修,地震情况下的导线与避雷线张力均作为准永久性荷载处理,其荷载分项系数宜采用1.25, 但安装情况的紧线张力宜作可变荷载处理,其荷载分项系数宜采用1.4.三,偶然荷载的荷载分项系数rqi宜采用1.0.第4.2.3条可变荷载的荷载组合系数ψc,应按下列规定采用:一,房屋建筑的基本组合情况:风荷载组合系数ψcw取0.6;二,构筑物的大风情况:对连续架构,温度变化作用组合系数ψcr取0.8;三,构筑物最严重覆冰情况:风荷载组合系数ψcw取0.15(冰厚≤10mm)或0.25(冰厚>10mm);四,构筑物的安装或检修情况:风荷载组合系数ψcw取0.15;五,地震作用情况:建筑物的活荷载组合系数ψcw取0.5,构筑物的风荷载组合系数ψcw取0.2,构筑物的冰荷载组合系数ψcj取0.5.第4.2.4条房屋建筑的活荷载应根据实际的工艺及设备情况确定.其标准值及有关系数不应低于本规范附录四所列的数值.第4.2.5条架构及其基础宜根据实际受力条件,包括远景可能发生的不利情况,分别按终端或中间架构来设计,下列四种荷载情况应作为承载能力极限状态的基本组合,其中最低气温情况还宜作为正常使用极限状态的条件对变形及裂缝进行校验.一,运行情况:取30年一遇的最大风(无冰,相应气温),最低气温(无冰,无风)及最严重覆冰(相应气温及风荷载)等三种情况及其相应的导线及避雷线张力,自重等;二,安装情况:指导线及避雷线的架设,此时应考虑梁上作用人和工具重2kN以及相应的风荷载,导线及避雷线张力,自重等.三,检修情况:根据实际检修方式的需要,可考虑三相同时上人停电检修及单相跨中上人带电检修两种情况的导线张力,相应的风荷载及自重等,对档距内无引下线的情况可不考虑跨中上人;四,地震情况:考虑水平地震作用及相应的风荷载或相应的冰荷载,导线及避雷线张力,自重等,地震情况下的结构抗力或设计强度均允许提高25%使用,即承载力抗震调整系数采用0.8.第4.2.6条设备支架及其基础应以下列三种荷载情况作为承载能力极限状态的基本组合, 其中最大风情况及操作情况的标准荷载,还宜作为正常使用极限状态的条件对变形及裂缝进行校验.一,最大风情况:取30年一遇的设计最大风荷载及相应的引线张力,自重等;二,操作情况:取最大操作荷载及相应的风荷载,相应的引线张力,自重等;三,地震情况:考虑水平地震作用及相应的风荷载,引线张力,自重等,地震情况下的结构抗力或设计强度均允许提高25%使用,即承载力抗震调整系数采用0.8.第4.2.7条架构的导线安装荷载,应根据所采用的施工方法及程序确定,并将荷载图及紧线时引线的对地夹角在施工图中表示清楚.导线紧线时引线的对地夹角宜取45°～60°.第4.2.8条高型及半高型配电装置的平台,走道及天桥的活荷载标准值宜采用1.5kN/㎡,装配式板应取1.5kN集中荷载验算.在计算梁,柱和基础时,活荷载乘折减系数;当荷重面积为10～20㎡时宜取0.7,超过20㎡时宜取0.6.第三节建筑物第4.3.1条主控制楼(室)根据规模和需要可布置成平房,两层或三层建筑.主控制室顶735～110KV变电所设计规范GB50059-92棚到楼板面的净高:对控制屏与继电器屏分开成两室布置时宜采用3.4～4.0m;对合在一起布置时宜采用3.8～4.4m.当采用空调设施时,上述高度可适当降低.电缆隔层的板间净高宜采用2.3～2.6m,大梁底对楼板面的净高不应低于2m.底层辅助生产房屋楼板底到地面的净高宜采用3.0～3.4m.第4.3.2条当控制屏与继电器屏采用分室布置时,两部分的建筑装修,照明,采暖通风等设计均宜采用不同的标准.第4.3.3条对主控制楼及屋内配电装置楼等设有重要电气设备的建筑,其屋面防水标准宜根据需要适当提高.屋面排水坡度不应小于1/50,并采用有组织排水.第4.3.4条主控制室及通信室等对防尘有较高要求的房间,地坪应采用不起尘的材料.第4.3.5条蓄电池室与调酸室的墙面,顶棚,门窗,排风机的外露部分及其他金属结构或零件,均应涂耐酸漆或耐酸涂料.地面,墙裙及支墩宜选用耐酸且易于清洗的面层材料,面层与基层之间应设防酸隔离层.当采用全封闭防酸隔爆式蓄电池并有可靠措施时,地面,墙裙及支墩的防酸材料可适当降低标准.地面应有排水坡度,将酸水集中后作妥善处理.第4.3.6条变电所内的主要建筑物及多层砖承重的建筑物,在地震设防烈度为6度的地区宜隔层设置圈梁,7度及以上地区宜每层设置圈梁.圈梁应沿外墙,纵墙及横墙设置,沿横墙设置的圈梁的间距不宜大于7m,否则应利用横梁与圈梁拉通.对于现浇的或有配筋现浇层的装配整体式楼面或屋面,允许不设置圈梁,但板与墙体必需有可靠的连结.第4.3.7条在地震设防烈度为6度及以上的变电所,其主要建筑物及多层砖承重建筑,在下列部位应设置钢筋混凝土构造柱:一,外墙四角;二,房屋错层部位的纵横墙交接处;三,楼梯间纵横墙交接处;四,层高等于或大于3.6m或墙长大于或等于7m的纵横墙交接处;五,8度及以上地区的建筑物的所有纵横墙交接处,六,7度地区的建筑物,纵横墙交接处一隔一设置.第4.3.8条变电所内的主要砖承重建筑及多层砖承重建筑,其抗震横墙除应满足抗震强度要求外,其间距不应超过附录五的规定.第4.3.9条多层砖承重建筑的局部尺寸宜符合附录六的规定,但对设有钢筋混凝构造柱的部位,不受该表限制.第四节构筑物第4.4.1条结构的计算刚度,对电焊或法兰连结的钢构件可取弹性刚度,对螺栓连结的钢构件可近似采用0.80倍弹性刚度,对钢筋混凝土构件可近似采用0.60～0.80倍弹性刚度,对预应力钢筋混凝土构件可近似采用0.65～0.85倍弹性刚度.长期荷载对钢筋混凝土结构刚度的影响应另外考虑.第4.4.2条钢结构构件最大长细比应符合表4.4.2的规定.各种架构受压柱的整体长细比, 不宜超过150,当杆件受力有较大裕度时,上述长细比允许放宽10%～15%.第4.4.3条人字柱的受压杆计算长度,可按本规范附录七采用.第4.4.4条打拉线(条)架构的受压杆件计算长度,可按本规范附录八采用.835～110KV变电所设计规范GB50059-92表4.4.2 钢结构构件最大长细比构件名称受压弦杆支座处受压腹杆一般受压腹杆辅助杆受拉杆预应力受拉杆容许最大长细比150 220 250 400 不限第4.4.5条格构式钢梁或钢柱,其弦杆及腹杆的受压计算长度,可按下列规定采用:一,弦杆:正面与侧面腹杆不叉开布置时,计算长度取1.0倍节间长度;正面与侧面腹杆叉开布置且弦杆使用角钢时,计算长度取1.2倍节间长度,相应的角钢回转半径取平行轴的值,如弦杆采用钢管则计算长度仍取1.0倍节间长度.二,腹杆:对单系腹杆计算长度取中心线长度;对交叉布置腹杆,当两腹杆均不开断且交会点用螺栓或电焊连结时,计算长度取交叉分段中较长一段的中心线长度.第4.4.6条人字柱及打拉线(条)柱,其根开与柱高(基础而到柱的交点)之比分别不宜小于1/7及1/5.第4.4.7条格构式钢梁梁高与跨度之比,不宜小于1/25,钢筋混凝土梁此比值,不宜小于1/20.第4.4.8条架构及设备支架柱插入基础杯口的深度不应小于表4.4.8的规定值.根据吊装稳定需要,柱插入杯口深度还应不小于0.05倍柱长,但当施工采取设临时拉线等措施时,可不受限制.表4.4.8 柱插入杯口深度柱的类型钢筋混凝土矩型,工字型断面水泥杆钢管架构1.25B 1.5D 2.0D插入杯口最小深度支架1.0B 1.0D 1.0D注:B及D分别为柱的长边尺寸及柱的直径.第五节采暖通风第4.5.1条变电所的采暖通风及空调设计应符合现行国家标准《采暖通风与空气调节设计规范》的有关规定.在严寒地区,凡所内有人值班,办公及生活的房间以及工艺,设备需要采暖的房间均应设置采暖设施.在寒冷地区,凡工艺或设备需要,不采暖难以满足生产要求的房间均可设置采暖设施.不属于严寒或寒冷的地区,在主控制室等经常有人值班的房间可根据实际气温情况,采用局部采暖设施.采暖的方式可根据变电所的规模,结合当地经验作技术经济比较后确定,但必需符合工艺及防火要求.第4.5.2条主控制室及通信室的夏季室温不宜超过35℃;继电器室,电力电容器室,蓄电池室及屋内配电装置室的夏季室温不宜超过40℃:油浸变压器室的夏季室温不宜超过45℃; 电抗器室的夏季室温不宜超过55℃.第4.5.3条屋内配电装置室及采用全封闭防酸隔爆式蓄电池的蓄电池室和调酸室,每小时通风换气次数均不应低于6次.蓄电池室的风机,应采用防爆式.第六节防火第4.6.1条变电所内建筑物,构筑物的耐火等级,不应低于本规范附录九的要求.第4.6.2条变电所与所外的建筑物,堆场,储罐之间的防火净距,应符合现行国家标准《建筑设计防火规范》的规定.变电所内部的设备之间,建筑物之间及设备与建筑物,构筑物之间的最小防火净距,应符合本规范附录十的规定.9。
10kv及以下变电所设计规范一、引言1.1 编写目的为确保10kV及以下变电所设计的安全、可靠、经济、美观，提高电力系统的运行效率，降低运行成本，特制定本设计规范。
1.2 适用范围本规范适用于新建、改建、扩建的10kV及以下变电所设计。
1.3 设计依据本规范依据国家相关法律法规、电力行业标准及企业标准进行编写。
二、设计原则2.1 安全性原则变电所设计应遵循安全第一的原则，确保电力系统运行安全。
2.2 可靠性原则变电所设计应考虑设备的可靠性，降低故障率，提高运行效率。
2.3 经济性原则在满足安全性、可靠性的前提下，力求降低投资成本，提高经济效益。
2.4 美观性原则变电所设计应考虑美观性，与周围环境协调一致。
三、设备选型3.1 变压器3.1.1 变压器容量选择根据负荷性质、负荷等级、负荷增长率等因素，合理选择变压器容量。
3.1.2 变压器类型选择根据用途、环境条件等因素，选择油浸式、干式等类型的变压器。
3.2 断路器3.2.1 断路器类型选择根据负荷等级、开关次数等因素，选择真空断路器、SF6断路器等类型。
3.2.2 断路器容量选择根据负荷电流、短路电流等因素，合理选择断路器容量。
3.3 电缆3.3.1 电缆类型选择根据敷设方式、环境条件等因素，选择交联聚乙烯、聚氯乙烯等类型的电缆。
3.3.2 电缆截面选择根据负荷电流、短路电流等因素，合理选择电缆截面。
四、电气布局4.1 电气主接线4.1.1 电气主接线设计根据负荷性质、负荷等级、负荷增长率等因素，设计电气主接线。
4.1.2 电气主接线设备布置合理布置电气主接线设备，确保安全、可靠、美观。
4.2 配电室4.2.1 配电室设计根据负荷性质、负荷等级、负荷增长率等因素，设计配电室。
4.2.2 配电室设备布置合理布置配电室设备，确保安全、可靠、美观。
4.3 控制室4.3.1 控制室设计根据监控系统、保护装置、自动化装置等因素，设计控制室。
4.3.2 控制室设备布置合理布置控制室设备，确保安全、可靠、美观。
电力工程电缆设计规范
首先，电缆的选型是电力工程中非常重要的一步。
在进行电缆的选型时，需要根据设计的用途、环境条件、负荷情况等因素来选择合适的电缆
型号和规格。
同时，还需要按照电缆的额定电压、额定电流以及线路长度
等指标来确定电缆的截面积，并确保电缆能够满足设计要求。
其次，电缆的敷设也是电缆设计规范中的重要内容。
在进行电缆的敷
设时，需要注意以下几点：首先，电缆的敷设要符合相关的标准和规范，
确保电缆的安全可靠；其次，电缆的敷设要避免与其他设备或管道交叉，
防止相互干扰；最后，电缆的敷设要考虑到维护的便捷性，方便以后对电
缆进行检修和更换。
此外，电缆的连接与接地也是电缆设计规范中需要重视的方面。
在电
缆的连接过程中，需要按照相关规范进行正确的操作，确保电缆的连接牢
固可靠；同时，还需要对电缆进行接地处理，以提高电缆的安全性和稳定性。
电缆的维护也是电缆设计规范中不可忽视的一环，定期的维护检查可
以及时发现电缆存在的问题，避免电缆发生故障。
总结起来，电力工程电缆设计规范主要包括电缆的选型、电缆的敷设、电缆的连接与接地以及电缆的维护等内容。
遵循这些规范可以确保电力工
程中电缆的安全可靠运行，提高电力系统的稳定性和可靠性。
因此，在电
力工程中，合理遵循电缆设计规范是非常重要的。
电厂安装电缆管理制度第一章总则第一条为了规范电厂电缆的安装管理，确保电缆运行的安全可靠性，根据《中华人民共和国电力法》和相关法律法规，制定本制度。
第二条本制度适用于电厂内所有电缆的安装管理工作。
第三条电缆安装应符合相关标准和规范，安装单位应具备相应的资质并按照规范进行施工。
第四条电缆安装过程中需有专人负责监督和检查，确保施工质量和安全。
第五条电缆安装单位应建立健全相关管理制度和记录档案，定期进行检查和维护。
第六条电厂应定期对电缆进行巡检和测试，确保电缆运行的可靠性和安全性。
第七条电缆安装单位和电厂应建立沟通协调机制，共同维护电缆的安装和运行。
第二章电缆安装的基本要求第八条电缆安装应符合相关标准和规范，包括电缆的选型、敷设、连接等。
第九条电缆安装应避免弯曲过小和拉力过大，确保电缆的安全运行。
第十条电缆的敷设应保持一定的间隔，避免相互磨损和干扰。
第十一条电缆连接应采用合适的连接方式，确保连接可靠性和安全性。
第十二条电缆安装应按照施工图纸和规范进行，不得随意更改。
第十三条电缆安装完成后需进行验收检查，确保安全合格后方可投入运行。
第三章电缆安装的施工流程第十四条电缆施工前需进行工程测量和设计，确定敷设路径和连接点。
第十五条电缆敷设时需进行地面准备和铺设保护层，确保电缆的安全性。
第十六条电缆连接前需进行测试和调试，确保连接质量和可靠性。
第十七条电缆完成后需进行验收和记录，建立档案并定期检查和维护。
第四章电缆安装的管理措施第十八条电缆安装单位应建立专门的安装团队，具备相应的技术和经验。
第十九条电缆安装单位应配备相关的施工设备和工具，确保施工质量和安全。
第二十条电缆安装单位应进行员工的安全教育和培训，提升员工的安全意识和技术水平。
第二十一条电厂应定期对电缆进行巡检和测试，发现问题及时处理并记录。
第二十二条电缆安装单位和电厂应建立沟通协调机制，及时解决问题和协商处理。
第五章管理要求和制度落实第二十三条电缆安装单位应制定相关管理制度和操作规程，明确责任和流程。
变电站的电缆敷设与布线电缆敷设与布线是变电站建设中的重要环节，它直接影响着电力系统的安全运行和可靠供电。
在变电站中，电缆是输送电力信号的重要传输介质，其敷设与布线需要精心设计和施工。
本文将就变电站电缆敷设与布线进行深入探讨。
首先，电缆敷设应遵循一定的规范和标准。
在变电站建设中，首先需要进行电缆线路的规划设计，包括线路长度、截面积、敷设方式等。
根据设计方案，确定好电缆的种类和规格，如高压电缆、中压电缆等，以及电缆的承载能力、绝缘等级等技术参数。
只有符合相关标准要求的电缆才能保证电力传输的安全可靠。
其次，电缆敷设需要注意线路的走向和安装方式。
在施工过程中，要确保电缆线路的走向符合设计要求，避免与其他设备或建筑物相互干扰。
同时，电缆的敷设方式也至关重要，可以采用埋地敷设、架空敷设等方式，根据具体情况选择最佳方案。
在敷设过程中，要注意保护电缆的绝缘层，避免受到外界环境的损害。
另外，布线是电缆敷设的延伸环节，它关系到电力系统的运行效率和安全性。
在变电站内部，需要根据各种设备的布局和连接需求，合理设置电缆连接线路。
布线设计要考虑线路长度、电流负荷、电缆截面积等因素，确保线路的稳定性和可靠性。
此外，还要注意线路的防火防爆措施，保障设备和人员的安全。
总的来说，变电站的电缆敷设与布线是一个细致且复杂的工程，需要专业技术人员进行设计和施工。
只有严格按照规范要求进行操作，才能确保电力系统的正常运行和设备的安全使用。
电缆敷设与布线作为电力系统的重要组成部分，应该受到足够的重视和关注，以确保供电的安全稳定。
发电厂、变电所电缆选择与敷设设计规程SDJ 26-89主编部门:能源部西南电力设计院能源部成都勘测设计院批准部门:能源部施行日期:1989年10月中华人民共和国能源部关于颁发《发电厂、变电所电缆选择与敷设设计规程》SDJ26—89的通知能源电规［1989］第89号为适应电力建设发展的需要，我部委托西南电力设计院、成都勘测设计院编制了《发电厂、变电所电缆选择与敷设设计规程》SDJ26—89。
经组织审查，现批准颁发，自发行之日起执行。
各单位在执行过程中如发现有不妥或需要补充之处，请随时函告我部电力规划设计总院、水利水电规划设计总院及负责编制工作的西南电力设计院、成都勘测设计院。
1989年1月26日第一章总则第1.0.1条发电厂、变电所电缆选择与敷设的设计(以下简称电缆设计)，必须执行国家的技术经济政策，应力求做到技术先进、经济合理、安全适用、便于施工和检修维护。
第1.0.2条本规程适用于10～600MW发电厂、电压为35～500kV变电所新建或扩建工程的电缆设计(包括各型电力电缆和控制电缆)。
对其他容量和电压等级以及改建的工程，可参照本规程执行。
第1.0.3条电缆设计除应遵守本规程外，还应符合国家和能源部的现行有关标准的规定。
第二章电缆选择第一节型式第2.1.1条缆芯材质的选择原则：一、控制电缆应采用铜芯。
二、35kV以上高压电缆，励磁回路、移动式设备回路、高温或爆炸场所以及厂用电源回路的电力电缆，应采用铜芯。
其他情况除按技术经济分析确认宜选铜芯者外，都可采用铝芯。
第2.1.2条电力电缆绝缘水平等级的选择原则：一、缆芯相间额定工频电压，不得低于使用回路的工作线电压。
二、缆芯与绝缘屏蔽层(或金属护套)之间的额定电压，应满足所在电力系统中性点接地方式及其运行要求的水平。
在中性点非直接接地系统，当切除单相接地故障时间不超过1min时，可取100%相电压；切除单相接地故障时间在1min至2h以内时，宜取133%相电压。
三、缆芯与绝缘屏蔽层(或金属护套)之间的冲击耐压，应满足系统绝缘配合要求的雷电冲击绝缘水平。
必要时，宜进行验算。
第2.1.3条控制电缆的绝缘水平，不得低于500V额定电压级；当选用全塑绝缘电缆，且可能受外部过电压影响，要求较高绝缘水平时(如在500kV配电装置内敷设等)，宜选用1000V额定电压级。
第2.1.4条自容式充油电缆敷设的最高与最低点间的允许高差，应根据依赖于电缆结构的长期容许最大油压来确定。
粘性油浸纸绝缘电缆敷设的最高与最低点间的允许高差，不应超过表2.1.4所列数值。
表2.1.4 粘性油浸纸绝缘电缆最大允许高差注:对35kV电缆，采取防止油干枯的有效措施时(如使用能补注油的充油式终端等)，最大允许高差可达10m。
当使用场所的高差超过表2.1.4的规定值时，可选择适合高落差的其他型式电缆(如不滴流浸渍纸绝缘或塑料绝缘、橡胶绝缘等)，必要时也可采用设置塞止式接头方式。
第2.1.5条用电设备需经常移动的供电回路，宜采用橡套电缆。
第2.1.6条在高温场所(如锅炉本体等)未具备有效隔热措施时、日光照射场所(如户外主变压器器身、烟囱以及户外架空敷设等)没有遮阳措施时，不宜采用普通型塑料电缆。
在可能被油泡浸的场所，不宜采用橡胶护套电缆。
第2.1.7条塑料电缆选择的基本要求：一、6kV及以上电压回路，不宜采用聚氯乙烯绝缘型，可采用交联聚乙烯绝缘型。
二、重要回路(如电源、厂用干线)或35kV以上电压的交联聚乙烯绝缘电缆，在可能有水浸泡时，宜选择内、外半导电层与绝缘层同时挤出的电缆结构或具有防水层(如铅包、铝包或塑料金属粘结层等)型式。
三、使用于水下时，应具有防水层构造(如铅包、铝包或塑料金属粘结层等)。
四、水平明敷电缆支承架的间距大于400mm，且未能在每隔3m以内距离固定时，应具有铠装。
五、直埋敷设在可能发生位移的土壤中(如软土层、流砂地层、八度及以上地震基本烈度区等，以下同)，或垂直明敷高差过大时(如50m以上)，宜具有钢丝铠装。
六、除本条第三～五项外的情况，可采用无铠装的全塑型式。
第2.1.8条油浸纸绝缘电缆护层选择的基本要求：一、明敷时，不得采用裸铅包，应具有金属铠装；在易受腐蚀环境(如潮湿或空气中含盐雾、二氧化硫等气体成分较多时，以下同)，还应有塑料外护层。
明敷时，尤其户内明敷时，不得选用纤维外被层。
敷设在梯形桥架(以下简称桥架)上时，不宜采用无塑料外护层的钢铠护套。
二、水下敷设或直埋敷设在可能发生位移的土壤中时，应有钢丝铠装；其他情况的直埋敷设时，除用于交流系统的单芯电缆外，可用钢带铠装。
直埋敷设在潮湿或有腐蚀性(如盐碱性等)的土壤中时，应有塑料外护层；其他情况，也可用纤维外被层。
三、穿混凝土管、石棉水泥管敷设时，宜有塑料外护层。
第2.1.9条敷设在易受震动场所并缺乏抗震措施时，不宜采用铅包电缆。
第2.1.10条用于交流系统的单芯电力电缆，不得用钢带铠装，应采用经隔磁处理的钢丝铠装。
第2.1.11条 110kV及以上电压电缆外护层的绝缘水平，不应低于表2.1.11所列数值。
表2.1.11 110kV及以上电压电缆外护层的绝缘水平第2.1.12条用于35kV及以下电压交流系统的电力电缆芯数的选择原则：一、下列情况可采用单芯型：1.同一回路多根电缆的终端头，配置于柜(盘)内较拥挤时；2.在较长线路能免除设置中间接头盒时；3.制造的最大截面三芯电缆，不能满足回路要求的载流能力时。
二、三相四线制系统应采用四芯型，不得用三芯电缆加单芯电缆组合成同一回路的方式。
分支单相回路，可用两芯型。
三、除本条一、二项外的情况，应采用三芯型。
第2.1.13条在需要抑制干扰强度的场所或回路(如位于220kV及以上电压配电装置内、紧靠大电流回路并行敷设且控制回路传输低电平信号时等)，控制电缆应具有金属屏蔽层，或从备用芯中择1芯接地，必要时也可选择线芯对绞型控制电缆。
第2.1.14条分相控制、双重化保护的同一低电平信号回路，或低电平信号与脉冲幅值高的回路(如变换器、跳合闸回路等)，在同一通道中时，不得合用同一根多芯控制电缆。
第2.1.15条与SF6全封闭电器直接相连的充油电缆，必须满足最低工作油压大于SF6全封闭电器的最高气压。
第二节截面第2.2.1条电力电缆缆芯截面选择原则：一、持续工作回路的缆芯最高工作温度，不应超过附录一所列允许值。
二、短路计算用最高温度，不应超过附录一所列允许值。
三、应满足电气回路电压降不超过允许值。
四、铝芯电缆最小截面不宜小于4mm2。
五、大电流回路(如主电源、厂用工作电源)或35kV以上高压电缆，在满足本条第一～三项要求前提下，宜选择经济截面，可按“年费用支出最小”原则确定。
第2.2.2条在运用电缆持续允许载流量表时，按敷设条件一般应考虑下列影响因素予以校正，来计算实际允许载流量。
一、环境温度差异；二、直埋敷设时土壤热阻系数差异；三、多根电缆并行敷设时影响载流量降低；四、电缆敷设于封闭槽盒中时影响载流量降低；五、户外无遮阳架空敷设时影响载流量降低，可取日照量为0.1W/cm2；六、35kV以上高压单芯电缆，金属护层交叉互联接地方式的三个区段长度不均等时，影响载流量降低。
第2.2.3条电缆路径中散热条件不同时，确定允许载流量的原则：一、对运行一段时期后能改变散热条件的短区段(如采取软性耐火材料构筑的阻火墙或阻火段，使用一定时间后在更新时将挪动位置)，可不考虑。
二、除本条第一项外，对重要回路的电缆，宜按其中散热条件最坏区段计；其他回路，可按大于10m区段的最坏散热条件计。
第2.2.4条确定电缆持续允许载流量时，一般情况下可由附录二按使用基本条件选取对应的电缆持续允许载流量值，并依附录三查出需计入项的校正系数值，进行连乘算出。
在附录二、三中未包含时，可按公认的标准计算方法或经由科学试验确定。
第2.2.5条确定电缆载流量用的环境温度，应按使用地区的气象温度并计入实际敷设条件的温升影响。
气象温度应取多年平均值。
一般情况下，宜符合表 2.2.5所列规定。
表2.2.5 确定电缆载流量用的环境温度①、③指最热月的日最高温度平均值。
②当通道设置防火门且正常为关门运行，或缆芯工作温度大于75℃的电缆数量较多时，需计入发热引起的较大温升影响。
第2.2.6条中频(400～500Hz)励磁回路选择非同轴电缆截面时，应考虑交流集肤效应和邻近效应较工频时引起电阻增大对载流量的影响。
当回路工作电流较大时，宜避免选用大截面(如35mm2以上)电缆。
第2.2.7条电缆在短路电流作用的“热-机械”效应影响下，应能保持使用特性不变。
可按附录四计算允许的最小缆芯截面。
第2.2.8条按短路条件选择电缆截面的规定：一、短路电流最大值：1.一般情况，可按三相短路计。
2.宜按工程设计规划容量计，并考虑所在系统的发展远景规划(可依工程建成后5～10年计)。
3.按可能发生最大短路电流的正常接线计，不应考虑仅在切换过程中可能短暂运行的接线方式。
二、短路点：1.对于未超过制造长度的单根电缆回路，应取短路发生在电缆末端；但对长度为200m以内的高压厂用电缆，可取短路发生在电缆回路首端。
2.当电缆线路较长且有中间接头时(如火电厂厂房至岸边水泵房回路等)，应取短路发生在每一电缆线段缩减截面的首端；当电缆线段的截面相同时，可取短路发生在第二段电缆的首端，即第一个中间接头处。
3.无中间接头的并联同一回路电缆，短路点宜取在并列点之后。
三、短路切除时间：1.3～6kV厂用电动机馈线，应按主保护动作时间加相应的断路器全分闸时间计。
2.本条上述第1项外的其他回路，宜按后备保护动作时间加相应的断路器全分闸时间计。
第2.2.9条电力电缆金属屏蔽层的有效截面，宜满足各种可能运行方式下(如中性点不直接接地系统中不同地点的两相接地短路)该屏蔽层短时温度最高不超过150℃(聚氯乙烯外护层)或140℃(聚乙烯外护层)原则确定。
第三章单芯电缆主要附件选择和配置第一节一般规定第3.1.1条用于交流系统的单芯电力电缆金属护层，必须不少于1处直接接地。
距该接地处沿线金属护层上任一点的正常感应电压，不应大于50V；只有当采取不能任意接触的安全措施时，可不超过100V。
第3.1.2条交流系统中单芯电力电缆金属护层接地方式的选择原则：一、线路距离很短且年利用率很低(如备用回路等)或传输容量很小时，可采取两端直接接地(或称全接地)，见图3.1.2(1)所示。
二、线路距离不很长时，宜采取一端直接接地，见图3.1.2(2a)或(2b)所示。
图3.1.2(1) 全接地ED —终端头图3.1.2(2) 一端直接接地ED—终端头；NJ —普通接头如电缆直接与架空线路连接，该直接接地端宜在靠架空线路侧。
三、线路较长时，可设置绝缘接头，使电缆金属护层分隔，并对每三个分隔区段构成的单元采取交叉互联接地，见图3.1.2(3)所示。
