箱变选型方案1. 引言在电力输配系统中，箱变（也称变电站）是起到电源输送、电能分配、电能转换作用的重要组成部分。
箱变选型方案的制定对于电力系统的运行稳定性和经济性具有重要影响。
本文将介绍箱变选型的基本原则、选型方法以及具体的选型方案。
2. 箱变选型的基本原则箱变选型的基本原则是合理适用、经济可行和可靠安全。
具体而言，箱变选型应考虑以下几个方面：2.1 负载需求首先，需要充分了解负载需求，包括各类负载的电流、功率因数、运行时间等参数。
根据负载需求，确定箱变的额定容量。
2.2 运行环境其次，要考虑箱变所处的运行环境，包括海拔高度、环境温度、湿度等因素。
根据环境条件选用适当的绝缘材料和冷却方式。
2.3 经济性在满足负载需求和运行环境的前提下，尽量选择经济性较好的箱变。
经济性包括购买成本、运行维护成本、能源消耗等方面。
综合考虑这些因素，选择具有较低综合成本的箱变。
2.4 扩展性考虑到未来负荷增长的可能性，选型方案还应具备一定的扩展性。
合理预留一定的负载余量和接线余量，方便后续的扩容和改造。
3. 箱变选型的方法箱变选型的基本方法是根据负载需求和运行环境，结合经济性和扩展性的原则，进行综合评估和比较。
具体而言，可以按照以下步骤进行：3.1 数据收集收集负载需求和运行环境的数据，包括负荷曲线、功率因数、运行时间等负载需求数据，以及环境温度、湿度、海拔高度等环境数据。
3.2 计算负载容量根据负载需求数据，计算出需要的箱变容量。
考虑到负载的不确定性和未来扩展性，可适当提高容量。
3.3 经济性评估评估不同箱变方案的经济性，考虑购买成本、运行维护成本和能源消耗等因素。
可以利用成本模型和能耗模型进行定量评估，并结合经验判断进行综合比较。
3.4 扩展性考虑根据负荷增长的预估和未来扩展的需求，考虑选型方案的扩展性。
合理预留负载和接线余量，方便后续的扩容和改造。
3.5 安全可靠性评估对选定的箱变方案进行安全可靠性评估，包括电气安全、防护措施、可靠性指标等。
1250KV A箱变选型及技术要求一、选型依据按照国家现行的有关规范、规程及相关行业标准；《电力变压器》GB1094-1996《高压/低压预装箱式变电站选用导册》DJ/T537-2002《3~110KV高压配电装置设计规范》GB50060-1992《供配电系统设计规范》GB50052-1995《低压配电设计规范》GB50054-1995《外壳防护等级（IP代码）》GB4208-1993《交流电气装置的接地》DL/T621-1997及有关设计规范及标准图集二、主要电器设备、材料的选型：1、低压柜型式为GGD2-型2、变压器：干式SCB11-12503、10KV负荷开关：SF6-12KV-630A4、低压断路器：智能框架断路器，塑壳断路器5、电力电缆：ZRYJV22-8.7/15KV6、详见附表一三、计量、保护1、根据国家电价政策，实行分类计量。
计量二次电压回路和计量二次电流回路采用4mm平方铜芯硬线，其中电流回路接地线每相需单独回放。
2、变压器10KV高压侧采用负荷开关+熔断器组进行保护，低压侧采用空气断路器进行保护。
3、为防止雷电波浸入引起过电压的危害，在高、低压侧均设避雷器进行保护。
四、无功补偿1、采用低压集中自动补偿方式，在箱变低压侧设置无功功率自动补偿装置，要求补偿后的功率因数在0.9以上。
2、电网公共连接点电压正弦波畸变率和用户注入电网德谐波电流不得超过国家标准《GB/T14549-93》的规定。
3、用户的非线性阻抗特性的用电设备接入电网运行所注入电网的谐波电流和引起公共连接点电压正弦波畸变率超过标准时，用户必须采取措施予以消除。
五、接地、封堵1、变压器中性点、所有电气设备的外壳等均应可靠地，接地网的工频接地电阻不大于1欧。
电缆施放完毕后应对电缆沟进入箱变处进行防火封堵，电缆刷防火涂料，防火封堵材料和防火涂料性能应符合《GA161-1997》标准。
六、其它1、箱体参照国标通用型号，电气元件选型参照相关样本，性能要求达到或优于造型的电气性能均可选用。

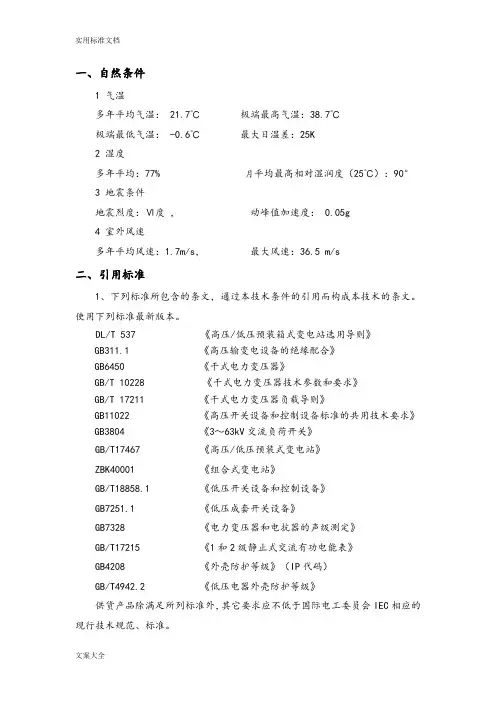

箱式变压器的技术要求1参考标准1.1除非另有规定，否则相关标准、规范和指南中规定的合同设备，包括卖方从其他制造商处购买的设备和附件，应符合标准、规范和指南的最新版本或修订版，包括投标时生效的任何修订或增补。
1.2除非另有规定，合同设备应符合以下适用的最新版本标准和国际单位制(SI)。
当标准不一致时，以较高的标准为准。
供应商提供的产品应符合以下标准:GB6450-如果标准不一致，应以较高的标准为准。
供应商提供的产品应符合以下标准:GB6450:安装现场箱式变电站数量注1京都沂河市注:每个箱式变电站的变压器均配有温控显示装置。
3技术条件3.1工作和环境条件A)安装位置:b)室外集装箱堆场的高度:低于1000m c)环境温度:最高温度:40℃最低温度:-25℃最高月平均温度:35℃最高年平均温度——每个箱式变电站都配有温度控制显示装置。
3技术条件3.1工作和环境条件A)安装位置:b)室外集装箱堆场的高度:低于1000m c)环境温度:最高温度:40℃最低温度:-25℃最高月平均温度:最高年平均温度35℃；a .一般检查；B.绝缘测试；C.温升试验；D.机械测试；E.主回路电阻测量；F.动态热稳定性试验:G.关井和关井能力测试；H.保护等级检查；一、防雨试验；J.噪声测量；K.外壳机械强度试验；长度SF6设备年漏风率和含水量的检测5.2工厂测试项目a .一般检查b .机械操作和机械性能测试c .工频耐压测试d .仪器、指示元件的检查等。
5.3现场交接测试项目a .机械操作测试b .绝缘测试c .测量保护和监控装置的验证d .开启和关闭测试e .辅助电路绝缘测试f .相位检查g .保护等级验证6包装，运输6.1包装6.1.1供应商必须根据国家标准和需方的实际运输条件包装预装的箱式变压器和所有部件。
并妥善包装整套安装、使用和维护说明、产品合格证、产品外观和工厂图纸、运输尺寸图、产品拆卸清单、装箱单、铭牌图或铭牌标志图以及备件清单，以防止受潮。
箱式变压器技术规范1、总则1.1箱式变电站型号为ZBW -1250/6，数量为1台。
1.2高压一次供电系统按照终端供电方式，低压侧供电采用三相五线（TN-S系统），设PE、N排。
.3箱式变电站应符合《高压/低压预装式变电站》中华人民共和国国家标准GB/T 17467-2002，GB3906-2006《3-35KV开关成套设备》，GB7251-2005《低压开关成套设备》，防护等级不低于IP33。
、箱体总体结构2.1箱体由独立的高压室、变压器室、低压室组成，成目字形布置，低压室带操作走廊（带检修人孔）。
2.2箱式变电站外壳采用景观式箱体, 外形美观大方,箱体底框采用优质槽钢焊接而成，箱体应有足够的机械强度，在运输及安装中不变形。
2.3箱体为户外式，能防雨、防晒、防锈、防尘、防潮，外壳为不锈钢板（1.5mm）结构。
2.4变压器室、高压室、低压室均有自动照明装置，变压器室有温控自动排风装置。
.5箱体金属框架应有良好的接地，有接地端子，并标明接地符号。
3、变压器、.1变压器选用保定天威SGB10-1250/6/0.4干式变压器1台，6±2*2.5%，联结组别Dyn11,短路阻抗6%。
3.2主母排A、B、C三相套绝缘套管。
3.3变压器室采用自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统和对变压器高温保护功能。
4、低压室4.1低压室内的成套开关设备采用抽屉式柜型.断路器采用北京施耐德MW型和NSE型.MW型断路器,NSE具有可调整功能.低压总开关In=2000A，进线柜内设有内部计量装置，电度表为DT862-4, 低压出线开关为RMM1系列产品,具体规格大小见一次方案图。
4.2电流互感器型号：采用LMK-0.5型。
4.3电容补偿容量为360kvar,分12路，采用手动和自动补偿方式,具体元器型号规格见一次方案图4.4母线低压侧采用三相五线制，A、B、C相汇流母线和PE、N排采用铜母排TMY-3*[2*（100*10）]+ 2*（100*10）。

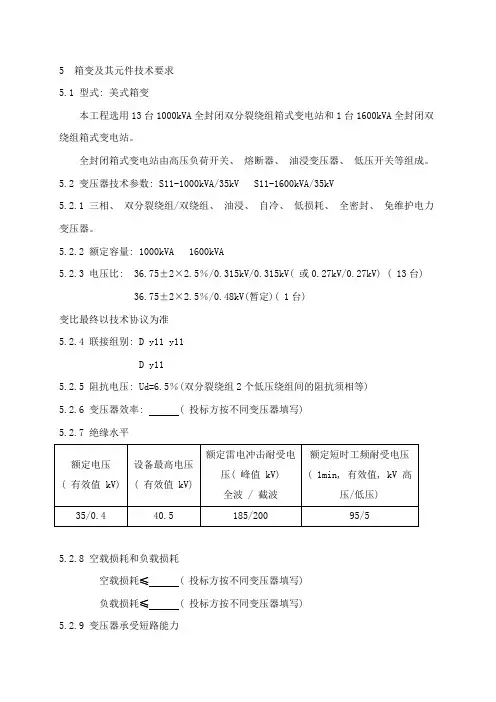

5 箱变及其元件技术要求5.1 型式: 美式箱变本工程选用13台1000kVA全封闭双分裂绕组箱式变电站和1台1600kVA全封闭双绕组箱式变电站。
全封闭箱式变电站由高压负荷开关、熔断器、油浸变压器、低压开关等组成。
5.2 变压器技术参数: S11-1000kVA/35kV S11-1600kVA/35kV5.2.1 三相、双分裂绕组/双绕组、油浸、自冷、低损耗、全密封、免维护电力变压器。
5.2.2 额定容量: 1000kVA 1600kVA5.2.3 电压比: 36.75±2×2.5％/0.315kV/0.315kV( 或0.27kV/0.27kV) ( 13台) 36.75±2×2.5％/0.48kV(暂定)( 1台)变比最终以技术协议为准5.2.4 联接组别: D y11 y11D y115.2.5 阻抗电压: Ud=6.5％(双分裂绕组2个低压绕组间的阻抗须相等)5.2.6 变压器效率: ( 投标方按不同变压器填写)5.2.7 绝缘水平5.2.8 空载损耗和负载损耗空载损耗≤ ( 投标方按不同变压器填写)负载损耗≤ ( 投标方按不同变压器填写)5.2.9 变压器承受短路能力按现行国家标准执行, 并提供承受短路能力的校核计算保证书。
35kV 短路水平按照31.5kA。
5.2.10 变压器油: 采用新疆45＃克拉玛依油。
5.2.11 声级水平: 小于55dB。
5.2.12 冷却方式: ONAN。
5.2.13 变压器其它参数如额定短时耐受电流、额定峰值耐受电流、雷电耐受电压、温升等均按现行国家标准执行。
5.2.14 升压箱变: 35kV高压侧系统中性点接地方式为中性点经电阻接地( 暂定) ; 低压侧为中性点不接地系统。
5.2.15 结构要求:1) 结构型式: 全密闭式。
2) 变压器外壳喷涂进口防紫外线面漆, 外观按业主要求的标识和颜色喷涂。
3) 变压器铁芯采用冷轧硅钢片。

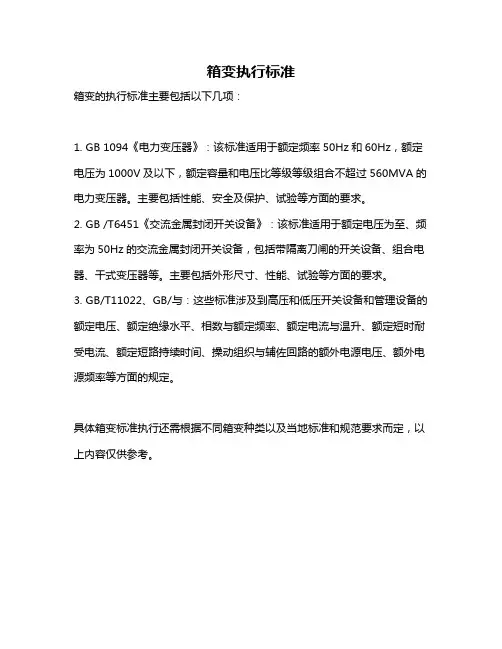

箱变执行标准
箱变的执行标准主要包括以下几项：
1. GB 1094《电力变压器》：该标准适用于额定频率50Hz和60Hz，额定电压为1000V及以下，额定容量和电压比等级等级组合不超过560MVA的电力变压器。
主要包括性能、安全及保护、试验等方面的要求。
2. GB /T6451《交流金属封闭开关设备》：该标准适用于额定电压为至、频率为50Hz的交流金属封闭开关设备，包括带隔离刀闸的开关设备、组合电器、干式变压器等。
主要包括外形尺寸、性能、试验等方面的要求。
3. GB/T11022、GB/与：这些标准涉及到高压和低压开关设备和管理设备的额定电压、额定绝缘水平、相数与额定频率、额定电流与温升、额定短时耐受电流、额定短路持续时间、操动组织与辅佐回路的额外电源电压、额外电源频率等方面的规定。
具体箱变标准执行还需根据不同箱变种类以及当地标准和规范要求而定，以上内容仅供参考。
10kV欧式箱变技术规范工程项目：当铺地园区改造工程2013年7月目录1．总则 (1)2. 参照标准 (1)3、主要技术条件 (2)4、各元件电气性能要求 (5)5、箱体及接地 (8)6.零配件要求 (9)7.监督制造 (9)8．试验 (10)9.包装、运输 (11)10.供货范围 (12)11.厂商应提供的技术文件 (12)1．总则1.1本规范书只适用于本次招标的10kV欧式箱变，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 要求投标人（以下简称为卖方）仔细阅读本技术招标书（以下简称为本标书）。
卖方提供的设备应不低于本标书中规定的要求。
1.3 要求卖方在投标文件中提供有关资格文件，否则视为非应答投标文件。
详见招标文件商务部分。
1.4 卖方应对标书作出书面应答。
如有异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
如无异议，必须在技术差异表中明确注明无异议。
1.5 本标书所提供的技术指标与卖方投标的指标不一致时，采用较高指标，并以此作为验收依据。
1.6 卖方所提供的组件或附件如需向第三方外购时, 卖方应对质量负责,并提供相应的出厂和验收证明及相关技术文件。
1.7 卖方应有有效质量保证体系。
1.8 本技术条件书经双方确认签字后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.9 本技术规范未尽事宜, 由买、卖双方协商确定。
2. 参照标准标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于标书规定的标准，并从需方处获得书面的认可才能使用。
