高压电缆设备终端的分类及其选型原则解析

高压电缆分类1. 概述高压电缆是一种用于输送高电压电能的重要电力设备。

它广泛应用于电力输配系统、工业生产过程、铁路和地铁等领域。

不同于低压电缆，高压电缆在设计、制造和安装方面都存在特殊要求。

为了满足不同场景的需求，高压电缆可以被划分为不同的分类，以适应不同的工作环境和电气性能要求。

2. 分类依据高压电缆的分类可以根据多个因素进行，包括电气性能、绝缘材料、导体材料、结构等。

下面将对每个分类依据进行详细介绍。

2.1 电气性能高压电缆的电气性能是衡量其适用范围的重要指标之一。

根据电缆的耐压等级，可以将高压电缆划分为以下几类：•低压电缆：额定电压一般在1kV以下；•中压电缆：额定电压一般在1kV到35kV之间；•高压电缆：额定电压一般在35kV到220kV之间；•超高压电缆：额定电压大于220kV。

2.2 绝缘材料绝缘材料对电缆的电气性能和安全可靠性有重要影响。

根据绝缘材料的不同，高压电缆可以分为以下几类：•橡皮绝缘电缆：采用橡胶作为绝缘材料，适用于一般工业场合；•导电胶绝缘电缆：采用导电胶作为绝缘材料，具有良好的耐热性能；•XLPE绝缘电缆：采用交联聚乙烯作为绝缘材料，具有优异的电气特性和抗剥离性能；•油浸纸绝缘电缆：采用油浸纸作为绝缘材料，适用于大容量的输电线路。

2.3 导体材料导体材料决定了高压电缆的导电性能和耐电流能力。

常见的导体材料有以下几种:•铜导体电缆：采用纯铜或铜合金作为导体材料，具有优良的导电性能和机械强度；•铝导体电缆：采用纯铝或铝合金作为导体材料，相比铜导体电缆更轻巧，但导电性能稍差；•铜铝混合导体电缆：采用铜铝复合导体材料，综合了铜导体和铝导体的优点，适用于长距离输电。

2.4 结构高压电缆的结构设计对其机械性能和电气性能都有重要影响。

根据结构特点，高压电缆可以分为以下几类：•单芯电缆：只有一个电流传导芯，主要用于直流输电和输电距离较短的交流输电；•多芯电缆：具有多个电流传导芯，适用于交流输电和需要同时传输多个信号的场合；•屏蔽电缆：在绝缘层外包覆屏蔽层，用于减少电磁干扰；•阻燃电缆：采用阻燃材料制造，具有较高的安全性能。

高压低压配电柜的电缆选择和敷设技巧电力系统中高压低压配电柜的电缆选择和敷设技巧是保证电力传输安全和正常运行的重要环节。

本文将探讨高压低压配电柜电缆的选择标准和敷设技巧，以帮助读者更好地了解和应用这方面的知识。

一、电缆选择标准1.电压等级选择高压低压配电柜的电缆选择首先考虑的是电压等级。

根据工程要求和设计标准，确定配电柜的电缆电压等级。

通常情况下，高压电缆的电压等级为10kV以上，低压电缆的电压等级为1kV以下。

2.导体材质选择导体材质的选择直接影响电缆的导电性能和使用寿命。

根据工程要求和环境条件选择合适的导体材质，一般可分为铜导体和铝导体两种。

铜导体具有良好的导电性能和耐腐蚀性，适用于长距离输电和大电流负荷。

铝导体则更轻便、价格更低廉，适用于中小功率电缆的敷设。

3.绝缘材料选择绝缘材料是保证电缆绝缘性能和安全运行的关键。

根据工程要求和环境条件选择合适的绝缘材料，一般可分为聚氯乙烯（PVC）绝缘和交联聚乙烯（XLPE）绝缘两种。

PVC绝缘适用于低压电缆，XLPE绝缘适用于高压电缆。

4.屏蔽和护套选择屏蔽和护套是保护电缆免受外界干扰和物理损伤的关键。

根据工程要求和环境条件选择合适的屏蔽和护套材料。

在某些特殊环境下，可能需要使用金属护套来提供更好的电磁干扰屏蔽和机械保护。

二、电缆敷设技巧1.敷设路径选择选择合理的敷设路径可以减少电缆的损坏和维护隐患。

要避免与其他电缆或管道交叉，尽量避开潮湿、腐蚀和高温等环境。

在敷设时，要注意保持电缆的最小弯曲半径，避免弯曲过小造成电缆折损。

2.敷设方式选择根据工程要求和电缆特性选择合适的敷设方式。

常见的敷设方式包括直埋、电缆槽道、电缆沟槽和电缆桥架等。

根据具体情况选择合适的敷设方式，确保电缆的安全敷设和维护。

3.连接技巧电缆的连接技巧对于保证电力系统的正常运行至关重要。

在连接电缆时，要确保连接点的良好接触和稳定性。

使用合适的连接器和绝缘材料，避免电缆接头处出现氧化、松动等问题，确保电力传输的稳定性和安全性。

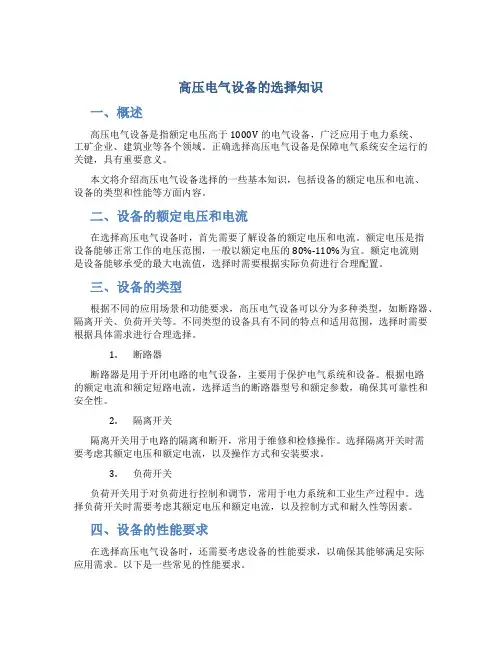

高压电气设备的选择知识一、概述高压电气设备是指额定电压高于1000V的电气设备，广泛应用于电力系统、工矿企业、建筑业等各个领域。

正确选择高压电气设备是保障电气系统安全运行的关键，具有重要意义。

本文将介绍高压电气设备选择的一些基本知识，包括设备的额定电压和电流、设备的类型和性能等方面内容。

二、设备的额定电压和电流在选择高压电气设备时，首先需要了解设备的额定电压和电流。

额定电压是指设备能够正常工作的电压范围，一般以额定电压的80%-110%为宜。

额定电流则是设备能够承受的最大电流值，选择时需要根据实际负荷进行合理配置。

三、设备的类型根据不同的应用场景和功能要求，高压电气设备可以分为多种类型，如断路器、隔离开关、负荷开关等。

不同类型的设备具有不同的特点和适用范围，选择时需要根据具体需求进行合理选择。

1.断路器断路器是用于开闭电路的电气设备，主要用于保护电气系统和设备。

根据电路的额定电流和额定短路电流，选择适当的断路器型号和额定参数，确保其可靠性和安全性。

2.隔离开关隔离开关用于电路的隔离和断开，常用于维修和检修操作。

选择隔离开关时需要考虑其额定电压和额定电流，以及操作方式和安装要求。

3.负荷开关负荷开关用于对负荷进行控制和调节，常用于电力系统和工业生产过程中。

选择负荷开关时需要考虑其额定电压和额定电流，以及控制方式和耐久性等因素。

四、设备的性能要求在选择高压电气设备时，还需要考虑设备的性能要求，以确保其能够满足实际应用需求。

以下是一些常见的性能要求。

1.绝缘性能高压电气设备的绝缘性能是其安全可靠运行的关键。

选择设备时需要关注其绝缘强度和绝缘阻抗，以及绝缘材料的质量和耐久性。

2.过载能力设备的过载能力是指设备长时间工作时能够承受的最大负荷。

选择设备时需要考虑负载变化和瞬时过电流的影响，确保设备能够稳定工作。

3.故障恢复能力在电气系统中，设备故障是难以避免的，因此设备的故障恢复能力也是选择的重要考虑因素。

高压电缆选型[技巧]按照以下情况而定:1 根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式(如聚氯乙烯、交链聚乙、橡胶绝缘烯等);2 根据电缆的敷设环境，选择电缆外壳保护方式(如钢带铠装、钢丝铠装等);3 根据电缆使用的电压等级，选择电缆的额定电压;4 根据电缆回路额定电流，选择电缆的截面。

5 所谓10KV电缆选型不考虑载流量，是指该供电系统的短路电流热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面)，在此截面的载流量范围内，无论负荷电流的大小，都是按热稳定最小截面选择电缆。

但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量，当然还是需要考虑载流量的。

10kv高压电缆载流量表如下:向左转|向右转导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

高压电缆选型[技巧]按照以下情况而定:1 根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式(如聚氯乙烯、交链聚乙、橡胶绝缘烯等);2 根据电缆的敷设环境，选择电缆外壳保护方式(如钢带铠装、钢丝铠装等);3 根据电缆使用的电压等级，选择电缆的额定电压;4 根据电缆回路额定电流，选择电缆的截面。

5 所谓10KV电缆选型不考虑载流量，是指该供电系统的短路电流热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大(如180或240平方毫米截面)，在此截面的载流量范围内，无论负荷电流的大小，都是按热稳定最小截面选择电缆。

但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量，当然还是需要考虑载流量的。

10kv高压电缆载流量表如下:向左转|向右转导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如:2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

高压电缆选用导则目次1 范围2 引用标准3 电缆和附件的额定电压4 使用条件5 电缆绝缘水平选择6 电缆绝缘种类、导体截面和结构的选择7 电缆终端的选择附录A（提示的附录）单芯电缆外护套过电压保护方案中华中民共和国电力行业标准高压电缆选用导则Guide to the selecion of high-voltage cables1 范围本标准适用于交流50H Z、额定电压1kV以上三相交流系统的各种类型电力电缆及其终端。

本标准就电缆及其附件的使用条件、绝缘水平、结构型式、导体截面的选择提供指导。

此外，也概要地提供了为选择合适电缆及其终端所必需的一些资料。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列最新版本的可能性。

GB 2952——1989 电缆外护层GB/T 3956——1997 电缆的导体GB9326——1988 交流330kV及以下油纸绝缘自容式充油电缆及附件GB 11017——1989 额定电压110kV铜芯铝芯交联聚乙烯绝缘电力电缆GB12706——1991 额定电压35kV及以下铜芯铝芯塑料绝缘电力电缆JB 7829——1995 额定电压26/35kV及以下电力电缆户内型户外型热收缩终端JB/T 8503.1——1996 额定电压26/35kV以及以下塑料绝缘电力电缆户内型、户外型预制件安装配式终端。

IEC 60840——1999 额定电压30kV（U m=36kV）以上至150KV（错误！链接无效。

）挤包绝缘电缆及其附件——试验方法和要求。

IEE std 48——1996 2.5kV~765 kV交流电缆终端的试验方法和要求。

3 电缆和附件的额定电压3.1 在本标准中以U0、U表示电缆和附件的额定电压，以U m表示电缆运行最高电压；以U p1和U p2分别表示其雷电冲击和操作冲击绝缘水平。

高压电缆选用导则(电缆类型和导体截面选择)
1绝缘类型选择
1.1 油纸绝缘电缆具有优良的电气性能,使用历史悠久，一般场合下均可选用。

对低中压(35kV及以下)，如电缆落差较大时，可选用不滴流电缆；63kV.HOkV可选用自容式充油电缆；220kV及以上优先选用自容式充油电缆。

1.2 由于聚乙烯绝缘电缆(PVe)介质损耗大，在较高电压下运行不经济，故只推荐用于IkV及以下线路。

1.3 对于6~110kV交联聚乙烯电缆(XLPE),因有利于运行维护，通过技术经济比较后，可因地制宜采用；但对22OkV及以上电压等级的产品，在选用时应慎重。

1.4 乙丙橡胶绝缘电缆(EPR)适用于35kV及以下的线路。

虽价格较高，但耐湿性能好，可用于水底敷设和弯曲半径较小的场合。

2导体截面选择
2.1 导体材料可根据技术经济比较选用铜芯或铝芯。

2.2 导体截面应根据输送容量从有关电缆结构给出的标准截面中选择，或向厂商提出特殊订货。

3交联聚乙烯电缆金属屏蔽层截面选择
3.1 为了使系统在发生单相接地或不同地点两相接地时，故障电流流过金属屏蔽层而不至将其烧损，该屏蔽层最小截面宜满足表5要求。

3.2 对于IlOkV及以上单芯交联聚乙烯电缆，为减少流经金属屏蔽层的接地故障电流，可加设接地回流线，该回流线截面应通过热稳定计算确定。

高压电缆常见规格型号汇总（附选型指南）高压电缆是指传输1KV-1000KV之间的电力电缆，结构从内到外依次是：导体、绝缘、内护层、填充料、常见的规格型号有：NA-YJV、NB-YJV、WDZB-YJLY23、WDZA-YJLY23、WDZC-YJLY23、WDZA-YJY23、WDZB-YJY23、WDZC-YJY23等，下面将详细为大家介绍高压电缆常见的型号与用途。

NA-YJV，NB-YJV名称：交联聚乙烯绝缘聚氯乙烯护套A（B）类耐火电力电缆用途：敷设于对耐火有要求的室内、隧道及管道中VV、VLV名称：铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆用途：敷设于室内、沟道、隧道或者户外托架敷设NA-VV、NB-VV名称：聚氯乙烯绝缘聚氯乙烯护套A（B）类耐火电力电缆用途：敷设于对耐火有要求的管道、隧道、室内中WDZB-YJLY23、WDZA-YJLY23、WDZC-YJLY23、WDZA-YJY23、WDZB-YJY23、WDZC-YJY23名称：交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆用途：适用于对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设NA-YJV22、NB-YJV22名称：交联聚乙烯绝缘钢带铠装聚氯乙烯护套A（B）类耐火电力电缆用途：对耐火有要求的埋地敷设，不适用于管道内敷设ZA-YJV、ZA-YJLV、ZC-YJV、ZC-YJLV、ZB-YJV、ZB-YJLV 名称：交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆用途：可敷设于对阻燃有要求的室内、隧道及管道中了解了高压电缆的常见型号后，高压电缆如何选型呢？高压电缆的选型主要与敷设手段、周边环境有关。

埋地式：指将高压电缆直接敷设于地下，此种敷设法美观度强，不影响交通与市容。

由于地下环境复杂，有着腐蚀、机械破坏、压力等诸多不稳定因素，适合使用带外保护层的铠装电缆。

架空式：指通过电线杆敷设高压电缆，此种电缆架设方式多采用在城市边缘，无居住区且地面平整地带。

⾼压配电装置及电缆的选择⾼压配电装置及电缆的选择⼀⾼压配电装置的选择1、选择原则根据环境和供电要求，确定其型式和参数是⾼压配电装置选择的主要能容。

⾼压配电装置的型式应符合《煤矿安全规程》第四百四⼗四条规定。

配电装置电⽓参数选择应符合下述条件： 1）按正常条件选择额定电压和额定电流井下⾼压配电装置的额定电压V N 应与井下⾼压⽹络的额定电压等级相等，即设备的额定电压不应⼩于其装设处的额定电压。

井下⾼压配电装置的额定电流I N 不应⼩于其所控制的设备或线路的长时间最⼤⼯作电流I ca ，即I N ≥I ca 2）冻稳定和热稳定校验 3）断流能⼒的校验下⾯对KBSGZY-1000和KBSGZY-500移动变电站的⾼压配电装置的选择。

由于这4太移动变电站均设于采区变电所内，按《煤矿安全规程》第四百四⼗四条规定应选隔爆型。

（1）按额定参数选择《煤矿井下技术规定》中规定：井下⽤移动变电站，动⼒变压器⾼压侧应有短路，过负荷和⽆压释放保护;供给移动变电站的⾼压馈电线还应有电缆监视保护。

BGP-6、BGP3-6A 、BGP5-6型等⾼压隔爆配电箱均符合要求；考虑到运⾏、维护⽅便，使⽤安全可靠，我们选⽤BGP5-6型带真空断路器的隔爆配电箱。

（⼀）KBSGZY-1000型移动变电站⾼压配电箱的选择 1. 配电装置额定电压：选定为6KV2. 配电装置额定电流应⼤于移动变电站的最⼤长时⼯作电流。

移动变电站最⼤长时⼯作电流即额定电流I N,T 为N,T S I =N,TI 96.2A ==S N,T ──变压器额定容量，KV*AV N,T ──变压器⾼压侧额定电压，KV由上式的计算我们选BGP5-6\100型隔爆真空配电器两台，其主要参数见表（⼆）KBSGZY-500型移动变电站⾼压配电箱的选择 1.额定电压选定为6KV2.额定电流应⼤于变压器的额定电流即最⼤长时⼯作电流。

N,T5000*I 48.1KV A A ==我们选BGP5-6\50型真空隔爆配电装置箱两台。

10kv电缆的选型主要需要考虑以下几个因素：
1. 电缆的额定电压：这需要符合电力系统的要求。

在中性点非有效接地系统中，额定电压通常比系统的相电压高一档。

例如，10kV系统通常选用8.7/10kV电缆。

而在C类系统中，允许单相接地长期运行时，额定电压应选用系统的线电压。

例如，在6kV系统中选用6/6kV电缆。

2. 电缆的绝缘方式：根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式，比如聚氯乙烯、交链聚乙、橡胶绝缘烯等。

3. 电缆的截面积：选用电缆的截面积的大小是根据电流的大小来选定的。

例如，如果10kV,250KVA变压器需要选用电缆，计算电流大概有400A，可以使用YJV-223*240电缆。

4. 电缆的型号：10kv高压电缆型号主要有以下几种：普通型号:YJV、YJVLV、YJV22、YJLV22、YJV32、YJLV32。

阻燃型号:ZR-YJV、ZR-YJVLV。

以上信息仅供参考，具体选型还需要根据实际情况和专业知识进行判断。

高压、低压电缆的选择标准和方法高、低压电缆的选择原则、方法选择电缆截面的一般原则为了做到供电上的安全、可靠、经济和技术合理，导线截面应按下列原则确定：（1）按长时允许负荷电流选择导线截面。

使导线在最大负荷下长时工作而不过热，即不超过其长时允许温度。

（2）按允许电压损失选择导线截面。

使受电端有足够的电压以保证供电质量。

（3）按经济电流密度选择导线截面。

使输电线路的年运行费用最低，达到经济供电的目的。

（4）按机械强度选择导线截面。

避免在运行或安装过程中断线，或因受砸压而损坏，以保证供电的安全运行。

（5）按短路时的热稳定条件选择导线截面。

时导线通过短路电流时不致超过其短时允许温度。

高压电缆图0.jpg选择电缆截面的方法（1）低压电缆截面的选择方法对于负荷电流大、线路长的干线电缆，其电压损失是主要矛盾，因此应按正常工作时的允许电压损失初选其截面。

对于经常移动的橡套电缆支线，应按机械强度初选其截面。

对于电流虽然较大，但是线路较短，又不经常移动的电缆，应按长时允许电流初选其截面。

初选出的电缆截面还应按其它条件进行校验。

在校验时由于低压电网短路电流较小，保护装置一般又瞬时动作，所以短路时的热稳定性一般均满足要求，可不必考虑。

但是当采用熔断器保护时，熔体的额定电流应与电缆截面相配合，否则会使电缆过热。

对于干线电缆，不必校验机械强度。

低压电缆一般不按经济电流密度选择截面。

因为低压线路短、年利用小时数较小，对供电经济影响不大。

（2）高压电缆截面的选择方法由于电缆的散热条件差，高压线路短路电流又大，因此短时间大的短路电流通过时，会使电缆芯线的温度超过其绝缘材料的短时允许温度，而受到损坏。

所以高压电缆必须考虑短路时的热稳定性。

一般高压电缆的截面按经济电流密度选择，按长时允许电流、允许电压损失和短路时的热稳定条件校验。

因为高压电缆不经常移动，而且多为铠装电缆，其本身机械强度较高，所以高压电缆不必校验机械强度。

高压单芯电缆图.jpg低压电缆主芯线截面的选择低压电缆主芯线截面必须满足以下几个条件：（1）正常工作时，电缆芯线的实际温度应不超过电缆的长时允许温度，所以应保证流过电缆的最大长时工作电流不得超过其允许持续电流。

高压电缆选用导则（电缆终端的选择）
1终端额定电压选择
终端的额定电压等级及其绝缘水平，应不低于所连接电缆的额定电压等级及其绝缘水平。

2户外终端的外绝缘选择
户外终端的外绝缘应满足所设置环境条件（如污秽、海拔高度等）的要求，并有一个合适的泄漏比距。

3终端的结构型式选择
终端的结构型式，与电缆所连接的电气设备的特点必须相适应，与充油电缆连接的SR组合电器（简称GlS）终端应具有符合要求的接口装置。

4对电缆终端的机械强度的要求
电缆终端的机械强度，应满足使用环境的风力和地震等级的要求，并考虑引线的载荷。

10kV电⼒电缆线路电缆设计选择原则1 、选择原则（1）电⼒电缆选⽤应满⾜负荷要求、热稳定校验、敷设条件、安装条件、对电缆本体的要求、运输条件等。

（2）电⼒电缆采⽤交联聚⼄烯绝缘电缆。

（3）电缆截⾯的选择，应在不同敷设条件下电缆额定载流量的基础上，考虑环境温度、并⾏敷设、热阻系数、埋设深度等因素后选择。

（4）对于 1000m＜海拔≤4000m 的⾼海拔地区，由于温度过低，会使电⽓设备内某些材料变硬变脆，影响设备的正常运⾏。

同时由于昼夜温差过⼤，易产⽣凝露，使零部件变形、开裂等。

因⽽，⾼原地区电缆设备选型应结合地区的运⾏经验提出相应的特殊要求，需要校验其电⽓参数或选⽤⾼原型的电⽓设备产品，交联聚⼄烯绝缘电⼒电缆的最低长期使⽤温度为-40℃。

2 、环境条件电缆型号选择10kV 电⼒电缆线路⼀般选⽤三芯电缆，电缆型号、名称及其适⽤范围如下表所⽰。

3、电缆导体材质选择电缆导体可选⽤铜或铝等材质。

但以下情况应选⽤铜导体：（1）重要电源、移动式电⽓设备等需保持连接具有⾼可靠性的回路。

（2）振动剧烈、有爆炸危险或对铝有腐蚀等严酷的⼯作环境。

（3）耐⽕电缆。

（4）紧靠⾼温设备布置。

（5）安全性要求⾼的公共设施。

（6）⼯作电流较⼤，需增多电缆根数时。

4 、电缆绝缘屏蔽或⾦属护套、铠装、外护套选择电缆绝缘屏蔽或⾦属护套、铠装、外护套宜按下表选择。

（1）在潮湿、含化学腐蚀环境或易受⽔浸泡的电缆，宜选⽤聚⼄烯等材料类型的外护套。

（2）在保护管中的电缆应具有挤塑外护层。

（3）在电缆夹层、电缆沟、电缆隧道等防⽕要求⾼的场所宜采⽤阻燃外护套，根据防⽕要求选择相应的阻燃等级。

（4）有⽩蚁危害的场所应采⽤⾦属套或钢带铠装，或在⾮⾦属外护套外采⽤防⽩蚁护套。

（5）有⿏害的场所宜在外护套外添加防⿏⾦属铠装，或采⽤硬质护套。

（6）有化学溶液污染的场所应按其化学成分采⽤相应材质的外护套。

5 、电缆截⾯选择（1）导体最⾼允许温度按下表选择。

高压电缆选型依据高压电缆介绍：
1、6KV电缆
应用JXF(JBHF)-6KV。

全称：铜芯橡皮绝缘氯丁护套电机绕组引接电缆（电线）
应用JFEYH-10KV
备选厂家：上海南洋电缆有限公司、天津金山电线电缆股份有限公司供货期：由采购征询
高压电缆的分类：
1、单元输入
选型依据：功率单元输入电流
要求根据移相变压器输入视在功率选择。

功率单元输入电流=变压器总功率/绕组组数/辅助绕组电压/1.732
根据以上电流选择上一级电缆的输入
2、单元输出
星点电缆
目前电缆外径太粗，导致电流霍尔无法穿越。

故而选择10KV时应选择6KV同等级截面电缆
双层柜前后连接
双层柜柜前第五级单元与柜后第六级电缆的连接电缆
单元末端输出
最后一个功率单元输出至高压小室的电缆
选型依据：
根据功率单元电流等级选择。

如果偏差过大宜可根据实际情况酌情处理。

3、柜间互连
变压器柜电源输入
选型依据：
移相变压器的总功率/高压侧电压等级/1.732
单元柜电源输出
选型依据：
根据功率单元电流等级选择。

因牵扯电压降低，如果现场电缆过长应考虑加大一级。

此种电缆的长度应根据自动、手动以及自制与外协柜的具体尺寸加以修整。

最好建立出电子表格加以选择（后续）
要求把名称端头的尺寸
名称的尺寸。

第五节 高压配电装置及电缆选择一、高压配电装置选择1．选择原则根据环境条件和供电要求，确定其型式和参数是高压配电装置选择的主要内容。

高压配电装置的型式应符合《煤矿安全规程》第四百四十四条规定。

配电装置电气参数选择应符合下述条件：1)按正常条件选择额定电压和额定电流井下高压配电装置的额定电压V N 应与井下高压网络的额定电压等级相符，额定电压不应小于其装设处的额定电压。

井下高压配电装置的额定电流I N 不应小于其所控制的设备或线路的长时间最大工作电流I ca ，即I N ≥I ca 。

w n w n N sc K V Pn ηψcos 31000∑⨯=ca I式中 I ca ——将该高压配电装置所带用电装置的总负荷电流折算到高压侧的值∑p n ——该高压配电装置所带用电设备的额定功率之和，w ；k sc ——变压器的变比；ηwn ——同时工作的一组设备和加极平均率。

由于电气设备的额定电流I N 是指当其工作在由厂家规定的环境温度θ下(我国目前生产的电气设备均规定θ=+40℃)的长期允许通过的最大电流，故当装设地点的温度为θ时，为求得在该环境温度下的长期允许工作电流I P 应依下式进行折算：N ah k h k h N SO pI I K I ,,,θθθθ--== 式中 I P ——环境温度为θ时允许的工作电流，A 。

θhk ——最热月份的平均最高温度，℃；θh,a ——规定额定电流I N 时的环境温度；Kso ——温度校正系数。

2)动稳定和热稳定校验(1)动稳定按式(2—76)进行。

(2)热稳定按式(2—77)进行。

3)断流能力校验必须符合下式要求：I N,d >I max,s 或 S N ，d >S max,s式中 I N,d , S N ，d ——配电装置的额定开断电流、额定开断容量，当井下采用非矿用断路器时，其额定开断容量折半使用；I max,s ,S max,s ——配电装置安装处的最大短路电流、最大短路容量。

110kv电缆终端的分类
110kV电缆终端可以根据其结构和用途进行分类。

从结构上来看，电缆终端可以分为外绝缘型和内绝缘型两种。

外绝缘型电缆终端是指终端外部有绝缘套管，内部填充绝缘介质的终端形式；内绝缘型电缆终端是指终端外部无绝缘套管，绝缘介质直接与电缆绝缘层相连的终端形式。

另外，根据用途不同，110kV电缆终端还可分为户内终端和户外终端。

户内终端通常安装在变电站等室内场所，而户外终端则安装在户外，用于连接电缆与设备或其他电缆。

此外，根据终端的形式和安装方式，还可以将110kV电缆终端分为瓷套终端、硅橡胶终端、预制终端等不同类型。

每种类型的终端都有其特定的适用场合和安装要求，以确保电力系统的安全稳定运行。

综上所述，110kV电缆终端的分类主要包括结构上的外绝缘型和内绝缘型，用途上的户内终端和户外终端，以及形式和安装方式上的瓷套终端、硅橡胶终端、预制终端等多种类型。

针对不同的工程需求和环境条件，选择合适的电缆终端类型至关重要。
