液压元件符号库大全

完整版)液压图形符号大全液压泵和液压马达的图形符号表示了它们的类型、方向和排量。

单向定量液压泵和液压马达是单向旋转、单向流动和定排量的，而双向定量液压泵和液压马达是双向旋转、双向流动和定排量的。

单向和双向变量液压泵和液压马达可以变换排量。

液压泵和液压马达的图形符号对于液压系统的设计和维修非常重要。

单作用缸和双作用缸也有不同的图形符号表示。

单作用缸有单活塞杆缸和柱塞缸-伸缩缸-，而双作用缸有单活塞杆缸和双活塞杆缸。

可调和不可调的单向和双向缓冲缸也有不同的图形符号表示。

这些符号对于液压系统的安装和维修非常有用。

压力转换器、蓄能器、辅助气瓶、气罐和能量源都有不同的图形符号表示。

这些符号对于设计和维修液压系统非常有用。

机械控制件和控制方法也有不同的图形符号表示。

直线运动的杆和旋转运动的轴可以省略箭头，定位装置和锁定装置的符号也有不同的表示方法。

弹跳机构和不同的控制方法，如顶杆式、可变行程控制式、弹簧控制式、滚轮式和人力控制方法，也有不同的图形符号表示。

直接压力控制方法和先导压力控制方法都有不同的图形符号表示，用于表示加压或卸压控制、差动控制、内部压力控制和外部压力控制。

最后，电气控制方法也有不同的图形符号表示，用于表示不同类型的电磁铁和操作方式。

本文介绍了液压系统中常用的各种阀门和电气控制装置的图形符号及其说明。

反馈控制一般符号用于电反馈，包括由电位器、差动变压器等检测位置以及内部机械反馈，例如随动阀仿形控制回路等。

溢流阀一般符号包括直动型溢流阀、先导型溢流阀、先导型电磁溢流阀（常闭）、直动式比例溢流阀、先导比例溢流阀和卸荷溢流阀等。

减压阀一般符号包括直动型减压阀、先导型减压阀、溢流减压阀、先导型比例电磁式溢流减压阀、定比减压阀和定差减压阀等。

顺序阀一般符号包括直动型顺序阀和先导型顺序阀，以及单向顺序阀（平衡阀）等。

卸荷阀一般符号包括直动型卸荷阀和先导型电磁卸荷阀，其作用是在p1>p2时卸荷。

制动阀一般符号包括双溢流制动阀和溢流油桥制动阀等。

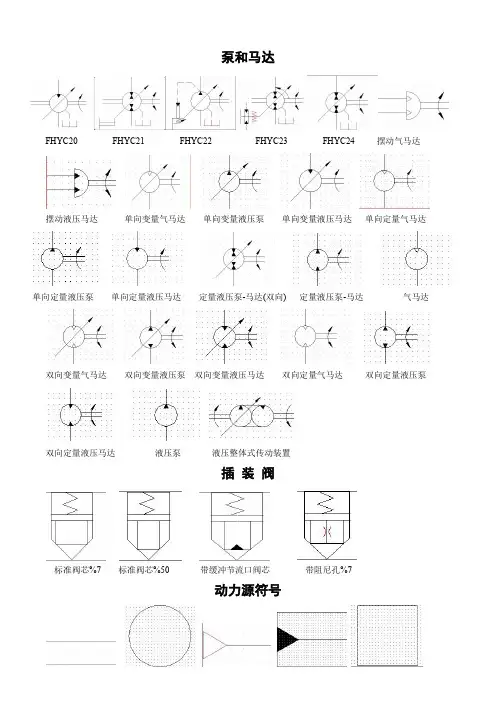

泵和马达FHYC20FHYC21FHYC22 FHYC23FHYC24 摆动气马达摆动液压马达单向变量气马达单向变量液压泵单向变量液压马达单向定量气马达单向定量液压泵单向定量液压马达定量液压泵-马达(双向) 定量液压泵-马达气马达双向变量气马达双向变量液压泵双向变量液压马达双向定量气马达双向定量液压泵双向定量液压马达液压泵液压整体式传动装置插装阀标准阀芯%7 标准阀芯%50 带缓冲节流口阀芯带阻尼孔%7动力源符号操作杆电动机气压源液压源原动机方向控制阀单向阀单向阀(简易) 单向阀(简易)带弹簧单向阀(详细符号) 单向阀(详细符号)带弹簧电液换向阀FHYJ34 FHYJ36 FHYJ37FHYJ38 FHYJ39 FHYJ40电液四通伺服阀（带电反馈三级）电液四通伺服阀（二级）三位四通电液阀外控内泄（带手动应急控制装置）二位转向阀二位二位二通阀(常闭) 二位二通阀(常开) 二位三通阀(A型) 二位三通阀(B型)二位三通二位四通二位五通三位转向阀E型FHYJ23 FHYJ26 FHYJ27 FHYJ28FHYJ41 FHYJ42 F型G型H型J型M型N型P型电磁换向阀1 电磁换向阀2三位2 三位三位三通阀三位四通阀1 三位四通阀2三位五通阀1 三位五通阀2 三位五通阀3手动换向阀1 手动换向阀2手动换向阀3 手动换向阀4梭阀或门型（简易符号）或门型（详细符号）液控单向阀双液控单向阀液控单向阀（控制压力打开阀）简易符号液控单向阀（控制压力打开阀）详细符号液控单向阀（控制压力关闭阀）简易符号液控单向阀（控制压力关闭阀）详细符号方向控制阀FHYI12 FHYI13 FHYI14FHYI15 四位五位一位辅助元件除油器（人工排出）除油器（自动排出）分水排水器（人工）分水排水器（自动）空气干燥器空气过滤器（人工排出）空气过滤器（自动排出）气源调节装置三联件油雾器管路连接口和接头不带单向阀快速接头 带单向阀的快速接头 带单向阀快速接头 带连接排气措施的 带联接的排气口带通路旋转接头 单向放气装置 间断放气装置 铰接点 快速接头连续放气装置 排气口 柔性管路 三通路旋转接头直接排气基本要素FHYA34 FHYA39 长方形 电气 节流 可调流动方向 气动 双向旋转 温度 圆点 正方形检测器和其它元器件FHYE04FHYE05Fhye13FHYE18FHYE20检流计累计流量计流量计温度计消声器行程开关（简单符号）行程开关（详细符号）压差计压力表压力控制器（简单符号）压力控制器（详细符号）压力指示器液位计转矩仪转速仪控制方式符号FHYA28Fhya36定位装置。

常用液压元件符号大全.常用液压图形符号下面是常用的液压图形符号，摘自GB/T786.1-1993：液压泵、液压马达和液压缸液压泵的符号包括单向定量液压泵、不可调单向缓冲缸、单向旋转/流动/定排量泵、双向旋转/流动/定排量泵、单向旋转/流动/变排量泵、双向旋转/流动/变排量泵、可调单向缓冲缸、单向变量液压泵、双向变量液压泵等。

液压马达的符号包括单向定量液压马达、双向定量液压马达、单向流动/旋转泵、双向流动/旋转泵、单向流动/旋转/变排量泵、双向流动/旋转/变排量泵、双向摆动/定角度泵、单向流动/旋转/定排量泵等。

液压缸的符号包括单向定量液压缸、可调双向缓冲缸、双向定量液压缸、单向变量液压缸、重锤式单作用缸、单活塞杆缸（带弹簧复位）、双作用缸、双活塞杆缸等。

蓄能器蓄能器的符号包括气体隔离式蓄能器、柱塞缸蓄能器、弹簧式蓄能器、气罐蓄能器等。

液压源液压源的符号包括单活塞杆缸、双作用缸、双活塞杆缸等。

机械控制装置和控制方法机械控制装置和控制方法的符号包括直线运动的杆、液压先导加压控制、液压二级机械控制件、定位装置、先导加压控制、先导锁定装置、压力控制方法、气-液先导加压控制、电-液先导加压控制、顶杆式机械控制方法、可变行程控制式、内部压力控制、液压先导卸压控制、外部压力控制（带遥控泄放口）等。

Internal Pressure ControlXXX:Rotating Axis: arrow XXXBouncing Machine Structure: spring control systemElectro-hydraulic Pilot Control: pilot-type pressure control valveXXX: pilot-XXXSingle-acting Solenoid: XXX。

external pressure control。

external oil drain with pressure regulating spring。

液压图形符号大全 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1、液压泵图形符号2、液压马达图形符号3、单作用缸图形符号4、双作用缸图形符号5、压力转换器图形符号6、蓄能器图形符号7、辅助气瓶图形符号8、气罐图形符号9、能量源图形符号10、机械控制件图形符号11、机械控制方法图形符号12、人力控制方法图形符号13、直接压力控制方法图形符号14、先导压力控制方法图形符号15、电气控制方法图形符号16、反馈控制方法图形符号17、溢流阀图形符号18、减压阀图形符号19、顺序阀图形符号20、卸荷阀图形符号21、制动阀图形符号22、单向阀图形符号23、液控单向阀图形符号24、梭阀图形符号25、换向阀图形符号26、节流阀图形符号27、调速阀图形符号28、同步阀图形符号29、通大气式油箱图形符号30、加压油箱或密闭油箱图形符号31、压力继电器图形符号32、行程开关图形符号33、联轴器图形符号34、压差开关图形符号35、传感器图形符号36、放大器图形符号37、管路图形符号38、快速接头图形符号39、旋转接头图形符号40、过滤器图形符号41、空气过滤器图形符号42、温度调节器图形符号43、冷却器图形符号44、加热器图形符号45、压力检测器图形符号46、流量检测器图形符号47、液位计图形符号48、温度计图形符号49、转速仪图形符号50、转矩仪图形符号。

液压图形符号⼤全液压图形符号⼤全1、液压泵图形符号名称符号说明液压泵⼀般符号单向定量液压泵单向旋转、单向流动、定排量双向定量液压泵双向旋转、双向流动、定排量单向变量液压泵单向旋转、单向流动、变排量双向变量液压泵双向旋转、双向流动、变排量2、液压马达图形符号名称符号说明液压马达⼀般符号单向定量液压马达单向流动、单向旋转双向定量液压马达双向流动、双向旋转、定排量单向变量液压马达单向流动、单向旋转、变排量双向变量液压马达双向流动、双向旋转、变排量摆动马达双向摆动，定⾓度3、单作⽤缸图形符号名称符号说明详细符号单活塞杆缸简化符号详细符号单活塞杆缸 (带弹簧复位)简化符号柱塞缸 -伸缩缸 -4、双作⽤缸图形符号名称符号说明详细符号单活塞杆缸简化符号详细符号双活塞杆缸简化符号详细符号不可调单向缓冲缸简化符号详细符号可调单向缓冲缸简化符号详细符号不可调双向缓冲缸简化符号详细符号可调双向缓冲缸简化符号伸缩缸 -5、压⼒转换器图形符号名称符号说明单程作⽤⽓,液转换器连续作⽤单程作⽤增压器连续作⽤6、蓄能器图形符号蓄能器⼀般符号⽓体隔离式蓄能器重锤式蓄能器弹簧式蓄能器7、辅助⽓瓶图形符号名称符号说明辅助⽓瓶8、⽓罐图形符号名称符号说明⽓罐9、能量源图形符号名称符号说明液压源⼀般符号⽓压源⼀般符号电动机原动机电动机除外10、机械控制件图形符号名称符号说明直线运动的杆箭头可省略旋转运动的轴箭头可省略定位装置 -锁定装置 ,为开锁的控制⽅法弹跳机构 -11、机械控制⽅法图形符号符号说明顶杆式 -可变⾏程控制式 -弹簧控制式 -滚轮式两个⽅向操作单向滚轮式仅在⼀个⽅向上操作，箭头可省略12、⼈⼒控制⽅法图形符号名称符号说明⼈⼒控制⼀般符号按钮式 -拉钮式 -按,拉式 -⼿柄式 -单向踏板式 -双向踏板式 -13、直接压⼒控制⽅法图形符号符号说明加压或卸压控制 -差动控制 -内部压⼒控制控制通路在元件内部外部压⼒控制控制通路在元件外部14、先导压⼒控制⽅法图形符号符号说明加压或卸压控制 -差动控制 -内部压⼒控制控制通路在元件内部外部压⼒控制控制通路在元件外部15、电⽓控制⽅法图形符号名称符号说明单作⽤电磁铁电⽓引线可省略，斜线也可向右下⽅双作⽤电磁铁 -单作⽤可调电磁操作(⽐例电磁 - 铁，⼒马达等)双作⽤可调电磁操- 作 (⼒矩马达等)旋转运动电⽓控- 制装置16、反馈控制⽅法图形符号名称符号说明反馈控制⼀般符号电反馈由电位器、差动变压器等检测位置内部机械反馈如随动阀仿形控制回路等17、溢流阀图形符号名称符号说明溢流阀⼀般符号或直动型溢流阀先导型溢流阀先导型电磁溢流阀 (常闭)直动式⽐例溢流阀先导⽐例溢流阀卸荷溢流阀 p>p1时卸荷 2双向溢流阀直动式，外部泄油18、减压阀图形符号名称符号说明减压阀⼀般符号或直动型减压阀先导型减压阀溢流减压阀先导型⽐例电磁式溢流减压阀定⽐减压阀减压⽐1/3定差减压阀19、顺序阀图形符号名称符号说明顺序阀⼀般符号或直动型顺序阀先导型顺序阀 -单向顺序阀 (平衡- 阀)20、卸荷阀图形符号名称符号说明卸荷阀⼀般符号或直动型卸荷阀先导型电磁卸荷阀 p>p 1221、制动阀图形符号名称符号说明双溢流制动阀溢流油桥制动阀22、单向阀图形符号名称符号说明详细符号单向阀简化符号(弹簧可省略) 23、液控单向阀图形符号名称符号说明详细符号(控制压⼒关闭阀)简化符号液控单向阀详细符号(控制压⼒打开阀)简化符号(弹簧可省略)双液控单向阀 -24、梭阀图形符号名称符号说明详细符号或门型简化符号。

常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号单向定量液压泵单向旋转、单向流动、定排量单向变量液压泵单向旋转，单向流动，变排量液压马达液压马达一般符号单向变量液压马达单向流动，单向旋转，变排量蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号单活塞杆缸（带弹簧复位）详细符号柱塞缸能量源液压源一般符号双作用缸单活塞杆缸详细符号简化符号电动机（2）机械控制装置和控制方法名称符号说明名称符号说明先导压力控制方法液压先导加压控制内部压力控制液压先导加压控制外部压力控制电-液先导加压控制液压外部控制，内部泄油（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀先导型溢流阀先导型电磁溢流阀（常闭）顺序阀顺序阀单向顺序阀（平衡阀）卸荷阀减压阀减压阀一般符号或直动型减压阀先导型减压阀制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀三位四通电磁阀三位四通电液阀简化符号（内控外泄）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀简化符号不可调节流阀一般符号同步阀分流阀集流阀分流集流阀（6）油箱名称符号说明名称符号说明油箱局部泄油或回油（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器（8）检测器、指示器名称符号说明名称符号说明压力检测器流量检测器压力表（计）流量计（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）一般符号联轴器联轴器一般符号弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路连接管路两管路相交连接控制管路可表示泄油管路快换接头带单向阀的快换接头。

1、液压泵图形符号名称符号说明液压泵一般符号单向定量液压泵单向旋转、单向流动、定排量双向定量液压泵双向旋转、双向流动、定排量单向变量液压泵单向旋转、单向流动、变排量双向变量液压泵双向旋转、双向流动、变排量名称符号说明液压马达一般符号单向定量液压马达单向流动、单向旋转双向定量液压马达双向流动、双向旋转、定排量单向变量液压马达单向流动、单向旋转、变排量双向变量液压马达双向流动、双向旋转、变排量摆动马达双向摆动，定角度名称符号说明详细符号单活塞杆缸简化符号详细符号单活塞杆缸（带弹簧复位）简化符号柱塞缸-伸缩缸-名称符号说明详细符号单活塞杆缸简化符号详细符号双活塞杆缸简化符号详细符号不可调单向缓冲缸简化符号详细符号可调单向缓冲缸简化符号详细符号不可调双向缓冲缸简化符号详细符号可调双向缓冲缸简化符号伸缩缸-5、压力转换器图形符号名称符号说明单程作用气－液转换器连续作用单程作用增压器连续作用蓄能器一般符号气体隔离式蓄能器重锤式蓄能器弹簧式蓄能器7、辅助气瓶图形符号名称符号说明辅助气瓶8、气罐图形符号名称符号说明气罐名称符号说明液压源一般符号气压源一般符号电动机原动机电动机除外10、机械控制件图形符号名称符号说明直线运动的杆箭头可省略旋转运动的轴箭头可省略定位装置-锁定装置＊为开锁的控制方法弹跳机构-11、机械控制方法图形符号符号说明顶杆式-可变行程控制式-弹簧控制式-滚轮式两个方向操作单向滚轮式仅在一个方向上操作，箭头可省略12、人力控制方法图形符号名称符号说明人力控制一般符号按钮式- 拉钮式-按－拉式-手柄式-单向踏板式-双向踏板式-符号说明加压或卸压控制-差动控制-内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部符号说明加压或卸压控制-差动控制-内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部名称符号说明单作用电磁铁电气引线可省略，斜线也可向右下方双作用电磁铁-单作用可调电磁-操作（比例电磁铁，力马达等）双作用可调电磁操-作（力矩马达等）旋转运动电气控-制装置名称符号说明反馈控制一般符号电反馈由电位器、差动变压器等检测位置内部机械反馈如随动阀仿形控制回路等名称符号说明溢流阀一般符号或直动型溢流阀先导型溢流阀先导型电磁溢流阀（常闭）直动式比例溢流阀先导比例溢流阀卸荷溢流阀p2>p1时卸荷双向溢流阀直动式，外部泄油名称符号说明减压阀一般符号或直动型减压阀先导型减压阀溢流减压阀先导型比例电磁式溢流减压阀定比减压阀减压比1/3定差减压阀名称符号说明顺序阀一般符号或直动型顺序阀先导型顺序阀-单向顺序阀（平衡-阀）20、卸荷阀图形符号名称符号说明卸荷阀一般符号或直动型卸荷阀先导型电磁卸荷阀p1>p2名称符号说明双溢流制动阀溢流油桥制动阀22、单向阀图形符号名称符号说明详细符号单向阀简化符号（弹簧可省略）23、液控单向阀图形符号名称符号说明液控单向阀详细符号（控制压力关闭阀）简化符号详细符号（控制压力打开阀）简化符号（弹簧可省略）双液控单向阀-24、梭阀图形符号名称符号说明或门型详细符号简化符号25、换向阀图形符号名称符号说明常断二位二通电磁阀常通二位三通电磁阀二位三通电磁球阀二位四通电磁阀二位五通液动阀二位四通机动阀三位四通电磁阀三位四通电液阀简化符号（内控外泄）三位六通手动阀三位五通电磁阀三位四通电液阀外控内泄（带手动应急控制装置）三位四通比例阀节流型，中位正遮盖三位四通比例阀中位负遮盖二位四通比例阀四通伺服阀二级四通电液伺服阀带电反馈三级26、节流阀图形符号名称符号说明详细符号可调节流阀简化符号不可调节流阀一般符号单向节流阀双单向节流阀截止阀滚轮控制节流阀（减速阀）27、调速阀图形符号名称符号说明调速阀详细符号调速阀简化符号旁通型调速阀简化符号温度补偿型调速阀简化符号单向调速阀简化符号28、同步阀图形符号名称符号说明分流阀单向分流阀集流阀分流集流阀29、通大气式油箱图形符号名称符号说明管端在液面上管端在液面下带空气过滤器管端在油箱底部局部泄油或回油30、加压油箱或密闭油箱图形符号名称符号说明加压油箱或密闭油三条油路箱31、压力继电器图形符号名称符号说明详细符号压力继电器（压力开关）一般符号32、行程开关图形符号名称符号说明详细符号行程开关一般符号33、联轴器图形符号名称符号说明联轴器一般符号弹性联轴器34、压差开关图形符号名称符号说明压差开关35、传感器图形符号名称符号说明传感器一般符号压力传感器温度传感器36、放大器图形符号名称符号说明放大器37、管路图形符号名称符号说明管路压力管路回油管路连接管路两管路相交连接控制管路可表示泄油管路交叉管路两管路交叉不连接柔性管路单向放气装置（测压接头）38、快速接头图形符号名称符号说明不带单向阀的快换接头带单向阀的快换接头39、旋转接头图形符号名称符号说明单通路旋转接头三通路旋转接头40、过滤器图形符号名称符号说明过滤器一般符号带污染指示器的过滤器磁性过滤器带旁通阀的过滤器双筒过滤器p1:进油p2:回油名称符号说明空气过滤器42、温度调节器图形符号名称符号说明温度调节器43、冷却器图形符号名称符号说明冷却器一般符号带冷却剂管路的冷却器44、加热器图形符号名称符号说明加热器一般符号名称符号说明压力指示器压力表（计）电接点压力表（压力显控器）压差控制表46、流量检测器图形符号名称符号说明检流计（液流指示-器）流量计-累计流量计-47、液位计图形符号名称符号说明液位计48、温度计图形符号名称符号说明温度计49、转速仪图形符号名称符号说明转速仪50、转矩仪图形符号名称符号说明转矩仪。

液压图形符号大全实用文档液压元件图形符号1、液压泵图形符号液压泵一般符号：单向定量液压泵、双向定量液压泵、单向变量液压泵、双向变量液压泵。

2、液压马达图形符号液压马达一般符号：单向定量液压马达、双向定量液压马达、单向变量液压马达、双向变量液压马达、摆动马达。

3、单作用缸图形符号单作用缸一般符号：单活塞杆缸、单活塞杆缸（带弹簧复位）、柱塞缸-伸缩缸。

4、双作用缸图形符号双作用缸一般符号：单活塞杆缸、双活塞杆缸、不可调单向缓冲缸、可调单向缓冲缸、不可调双向缓冲缸、可调双向缓冲缸、伸缩缸。

5、压力转换器图形符号压力转换器一般符号：单程作用气－液转换器、连续作用单程作用增压器、连续作用。

6、蓄能器图形符号蓄能器一般符号：气体隔离式蓄能器、重锤式蓄能器、弹簧式蓄能器。

7、辅助气瓶图形符号辅助气瓶。

8、气罐图形符号气罐。

9、能量源图形符号能量源一般符号：液压源、气压源、电动机（原动机电动机除外）。

10、机械控制件图形符号机械控制件一般符号：直线运动的杆箭头可省略、旋转运动的轴箭头可省略、定位装置、锁定装置＊为开锁的控制方法、弹跳机构。

11、机械控制方法图形符号机械控制方法符号说明：顶杆式、可变行程控制式、弹簧控制式、滚轮式、两个方向操作单向滚轮式（箭头可省略）。

12、人力控制方法图形符号人力控制方法一般符号：按钮式、拉钮式、按－拉式、手柄式、单向踏板式、双向踏板式。

13、直接压力控制方法图形符号直接压力控制方法符号说明：加压或卸压控制、差动控制、内部压力控制（控制通路在元件内部）、外部压力控制（控制通路在元件外部）。

14、先导压力控制方法图形符号本文介绍了电气控制方法、反馈控制方法、溢流阀、减压阀、顺序阀、卸荷阀、制动阀、单向阀、液控单向阀、梭阀、换向阀和节流阀等图形符号及其说明。

其中，液控单向阀和换向阀有详细符号和简化符号两种表示方式。

节流阀是可调节流量的阀门。

温度计：该仪器用于测量物体的温度。

其符号为一个长方形，中间有一条竖线，竖线上有一个圆形。

液压图形符号大全1、液压泵图形符号名称符号说明液压泵一般符号单向定量液压泵单向旋转、单向流动、定排量双向定量液压泵双向旋转、双向流动、定排量单向变量液压泵单向旋转、单向流动、变排量双向变量液压泵双向旋转、双向流动、变排量2、液压马达图形符号名称符号说明液压马达一般符号单向定量液压马达单向流动、单向旋转双向定量液压马达双向流动、双向旋转、定排量单向变量液压马达单向流动、单向旋转、变排量双向变量液压马达双向流动、双向旋转、变排量摆动马达双向摆动，定角度3、单作用缸图形符号名称符号说明详细符号单活塞杆缸简化符号详细符号单活塞杆缸（带弹簧复位）简化符号柱塞缸-伸缩缸-4、双作用缸图形符号名称符号说明详细符号单活塞杆缸简化符号详细符号双活塞杆缸简化符号详细符号不可调单向缓冲缸简化符号详细符号可调单向缓冲缸简化符号详细符号不可调双向缓冲缸简化符号详细符号可调双向缓冲缸简化符号伸缩缸-5、压力转换器图形符号名称符号说明单程作用气－液转换器继续作用单程作用增压器继续作用6、蓄能器图形符号蓄能器一般符号气体隔离式蓄能器重锤式蓄能器弹簧式蓄能器7、辅助气瓶图形符号名称符号申明辅助气瓶8、气罐图形符号名称符号说明气罐9、能量源图形符号名称符号说明液压源一般符号气压源一般符号电动机原动机电动机除外10、机械控制件图形符号名称符号说明直线运动的杆箭头可省略旋转运动的轴箭头可省略定位装置-锁定装置＊为开锁的控制方法弹跳机构-11、机械掌握办法图形符号符号申明顶杆式-可变行程控制式-弹簧控制式-滚轮式两个方向操作单向滚轮式仅在一个方向上操作，箭头可省略12、人力掌握办法图形符号名称符号申明人力控制一般符号按钮式-拉钮式-按－拉式-手柄式-单向踏板式-双向踏板式-13、间接压力掌握办法图形符号符号说明加压或卸压控制-差动掌握-内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部14、先导压力控制方法图形符号符号申明加压或卸压掌握-差动控制-内部压力控制控制通路在元件内部外部压力控制控制通路在元件外部15、电气控制方法图形符号名称符号说明单作用电磁铁电气引线可省略，斜线也可向右下方双作用电磁铁单作用可调电磁操作（比例电磁铁，力马达等）--双作用可调电磁操作（力矩马达等）-旋转运动电气控制装配-16、反馈控制方法图形符号名称符号说明反馈控制一般符号电反馈由电位器、差动变压器等检测位置内部机械反馈如随动阀仿形控制回路等17、溢流阀图形符号名称符号说明溢流阀一般符号或直动型溢流阀先导型溢流阀先导型电磁溢流阀（常闭）直动式比例溢流阀先导比例溢流阀卸荷溢流阀p2>p1时卸荷双向溢流阀直动式，外部泄油18、减压阀图形符号名称符号说明减压阀一般符号或直动型减压阀先导型减压阀溢流减压阀先导型比例电磁式溢流减压阀19、按次阀图形符号名称符号说明顺序阀一般符号或直动型顺序阀先导型顺序阀-单向按次阀（平衡阀）-20、卸荷阀图形符号名称符号申明卸荷阀一般符号或直动型卸荷阀先导型电磁卸荷阀p1>p221、制动阀图形符号名称符号申明双溢流制动阀溢流油桥制动阀22、单向阀图形符号名称符号申明详细符号单向阀简化符号（弹簧可省略）23、液控单向阀图形符号名称符号说明详细符号（掌握压力关闭阀）简化符号液控单向阀详细符号（控制压力打开阀）简化符号（弹簧可省略）双液控单向阀-24、梭阀图形符号名称符号说明详细符号或门型简化符号25、换向阀图形符号名称符号说明常断二位二通电磁阀常通二位三通电磁阀二位三通电磁球阀二位四通电磁阀二位五通液动阀二位四通机动阀三位四通电磁阀三位四通电液阀简化符号（内控外泄）三位六通手动阀三位五通电磁阀三位四通电液阀外控内泄（带手动应急控制装置）三位四通比例阀节流型，中位正遮盖三位四通比例阀中位负遮盖二位四通比例阀四通伺服阀二级四通电液伺服阀带电反应三级26、节流阀图形符号名称符号申明详细符号可调节流阀简化符号不可调节流阀一般符号单向节流阀双单向节流阀截止阀滚轮控制节流阀（减速阀）27、调速阀图形符号名称符号说明调速阀详细符号调速阀简化符号旁通型调速阀简化符号温度补偿型调速阀简化符号单向调速阀简化符号28、同步阀图形符号名称符号申明分流阀单向分流阀集流阀分流集流阀29、通大气式油箱图形符号名称符号说明管端在液面上管端在液面下带空气过滤器管端在油箱底部局部泄油或回油30、加压油箱或密闭油箱图形符号名称符号说明加压油箱或密闭油箱三条油路31、压力继电器图形符号名称符号说明详细符号压力继电器（压力开关）一般符号32、行程开关图形符号名称符号说明详细符号行程开关一般符号33、联轴器图形符号名称符号说明联轴器一般符号弹性联轴器34、压差开关图形符号名称符号说明压差开关35、传感器图形符号名称符号说明传感器一般符号压力传感器温度传感器36、放大器图形符号名称符号申明放大器37、管路图形符号名称符号说明管路压力管路回油管路连接管路两管路相交连接控制管路可表示泄油管路交叉管路两管路交叉不连接柔性管路单向放气装配（测压接头）38、快速接头图形符号名称符号说明不带单向阀的快换接头带单向阀的快换接头39、扭转讨论图形符号名称符号说明单通路旋转接头三通路旋转接头。

常用液压图形符号表1常用液压图形符号（摘自GB/T786.1-1993）（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称 符号说明 名称 符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制 定位装置液压二级先导加压控制内部压力控制，内部泄油 锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油 弹跳机构电-液先导加压控制液压外部控制，内部泄油 机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油 可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制反馈控制一般符号双向踏板式方法电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头- 11 -。
